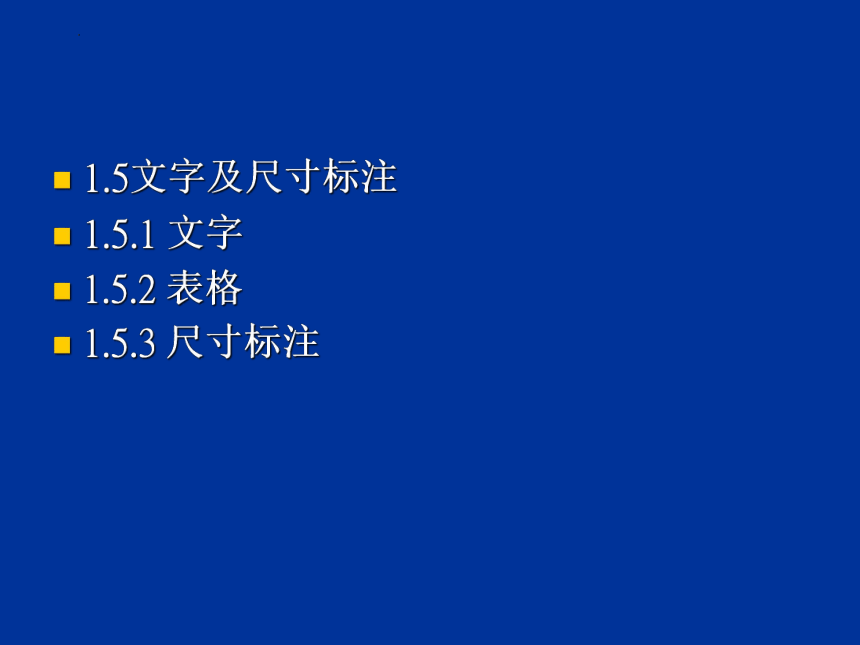

1.5文字及尺寸标注
1.5.1 文字
1.5.2 表格
1.5.3 尺寸标注

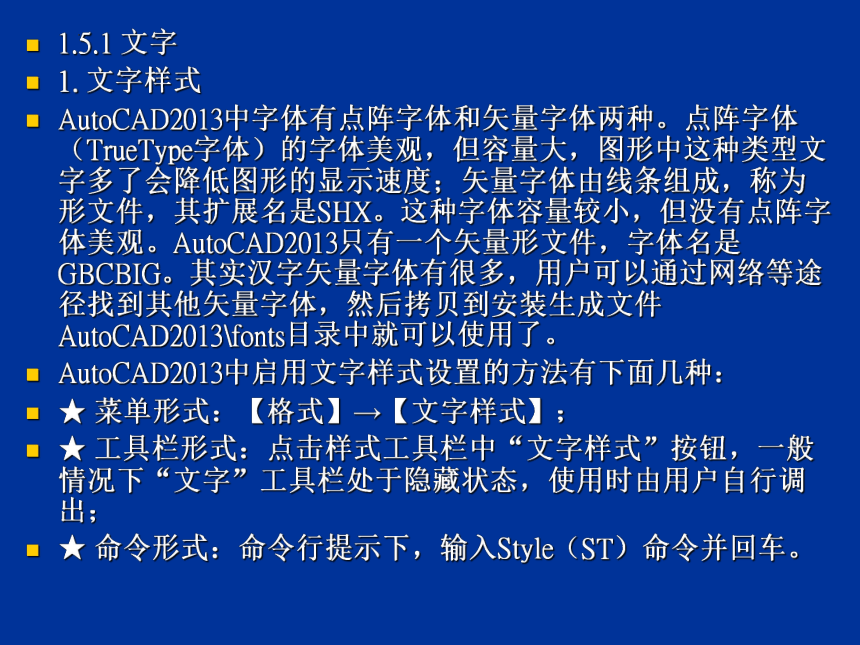

1.5.1 文字
1. 文字样式
AutoCAD2013中字体有点阵字体和矢量字体两种。点阵字体（TrueType字体）的字体美观，但容量大，图形中这种类型文字多了会降低图形的显示速度；矢量字体由线条组成，称为形文件，其扩展名是SHX。这种字体容量较小，但没有点阵字体美观。AutoCAD2013只有一个矢量形文件，字体名是GBCBIG。其实汉字矢量字体有很多，用户可以通过网络等途径找到其他矢量字体，然后拷贝到安装生成文件AutoCAD2013\fonts目录中就可以使用了。
AutoCAD2013中启用文字样式设置的方法有下面几种：
★ 菜单形式：【格式】→【文字样式】；
★ 工具栏形式：点击样式工具栏中“文字样式”按钮，一般情况下“文字”工具栏处于隐藏状态，使用时由用户自行调出；
★ 命令形式：命令行提示下，输入Style（ST）命令并回车。

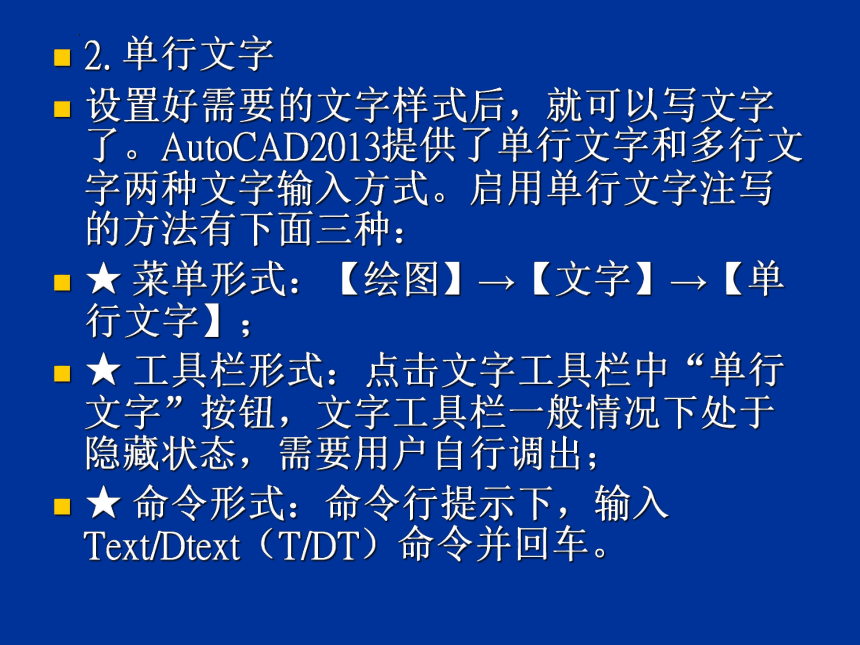

2. 单行文字
设置好需要的文字样式后，就可以写文字了。AutoCAD2013提供了单行文字和多行文字两种文字输入方式。启用单行文字注写的方法有下面三种：
★ 菜单形式：【绘图】→【文字】→【单行文字】；
★ 工具栏形式：点击文字工具栏中“单行文字”按钮，文字工具栏一般情况下处于隐藏状态，需要用户自行调出；
★ 命令形式：命令行提示下，输入Text/Dtext（T/DT）命令并回车。

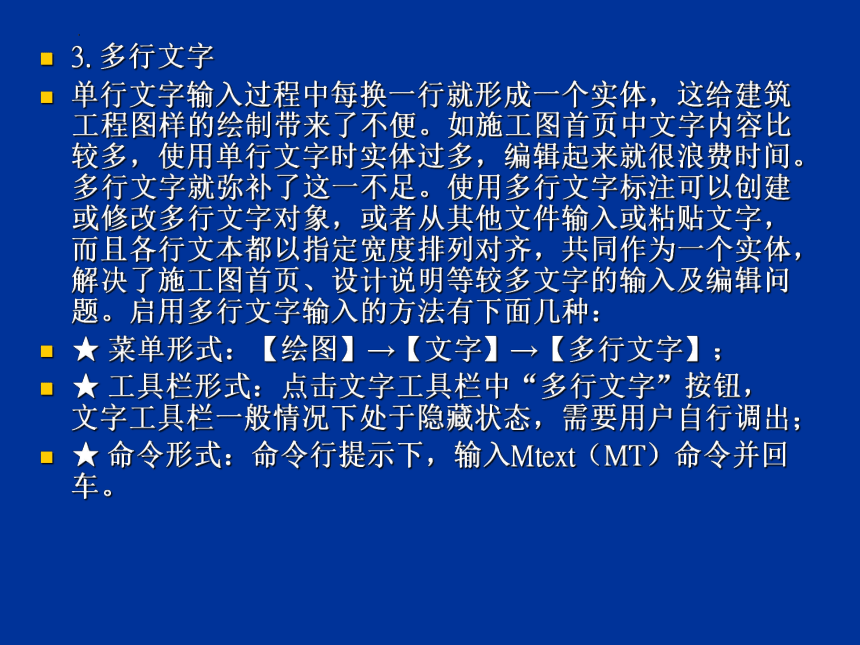

3. 多行文字
单行文字输入过程中每换一行就形成一个实体，这给建筑工程图样的绘制带来了不便。如施工图首页中文字内容比较多，使用单行文字时实体过多，编辑起来就很浪费时间。多行文字就弥补了这一不足。使用多行文字标注可以创建或修改多行文字对象，或者从其他文件输入或粘贴文字，而且各行文本都以指定宽度排列对齐，共同作为一个实体，解决了施工图首页、设计说明等较多文字的输入及编辑问题。启用多行文字输入的方法有下面几种：
★ 菜单形式：【绘图】→【文字】→【多行文字】；
★ 工具栏形式：点击文字工具栏中“多行文字”按钮，文字工具栏一般情况下处于隐藏状态，需要用户自行调出；
★ 命令形式：命令行提示下，输入Mtext（MT）命令并回车。

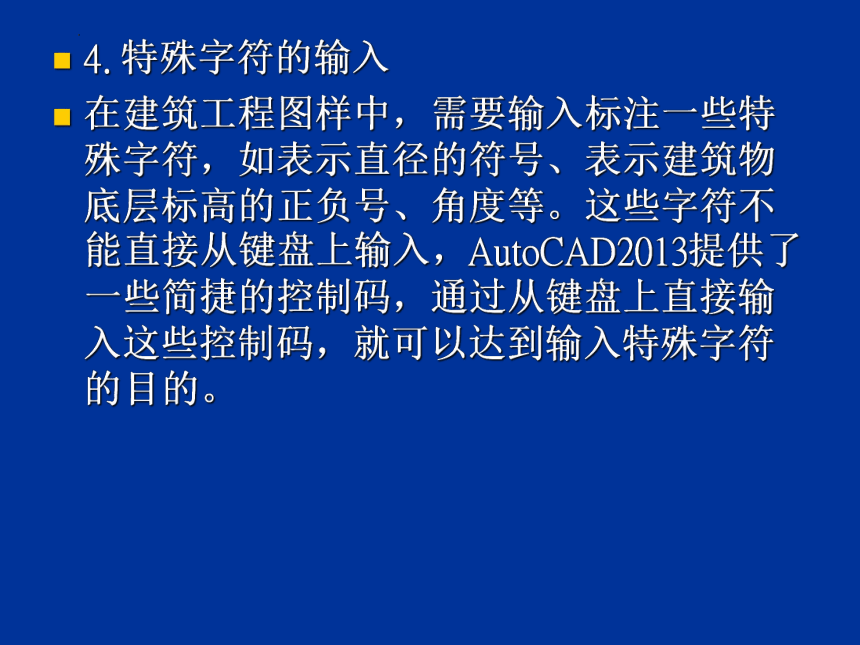

4. 特殊字符的输入
在建筑工程图样中，需要输入标注一些特殊字符，如表示直径的符号、表示建筑物底层标高的正负号、角度等。这些字符不能直接从键盘上输入，AutoCAD2013提供了一些简捷的控制码，通过从键盘上直接输入这些控制码，就可以达到输入特殊字符的目的。

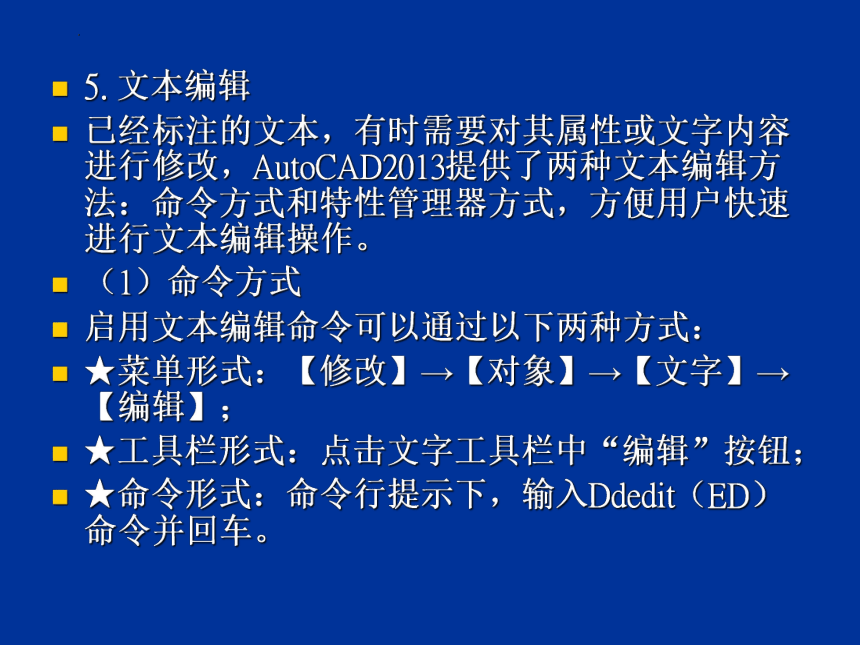

5. 文本编辑
已经标注的文本，有时需要对其属性或文字内容进行修改，AutoCAD2013提供了两种文本编辑方法：命令方式和特性管理器方式，方便用户快速进行文本编辑操作。
（1）命令方式
启用文本编辑命令可以通过以下两种方式：
★菜单形式：【修改】→【对象】→【文字】→【编辑】；
★工具栏形式：点击文字工具栏中“编辑”按钮；
★命令形式：命令行提示下，输入Ddedit（ED）命令并回车。

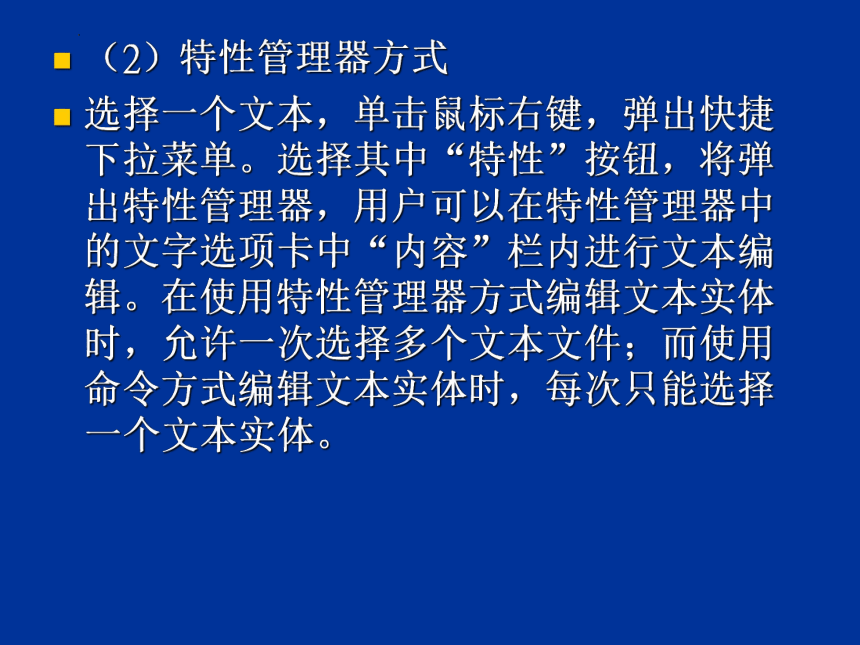

（2）特性管理器方式
选择一个文本，单击鼠标右键，弹出快捷下拉菜单。选择其中“特性”按钮，将弹出特性管理器，用户可以在特性管理器中的文字选项卡中“内容”栏内进行文本编辑。在使用特性管理器方式编辑文本实体时，允许一次选择多个文本文件；而使用命令方式编辑文本实体时，每次只能选择一个文本实体。

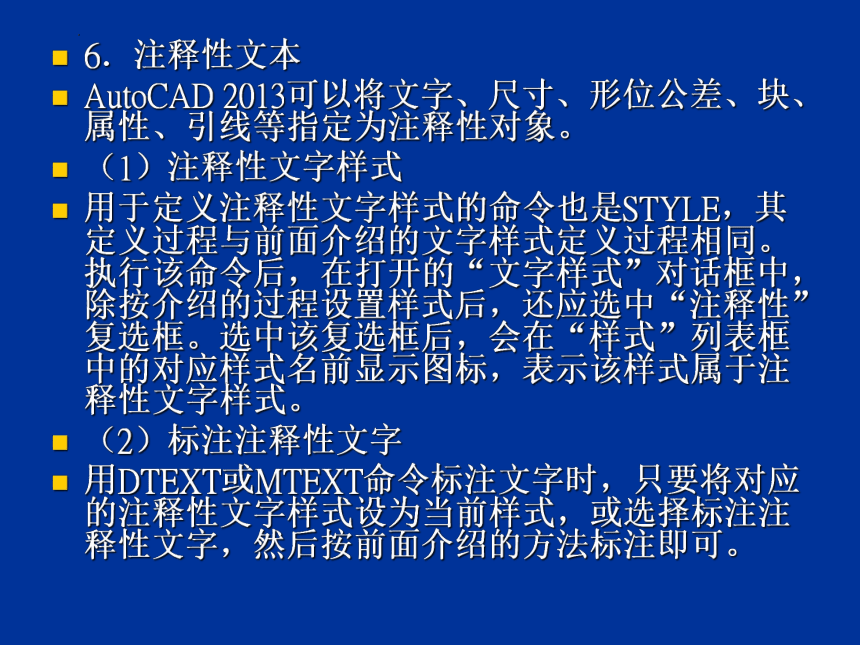

6．注释性文本
AutoCAD 2013可以将文字、尺寸、形位公差、块、属性、引线等指定为注释性对象。
（1）注释性文字样式
用于定义注释性文字样式的命令也是STYLE，其定义过程与前面介绍的文字样式定义过程相同。执行该命令后，在打开的“文字样式”对话框中，除按介绍的过程设置样式后，还应选中“注释性”复选框。选中该复选框后，会在“样式”列表框中的对应样式名前显示图标，表示该样式属于注释性文字样式。
（2）标注注释性文字
用DTEXT或MTEXT命令标注文字时，只要将对应的注释性文字样式设为当前样式，或选择标注注释性文字，然后按前面介绍的方法标注即可。

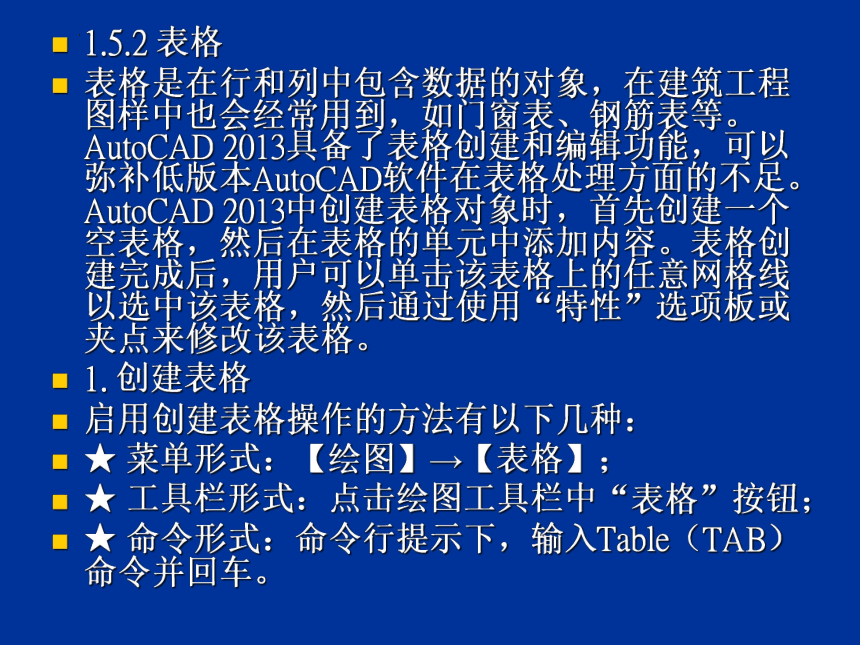

1.5.2 表格
表格是在行和列中包含数据的对象，在建筑工程图样中也会经常用到，如门窗表、钢筋表等。AutoCAD 2013具备了表格创建和编辑功能，可以弥补低版本AutoCAD软件在表格处理方面的不足。AutoCAD 2013中创建表格对象时，首先创建一个空表格，然后在表格的单元中添加内容。表格创建完成后，用户可以单击该表格上的任意网格线以选中该表格，然后通过使用“特性”选项板或夹点来修改该表格。
1. 创建表格
启用创建表格操作的方法有以下几种：
★ 菜单形式：【绘图】→【表格】；
★ 工具栏形式：点击绘图工具栏中“表格”按钮；
★ 命令形式：命令行提示下，输入Table（TAB）命令并回车。

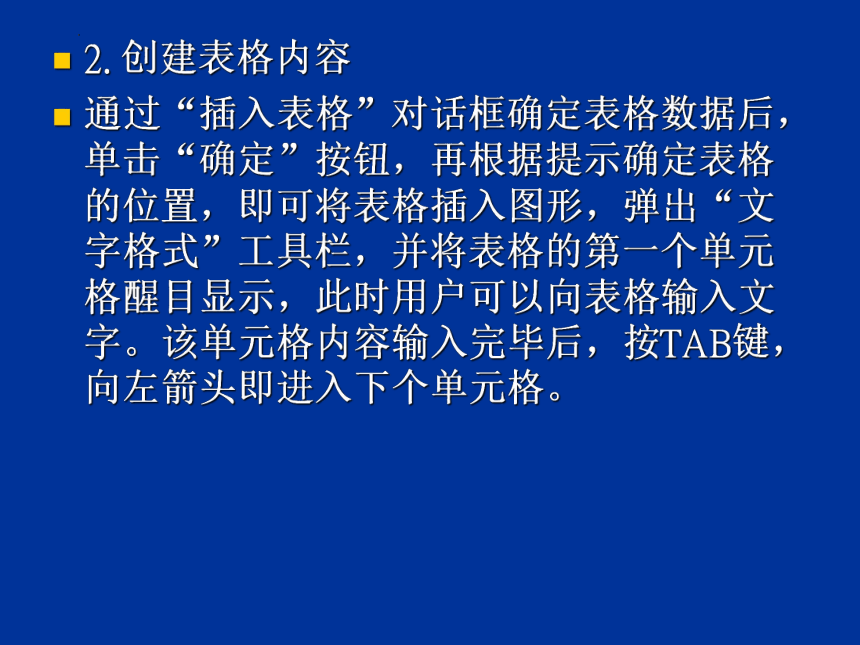

2. 创建表格内容
通过“插入表格”对话框确定表格数据后，单击“确定”按钮，再根据提示确定表格的位置，即可将表格插入图形，弹出“文字格式”工具栏，并将表格的第一个单元格醒目显示，此时用户可以向表格输入文字。该单元格内容输入完毕后，按TAB键，向左箭头即进入下个单元格。

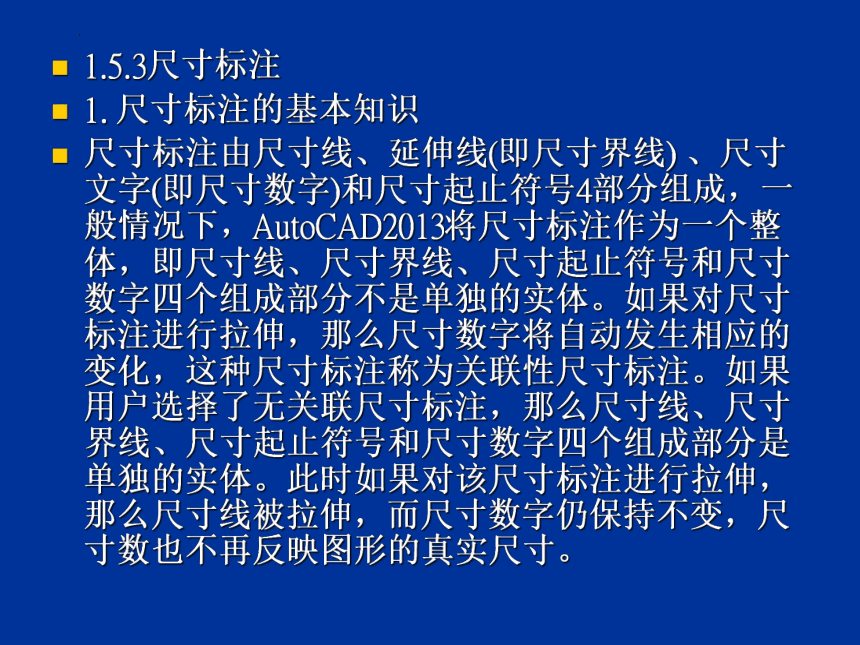

1.5.3尺寸标注
1. 尺寸标注的基本知识
尺寸标注由尺寸线、延伸线(即尺寸界线) 、尺寸文字(即尺寸数字)和尺寸起止符号4部分组成，一般情况下，AutoCAD2013将尺寸标注作为一个整体，即尺寸线、尺寸界线、尺寸起止符号和尺寸数字四个组成部分不是单独的实体。如果对尺寸标注进行拉伸，那么尺寸数字将自动发生相应的变化，这种尺寸标注称为关联性尺寸标注。如果用户选择了无关联尺寸标注，那么尺寸线、尺寸界线、尺寸起止符号和尺寸数字四个组成部分是单独的实体。此时如果对该尺寸标注进行拉伸，那么尺寸线被拉伸，而尺寸数字仍保持不变，尺寸数也不再反映图形的真实尺寸。

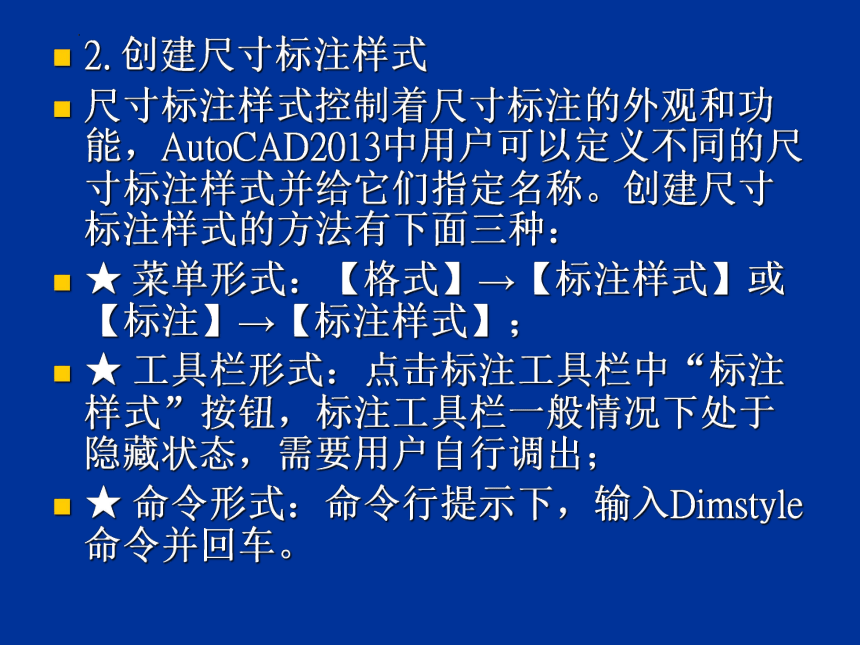

2. 创建尺寸标注样式
尺寸标注样式控制着尺寸标注的外观和功能，AutoCAD2013中用户可以定义不同的尺寸标注样式并给它们指定名称。创建尺寸标注样式的方法有下面三种：
★ 菜单形式：【格式】→【标注样式】或【标注】→【标注样式】；
★ 工具栏形式：点击标注工具栏中“标注样式”按钮，标注工具栏一般情况下处于隐藏状态，需要用户自行调出；
★ 命令形式：命令行提示下，输入Dimstyle命令并回车。
尺寸标注样式(简称标注样式)用于设置尺寸标注的具体格式，如尺寸文字采用的样式；尺寸线、尺寸界线以及尺寸箭头的标注设置等，以满足不同行业或不同国家的尺寸标注要求。定义、管理标注样式的命令是DIMSTYLE。执行DIMSTYLE命令，AutoCAD弹出如下图所示的“标注样式管理器”对话框。
其中，“当前标注样式”标签显示出当前标注样式的名称。“样式”列表框用于列出已有标注样式的名称。“列出”下拉列表框确定要在“样式”列表框中列出哪些标注样式。“预览”图片框用于预览在“样式”列表框中所选中标注样式的标注效果。“说明”标签框用于显示在“样式”列表框中所选定标注样式的说明。“置为当前”按钮把指定的标注样式置为当前样式。“新建”按钮用于创建新标注样式。“修改”按钮则用于修改已有标注样式。“替代”按钮用于设置当前样式的替代样式。“比较”按钮用于对两个标注样式进行比较，或了解某一样式的全部特性。
下面介绍如何新建标注样式。
在“标注样式管理器”对话框中单击“新建”按钮，AutoCAD弹出如下图所示“创建新标注样式”对话框。
可通过该对话框中的“新样式名”文本框指定新样式的名称；通过“基础样式”下拉列表框确定基础用来创建新样式的基础样式；通过“用于”下拉列表框，可确定新建标注样式的适用范围。下拉列表中有“所有标注”、“线性标注”、“角度标注”、“半径标注”、“直径标注”、“坐标标注”和“引线和公差”等选择项，分别用于使新样式适于对应的标注。确定新样式的名称和有关设置后，单击“继续”按钮，AutoCAD弹出“新建标注样式”对话框，如后面的图所示。
对话框中有“线”、“符号和箭头”、“文字”、“调整”、“主单位”、“换算单位”和“公差”7个选项卡，下面分别给予介绍。
1. “线”选项卡
设置尺寸线和尺寸界线的格式与属性。前面给出的图为与“直线”选项卡对应的对话框。选项卡中，“尺寸线”选项组用于设置尺寸线的样式。“延伸线”选项组用于设置尺寸界线的样式。预览窗口可根据当前的样式设置显示出对应的标注效果示例。
2. “符号和箭头”选项卡
“符号和箭头”选项卡用于设置尺寸箭头、圆心标记、弧长符号以及半径标注折弯方面的格式。右图为对应的对话框。
“符号和箭头”选项卡中，“箭头”选项组用于确定尺寸线两端的箭头样式。“圆心标记”选项组用于确定当对圆或圆弧执行标注圆心标记操作时，圆心标记的类型与大小。“折断标注”选项确定在尺寸线或延伸线与其他线重叠处打断尺寸线或延伸线时的尺寸。 “弧长符号”选项组用于为圆弧标注长度尺寸时的设置。“半径标注折弯”选项设置通常用于标注尺寸的园弧的中心点位于较远位置时。“线性折弯标注”选项用于线性折弯标注设置。
3. “文字”选项卡 此选项卡用于设置尺寸文字的外观、位置以及对齐方式等，右图为对应的对话框。
“文字”选项卡中，“文字外观”选项组用于设置尺寸文字的样式等。“文字位置”选项组用于设置尺寸文字的位置。“文字对齐”选项组则用于确定尺寸文字的对齐方式。
4. “调整”选项卡
此选项卡用于控制尺寸文字、尺寸线以及尺寸箭头等的位置和其他一些特征。下图是对应的对话框。
“调整”选项卡中，“调整选项”选项组确定当尺寸界线之间没有足够的空间同时放置尺寸文字和箭头时，应首先从尺寸界线之间移出尺寸文字和箭头的哪一部分，用户可通过该选项组中的各单选按钮进行选择。“文字位置”选项组确定当尺寸文字不在默认位置时，应将其放在何处。“标注特征比例”选项组用于设置所标注尺寸的缩放关系。“优化”选项组该选项组用于设置标注尺寸时是否进行附加调整。
5. “主单位”选项卡
此选项卡用于设置主单位的格式、精度以及尺寸文字的前缀和后缀。右图为对应的对话框。
“主单位”选项卡中，“线性标注”选项组用于设置线性标注的格式与精度。“角度标注”选项组确定标注角度尺寸时的单位、精度以及消零否。
6. “换算单位”选项卡
“换算单位”选项卡用于确定是否使用换算单位以及换算单位的格式，对应的选项卡如下图所示。
“替换单位”选项卡中，“显示换算单位”复选框用于确定是否在标注的尺寸中显示换算单位。 “换算单位”选项组确定换算单位的单位格式、精度等设置。“消零”选项组确定是否消除换算单位的前导或后续零。 “位置”选项组则用于确定换算单位的位置。用户可在“主值后”与“主值下”之间选择。
7. “公差”选项卡
“公差”选项卡用于确定是否标注公差，如果标注公差的话，以何种方式进行标注，下图为对应的选项卡。
“公差”选项卡中，“公差格式”选项组用于确定公差的标注格式。“换算单位公差”选项组确定当标注换算单位时换算单位公差的精度与消零否。
利用“新建标注样式”对话框设置样式后，单击对话框中的“确定”按钮，完成样式的设置，AutoCAD返回到“标注样式管理器”对话框，单击对话框中的“关闭”按钮关闭对话框，完成尺寸标注样式的设置。
3. 尺寸标注方法
AutoCAD2013提供了多种尺寸标注方法，如线性标注、对齐标注、直径标注等，如下图所示，绘图过程中用户可以根据标注对象的不同灵活选择尺寸标注方法。
尺寸标注方法示意图
（1）线性标注
线性标注指标注图形对象在水平方向、垂直方向或指定方向的尺寸，又分为水平标注、垂直标注和旋转标注三种类型。水平标注用于标注对象在水平方向的尺寸，即尺寸线沿水平方向放置；垂直标注用于标注对象在垂直方向的尺寸，即尺寸线沿垂直方向放置；旋转标注则标注对象沿指定方向的尺寸。线性标注可以标注两点之间的坐标距离，启用线性标注的方法有下面三种：
★ 菜单形式：【标注】→【线性】；
★ 工具栏形式：点击标注工具栏中“线性”按钮；
★ 命令形式：命令行提示下，输入Dimlinear（DLI）命令并回车。
单击“标注”工具栏上的 (线性)按钮，或选择“标注”|“线性”命令，即执行DIMLINEAR命令，AutoCAD提示：
指定第一条尺寸界线原点或 <选择对象>:
在此提示下用户有两种选择，即确定一点作为第一条尺寸界线的起始点或直接按Enter键选择对象。
(1) 指定第一条尺寸界线原点
如果在“指定第一条尺寸界线原点或 <选择对象>:”提示下指定第一条尺寸界线的起始点，AutoCAD提示：
指定第二条尺寸界线原点:(确定另一条尺寸界线的起始点位置)
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:
其中，“指定尺寸线位置”选项用于确定尺寸线的位置。通过拖动鼠标的方式确定尺寸线的位置后，单击拾取键，AutoCAD根据自动测量出的两尺寸界线起始点间的对应距离值标注出尺寸。
“多行文字”选项用于根据文字编辑器输入尺寸文字。“文字”选项用于输入尺寸文字。“角度”选项用于确定尺寸文字的旋转角度 。“水平”选项用于标注水平尺寸，即沿水平方向的尺寸。“垂直”选项用于标注垂直尺寸，即沿垂直方向的尺寸。“旋转”选项用于旋转标注，即标注沿指定方向的尺寸。
(2) <选择对象>
如果在“指定第一条尺寸界线原点或<选择对象>:”提示下直接按Enter键，即执行“<选择对象>”选项，AutoCAD提示：
选择标注对象:
此提示要求用户选择要标注尺寸的对象。用户选择后，AutoCAD将该对象的两端点作为两条尺寸界线的起始点，并提示：
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:
对此提示的操作与前面介绍的操作相同，用户响应即可。
（2）对齐标注
对齐标注可以标注两点之间的直线距离，启用对齐标注的方法有下面三种：
★ 菜单形式：【标注】→【对齐】；
★ 工具栏形式：点击标注工具栏中“对齐”按钮；
★ 命令形式：命令行提示下，输入Dimaligned（DAL）命令并回车。
（3）弧长标注
弧长标注可以为弧线段或多段线圆弧段标注弧长尺寸。启用弧长标注的方法有下面三种：
★ 菜单形式：【标注】→【弧长】；
★ 工具栏形式：点击标注工具栏中“弧长”按钮；
★ 命令形式：命令行提示下，输入Dimarc（DAR）命令并回车。
（4）坐标标注
坐标标注可以指定点的坐标，启用坐标标注的方法有下面三种：
★ 菜单形式：【标注】→【坐标】；
★ 工具栏形式：点击标注工具栏中“坐标”按钮；
★ 命令形式：命令行提示下，输入Dimordinate（DOR）命令并回车。
（5）半径标注和直径标注
半径标注和直径标注是针对圆或圆弧对象的操作，可以标注其半径或直径大小。启用方法如下：
★ 菜单形式：【标注】→【半径】/【直径】；
★ 工具栏形式：点击标注工具栏中“半径”按钮或“直径”按钮；
★ 命令形式：命令行提示下，半径标注输入Dimradius（DRA）命令并回车；直径标注输入dimdiameter（DDI）命令并回车。
（6）角度标注
角度标注可以标注角度尺寸，启用角度标注的方法有下面三种：
★ 菜单形式：【标注】→【角度】；
★ 工具栏形式：点击标注工具栏中“角度”按钮；
★ 命令形式：命令行提示下，输入Dimangular（DAL）命令并回车。
（7）基线标注
基线标注指各尺寸线从同一条尺寸界线处引出，可以从上一个标注或选定标注的基线处创建线性标注、角度标注或坐标标注。启用基线标注的方法有下面三种：
★ 菜单形式：【标注】→【基线】；
★ 工具栏形式：点击标注工具栏中“基线”按钮；
★ 命令形式：命令行提示下，输入Dimbaseline（DBA）命令并回车。
（8）连续标注
连续标注可以从上一个标注或选定标注的第二条尺寸界线处创建线性标注、角度标注或坐标标注。启用连续标注的方法有下面三种：
★ 菜单形式：【标注】→【连续】；
★ 工具栏形式：点击标注工具栏中“连续”按钮；
★ 命令形式：命令行提示下，输入Dimcontinue（DCO）命令并回车。
（9）快速标注
快速标注可以快速创建标注，一次将某一个坐标方向的尺寸标注完毕。启用快速标注的方法有下面三种：
★ 菜单形式：【标注】→【快速标注】；
★ 工具栏形式：点击标注工具栏中“快速标注”按钮；
★ 命令形式：命令行提示下，输入qdim（qd）命令并回车。
本章绘图实例
例：绘制平面图形。
平面图形
绘图过程：
命令: CIRCLE //启用绘制圆命令
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: //拾取点作为圆心
指定圆的半径或 [直径(D)] <31.0387>: //指定圆半径
命令: POLYGON //启用正多边形绘制命令
输入侧面数 <5>: 5 //输入正多边形的侧面数为5
指定正多边形的中心点或 [边(E)]: //正多边形的中心点为圆心
输入选项 [内接于圆(I)/外切于圆(C)] : c //选择外切于圆选项
指定圆的半径: //选择已经绘制好的圆半径
命令: POLYGON //启用正多边形绘制命令
输入侧面数 <5>: 4 //输入正多边形的侧面数为4
指定正多边形的中心点或 [边(E)]: //正多边形的中心点为圆心
输入选项 [内接于圆(I)/外切于圆(C)] : i //选择内接于圆选项
指定圆的半径: //选择已经绘制好的圆半径
命令: ROTATE //启用旋转命令
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0 //旋转命令的当前设置
选择对象: 指定对角点: 找到 1 个 //将正方形作为旋转对象
指定基点: //将正方形形心指定为基点
指定旋转角度，或 [复制(C)/参照(R)] <0>: 45 //指定旋转角度为45度
命令: CIRCLE //启用绘制圆命令
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 3p //启用3p选项
指定圆上的第一个点: //指定第一点
指定圆上的第二个点: //指定第二点
指定圆上的第三个点: //指定第三点
命令: POLYGON //启用正多边形命令
输入侧面数 <4>: 3 //输入正多边形的侧面数为3
指定正多边形的中心点或 [边(E)]: //指定为圆心为正多边形的中心点
输入选项 [内接于圆(I)/外切于圆(C)] : //选择内接于圆选项
指定圆的半径: //选择小圆半径为三角形外接圆半径
命令: SCALE //启用缩放对象命令
选择对象: 指定对角点: 找到 5 个 //选择所绘图形为缩放对象
指定基点: //选择任意点为缩放基点
指定比例因子或 [复制(C)/参照(R)]: r //选择参照选项
指定参照长度 <1.0000>: //通过指定点选择原始长度
指定第二点: //指定第二点
指定新的长度或 [点(P)] <1.0000>: 750 //指定新长度
命令: dimlinear //启用线性标注命令
指定第一个尺寸界线原点或 <选择对象>: //选择图形左右两点
指定第二条尺寸界线原点:
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: //指定尺寸线位置
完成图形的绘制。
例：绘制平面图形。
平面图形
绘图过程：
命令: circle //启用圆绘制命令
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: //指定圆心位置
指定圆的半径或 [直径(D)] <10.2365>: 45 //指定半径45
命令: POLYGON //启用正多边形绘制命令
输入侧面数 <8>: 3 //指定正多边形边数为3
指定正多边形的中心点或 [边(E)]: //指定正多边形中心点为圆心
输入选项 [内接于圆(I)/外切于圆(C)] : i //选择内接于圆选项
指定圆的半径: //选择圆半径为三角形外接圆半径
命令: ARC //启用圆弧绘制命令
指定圆弧的起点或 [圆心(C)]: //指定圆弧起点为三角形一个顶点
指定圆弧的第二个点或 [圆心(C)/端点(E)]: //指定圆弧第二点为三角形的形心
指定圆弧的端点: //指定圆弧第三点为三角形另一个顶点
命令: ARRAY //启用阵列命令
选择对象: 指定对角点: 找到 1 个 //选择圆弧为阵列对象
输入阵列类型 [矩形(R)/路径(PA)/极轴(PO)] <极轴>: po //选择极轴阵列
类型 = 极轴 关联 = 否 //当前阵列设置
指定阵列的中心点或 [基点(B)/旋转轴(A)]: //指定中心点为三角形的形心
选择夹点以编辑阵列或 [关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)] <退出>: i //选择项目选项
输入阵列中的项目数或 [表达式(E)] <6>: 3 //指定项目数为3
选择夹点以编辑阵列或 [关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)] <退出>: //完成阵列操作
命令: MIRRORY //启用镜像命令
选择对象: 指定对角点: 找到 4 个 //选择三角形及三条圆弧线
指定镜像线的第一点: //选择水平直径一个端点为镜像线第一点
指定镜像线的第二点: //选择水平直径另一个端点为镜像线第二点
要删除源对象吗？[是(Y)/否(N)] : //选择不删除源对象选项
得到下图所示的平面图形。
命令: TRIM //启用修剪命令
当前设置:投影=UCS，边=无 //修剪操作的当前设置
选择剪切边... //选择剪切边
选择对象或 <全部选择>: 指定对角点: 找到 9 个 //选择修剪的对象
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: //选择修剪的对象
对比两个平面图形，修剪掉多余的线段即可。
例：绘制由8个踏步组成梯段，踢高150，踏步宽度为300。
绘图过程
命令: LINE //启用直线绘制操作
指定第一个点: //拾取任意点作为直线的起点
指定下一点或 [放弃(U)]: @0,150 //绘制踢高
指定下一点或 [放弃(U)]: @300,0 //绘制踏步宽度
指定下一点或 [闭合(C)/放弃(U)]:C //绘制辅助线
命令: SCALE //启用缩放命令
选择对象: 指定对角点: 找到 1 个 //选择辅助线为缩放对象
指定基点: //选择踏步起点为缩放的基点
指定比例因子或 [复制(C)/参照(R)]: 8 //将辅助线长度放大8倍
绘图效果如图（a）所示。
命令: _arraypath //启用路径阵列命令
选择对象: 指定对角点: 找到 2 个 //选择踏步为复制的对象
类型 = 路径 关联 = 否 //当前阵列设置
选择路径曲线: //选择缩放后的辅助线为路径曲线
选择夹点以编辑阵列或 [关联(AS)/方法(M)/基点(B)/切向(T)/项目(I)/行(R)/层(L)/对齐项目(A)/Z 方向(Z)/退出(X)] <退出>: I //选择项目选项
指定沿路径的项目之间的距离或 [表达式(E)] <450>: //选择踏步起点
指定第二点: fro 基点: <偏移>: @300,150 //选择第二点是用“捕捉自”选项将踏步起点指定为基点，偏移距离为300,150
最大项目数 = 9 //设置条件下最大项目数
指定项目数或 [填写完整路径(F)/表达式(E)] <9>: 8 //设置项目数
选择夹点以编辑阵列或 [关联(AS)/方法(M)/基点(B)/切向(T)/项目(I)/行(R)/层(L)/对齐项目(A)/Z 方向(Z)/退出(X)] <退出>: X //选择退出选项
绘图效果如图（b）所示，最后删掉多余的辅助线即可。
（a）踏步及缩放后的辅助线 （b）定距等分后效果图
