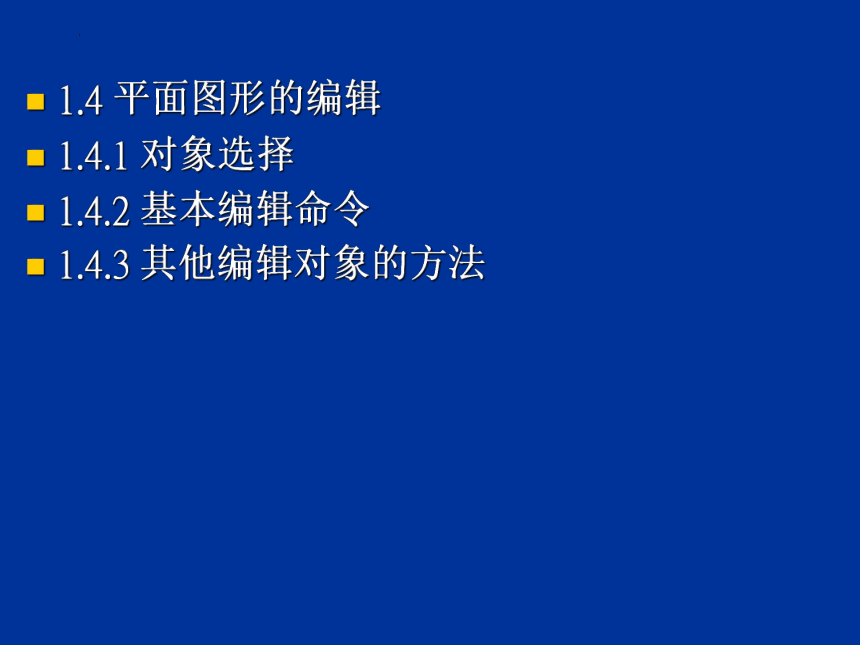

1.4 平面图形的编辑
1.4.1 对象选择
1.4.2 基本编辑命令
1.4.3 其他编辑对象的方法

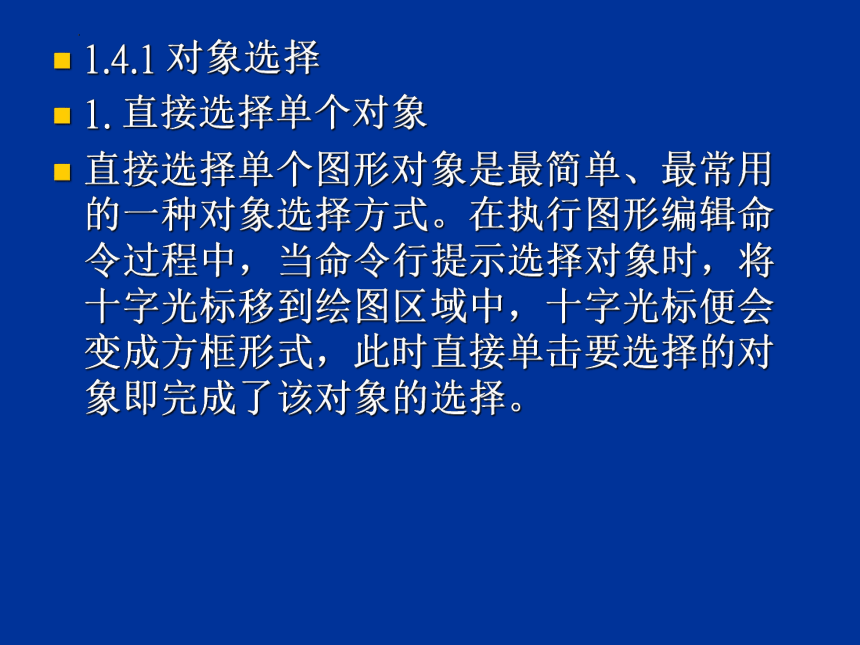

1.4.1 对象选择
1. 直接选择单个对象
直接选择单个图形对象是最简单、最常用的一种对象选择方式。在执行图形编辑命令过程中，当命令行提示选择对象时，将十字光标移到绘图区域中，十字光标便会变成方框形式，此时直接单击要选择的对象即完成了该对象的选择。
2. 以窗选方式选择对象
窗选方式选择对象时，用户只需用十字光标在绘图区域拖出一个矩形框，被该矩形框相交及包含在内的图形对象都将被选中。窗选方式选择对象包括两种方式。
一是完全窗选方式，当命令行提示选择对象时，用户在提示后输入Window（简写形式W），然后用十字光标在绘图区域中从左上至右下方向拖出一个实线组成的矩形框，被该矩形框完全框住的图形对象将处于被选中状态。
二是交叉窗选方式，当命令行提示选择对象时，用户在提示后输入Crossing（简写形式C），然后用十字光标在绘图区域中从右下至左上拖出一个虚线组成的矩形框，与该矩形框相交及被该矩形框完全框住的图形对象将处于被选中状态。

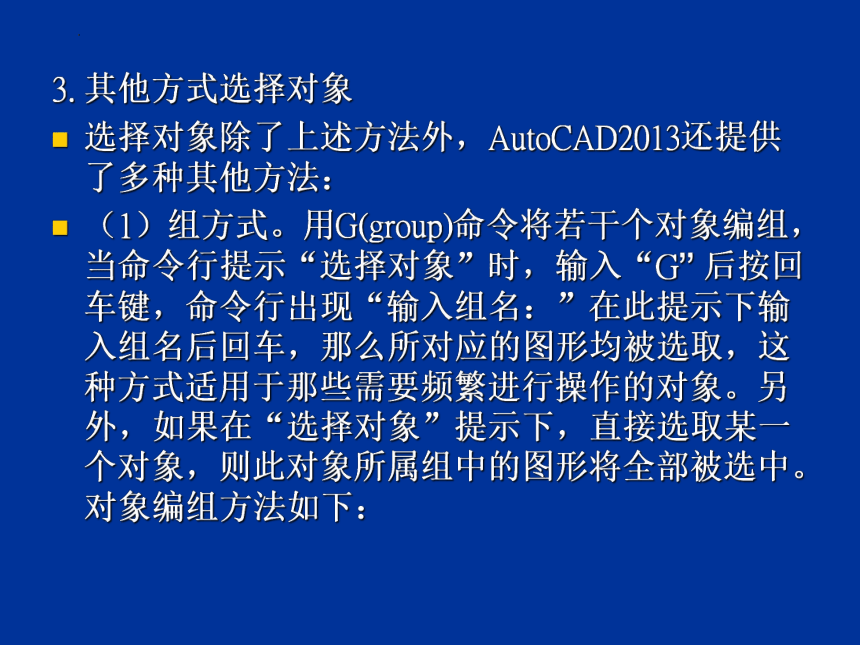

3. 其他方式选择对象
选择对象除了上述方法外，AutoCAD2013还提供了多种其他方法：
（1）组方式。用G(group)命令将若干个对象编组，当命令行提示“选择对象”时，输入“G” 后按回车键，命令行出现“输入组名：”在此提示下输入组名后回车，那么所对应的图形均被选取，这种方式适用于那些需要频繁进行操作的对象。另外，如果在“选择对象”提示下，直接选取某一个对象，则此对象所属组中的图形将全部被选中。对象编组方法如下：

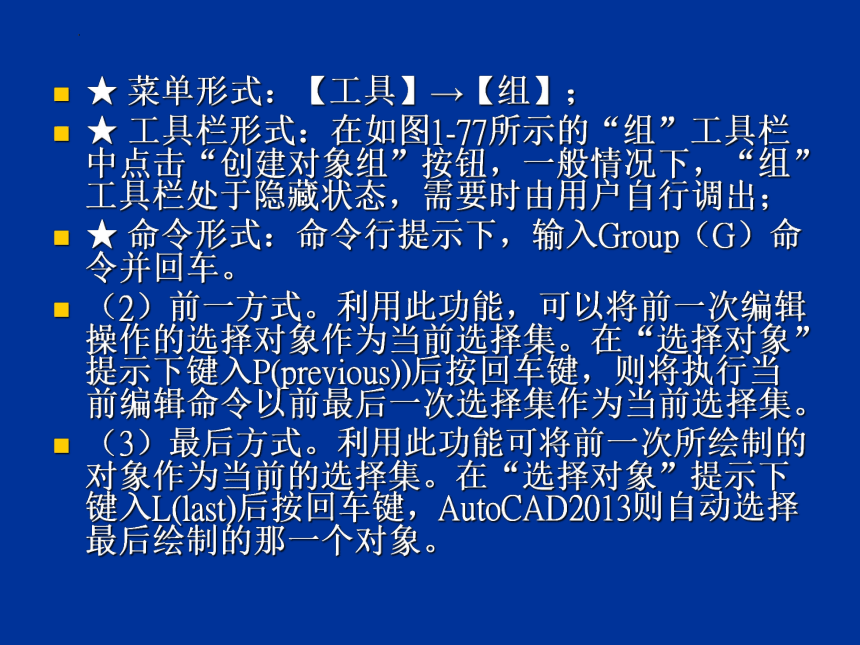

★ 菜单形式：【工具】→【组】；
★ 工具栏形式：在如图1-77所示的“组”工具栏中点击“创建对象组”按钮，一般情况下，“组”工具栏处于隐藏状态，需要时由用户自行调出；
★ 命令形式：命令行提示下，输入Group（G）命令并回车。
（2）前一方式。利用此功能，可以将前一次编辑操作的选择对象作为当前选择集。在“选择对象”提示下键入P(previous))后按回车键，则将执行当前编辑命令以前最后一次选择集作为当前选择集。
（3）最后方式。利用此功能可将前一次所绘制的对象作为当前的选择集。在“选择对象”提示下键入L(last)后按回车键，AutoCAD2013则自动选择最后绘制的那一个对象。

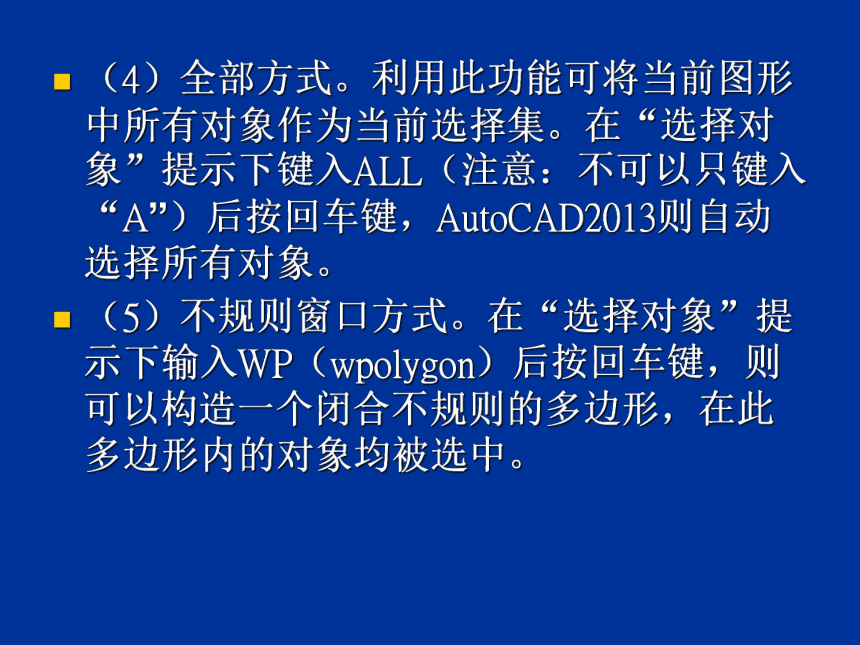

（4）全部方式。利用此功能可将当前图形中所有对象作为当前选择集。在“选择对象”提示下键入ALL（注意：不可以只键入“A”）后按回车键，AutoCAD2013则自动选择所有对象。
（5）不规则窗口方式。在“选择对象”提示下输入WP（wpolygon）后按回车键，则可以构造一个闭合不规则的多边形，在此多边形内的对象均被选中。

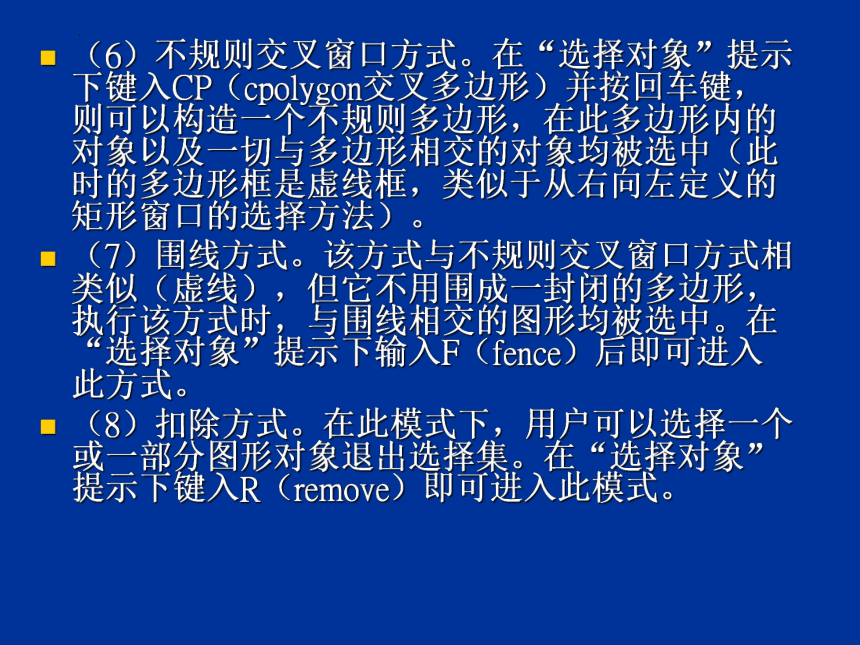

（6）不规则交叉窗口方式。在“选择对象”提示下键入CP（cpolygon交叉多边形）并按回车键，则可以构造一个不规则多边形，在此多边形内的对象以及一切与多边形相交的对象均被选中（此时的多边形框是虚线框，类似于从右向左定义的矩形窗口的选择方法）。
（7）围线方式。该方式与不规则交叉窗口方式相类似（虚线），但它不用围成一封闭的多边形，执行该方式时，与围线相交的图形均被选中。在“选择对象”提示下输入F（fence）后即可进入此方式。
（8）扣除方式。在此模式下，用户可以选择一个或一部分图形对象退出选择集。在“选择对象”提示下键入R（remove）即可进入此模式。

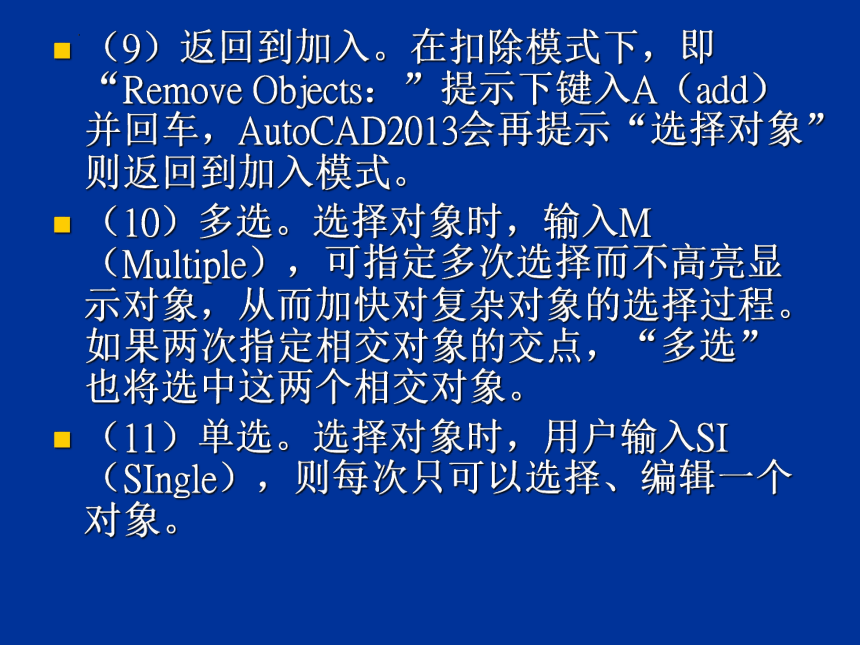

（9）返回到加入。在扣除模式下，即“Remove Objects：”提示下键入A（add）并回车，AutoCAD2013会再提示“选择对象”则返回到加入模式。
（10）多选。选择对象时，输入M（Multiple），可指定多次选择而不高亮显示对象，从而加快对复杂对象的选择过程。如果两次指定相交对象的交点，“多选”也将选中这两个相交对象。
（11）单选。选择对象时，用户输入SI（SIngle），则每次只可以选择、编辑一个对象。

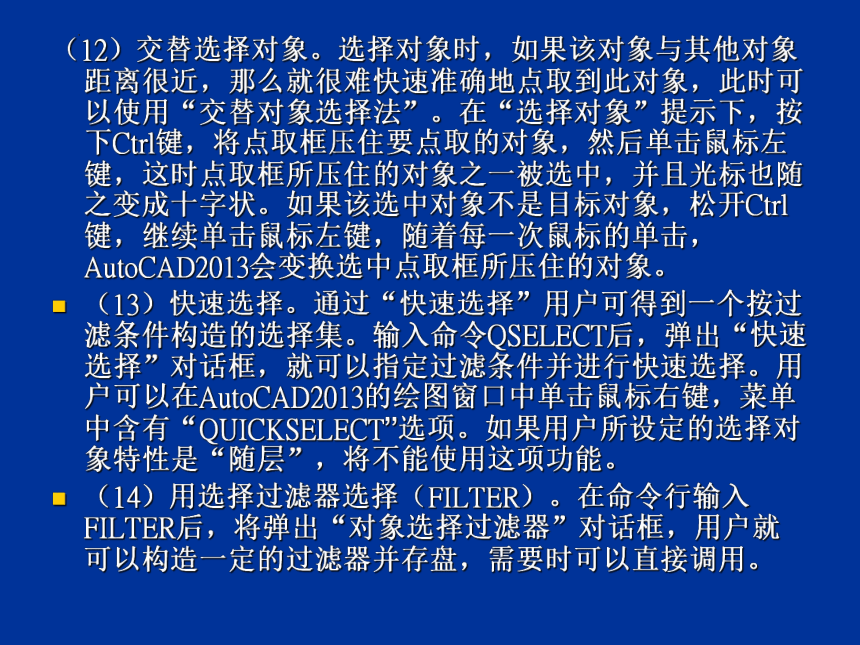

（12）交替选择对象。选择对象时，如果该对象与其他对象距离很近，那么就很难快速准确地点取到此对象，此时可以使用“交替对象选择法”。在“选择对象”提示下，按下Ctrl键，将点取框压住要点取的对象，然后单击鼠标左键，这时点取框所压住的对象之一被选中，并且光标也随之变成十字状。如果该选中对象不是目标对象，松开Ctrl键，继续单击鼠标左键，随着每一次鼠标的单击，AutoCAD2013会变换选中点取框所压住的对象。
（13）快速选择。通过“快速选择”用户可得到一个按过滤条件构造的选择集。输入命令QSELECT后，弹出“快速选择”对话框，就可以指定过滤条件并进行快速选择。用户可以在AutoCAD2013的绘图窗口中单击鼠标右键，菜单中含有“QUICKSELECT”选项。如果用户所设定的选择对象特性是“随层”，将不能使用这项功能。
（14）用选择过滤器选择（FILTER）。在命令行输入FILTER后，将弹出“对象选择过滤器”对话框，用户就可以构造一定的过滤器并存盘，需要时可以直接调用。
4. 在选择集中添加或删除对象
复杂图形对象选择过程中，一次选择往往无法实现选择目标，用户需要从选择集中添加或删除一些对象，通过以下方法完成：
向选择集中添加对象：按住Ctrl键，然后选择需要添加到选择集中对象即可，也可直接选择需要添加到选择集中的对象。
从选择集中删除对象：按住Shift键，然后选择需要从选择集中删除的对象即可，也可在命令行中选择R选项完成从选择集中删除对象。

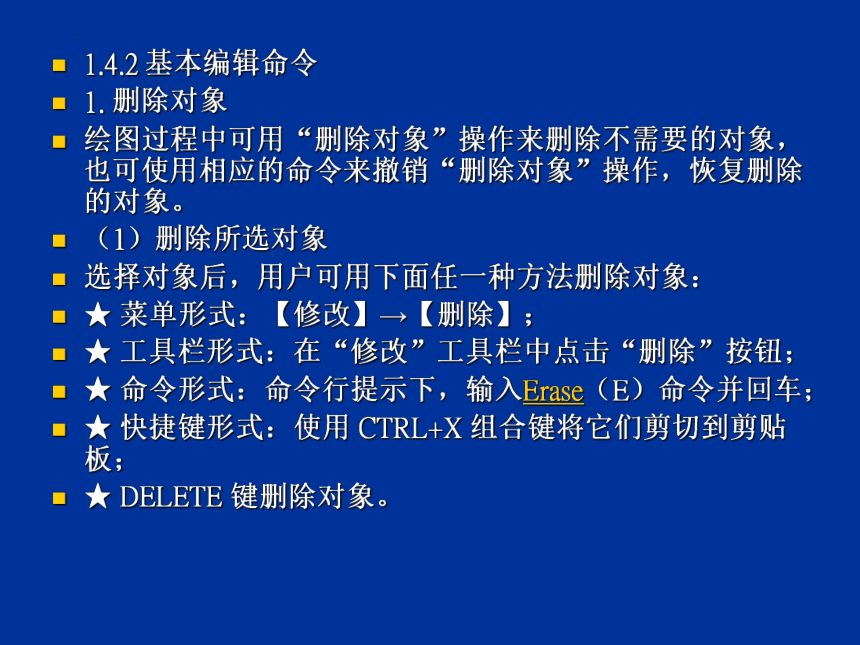

1.4.2 基本编辑命令
1. 删除对象
绘图过程中可用“删除对象”操作来删除不需要的对象，也可使用相应的命令来撤销“删除对象”操作，恢复删除的对象。
（1）删除所选对象
选择对象后，用户可用下面任一种方法删除对象：
★ 菜单形式：【修改】→【删除】；
★ 工具栏形式：在“修改”工具栏中点击“删除”按钮；
★ 命令形式：命令行提示下，输入Erase（E）命令并回车；
★ 快捷键形式：使用 CTRL+X 组合键将它们剪切到剪贴板；
★ DELETE 键删除对象。

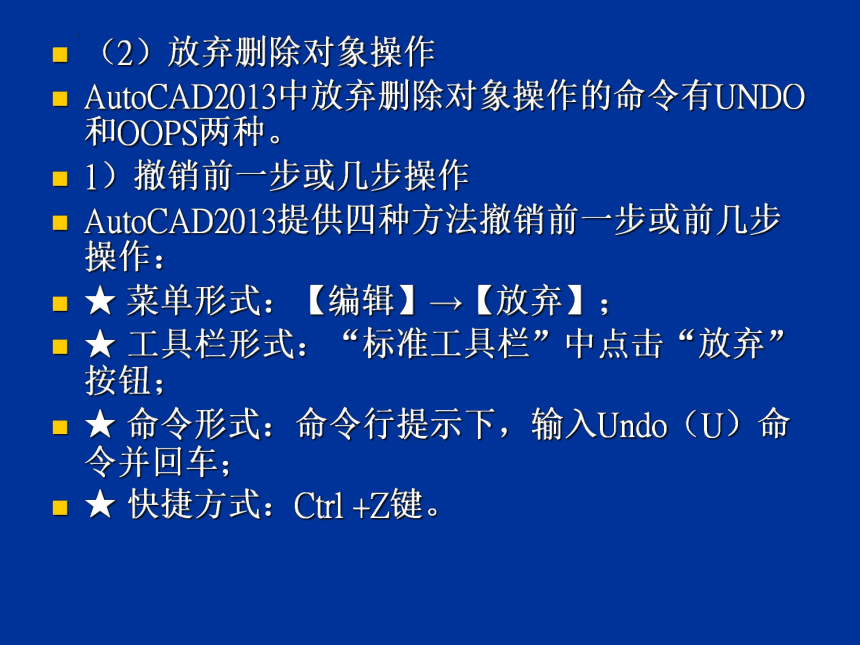

（2）放弃删除对象操作
AutoCAD2013中放弃删除对象操作的命令有UNDO和OOPS两种。
1）撤销前一步或几步操作
AutoCAD2013提供四种方法撤销前一步或前几步操作：
★ 菜单形式：【编辑】→【放弃】；
★ 工具栏形式：“标准工具栏”中点击“放弃”按钮；
★ 命令形式：命令行提示下，输入Undo（U）命令并回车；
★ 快捷方式：Ctrl +Z键。
（3）重做
AutoCAD2013中用户可以对“放弃”操作进行“重做”操作（redo），该命令只能在U 或 UNDO 命令后立即执行，每次只能“重做”一次，也可以选择“多次重做”操作（mredo），该命令可以“重做”指定数目次数或全部。
2. 复制对象
AutoCAD2013中复制对象是将图中选择对象一次或多次复制到指定的位置，原对象位置不变，操作方法有以下几种：
★ 菜单形式：【修改】→【复制】；
★ 工具栏形式：“修改”工具栏中点击“复制”按钮；
★ 命令形式：命令行提示下，输入Copy（CO或CP）命令并回车；
★ 快捷方式：Ctrl +C键，然后按Ctrl +V键。
3. 偏移对象
用户可以通过偏移对象操作绘制平行线或同心结构类形体。在建筑工程图样绘制过程中，常使用该命令将单一多段线生成双墙线、环形跑道、人行横道线，具体操作方法包括以下三种：
★ 菜单形式：【修改】→【偏移】；
★ 工具栏形式：“修改”工具栏中点击“偏移”按钮；
★ 命令形式：命令行提示下，输入Offset（O）命令并回车。
4. 镜像对象
绘制具有对称特点的图形时，用户绘制图形的一部分（一半或四分之一），然后用镜像对象操作可以直接生成其余部分。镜像对象操作是相对镜像线（对称线）生成已有对象的对称部分，原对象可以删除或保留，图形绘制过程中用户可进行多次镜像操作，如图1-80所示。启用镜像对象操作的方法有下面三种：
★ 菜单形式：【修改】→【镜像】；
★ 工具栏形式：“修改”工具栏中点击“镜像”按钮；
★ 命令形式：命令行提示下，输入Mirror（MI）命令并回车。
5. 阵列对象
阵列对象操作可以根据已有对象绘制出多个具有规律性的相同形体。AutoCAD2013中有三种阵列方式：一是矩形阵列，阵列后的对象组合成一个有行、列特征的“矩形”形体；二是环形阵列，阵列对象按某个中心点进行环形复制，阵列后的对象形成一个“环”形体；三是路径阵列，阵列对象按用户指定的路径进行复制，阵列后的对象沿着路径实现有规律分布。阵列对象时，用户首先需要启动阵列对象，然后根据绘图需要选择相应的阵列方式。启动阵列对象操作的方法有下面三种：
★ 菜单形式：【修改】→【阵列】；
★ 工具栏形式：“修改”工具栏中点击“阵列”按钮；
★ 命令形式：命令行提示下，输入Array（AR）命令并回车。
（1）矩形阵列
★ 菜单形式：【修改】→【阵列】→【矩形阵列】；
★ 工具栏形式：“修改”工具栏中鼠标左键长按“阵列”按钮，然后在下拉工具栏中点击“矩形阵列”按钮；
★ 命令形式：命令行提示下，输入Arrayrect命令并回车。
在矩形阵列中，用户可以进行行数、列数、行间距、列间距、整列层数等参数的设置。该命令可以在建筑立面图中窗户、建筑剖面图中楼梯等构件的绘制过程中得到应用。
（2）环形阵列
★ 菜单形式：【修改】→【阵列】→【环形阵列】；
★ 工具栏形式：“修改”工具栏中鼠标左键长按“阵列”按钮，然后在下拉工具栏中点击“环形阵列”按钮；
★ 命令形式：命令行提示下，输入Arraypolar命令并回车。
在环形阵列中，用户可以进行阵列角度、阵列个数等参数的设置，该命令可以在螺旋楼梯等构件平面图绘制过程中得到应用。
（3）路径阵列
★ 菜单形式：【修改】→【阵列】→【路径阵列】；
★ 工具栏形式：“修改”工具栏中鼠标左键长按“阵列”按钮，然后在下拉工具栏中点击“路径阵列”按钮；
★ 命令形式：命令行提示下，输入Arraypolar命令并回车。
该命令中，用户可以选择阵列路径，阵列对象，项目数目等选项的设置。
6. 移动对象
AutoCAD2013中用户可以将原对象按指定角度和方向进行移动，也可使用坐标、栅格捕捉、对象捕捉和其他工具可以精确移动对象。启用移动对象命令的方法由以下三种：
★ 菜单形式：【修改】→【移动】；
★ 工具栏形式：“修改”工具栏中点击“移动”按钮；
★ 命令形式：命令行提示下，输入Move（M）命令并回车。
7. 旋转对象
旋转对象操作可以绕指定基点将图形对象旋转一定角度，确定基点的方法包括拾取点和坐标指定点两种方法，而确定旋转角度的方法包括输入角度值、使用光标进行拖动或者指定参照角度等。对象旋转后，其位置发生变化，但整体形状并不发生改变。启用旋转对象操作的方法有以下三种：
★ 菜单形式：【修改】→【旋转】；
★ 工具栏形式：“修改”工具栏中点击“旋转”按钮；
★ 命令形式：命令行提示下，输入Rotate（RO）命令并回车。
8. 缩放对象
缩放对象操作可以将图形对象、文字对象或尺寸标注对象在X、Y方向按统一比例放大或缩小。启用缩放对象操作方法有下面三种：
★ 菜单形式：【修改】→【缩放】；
★ 工具栏形式：“修改”工具栏中点击“缩放”按钮；
★ 命令形式：命令行提示下，输入Scale（SC）命令并回车。
9. 拉伸对象
缩放操作是将对象在X、Y两个方向上同时放大或缩小，而拉伸操作则是将对象沿着指定的方向和角度进行拉长或缩短。在操作过程中，只能以交叉窗选方式选择对象，与窗口相交的对象将通过改变窗口内夹点位置的方式改变对象的形状，窗口内的实体将仅发生位置的变化，而不发生形状的变化，窗口与对象的相交方式对操作效果有直接的影响。启用拉伸操作的方法有下面三种：
★ 菜单形式：【修改】→【拉伸】；
★ 工具栏形式：“修改”工具栏中点击“拉伸”按钮；
★ 命令形式：命令行提示下，输入Stretch（S）命令并回车。
10．修剪对象
修剪对象操作可以使对象精确地终止于由其他对象定义的边界，绘图过程中用户可以先创建对象（例如直线），然后修剪该对象，使其恰好位于其他对象之间。修剪对象操作过程中有两个关键点：修剪的对象和修剪范围的指定。启用修剪对象操作的方法有下面三种：
★ 菜单形式：【修改】→【修剪】；
★ 工具栏形式：“修改”工具栏中点击“修剪”按钮；
★ 命令形式：命令行提示下，输入Trim（TR）命令并回车。
11．延伸对象
AutoCAD2013中延伸操作和修剪操作是一对效果相反的操作，修剪操作是修剪掉已有对象上多余的部分，而延伸操作是将已有对象延伸到指定的位置。两个操作的命令选项是完全相同，但启用方法不同。启用延伸操作的方法有下面四种：
★ 菜单形式：【修改】→【延伸】；
★ 工具栏形式：“修改”工具栏中点击“延伸”按钮；
★ 命令形式：命令行提示下，输入Extend（EX）命令并回车。
★ 其他形式：在修剪命令执行过程中按住Shift键即由修剪操作变成了延伸操作，同样在延伸命令执行过程中按住Shift键即由延伸操作变成了修剪操作。
12. 打断对象
打断对象操作可以将一个对象在指定的点处将对象分成两部分，或删除对象上所指定两点之间的部分。启用打断对象操作的方法有下面三种：
★ 菜单形式：【修改】→【打断】；
★ 工具栏形式：“修改”工具栏中点击“打断于点”或“打断”按钮；
★ 命令形式：命令行提示下，输入Break（BR）命令并回车。
13. 合并对象
合并对象操作可以将多个对象合并以形成一个完整的对象，启用合并对象操作的方法有下面三种：
★ 菜单形式：【修改】→【合并】；
★ 工具栏形式：“修改”工具栏中点击“合并”按钮；
★ 命令形式：命令行提示下，输入Join（J）命令并回车。
14．倒角对象
倒角对象操作通常用于按照指定倒角距离编辑角点上的倒角边，将图形中构成角点的两条临边去掉一定长度（即倒角距离）的直线（即倒角边），在建筑工程图样中可用来绘制异型窗立面等。启用倒角操作的方法有下面三种：
★ 菜单形式：【修改】→【倒角】；
★ 工具栏形式：“修改”工具栏中点击“倒角”按钮；
★ 命令形式：命令行提示下，输入Chamfer（CHA）命令并回车。
15．圆角对象
圆角对象操作是指用与对象相切并且具有指定半径的圆弧连接两个对象，在建筑工程图样绘制过程中用来表示直线类图形和曲线类图形光滑连接。启用圆角对象操作的方法有下面三种：
★ 菜单形式：【修改】→【圆角】；
★ 工具栏形式：“修改”工具栏中点击“圆角”按钮；
★ 命令形式：命令行提示下，输入Fillet（F）命令并回车。
16．分解对象
分解对象可以将合成对象分解为其部件对象，例如矩形命令绘制的矩形是一个由四条直线首尾相连的实体，分解后将变成四条直线。AutoCAD2013中分解命令有两个，EXPLODE命令和XPLODE命令。启用前者的方法有下面三种：
★ 菜单形式：【修改】→【分解】；
★ 工具栏形式：“修改”工具栏中点击“分解”按钮；
★ 命令形式：命令行提示下，输入Explode（X）命令并回车。
1.4.3 其他编辑对象的方法
1. 夹点编辑
（1）夹点编辑
AutoCAD2013中，用户不仅可以用软件提供的编辑方法来编辑对象，也可以使用夹点对所选图形进行简单编辑。选择对象时，在对象上将显示出若干个小方框，用来标记被选中对象的夹点，夹点就是对象上的控制点。用户可以通过改变夹点的位置来编辑图形。
利用夹点编辑对象之前，用户可以对夹点的基本情况进行设置如夹点的显示颜色、夹点的大小等。在菜单栏中选择【工具】→【选项】，打开“选项”对话框，选择“选择集”选项卡，在该对话框中可以设置夹点的显示大小、启用状态和显示颜色等；在命令行中输入OPTION(OP)命令也可打开“选项”对话框，进行相关设置。鼠标单击某个图形对象，将进入夹点模式。
（2）使用夹点拉伸对象
夹点拉伸功能和拉伸对象命令STRETCH的功能相似，都是把所选夹点从基夹点位置拉伸到指定位置，同时还可以进行多次复制。当选中夹点后，命令行提示“指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:”，用户可根据需要对选中的对象进行拉伸操作。
（3）使用夹点旋转对象
夹点旋转功能和旋转对象命令ROTATE的功能相似，都是把所选对象绕选中的夹点旋转指定角度，同时还可以进行多次复制。选中夹点后，命令行提示“指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:”，在该提示下输入RO，系统提示“指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:”，在该提示下指定旋转角度或选择其他选项进行旋转操作。其中“参照”选项可以参照其他实体旋转所选对象。
（4）使用夹点移动对象
夹点移动功能和移动对象命令MOVE的功能相似，都是把所选对象从当前位置移动到指定位置，同时还可以进行复制操作。选中夹点后，命令行提示“指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:”，在该提示下输入MO，系统提示“指定移动点或[基点(B)/复制(C)/放弃(U)/退出(X)]:”，在该提示下指定移动点或选择其他选项进行移动操作。
（5）使用夹点缩放对象
夹点缩放功能和缩放对象命令SCALE的功能相似，都是把所选对象相对于基点进行缩放，同时还可以进行多次复制操作。选中夹点后，命令行提示“指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:”，在该提示下输入SC，系统提示“指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:”，在该提示下指定比例因子或选择其他选项进行移动操作。其中“参照”选项可以参照其他实体缩放所选对象。在指定比例因子时，用户可以直接输入比例因子的数值或采用“拖动”的方式给定比例因子，软件将以基夹点为基点，把选定的对象按照设置的比例因子进行缩放。当比例因子大于1时，放大对象；当比例因子大于0而小于1时，缩小对象。
（6）使用夹点镜像对象
夹点镜像功能和镜像对象命令MIRROR的功能相似，都是把所选对象按指定的镜像线做镜像处理，同时还可以进行复制操作。选中夹点后，命令行提示“指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:”，在该提示下输入MI，系统提示“指定第二点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:”，软件将基夹点作为镜像线的第一点，用户指定第二点完成镜像线的指定，即可完成镜像操作或选择其他选项进行移动操作。使用夹点镜像对象时源对象将不再保留。
2. 对象特性编辑
对象特性编辑操作用于编辑对象的图层、颜色等特性，通过如图1-97所示的“特性”对话框来完成。调出对象“特性”对话框的方法有下面几种：
★ 菜单形式：【修改】→【特性】；
★ 工具栏形式：“标准”工具栏中点击“对象特性”按钮；
★ 命令形式：命令行提示下，输入PROPERTIES命令并回车。
3. 对象特性控制
实体特性控制主要包括为对象指定当前颜色、设置当前线型和控制线条的宽度。
（1）指定当前颜色
AutoCAD2013中常用指定当前颜色的方法有下面几种：
★ 菜单形式：【格式】→【颜色】；
★ 工具栏形式：“特性”工具栏中点击“颜色”按钮；
★ 命令形式：COLOR/COLOUR/DDCOLOR(COL)。
（2）设置当前线型
绘制建筑工程图样时需要选择不同的线型表达不同的建筑构件，如虚线表示高窗、点划线表示定位轴线等。AutoCAD2013中设置当前线型通常有以下几种方法：
★ 菜单形式：【格式】→【线型】；
★ 工具栏形式：“特性”工具栏中点击“线型”按钮；
★ 命令形式：LINETYPE/DDLTYPE(LT/LTYPE)。
（3）设置当前线宽
建筑工程图样中不同构件绘制时应该选择不同的线宽，AutoCAD2013中有下面几种方法控制线宽：
★ 菜单形式：【格式】→【线宽】；
★ 工具栏形式：“特性”工具栏中点击“线宽”按钮；
★ 命令形式：LWEIGHT/LINEWEIGHT(LW)。
4. 对象特性匹配
对象特性匹配功能就如同“Office”软件中的“格式刷”一样，可以把一个图形对象（源对象）的属性完全继承给另外一个或多个图形对象（目标对象），使这些图形对象的部分或全部属性和源对象相同。绘图过程中，对象特性匹配往往和图层结合使用，快速改变同一个图层上图元的特性。启用“特性匹配”命令的方式有：
★ 菜单形式：【修改】→【特性匹配】；
★ 工具栏形式：“标准”工具栏中点击“特性匹配”按钮；
★ 命令形式：MATCHPROP。
