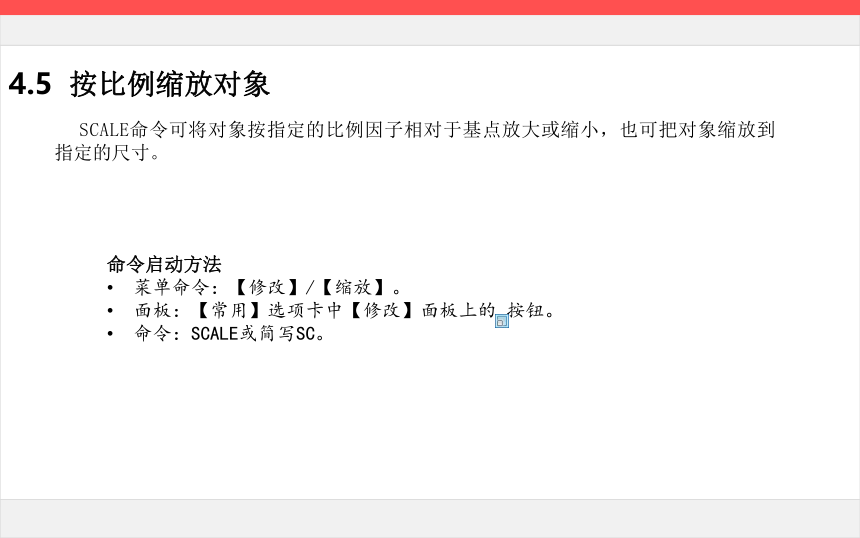

4.5 按比例缩放对象
SCALE命令可将对象按指定的比例因子相对于基点放大或缩小，也可把对象缩放到指定的尺寸。
命令启动方法
菜单命令：【修改】/【缩放】。
面板：【常用】选项卡中【修改】面板上的 按钮。
命令：SCALE或简写SC。

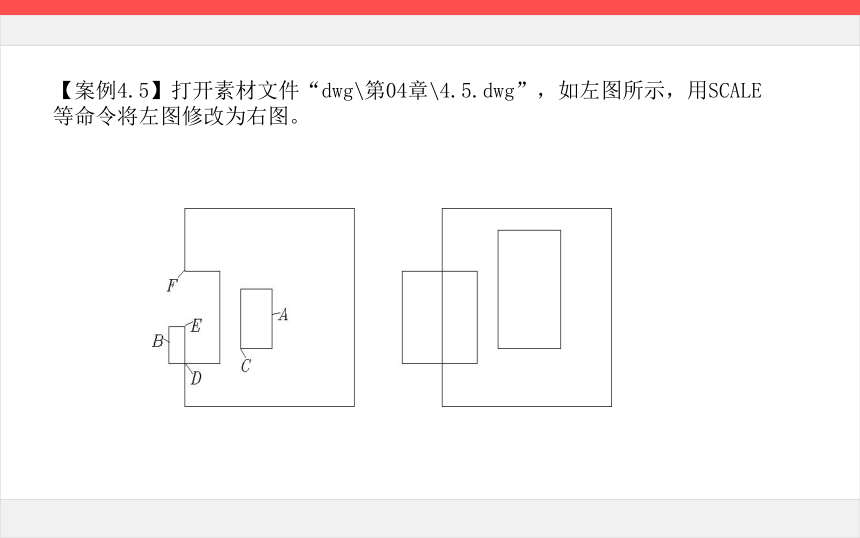

【案例4.5】打开素材文件“dwg\第04章\4.5.dwg”，如左图所示，用SCALE等命令将左图修改为右图。
命令选项
指定比例因子：直接输入缩放比例因子，AutoCAD根据此比例因子缩放图形。若比例因子小于1，则缩小对象；否则，放大对象。
复制(C)：缩放对象的同时复制对象。
参照(R)：以参照方式缩放图形。用户输入参考长度及新长度，AutoCAD把新长度与参考长度的比值作为缩放比例因子进行缩放。
点(P)：使用两点来定义新的长度。
4.6 关键点编辑方式
关键点编辑方式是一种集成的编辑模式，该模式包含了以下5种编辑方法。
拉伸。
移动。
旋转。
比例缩放。
镜像。
默认情况下，AutoCAD的关键点编辑方式是开启的。当用户选择实体后，实体上将出现若干方框，这些方框被称为关键点。把鼠标光标靠近并捕捉关键点，然后单击鼠标左键，激活关键点编辑状态，此时，AutoCAD自动进入拉伸编辑方式，连续按Enter键，就可以在所有的编辑方式间切换。
4.6.1 利用关键点拉伸对象
当用户选择实体后，实体上将出现若干方框（有些对象还出现其他形式的实心框），这些方框被称为关键点，如图所示。单击关键点，激活关键点编辑模式，该编辑模式包含5种编辑方法：拉伸、移动、旋转、比例缩放及镜像。
此外，有时将光标移动到一些关键点处，停留一会儿，会出现快捷菜单，菜单中的编辑选项会根据对象不同而变化。
激活关键点编辑模式后，系统自动进入“拉伸”编辑方式，连续按Enter键，就可以在所有的编辑方式间切换。此外，也可在激活关键点后，单击右键，通过快捷菜单选择某种编辑方法，如图所示。
在拉伸编辑方式下，当热关键点是线段的端点时，可拉伸或缩短对象。如果热关键点是线段的中点、圆或圆弧的圆心或者文字、尺寸数字等实体时，这种编辑方式就只移动对象。
拉伸方式的命令选项。
指定拉伸点：选择拉伸到的第二点，也可输入相对直角坐标或极坐标指定拉伸距离和方向。
基点(B) ：默认情况下，编辑的基点是热关键点（选中的关键点），利用该选项指定其他点作为编辑的基点。
复制(C) ：在编辑的同时复制对象。
4.6.2 利用关键点移动及复制对象
关键点移动模式可以编辑单一对象或一组对象，在此方式下使用“复制(C)”选项就能在移动实体的同时进行复制，这种编辑模式的使用与普通的MOVE命令很相似。
移动模式的命令选项。
指定移动点：选择移动到的第二点，也可输入相对直角坐标或极坐标指定移动的距离和方向。
基点(B) ：默认情况下，编辑的基点是热关键点（选中的关键点），利用该选项指定其他点作为编辑的基点。
复制(C) ：在编辑的同时复制对象。
4.6.3 利用关键点旋转对象
旋转对象是绕旋转中心进行的，当使用关键点编辑模式时，热关键点就是旋转中心，但用户也可以指定其他点作为旋转中心。这种编辑方式与ROTATE命令相似，它的优点在于一次可将对象旋转且复制到多个方位。
旋转操作中的“参照(R)”选项非常有用，该选项使用户可以旋转图形实体使其与某个新位置对齐。
旋转模式的命令选项。
指定旋转角度：输入旋转角度，逆时针旋转角度为正，否则，为负。
基点(B) ：默认情况下，编辑的基点是热关键点（选中的关键点），利用该选项指定其他点作为编辑的基点。
复制(C) ：在编辑的同时复制对象。
参照(R)：旋转图形实体使其与某个新位置对齐。
4.6.4 利用关键点缩放对象
当切换到关键点缩放模式时，当前激活的热关键点是缩放的基点。用户可以输入比例系数对实体进行放大或缩小，也可利用“参照(R)”选项将实体缩放到某一尺寸。
缩放模式的命令选项。
指定比例因子：直接输入缩放比例因子，若比例因子小于1，则缩小对象；否则，放大对象。
基点(B) ：默认情况下，编辑的基点是热关键点（选中的关键点），利用该选项指定其他点作为编辑的基点。
复制(C) ：在编辑的同时复制对象。
参照(R)：以参照方式缩放图形。用户输入参考长度及新长度，AutoCAD把新长度与参考长度的比值作为缩放比例因子进行缩放。
4.6.5 利用关键点镜像对象
进入镜像模式后，AutoCAD直接提示“指定第二点”。默认情况下，热关键点是镜像线的第一点，在拾取第二点后，此点便与第一点一起形成镜像线。如果用户要重新设定镜像线的第一点，就要利用“基点(B)”选项。
镜像模式的命令选项。
基点(B) ：默认情况下，编辑的基点是热关键点（选中的关键点），利用该选项指定其他点作为编辑的基点。
复制(C) ：在编辑的同时复制对象。
