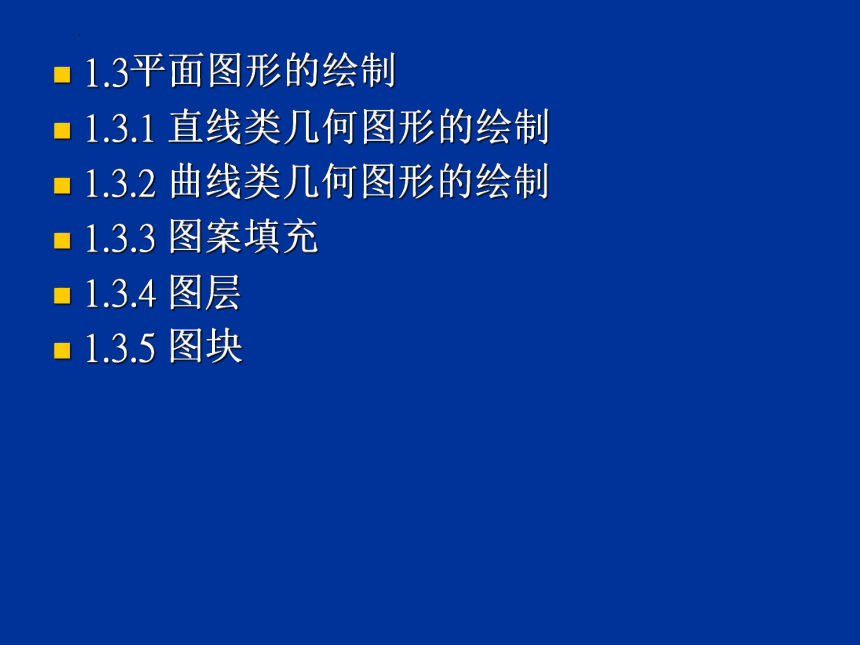

1.3平面图形的绘制
1.3.1 直线类几何图形的绘制
1.3.2 曲线类几何图形的绘制
1.3.3 图案填充
1.3.4 图层
1.3.5 图块

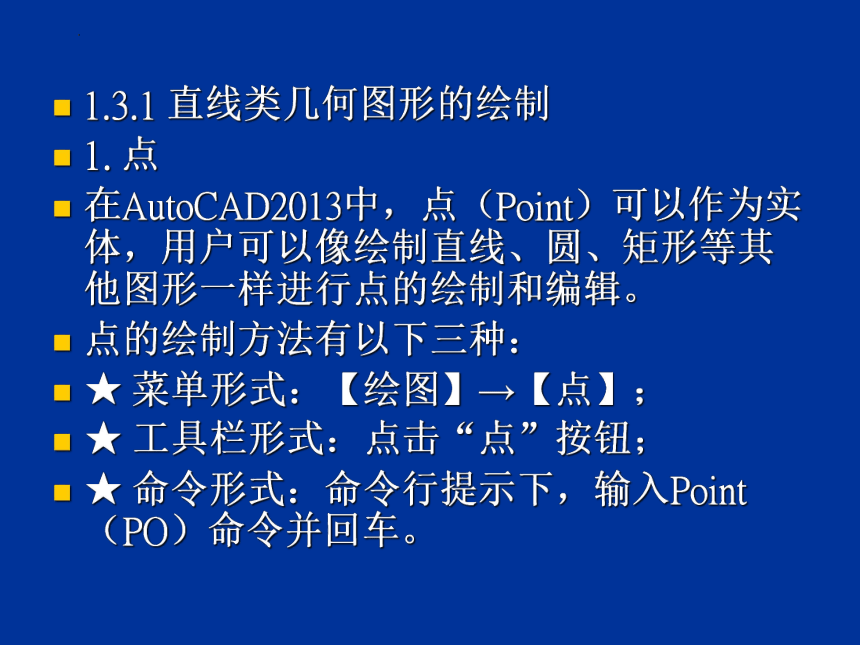

1.3.1 直线类几何图形的绘制
1. 点
在AutoCAD2013中，点（Point）可以作为实体，用户可以像绘制直线、圆、矩形等其他图形一样进行点的绘制和编辑。
点的绘制方法有以下三种：
★ 菜单形式：【绘图】→【点】；
★ 工具栏形式：点击“点”按钮；
★ 命令形式：命令行提示下，输入Point（PO）命令并回车。

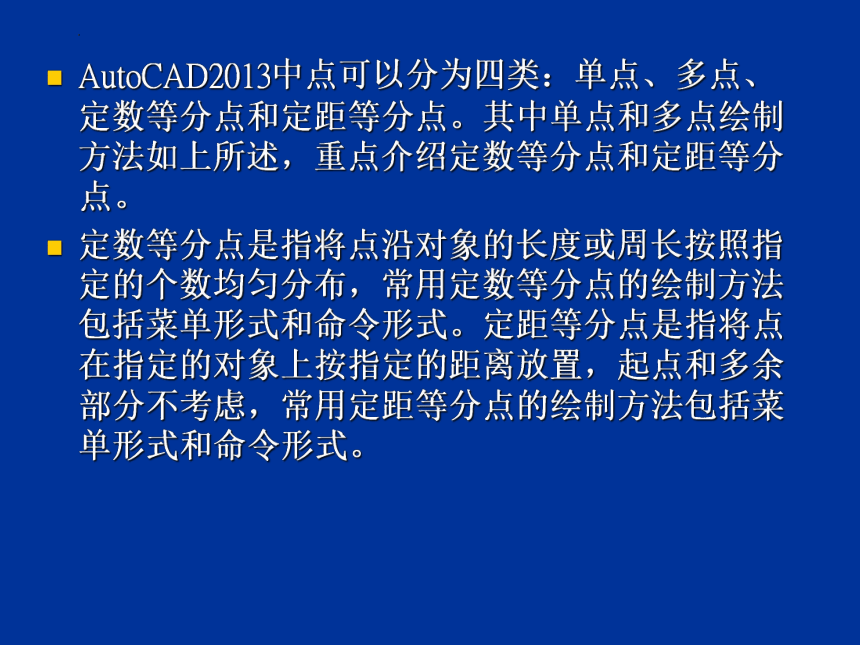

AutoCAD2013中点可以分为四类：单点、多点、定数等分点和定距等分点。其中单点和多点绘制方法如上所述，重点介绍定数等分点和定距等分点。
定数等分点是指将点沿对象的长度或周长按照指定的个数均匀分布，常用定数等分点的绘制方法包括菜单形式和命令形式。定距等分点是指将点在指定的对象上按指定的距离放置，起点和多余部分不考虑，常用定距等分点的绘制方法包括菜单形式和命令形式。

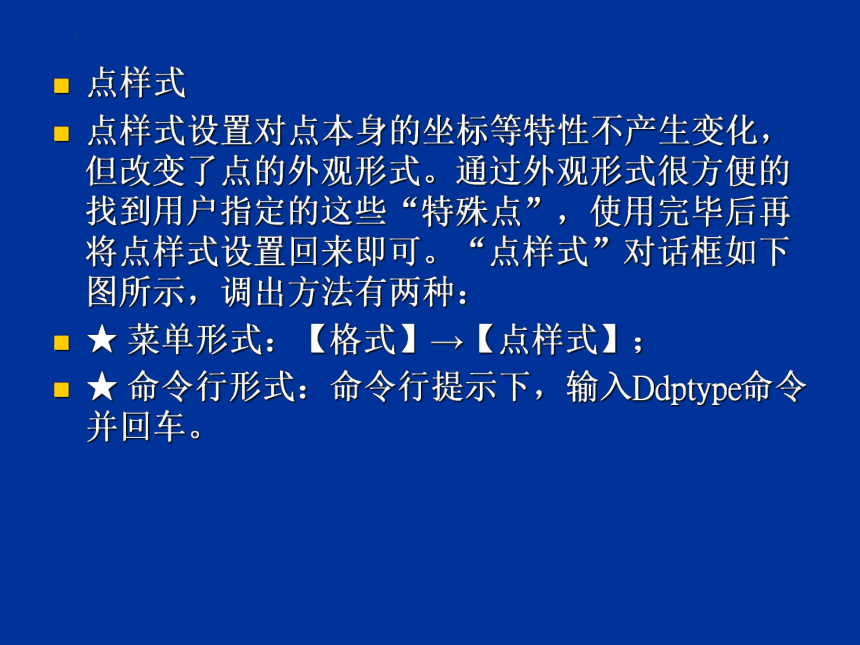

点样式
点样式设置对点本身的坐标等特性不产生变化，但改变了点的外观形式。通过外观形式很方便的找到用户指定的这些“特殊点”，使用完毕后再将点样式设置回来即可。“点样式”对话框如下图所示，调出方法有两种：
★ 菜单形式：【格式】→【点样式】；
★ 命令行形式：命令行提示下，输入Ddptype命令并回车。
“点样式”对话框

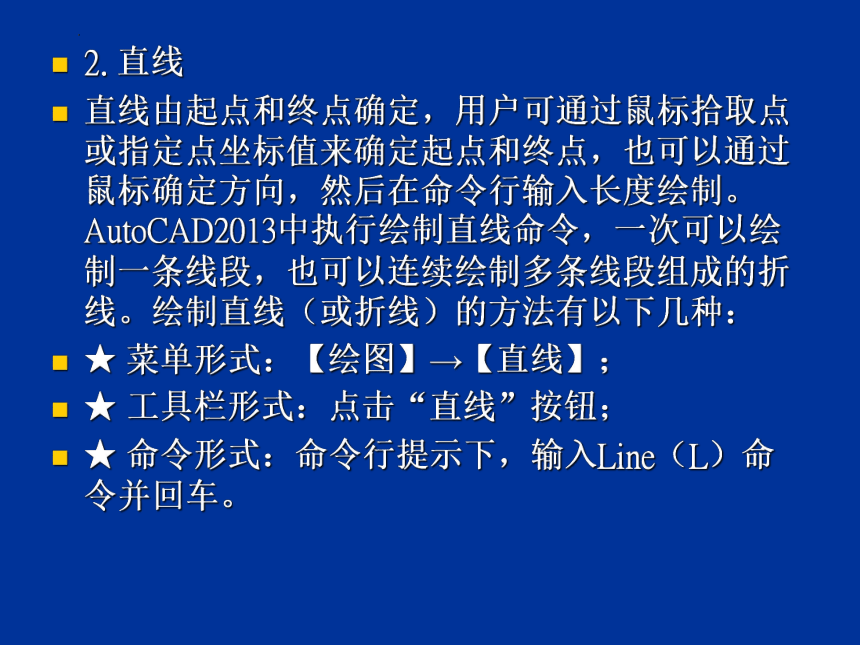

2. 直线
直线由起点和终点确定，用户可通过鼠标拾取点或指定点坐标值来确定起点和终点，也可以通过鼠标确定方向，然后在命令行输入长度绘制。AutoCAD2013中执行绘制直线命令，一次可以绘制一条线段，也可以连续绘制多条线段组成的折线。绘制直线（或折线）的方法有以下几种：
★ 菜单形式：【绘图】→【直线】；
★ 工具栏形式：点击“直线”按钮；
★ 命令形式：命令行提示下，输入Line（L）命令并回车。

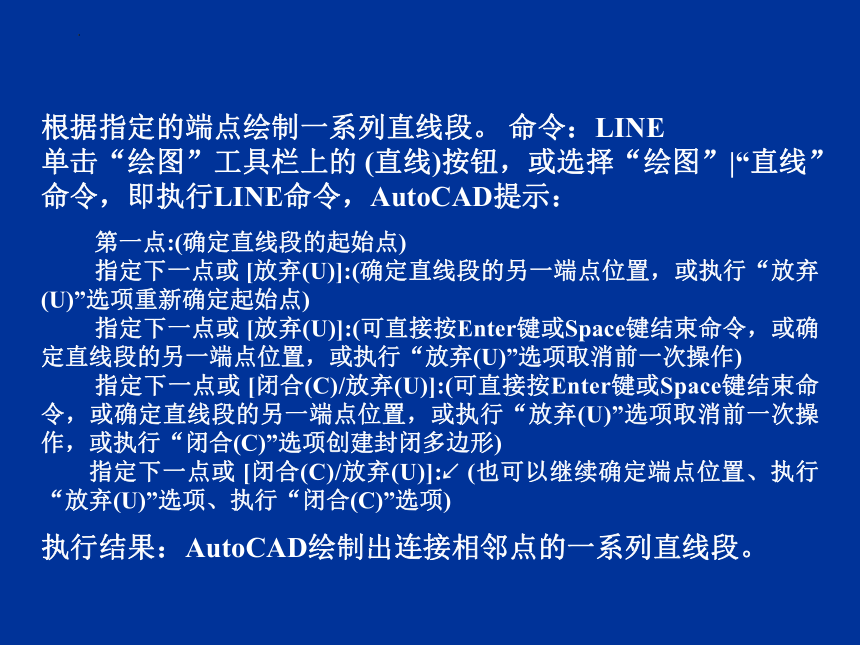

根据指定的端点绘制一系列直线段。 命令：LINE
单击“绘图”工具栏上的 (直线)按钮，或选择“绘图”|“直线”命令，即执行LINE命令，AutoCAD提示：
第一点:(确定直线段的起始点)
指定下一点或 [放弃(U)]:(确定直线段的另一端点位置，或执行“放弃(U)”选项重新确定起始点)
指定下一点或 [放弃(U)]:(可直接按Enter键或Space键结束命令，或确定直线段的另一端点位置，或执行“放弃(U)”选项取消前一次操作)
指定下一点或 [闭合(C)/放弃(U)]:(可直接按Enter键或Space键结束命令，或确定直线段的另一端点位置，或执行“放弃(U)”选项取消前一次操作，或执行“闭合(C)”选项创建封闭多边形)
指定下一点或 [闭合(C)/放弃(U)]:↙(也可以继续确定端点位置、执行“放弃(U)”选项、执行“闭合(C)”选项)
执行结果：AutoCAD绘制出连接相邻点的一系列直线段。

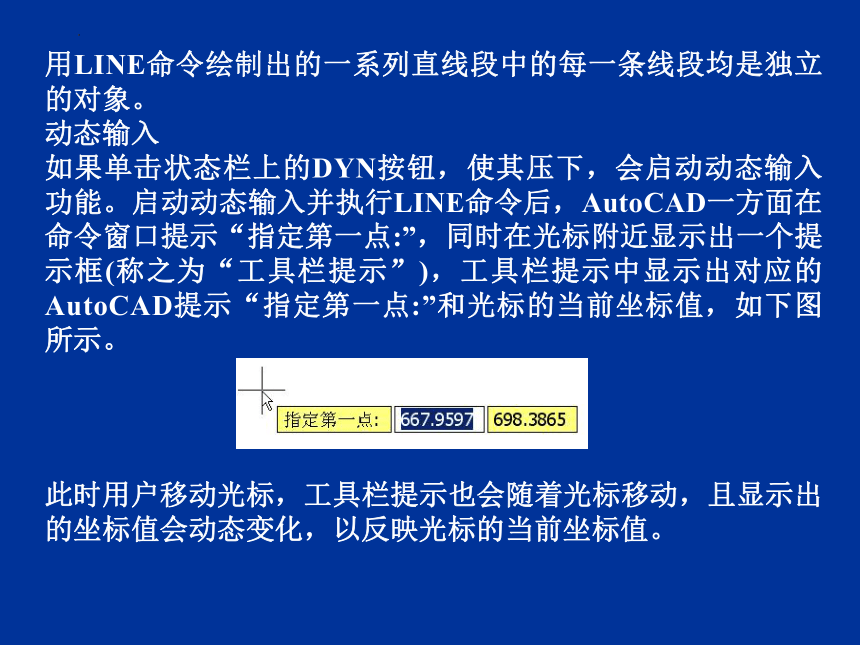

用LINE命令绘制出的一系列直线段中的每一条线段均是独立的对象。
动态输入
如果单击状态栏上的DYN按钮，使其压下，会启动动态输入功能。启动动态输入并执行LINE命令后，AutoCAD一方面在命令窗口提示“指定第一点:”，同时在光标附近显示出一个提示框(称之为“工具栏提示”)，工具栏提示中显示出对应的AutoCAD提示“指定第一点:”和光标的当前坐标值，如下图所示。
此时用户移动光标，工具栏提示也会随着光标移动，且显示出的坐标值会动态变化，以反映光标的当前坐标值。

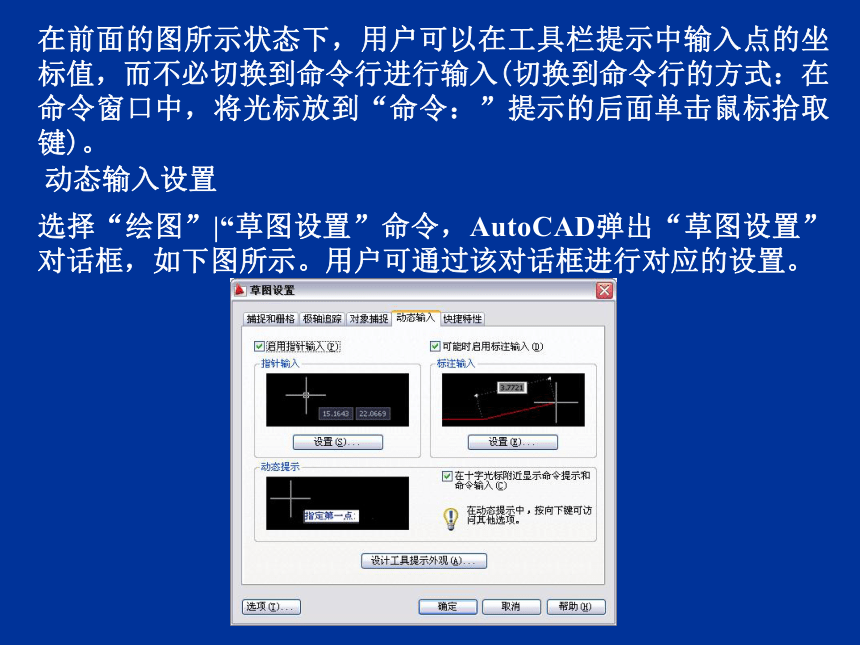

在前面的图所示状态下，用户可以在工具栏提示中输入点的坐标值，而不必切换到命令行进行输入(切换到命令行的方式：在命令窗口中，将光标放到“命令：”提示的后面单击鼠标拾取键)。
动态输入设置
选择“绘图”|“草图设置”命令，AutoCAD弹出“草图设置”对话框，如下图所示。用户可通过该对话框进行对应的设置。

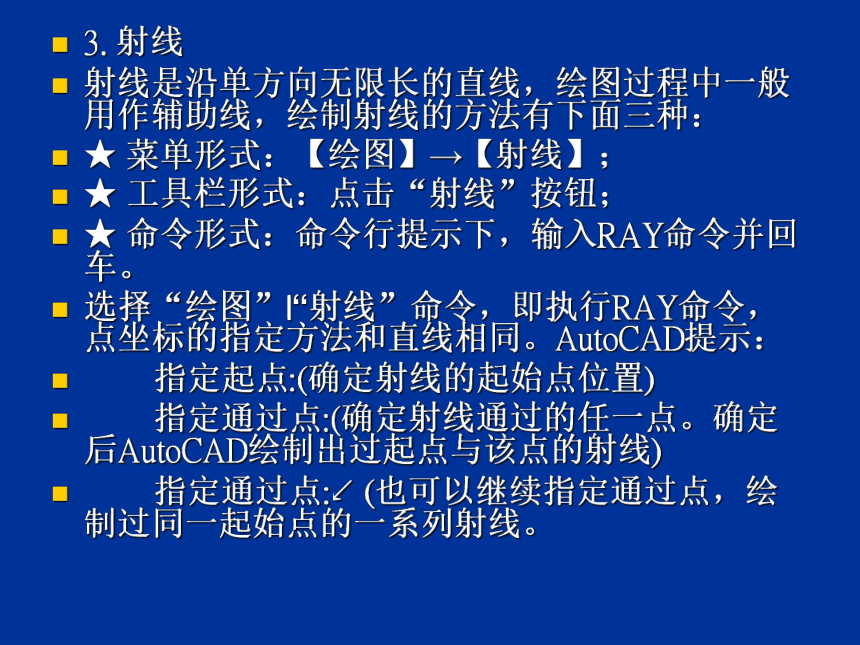

3. 射线
射线是沿单方向无限长的直线，绘图过程中一般用作辅助线，绘制射线的方法有下面三种：
★ 菜单形式：【绘图】→【射线】；
★ 工具栏形式：点击“射线”按钮；
★ 命令形式：命令行提示下，输入RAY命令并回车。
选择“绘图”|“射线”命令，即执行RAY命令，点坐标的指定方法和直线相同。AutoCAD提示：
指定起点:(确定射线的起始点位置)
指定通过点:(确定射线通过的任一点。确定后AutoCAD绘制出过起点与该点的射线)
指定通过点:↙(也可以继续指定通过点，绘制过同一起始点的一系列射线。

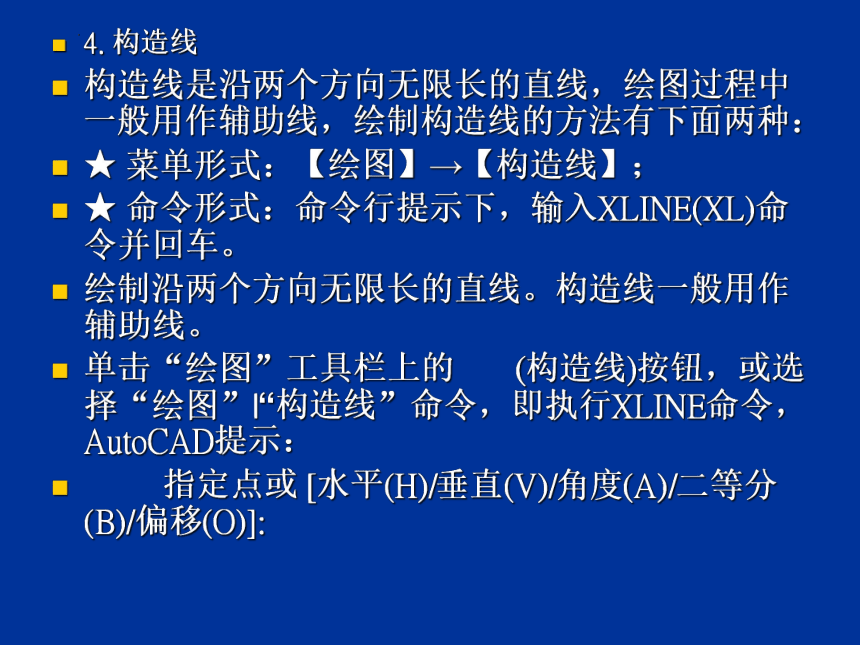

4. 构造线
构造线是沿两个方向无限长的直线，绘图过程中一般用作辅助线，绘制构造线的方法有下面两种：
★ 菜单形式：【绘图】→【构造线】；
★ 命令形式：命令行提示下，输入XLINE(XL)命令并回车。
绘制沿两个方向无限长的直线。构造线一般用作辅助线。
单击“绘图”工具栏上的 (构造线)按钮，或选择“绘图”|“构造线”命令，即执行XLINE命令，AutoCAD提示：
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:

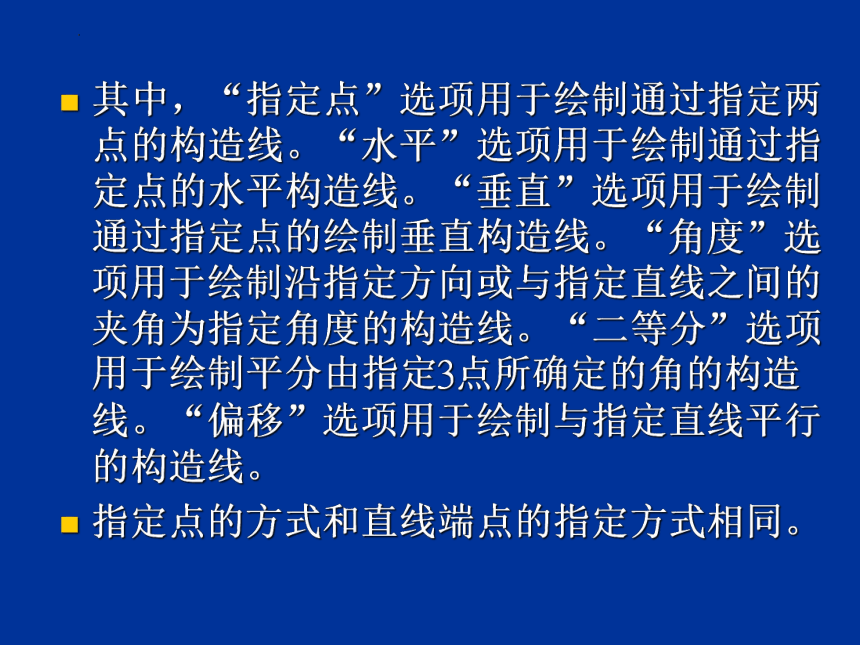

其中，“指定点”选项用于绘制通过指定两点的构造线。“水平”选项用于绘制通过指定点的水平构造线。“垂直”选项用于绘制通过指定点的绘制垂直构造线。“角度”选项用于绘制沿指定方向或与指定直线之间的夹角为指定角度的构造线。“二等分”选项用于绘制平分由指定3点所确定的角的构造线。“偏移”选项用于绘制与指定直线平行的构造线。
指定点的方式和直线端点的指定方式相同。
5. 多段线
多段线，又称多义线，是作为单个对象创建的相互连接的序列线段，可以创建直线段、弧线段或两者的组合线段。AutoCAD2013中多段线是一个独立的实体，绘制多段线的方法有下面三种：
★ 菜单形式：【绘图】→【多段线】；
★ 工具栏形式：点击“多段线”按钮；
★ 命令形式：命令行提示下，输入Pline（PL）命令并回车。
例：绘制下图所示的箭头。
命令: PLINE
指定起点:
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @50,0
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
指定起点宽度 <0.0000>: 10
指定端点宽度 <10.0000>: 0
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @20,0
按【Esc】键完成命令的执行，得到下图所示的箭头。
箭头示意图
例：绘制如下图所示的多段线。
多段线
命令行输入多段线命令：PLINE //启用多段线的绘制
指定起点: //指定多段线的起点
当前线宽为 0.0000 //指定多段线的线宽
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @100,0 //绘制直线部分
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a //绘制半圆部分
指定圆弧的端点或
[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: ce //选择半圆的圆心
指定圆弧的圆心: @0,25 //指定半圆的圆心
指定圆弧的端点或 [角度(A)/长度(L)]: @0,25 //指定半圆的端点
指定圆弧的端点或
[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: l //绘制直线部分
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @-100,0
//指定直线端点
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: c//绘完成图形绘制
6. 多线的绘制及编辑
AutoCAD2013中多线由1至16条平行线组成，这些平行线称为元素，元素的线型和颜色等特性、数量和间距可以设置。绘制多线时，可以使用系统默认的STANDARD样式，也可由用户自行创建一个样式。绘制多线之前，用户根据需要自行设置多线的对正方式和比例。其中对正方式确定将在光标的哪一侧绘制多线，或者是否位于光标的中心上。多线比例用来控制多线的全局宽度（使用当前单位）。多线比例不影响线型比例，如果要修改多线比例，可能需要对线型比例做相应的修改，以防点或划线的尺寸不正确。多线的绘制方法有菜单形式和命令形式。
★ 菜单形式：【绘图】→【多线】；
★ 命令形式：命令行提示下，输入Mline（ML）命令并回车。
命令选项说明：
指定起点：指定多线的起点。
对正(J)：对正类型包括上、下、无三种类型，每种对正类型对应一种绘图效果。如果对正方式为上，则在光标下方或右方绘制多线，在指定点处将会出现具有最大正偏移值的直线。如果对正方式为无，则将光标作为原点绘制多线，此时mlstyle命令中“元素特性”的偏移0.0将在指定点处。如果对正方式为下，则在光标上方或左方绘制多线，此时在指定点处将出现具有最大负偏移值的直线。
比例(S)：控制多线的全局宽度。该比例不影响元素的线型比例。需要说明的是模型空间中元素间距为比例值与多线样式中设置偏移量的乘积，这个比例基于在多线样式定义中建立的宽度。绘制多线时比例因子为2，其宽度是样式定义宽度的两倍；负比例因子将翻转偏移元素的次序；当从左至右绘制多线时，偏移最小的多线绘制在顶部。负比例因子的绝对值也会影响比例。比例因子为 0 将使多线变为单一的直线。
样式(ST)：选择多线的样式。绘图过程中用户可以自行设定多线样式，或者在已有样式中进行选择、创建、修改、保存和加载。用户通过多线样式设置控制元素的数目和每个元素的特性。
用户可以通过菜单形式或命令形式调出“多线样式”对话框，具体方法如下：
★ 菜单形式：【格式】→【多线样式】；
★ 命令形式：命令行提示下，输入Mlstyle命令并回车。
多线的编辑方法有三种：
★ 菜单形式：【修改】→【对象】→【多线】；
★ 命令形式：命令行提示下，输入Mledit命令并回车；
★ 双击绘制的多线。
这三种方法都可以调出“多线编辑工具”对话框。
“多线编辑工具”对话框
7. 正多边形
AutoCAD2013中绘制正多边形的命令可绘制边数为3~1024的正多边形。启动正多边形绘制命令的方法有以下三种：
★ 菜单形式：【绘图】→【多边形】；
★ 工具栏形式：点击“多边形”按钮；
★ 命令形式：命令行提示下，输入Polygon（POL）命令并回车。
多边形绘制命令中，用户通过选择不同选项，可使用内接圆、外接圆或指定边长等三种方法来绘制正多边形。
执行多段线绘制命令，AutoCAD提示：
指定正多边形的中心点或 [边(E)]:
(1) 指定正多边形的中心点
此默认选项要求用户确定正多边形的中心点，指定后将利用多边形的假想外接圆或内切圆绘制等边多边形。执行该选项，即确定多边形的中心点后，AutoCAD提示：
输入选项 [内接于圆(I)/外切于圆(C)]:
其中，“内接于圆”选项表示所绘制多边形将内接于假想的圆。” “外切于圆”选项表示所绘制多边形将外切于假想的圆。
(2) 边
根据多边形某一条边的两个端点绘制多边形。
8. 矩形
AutoCAD2013中，用户可以绘制多种类型矩形，如倒角矩形、圆角矩形，并可以设置边线的宽度与厚度。
绘制矩形有以下三种方法：
★菜单形式：【绘图】→【矩形】；
★工具栏形式：点击“矩形”按钮；
★命令形式：命令行提示下，输入Rectang（REC）命令并回车。
执行RECTANG命令，AutoCAD提示：
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
其中，“指定第一个角点”选项要求指定矩形的一角点。执行该选项，AutoCAD提示：
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
此时可通过指定另一角点绘制矩形，通过“面积”选项根据面积绘制矩形，通过“尺寸”选项根据矩形的长和宽绘制矩形，通过“旋转”选项表示绘制按指定角度放置的矩形。
1.3.2 曲线类几何图形的绘制
1. 圆弧
AutoCAD2013中用户有三种方式绘制圆弧：直接绘制；通过修剪圆的方式绘制；使用“圆角”命令绘制。这里重点介绍直接绘制圆弧，后两种绘制方式将在平面图形的编辑部分介绍。
★ 菜单形式：【绘图】→【圆弧】，如下图所示的圆弧下拉菜单中选择相应的绘制方式, 其中，参数中的“角度”是指包含角，即圆弧圆心或圆弧起点与当前光标所在位置连线与X轴夹角； “方向”是指圆弧起点的切线方向；
★ 工具栏形式：点击“圆弧”按钮；
★ 命令形式：命令行提示下，输入ARC（A）命令并回车。
圆弧下拉菜单
2. 圆
圆是建筑工程图样中经常用到的图元，可以用来表示定位轴线编号、详图符号、指北针等。AutoCAD2013中用户可采用菜单
形式、工具栏形式或命令形式绘制圆，确
定圆的方式有圆心+半径、圆心+半径、三点、两点（直径端点）、相切+相切+半径、相切+相切+相切等，这些方式是根据圆心、半径、直径和圆上点的参数来控制的，用户可根据已知条件选择具体的参数，如下图所示。
绘制圆的各种方式
3. 云线
由连续圆弧组成的多段线构成云状线，线中弧长最大值和最小值可设定。云线绘制命令在系统注册表中存储上一次使用的圆弧长度。在具有不同比例因子的图形中使用该命令时，用dimscale 的值乘以此值来保持一致，最大弧长不能大于最小弧长的三倍。
绘制云线的方法有下面三种：
★ 菜单形式：【绘图】→【修订云线】；
★ 工具栏形式：点击“云线”按钮；
★ 命令形式：命令行提示下，输入Revcloud命令并回车。
4. 样条曲线
首先由用户指定一定数量、位置确定的拟合点或控制点，然后AutoCAD2013自行拟合出一条光滑的通过或最大程度的接近这些拟合点或控制点的曲线，这条曲线就是样条曲线。用户可以通过该命令绘制一些地形图中的等高线、绘制盘形凸轮轮廓曲线、局部剖面图的分界线等。确定样条曲线至少需要起点、终点和曲线上任意一点，拟合点越多曲线越精确，绘制方法有以下三种：
★ 菜单形式：【绘图】→【样条曲线】→【拟合点】/【控制点】；
★ 工具栏形式：点击“样条曲线”按钮；
★ 命令形式：命令行提示下，输入Spline（SPL）命令并回车。
5. 椭圆或椭圆弧
椭圆由定义其长度和宽度的两条轴决定。较长的轴称为长轴，较短的轴称为短轴，建筑施工图中常用来表示轴测投影或特殊构配件。AutoCAD2013中用户可以绘制椭圆（首尾相连的封闭图形）和椭圆弧（首尾不相连，椭圆的一部分），绘制椭圆弧和椭圆的方法基本相同，在椭圆绘制过程中选择[圆弧（A）]选项，即可根据提示完成椭圆弧的绘制，详见椭圆的绘制过程。绘制椭圆的方法有下面三种：
★ 菜单形式：【绘图】→【椭圆】→【圆心】/【轴、端点】/【圆弧】；
★ 工具栏形式：点击“椭圆”按钮；
★ 命令形式：命令行提示下，输入Ellipse（EL）命令并回车。
1.3.3 图案填充
AutoCAD2013中用户可以使用预定义填充图案、使用当前线型定义简单的线图案或自行创建更复杂的填充图案完成选定区域的图案填充。建筑工程图样中常用图案填充方式有两种：实体填充，使用实体颜色填充区域；渐变填充，在一种颜色的不同灰度之间或两种颜色之间使用过渡。渐变填充提供光源反射到对象上的外观，可用于增强演示图形。图案填充效果取决于填充图案的类型、填充区域的范围、角度及比例等参数的设定。
一般情况下，一个填充区域选择一种填充图案就可以表达清楚构件材料（如通用建筑材料图例），必要时用户可以在一个填充区域选择两种多多种填充图案表达构件材料（如钢筋混凝土构件）。启动图案填充命令有三种方式：
★ 菜单形式：【绘图】→【图案填充】；
★ 工具栏形式：点击“图案填充”按钮；
★ 命令形式：命令行提示下，输入Hatch（H）命令并回车。
“图案填充和渐变色”对话框
用户可以从以下选项中选择填充的图案及渐变色：
（a）“ANSI”选项卡 （b）“ISO”选项卡
（c）“其他预定义”选项卡 （d）“自定义”选项卡
“渐变色”选项卡 “选择颜色”对话框
1.3.4图层
图层相当于手工绘图中使用的重叠图纸，是绘图过程中主要组织工具。用户可以通过图层组织信息以及执行线型、颜色和其他特性。通过创建图层，可以将类型相似的对象指定给同一个图层使其相关联。AutoCAD2013中图层操作包括将图层置为当前图层，添加新图层，删除图层和重命名图层，指定图层特性、打开和关闭图层、全局地或按视口冻结和解冻图层、锁定和解锁图层、设置图层的打印样式以及打开和关闭图层打印，过滤在“图层特性管理器”中显示的图层名，保存和恢复图层状态及特性设置等。
下面三种方法都可以调出 “图层特性管理器”对话框，然后进行相关操作：
★ 菜单形式：【格式】→【图层】；
★ 工具栏形式：点击“图层”按钮；
★ 命令形式：命令行提示下，输入LAYER（LA）命令并回车。
“图层特性管理器”对话框
1.3.5 图块
建筑工程图样绘制过程中，经常会遇到一些需要反复使用的图形，如门窗、标高符号等图例，每次使用都重复绘制是非常繁琐而且没有必要的。AutoCAD2013提供了图块功能，用户只需将这些图形定义为图块，即可用图块插入的方式十分便捷的重复利用。图块是一组图形实体的总称，可以作为一个单独的、完整的对象来操作，包括内部图块和外部图块两种类型。内部图块是仅在本图形中存在和使用的图块，外部图块则可以在其他图形中使用。用户根据需要可以将图块按照设定的缩放比例和旋转角度插入到指定的任何一个位置，也可以对整个图块进行复制、移动、旋转、比例缩放、镜像、删除等编辑操作。
1．内部图块的定义
首先绘制组成图块的一组图形，然后选用下面任一种方法都可以调出 “块定义”对话框来定义内部图块，内部图块只能存在、使用于所属图形文件中：
★ 菜单形式：【绘图】→【块】→【创建】；
★ 工具栏形式：点击“创建块”按钮；
★ 命令形式：命令行提示下，输入Block（B）命令并回车。
“块定义”对话框 “快速选择”对话框
2.外部图块的定义
和内部图块不同的是，外部图块不仅可以选择本图形中已有图块、整个图形或用户选定的一组图形作为构成内容，来源更加广泛，定义外部图块后，用户可在该图形文件或其他文件中进行调用，外部图块将表现为一个文件。用户可使用命令形式调出“写块”对话框来定义外部图块：命令行提示下，输入Wblock（W）命令并回车。
“写块”对话框 “浏览图形文件”对话框
3．图块插入
（1）利用Insert命令插入图块
可以通过下列三种方法启动Insert命令，调出 “插入”对话框：
★ 工具栏形式：单击“插入块”按钮；
★ 菜单形式：【插入】→【块】；
★ 命令形式：命令行提示下，输入Insert（I）命令并回车。
在“插入”对话框中，用户可以对插入点、插入比例等内容进行设置。
（2）利用Minsert命令插入图块
Minsert命令能够在矩形阵列中一次完成图块的多个引用 。
“插入”对话框
4. 图块属性的定义
图块属性特征包括标记（标识属性的名称）、插入块时显示的提示、值的信息、文字格式、位置和任何可选模式（不可见、固定、验证和预置）。创建属性定义后，定义块时可以将属性当作一个对象来选择。插入块时都将用指定的属性文字作为提示。用户可以使用命令形式或菜单形式调出 “属性定义”对话框，来定义属性模式、属性标记、属性提示、属性值、插入点以及属性的文字选项等内容。
★ 菜单形式：【绘图】→【块】→【定义属性】；
★ 命令形式：命令行提示下，输入Attdef（ATT）命令并回车。
“属性定义”对话框 “增强属性编辑器”对话框
例：绘制下列平面图形,其中B、C两点分别为直线AD的等分点，不需尺寸标注和点编号注写。
绘图过程：
命令: LINE
指定第一个点: //通过拾取点的方式找到E点
指定下一点或 [放弃(U)]: @50,0 //通过点坐标的方式找到D点
指定下一点或 [放弃(U)]: @0,30 //通过点坐标的方式找到A点
指定下一点或 [闭合(C)/放弃(U)]: c //闭合操作完成三角形的绘制
命令: DIVIDE
选择要定数等分的对象: //将直线AD三等分
输入线段数目或 [块(B)]: 3 //指定线段数目
命令: '_ddptype 正在重生成模型。 //设置等分点的点样式，凸显B、C两点
命令: LINE
指定第一个点: //选择E点
指定下一点或 [放弃(U)]: //选择等分点C点
指定下一点或 [放弃(U)]: //按Esc键退出命令，完成直线EC的绘制
命令: LINE
指定第一个点: //选择E点
指定下一点或 [放弃(U)]: //选择等分点B点
指定下一点或 [放弃(U)]: //按Esc键退出命令，完成直线EC的绘制
命令: '_ddptype 正在重生成模型。 //设置等分点的点样式，将B、C两点的显示样式改成普通样式。
例：用三种不同的方式绘制如下图所示的正六边形，不需尺寸标注和点编号注写。
（a）内接于圆方式 （b）外切于圆方式 （c）边长方式
绘图过程：
方式一： 内接于圆方式绘制正六边形
命令: _polygon
输入边的数目 <4>: 6 //输入正六边形的边数为6
指定正多边形的中心点或 [边(E)]: //拾取圆心点A
输入选项 [内接于圆(I)/外切于圆(C)] : I //选择“内接于圆”方式
指定圆的半径: 60 //指定正六边形外接圆半径为60
完成第一种方式绘制，得到如图（a）所示的平面图形。
方式二： 外切于圆方式绘制正六边形
命令: _polygon
输入边的数目 <4>: 6 //输入正六边形的边数为6
指定正多边形的中心点或 [边(E)]: //拾取圆心点A
输入选项 [内接于圆(I)/外切于圆(C)] : C //选择“外切于圆”方式
指定圆的半径: 60 //指定正六边形内切圆半径为60
完成第二种方式绘制，得到如图（b）所示的平面图形。
方式三： 边长方式绘制正六边形。
命令: _polygon
输入边的数目 <4>: 6 //输入正六边形的边数为6
指定正多边形的中心点或 [边(E)]:E //选择“边”方式
指定边的第一个端点: //指定边长的一个端点A
指定边的第二个端点: @60<15 //指定边长的另一个端点B
完成第三种方式绘制，得到如图（c）所示的平面图形。
注意：
（1）AB的长度决定了正多边形的边长，点A和点B的相对方向决定了正多边形的放置角度。系统按AB的顺序以逆时针方向生成正多边形。
（2）用“正多边形”命令生成的是多段线构成的作为一个整体的正多边形，可以用“分解”命令将其分解成独立的线段。
