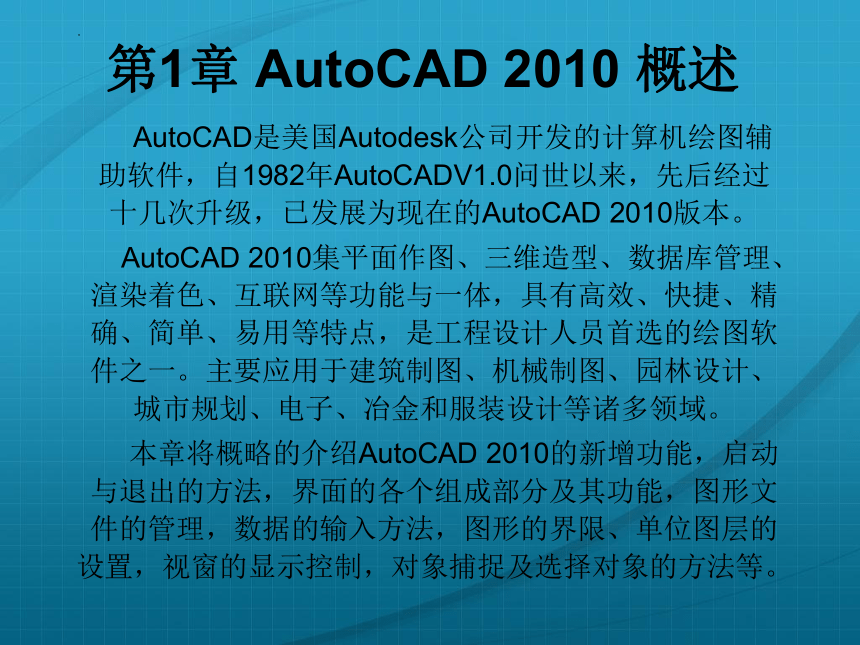

第1章 AutoCAD 2010 概述
AutoCAD是美国Autodesk公司开发的计算机绘图辅助软件，自1982年AutoCADV1.0问世以来，先后经过十几次升级，已发展为现在的AutoCAD 2010版本。
AutoCAD 2010集平面作图、三维造型、数据库管理、渲染着色、互联网等功能与一体，具有高效、快捷、精确、简单、易用等特点，是工程设计人员首选的绘图软件之一。主要应用于建筑制图、机械制图、园林设计、城市规划、电子、冶金和服装设计等诸多领域。
本章将概略的介绍AutoCAD 2010的新增功能，启动与退出的方法，界面的各个组成部分及其功能，图形文件的管理，数据的输入方法，图形的界限、单位图层的设置，视窗的显示控制，对象捕捉及选择对象的方法等。

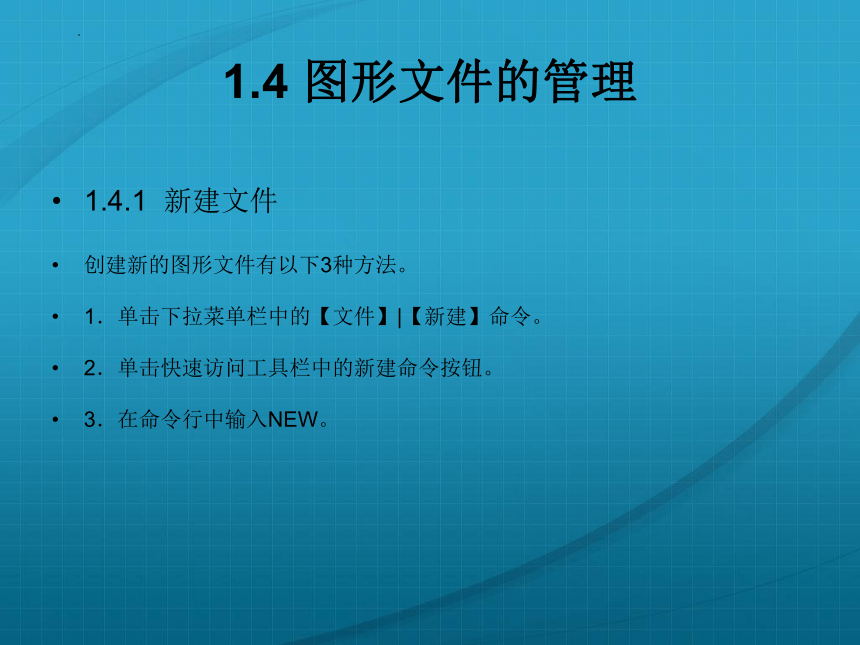

1.4 图形文件的管理
1.4.1 新建文件
创建新的图形文件有以下3种方法。
1．单击下拉菜单栏中的【文件】|【新建】命令。
2．单击快速访问工具栏中的新建命令按钮。
3．在命令行中输入NEW。

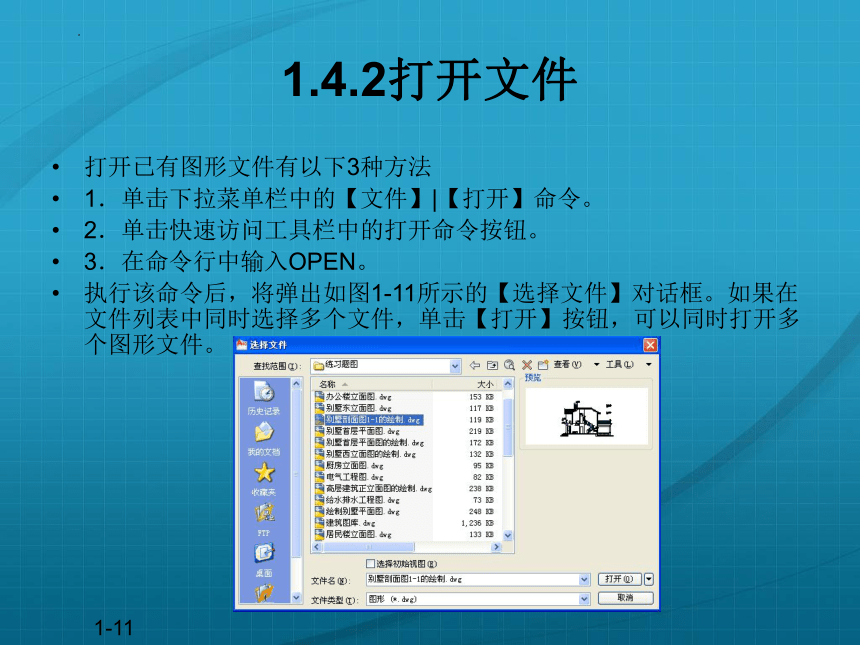

1.4.2打开文件
打开已有图形文件有以下3种方法
1．单击下拉菜单栏中的【文件】|【打开】命令。
2．单击快速访问工具栏中的打开命令按钮。
3．在命令行中输入OPEN。
执行该命令后，将弹出如图1-11所示的【选择文件】对话框。如果在文件列表中同时选择多个文件，单击【打开】按钮，可以同时打开多个图形文件。
1-11
1.4.3保存文件
保存图形文件的方法如下。
1．单击下拉菜单栏中的【文件】|【保存】命令。
2．单击快速访问工具栏中的保存命令按钮。
3．在命令行中输入SAVE。
执行该命令后，如果文件已命名，则AutoCAD自动保存；如果文件未命名，是第一次保存，系统将弹出如图1-12所示的【图形另存为】对话框。可以在【保存于】下拉表框中选择文件夹和盘符，在文件列表框中选择文件的保存目录，在【文件名】文本框中输入文件名，并从【文件类型】下拉列表中选择保存文件的类型，设置完成后单击【保存】按钮。
1-12

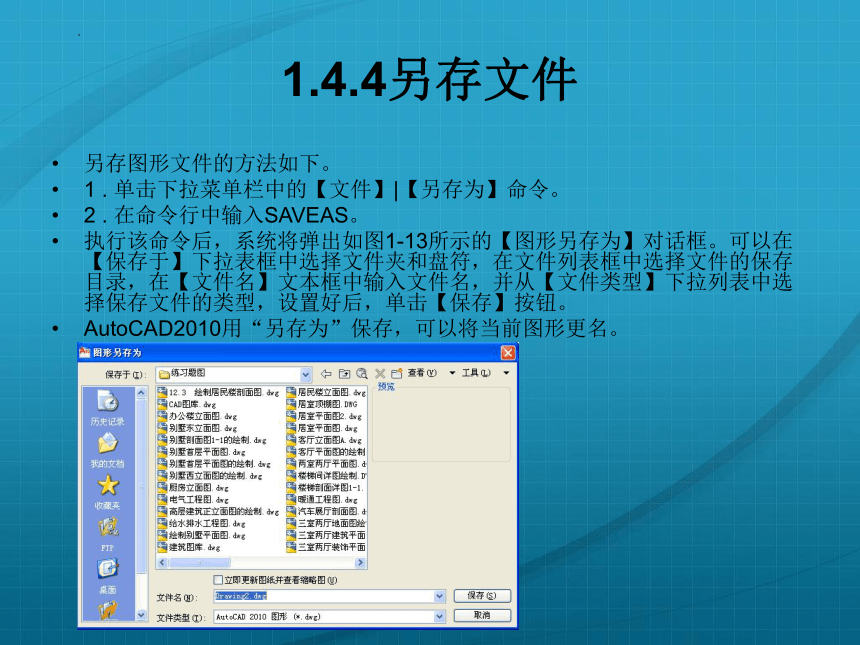

1.4.4另存文件
另存图形文件的方法如下。
1 . 单击下拉菜单栏中的【文件】|【另存为】命令。
2 . 在命令行中输入SAVEAS。
执行该命令后，系统将弹出如图1-13所示的【图形另存为】对话框。可以在【保存于】下拉表框中选择文件夹和盘符，在文件列表框中选择文件的保存目录，在【文件名】文本框中输入文件名，并从【文件类型】下拉列表中选择保存文件的类型，设置好后，单击【保存】按钮。
AutoCAD2010用“另存为”保存，可以将当前图形更名。

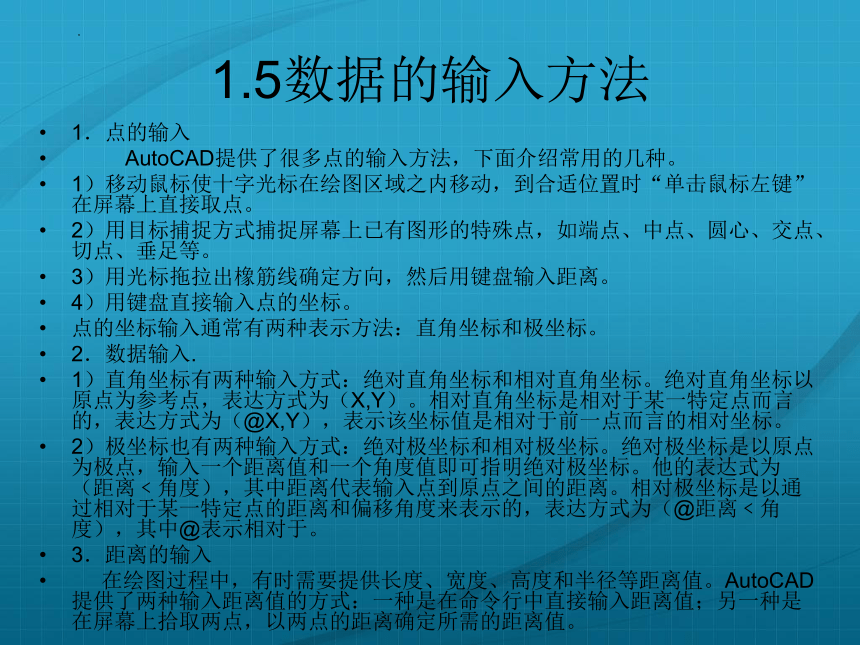

1.5数据的输入方法
1．点的输入
AutoCAD提供了很多点的输入方法，下面介绍常用的几种。
1）移动鼠标使十字光标在绘图区域之内移动，到合适位置时“单击鼠标左键”在屏幕上直接取点。
2）用目标捕捉方式捕捉屏幕上已有图形的特殊点，如端点、中点、圆心、交点、切点、垂足等。
3）用光标拖拉出橡筋线确定方向，然后用键盘输入距离。
4）用键盘直接输入点的坐标。
点的坐标输入通常有两种表示方法：直角坐标和极坐标。
2．数据输入.
1）直角坐标有两种输入方式：绝对直角坐标和相对直角坐标。绝对直角坐标以原点为参考点，表达方式为（X,Y）。相对直角坐标是相对于某一特定点而言的，表达方式为（@X,Y），表示该坐标值是相对于前一点而言的相对坐标。
2）极坐标也有两种输入方式：绝对极坐标和相对极坐标。绝对极坐标是以原点为极点，输入一个距离值和一个角度值即可指明绝对极坐标。他的表达式为（距离﹤角度），其中距离代表输入点到原点之间的距离。相对极坐标是以通过相对于某一特定点的距离和偏移角度来表示的，表达方式为（@距离﹤角度），其中@表示相对于。
3．距离的输入
在绘图过程中，有时需要提供长度、宽度、高度和半径等距离值。AutoCAD提供了两种输入距离值的方式：一种是在命令行中直接输入距离值；另一种是在屏幕上拾取两点，以两点的距离确定所需的距离值。

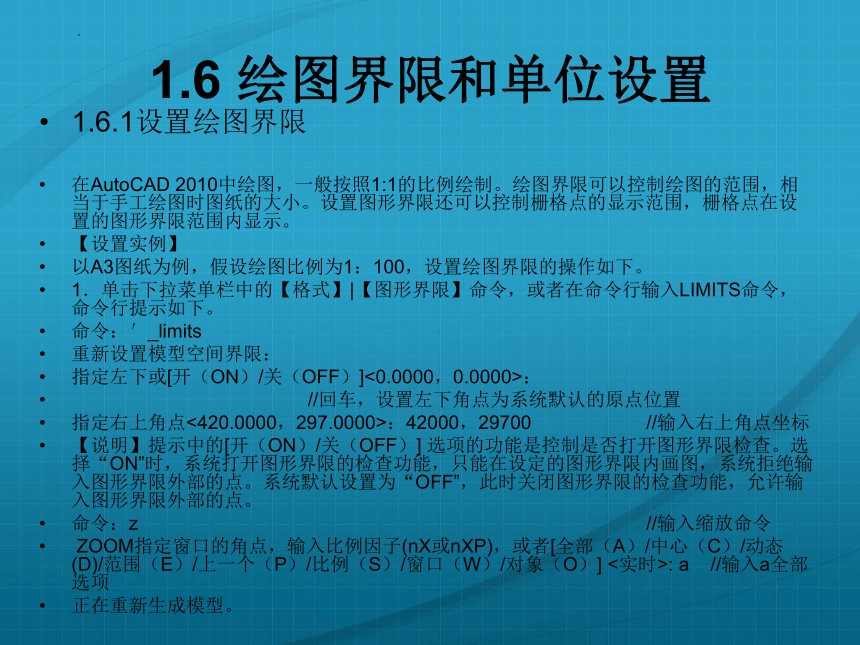

1.6 绘图界限和单位设置
1.6.1设置绘图界限
在AutoCAD 2010中绘图，一般按照1:1的比例绘制。绘图界限可以控制绘图的范围，相当于手工绘图时图纸的大小。设置图形界限还可以控制栅格点的显示范围，栅格点在设置的图形界限范围内显示。
【设置实例】
以A3图纸为例，假设绘图比例为1：100，设置绘图界限的操作如下。
1．单击下拉菜单栏中的【格式】|【图形界限】命令，或者在命令行输入LIMITS命令，命令行提示如下。
命令：＇_limits
重新设置模型空间界限：
指定左下或[开（ON）/关（OFF）]<0.0000，0.0000>：
//回车，设置左下角点为系统默认的原点位置
指定右上角点<420.0000，297.0000>：42000，29700 //输入右上角点坐标
【说明】提示中的[开（ON）/关（OFF）] 选项的功能是控制是否打开图形界限检查。选择“ON”时，系统打开图形界限的检查功能，只能在设定的图形界限内画图，系统拒绝输入图形界限外部的点。系统默认设置为“OFF”，此时关闭图形界限的检查功能，允许输入图形界限外部的点。
命令：z //输入缩放命令
ZOOM指定窗口的角点，输入比例因子(nX或nXP)，或者[全部（A）/中心（C）/动态(D)/范围（E）/上一个（P）/比例（S）/窗口（W）/对象（O）] <实时>: a //输入a全部选项
正在重新生成模型。
1.6.2 设置绘图单位
在绘图时应先设置图形的单位，即图上一个单位所代表的实际距离，设置方法如下。
单击下拉菜单栏中的【格式】|【单位】命令，或者在命令行输入UNITS或UN，弹出 【图形单位】对话框，如图1-14所示。
1．设置长度单位及精度
在【长度】选项区域中，可以从【类型】下拉列表框提供的5个选项中选择一种长度单位，还可以根据绘图的需要从【精度】下拉列表框中选择一种合适的精度。
2．角度的类型、方向及精度
在【角度】选项区域中，可以在【类型】下拉表框中选择一种合适的角度单位，并根据绘图的需要在【精度】下拉列表框中选择一种合适的精度。【顺时针】复选框用来确定角度的正方向，当该复选框没有选中时，系统默认角度的正方向为逆时针；当该复选框选中时，表示以顺时针方向作为角度的正方向。
单击【方向】按钮，将弹出【方向控制】对话框，如图1-15所示。该对话框用来设置角度的0度方向，默认以正东的方向为0度角。
3．设置插入时的缩放单位
控制使用工具选项板拖入当前图形的块的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，应选择“无单位”
1.7 图层设置
图层是AutoCAD2010用来组织图形的重要工具之一，用来分类组织不同的图形信息。 AutoCAD2010的图层可以被想象为一张透明的图纸，每一图层绘制一类图形，可以指定在该层上绘图用的线形、线宽和颜色，所有的图纸层叠在一起，就组成了一个AutoCAD的完整图形。
1．图层的特点
图层具有如下特点：
1）每个图层对应一个图层名。其中系统默认设置的图层是“0”层，该图层不能删除。其余图层可以单击“图层特性管理器”中新建图层按钮 建立，数量不限。
2）各图层具有相同的坐标系，每一图层对应一种颜色、一种线型、一种线宽。
3）当前图层只有一个，且只能在当前图层绘制图形。
4）图层具有打开、关闭、冻结、解冻、锁定和解锁等特征。
2.【图层特性管理器】对话框
1）打开【图层特性管理器】对话框
单击下拉菜单【格式】|【图层】，弹出【图层特性管理器】对话框， 如图1-16所示。
1-16
2）打开|关闭按钮
系统默认该按钮处于打开状态，此时该图层上的图形可见。单击打开按钮，将变成关闭状态，此时该图层上的图形不可见。且不能打印或由绘图仪输出。但重生成图形时，图层上的实体仍将重新生成。
3）冻结|解冻按钮
该按钮也用于控制图层是否可见。当图层被冻结时，该层上的实体不可见且不能输出，也不能进行重生成、消隐和渲染等操作，可明显提高许多操作的处理速度；而解冻图层是可见的，可进行上述操作。
4）锁定|解锁按钮
控制该图层上的实体是否可修改。锁定图层上的实体不能进行删除、复制等修改操作，但仍可见。且可以绘制新的图形。
5）设置图层颜色
单击颜色图标按钮，可弹出【选择颜色】对话框，如图1-17所示。从中选择一种颜色作为图层的颜色。
1-17
【注意】一般创建图形时，要采用该图层对应的颜色，应该设置为随层“Bylayer”颜色方式。
6）设置图层线型
单击【图层特性管理器】对话框中的线形“Continuous”，弹出【选择线型】对话框，如图1-18所示。如需加载其他类型的线型，只需单击【加载】按钮，即可弹出【加载或重载线型】对话框，从中可以选择各种需要的线型，如图1-19所示。选择“CENTER”，单击“确定”，返回【选择线型】对话框，重新选择新线型“CENTER”，再单击“确定”，最终完成新线型的设置。
1-19
【注意】一般创建图形时，要采用该图层对应的线型，称为随层“Bylayer”线型方式。
7）设置图层线宽
单击线宽图标按钮，弹出【线宽】对话框，从中可以选择该图层合适的线宽，如图1-20所示。
【注意】单击下拉菜单栏中的【格式】|【线宽】命令，可弹出【线宽设置】对话框，如图1-21所示。默认线宽为0.25mm，单击选择新线宽后，再单击“确定”完成设置。
1-21
