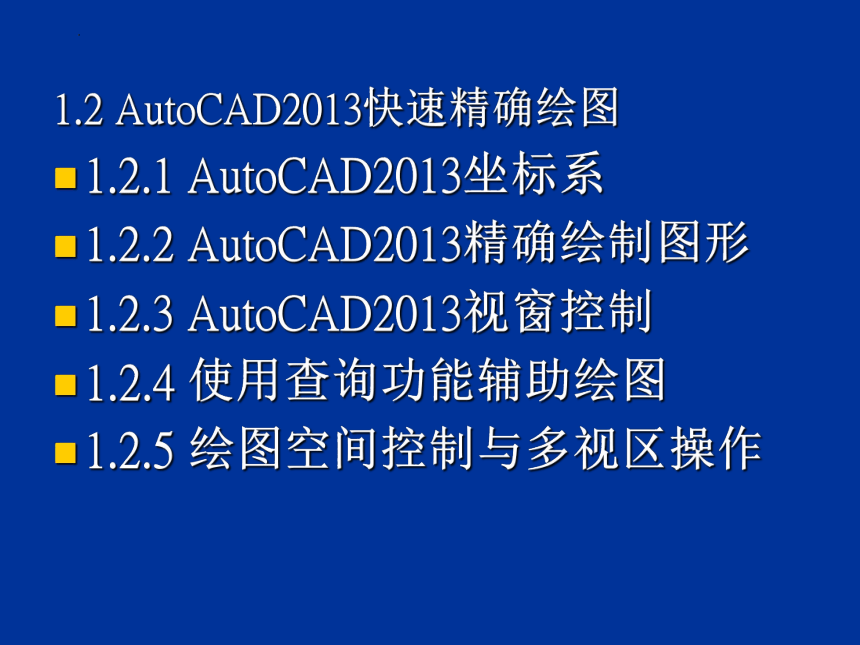

1.2 AutoCAD2013快速精确绘图
1.2.1 AutoCAD2013坐标系
1.2.2 AutoCAD2013精确绘制图形
1.2.3 AutoCAD2013视窗控制
1.2.4 使用查询功能辅助绘图
1.2.5 绘图空间控制与多视区操作

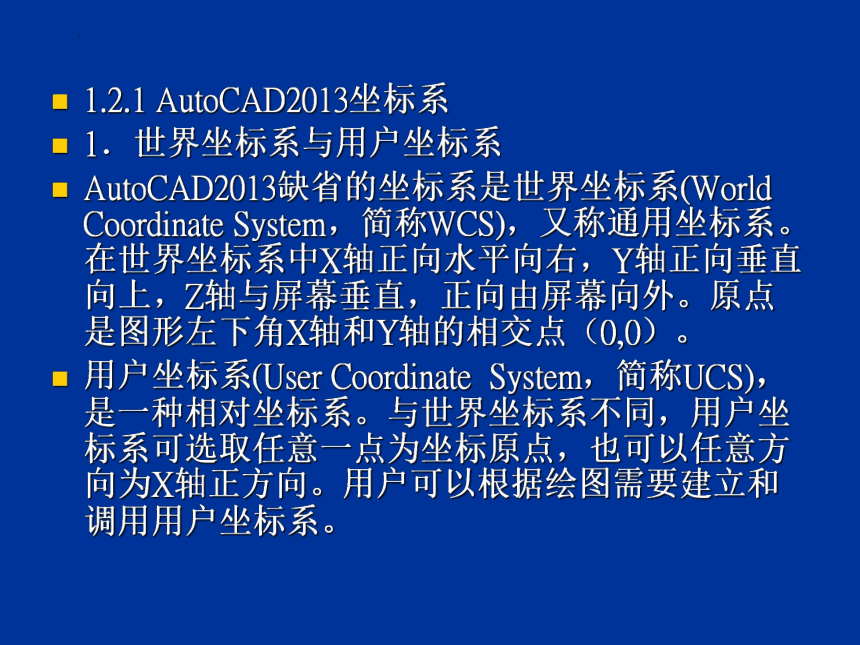

1.2.1 AutoCAD2013坐标系
1．世界坐标系与用户坐标系
AutoCAD2013缺省的坐标系是世界坐标系(World Coordinate System，简称WCS)，又称通用坐标系。在世界坐标系中X轴正向水平向右，Y轴正向垂直向上，Z轴与屏幕垂直，正向由屏幕向外。原点是图形左下角X轴和Y轴的相交点（0,0）。
用户坐标系(User Coordinate System，简称UCS)，是一种相对坐标系。与世界坐标系不同，用户坐标系可选取任意一点为坐标原点，也可以任意方向为X轴正方向。用户可以根据绘图需要建立和调用用户坐标系。

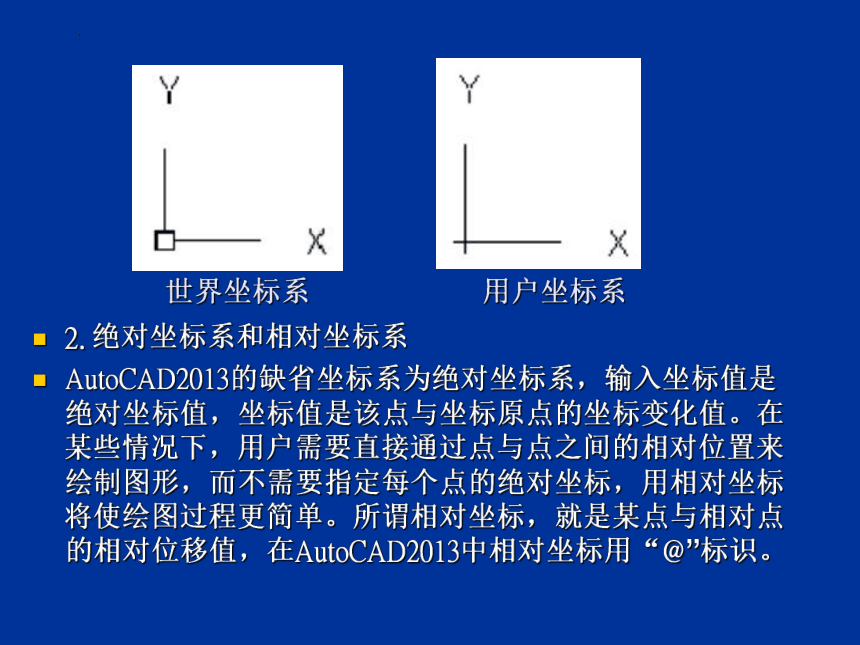

2. 绝对坐标系和相对坐标系
AutoCAD2013的缺省坐标系为绝对坐标系，输入坐标值是绝对坐标值，坐标值是该点与坐标原点的坐标变化值。在某些情况下，用户需要直接通过点与点之间的相对位置来绘制图形，而不需要指定每个点的绝对坐标，用相对坐标将使绘图过程更简单。所谓相对坐标，就是某点与相对点的相对位移值，在AutoCAD2013中相对坐标用“@”标识。
世界坐标系 用户坐标系

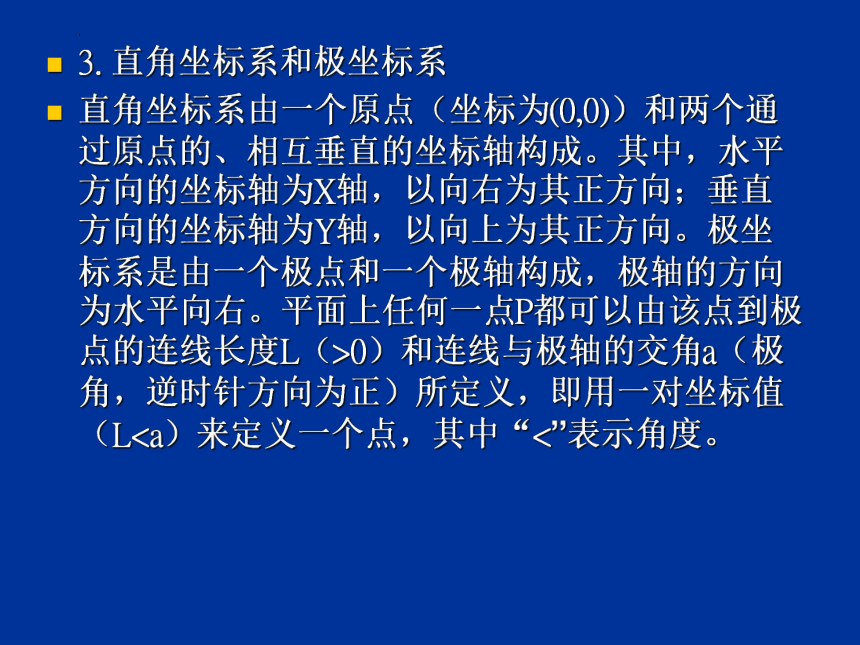

3. 直角坐标系和极坐标系

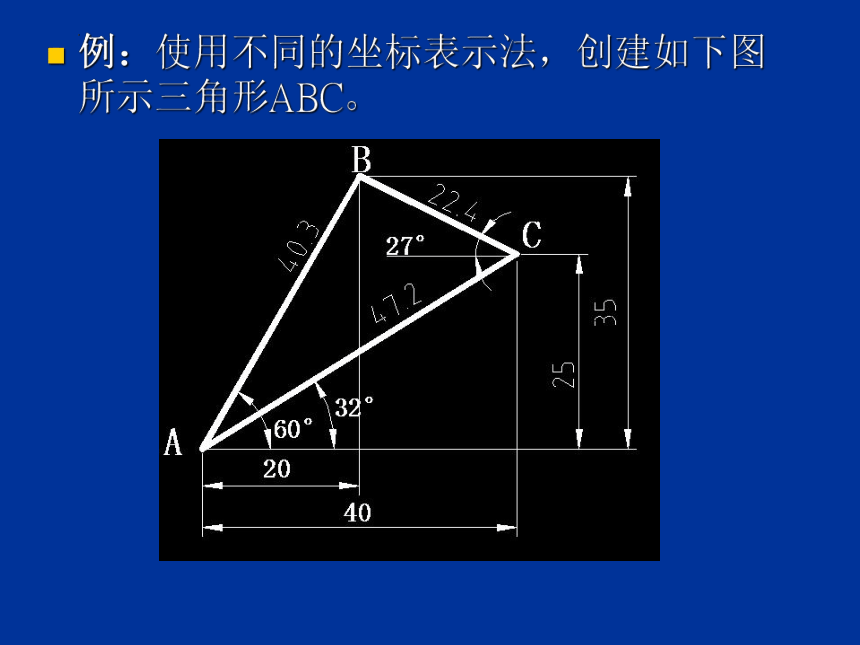

直角坐标系由一个原点（坐标为(0,0)）和两个通过原点的、相互垂直的坐标轴构成。其中，水平方向的坐标轴为X轴，以向右为其正方向；垂直方向的坐标轴为Y轴，以向上为其正方向。极坐标系是由一个极点和一个极轴构成，极轴的方向为水平向右。平面上任何一点P都可以由该点到极点的连线长度L（>0）和连线与极轴的交角a（极角，逆时针方向为正）所定义，即用一对坐标值（L例：使用不同的坐标表示法，创建如下图所示三角形ABC。

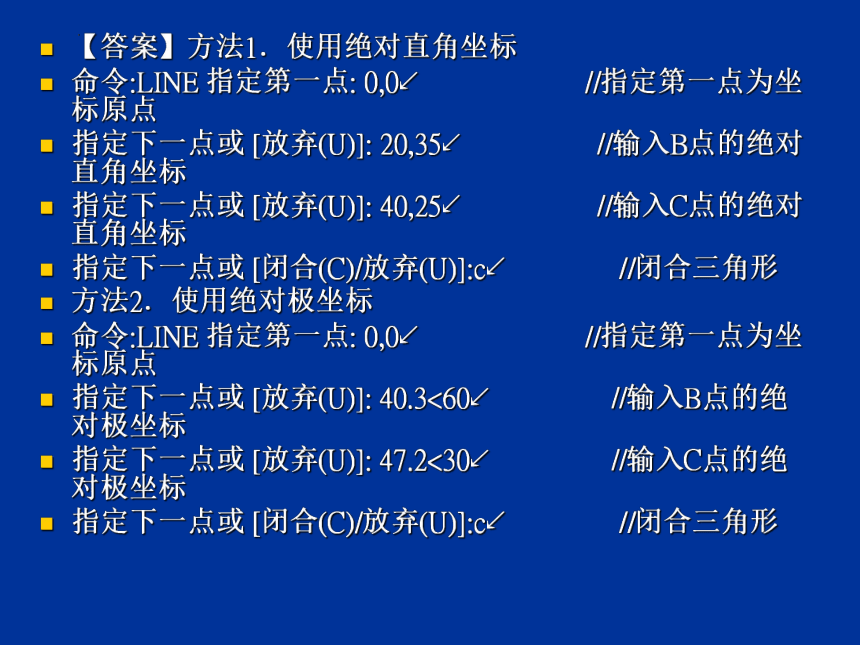

【答案】方法1．使用绝对直角坐标
命令:LINE 指定第一点: 0,0↙ //指定第一点为坐标原点
指定下一点或 [放弃(U)]: 20,35↙ //输入B点的绝对直角坐标
指定下一点或 [放弃(U)]: 40,25↙ //输入C点的绝对直角坐标
指定下一点或 [闭合(C)/放弃(U)]:c↙ //闭合三角形
方法2．使用绝对极坐标
命令:LINE 指定第一点: 0,0↙ //指定第一点为坐标原点
指定下一点或 [放弃(U)]: 40.3<60↙ //输入B点的绝对极坐标
指定下一点或 [放弃(U)]: 47.2<30↙ //输入C点的绝对极坐标
指定下一点或 [闭合(C)/放弃(U)]:c↙ //闭合三角形

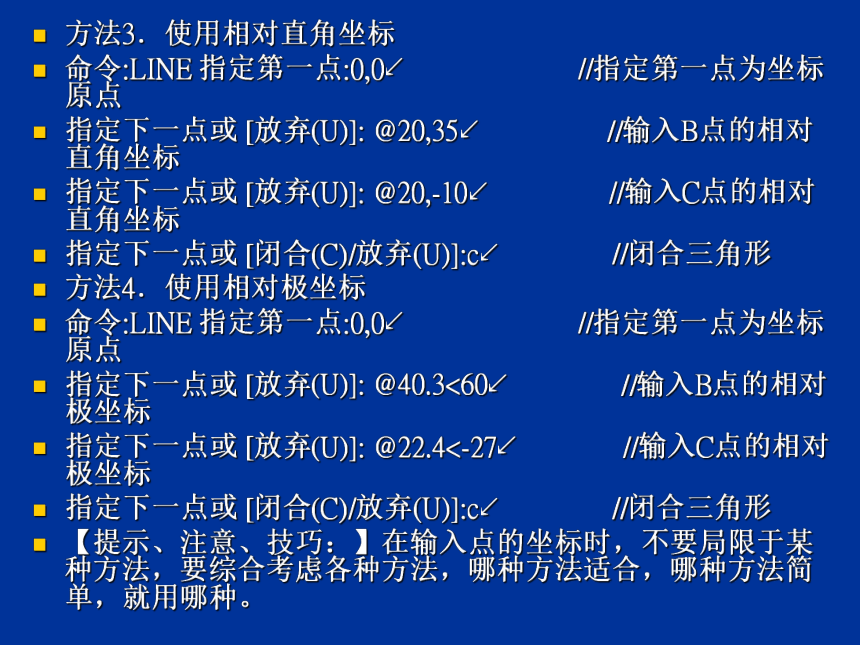

方法3．使用相对直角坐标
命令:LINE 指定第一点:0,0↙ //指定第一点为坐标原点
指定下一点或 [放弃(U)]: @20,35↙ //输入B点的相对直角坐标
指定下一点或 [放弃(U)]: @20,-10↙ //输入C点的相对直角坐标
指定下一点或 [闭合(C)/放弃(U)]:c↙ //闭合三角形
方法4．使用相对极坐标
命令:LINE 指定第一点:0,0↙ //指定第一点为坐标原点
指定下一点或 [放弃(U)]: @40.3<60↙ //输入B点的相对极坐标
指定下一点或 [放弃(U)]: @22.4<-27↙ //输入C点的相对极坐标
指定下一点或 [闭合(C)/放弃(U)]:c↙ //闭合三角形
【提示、注意、技巧：】在输入点的坐标时，不要局限于某种方法，要综合考虑各种方法，哪种方法适合，哪种方法简单，就用哪种。

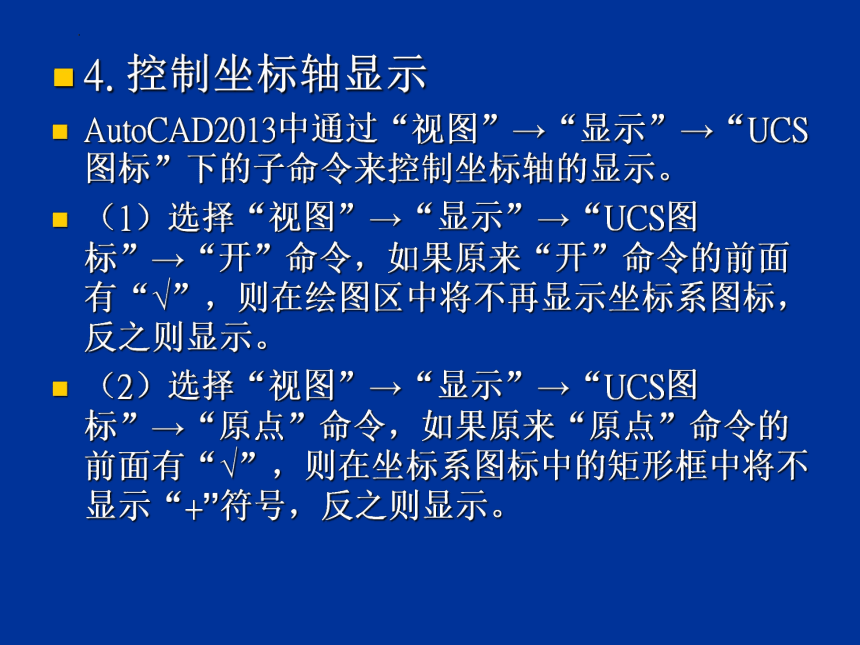

4. 控制坐标轴显示
AutoCAD2013中通过“视图”→“显示”→“UCS图标”下的子命令来控制坐标轴的显示。
（1）选择“视图”→“显示”→“UCS图标”→“开”命令，如果原来“开”命令的前面有“√”，则在绘图区中将不再显示坐标系图标，反之则显示。
（2）选择“视图”→“显示”→“UCS图标”→“原点”命令，如果原来“原点”命令的前面有“√”，则在坐标系图标中的矩形框中将不显示“+”符号，反之则显示。

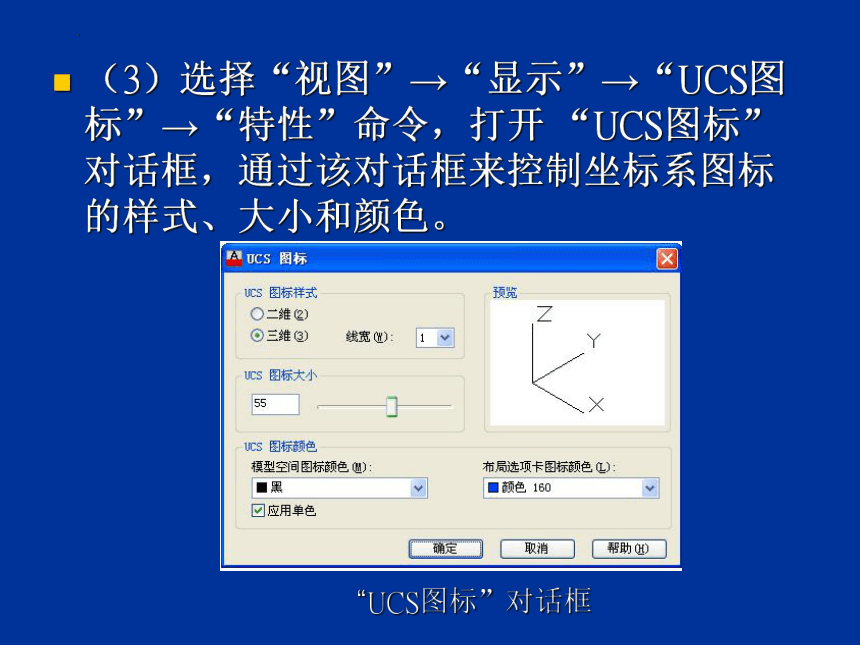

（3）选择“视图”→“显示”→“UCS图标”→“特性”命令，打开 “UCS图标”对话框，通过该对话框来控制坐标系图标的样式、大小和颜色。
“UCS图标”对话框
1.2.2 AutoCAD2013精确绘制图形
1. 以栅格与捕捉方式绘图
在AutoCAD2013中，使用“捕捉”和“栅格”功能，可以用来精确定位点，提高绘图效率。“捕捉”用于设定十字光标移动的间距。“栅格”是一些标定位置的小点，起坐标纸上坐标网格点的作用，可以提供直观的距离和位置参照。要打开或关闭“栅格”和“捕捉”功能，可以选择以下几种方法：
★ 在AutoCAD程序窗口的状态栏中，单击“栅格”和“捕捉”按钮。
★ 按F7键或CTRL+G打开或关闭栅格，按F9键或CTRL+B打开或关闭捕捉。
★ 选择“工具”|“绘图设置”命令，打开 “草图设置”对话框，在“捕捉和栅格”选项卡中选中或取消“启用栅格”和“启用捕捉”复选框，且可以对“栅格”和“捕捉”的间距，捕捉类型、栅格行为等选项进行设置。
★ 命令行操作： DSETTINGS [DS]。
“草图设置”对话框
2. 以正交模式绘图
正交模式用于指定光标在水平或垂直方向移动，当该模式处于打开状态时，系统
将强迫所绘直线平行于X轴或Y轴。因此，如需绘制的图形完全由水平或垂直的直
线组成时，使用该模式非常方便。
要打开或关闭“正交”功能，可以选择以下三种方法：
★ 在AutoCAD2013程序窗口的状态栏中，单击“正交”按钮。
★ 按F8键打开或关闭“正交”选项。
★ 按Ctrl+L组合键。
3. 极轴追踪
极轴追踪是按事先设定大小的增量角来追踪几何点，使用该功能可以用指定的角度绘制对象。用户调出“草图设置”对话框，就可以在“极轴追踪”选项下点选或取消“启用极轴追踪”、设置极轴角中的增量角和附加角选项、选择对象捕捉追踪设置及极轴角测量方式等辅助绘图。
4. 对象捕捉
在绘图过程中调用对象捕捉功能的方法非常灵活，包括旋转“对象捕捉”工具栏中的相应按钮、使用对象捕捉快捷菜单、设置“草图设置”对话框以及启用自动捕捉模式等。
自动捕捉模式示意图
1.2.3 AutoCAD2013视窗控制
1. 图形的重画与重生成
图形重画命令（Redraw）或图形重生成命令（Regen）能够实现视图的重显，从而方便看图和绘图。
（1）图形的重画
下拉菜单：【视图】→【重画】
命令行：Redraw/Redrawall
在绘图及编辑过程中往往会留下一些无用的标记，图形重画命令用来刷新当前视窗中的显示，清除残留的点痕迹。图形重画命令刷新显示比图形重生成命令快，因为图形重画命令不需对图形进行重新
计算和重生。图形中某一图层被打开或关闭或者栅格被关闭后，系统自动对图形刷新并重新显示。但栅格密度的大小会影响刷新的速度。Redraw只刷新当前视窗，Redrawall可以刷新模型空间中的所有视窗。
（2）图形重生成
下拉菜单：【视图】→【重生成】/【全部重生成】
命令行：Regen（RE）/Regenall
图形重生成命令使图形重新生成。在重新生成的过程中不仅删除图样中的点记号、刷新屏幕，而且根据当前坐标更新在图样中的所有图形的数据库。复杂图形中关闭或冻结不用的图层都可以加快该命令的执行速度。
2. 图形三维视图显示及动态观察
AutoCAD2013提供了图形三维视图显示和动态观察功能。三维视图显示下用户可以自行调整图像的观察角度，如后视、左视、右视、俯视、仰视、西南正等测等，更好的校核图样。动态观察功能包括连续动态观察、自由动态观察、受约束的动态观察等方式。
该功能可通过菜单形式或命令形式实现。
3. 图形缩放与平移
（1）图形缩放
图形缩放的方法有下面三种：
★ 下拉菜单：【视图】→【缩放】；
★ 命令行：Zoom（Z）；
★ 缩放工具栏。
该命令能够灵活控制模型空间图元的显示比例、显示范围、显示方式等内容，是绘图过程中经常用到的命令。
该命令属于透明命令。
（2）实时缩放
实时缩放的方法有下面三种：
★ 下拉菜单：【视图】→【缩放】→【实时】
★ 标准工具栏：【实时缩放】
★ 命令行：Rtzoom
（3）平移(Pan）
下拉菜单：【视图】→【缩放】→【实时】
标准工具栏：【视图】→【平移】 命令行：Pan（P）
该命令可以在不改变图形显示比例的基础上控制用户观察的范围，辅助实现精确绘图。
该命令属于透明命令。
1.2.4 使用查询功能辅助绘图
绘图过程中用户可以使用软件提供的查询功能进行辅助绘图，AutoCAD2013提供的查询功能包括查询点坐标、查询两点之间的距离、查询面积和周长等。查询功能实现的方式有三种：一是菜单形式。选择【工具】→【查询】，即可弹出“查询”下拉菜单；二是工具栏形式。一般情况下，“查询”工具栏处于隐藏状态，用户可根据需要自行调出，“查询”工具栏；三是命令行形式。
1. 查询点坐标
查询点坐标的方式有三种，菜单形式，选择“点坐标”选项即可，工具栏，选择“点坐标”选项即可，命令形式为ID。
该命令可查询节点或用户随机指定的点的坐标，可用与特殊点的位置确定和图形控制点位置的校核。
2. 查询两点之间的距离
查询两点之间距离的方式有三种，菜单形式选择“距离”选项即可，工具栏形式选择“距离”选项即可，命令形式为DIST(DI)。
该命令可以查询两点之间的直线距离长度及两点坐标值的变化情况。
3. 查询面积和周长
AutoCAD2013不仅可以查询由指定点定义的面积和周长，还可以进行面积和周长的加、减运算。这些功能的实现有两种方法，菜单形式选择“面积”选项即可，命令形式为AREA。使用AREA命令可以计算和显示点序列或任意类型对象的面积和周长，该命令有三个选项，对象、增加面积和减少面积。
1.2.5 绘图空间控制与多视区操作
1. 模型空间和布局空间
AutoCAD2013有两种绘图空间：模型空间、布局空间。
模型空间是用户建立模型（即绘制二维或三维图形）时所处的一种绘图环境，其空间大小和尺寸单位与现实世界完全一致，在模型空间中可以创建一个或多个平铺视口，每个视口可以用不同的视点和不同的显示比例来表现物体模型，每个视口可以理解为观察现实世界的一个窗口，并通过当前的一个窗口对窗口内的物体模型进行各种编辑操作，操作结果同时也会在其它视口中反映出来；视口之间边界相接且不能移动；打印时只能打印当前的一个视窗中的图形，不能同时打印多个视口。
布局空间是规划出图布局的一种环境，通
过对模型空间中建立的模型进行拍照可以
得到模型的视图，然后进入布局空间上将
这些视图进行排版布局，从而得到最终的
图纸版面输出。布局空间只能是二维的，在布局空间中可以创建一个或多个浮动视口，每个视口可以理解为物体模型的一个视图照片；每个视口都是独立的，可以对它进行移动、复制、缩放、删除等编辑操作，但不能对视口内的内容进行编辑；打印时可同时打印多个视口及其内容。
模型空间和布局空间之间切换时直接在状态栏上点选“模型”或“布局”按钮即可。复杂的图样还可以设置多视口管理，在每个视口中展现模型不同部分的视图或采用不同视点的视图。
一般情况下绘图在模型空间下进行，打印图纸在布局空间下进行。
