1.1.1 AutoCAD2013简介
1.1.2 AutoCAD2013命令的执行方式及特点
1.1.3 AutoCAD2013文件管理
1.1.4 AutoCAD 2013主要功能概述
1.1.5 AutoCAD 2013进入和退出

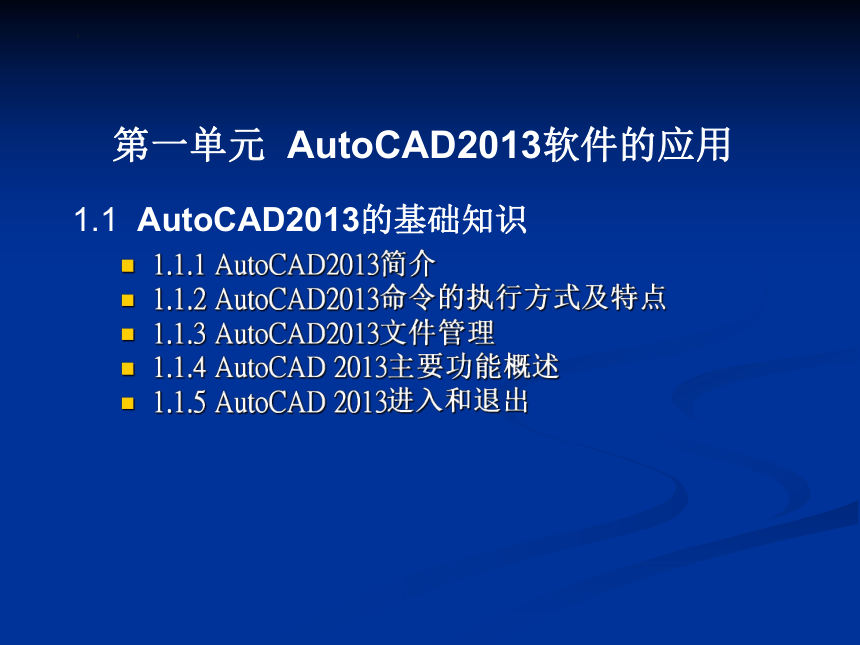

第一单元 AutoCAD2013软件的应用
1.1 AutoCAD2013的基础知识
1.1.1 AutoCAD2013简介

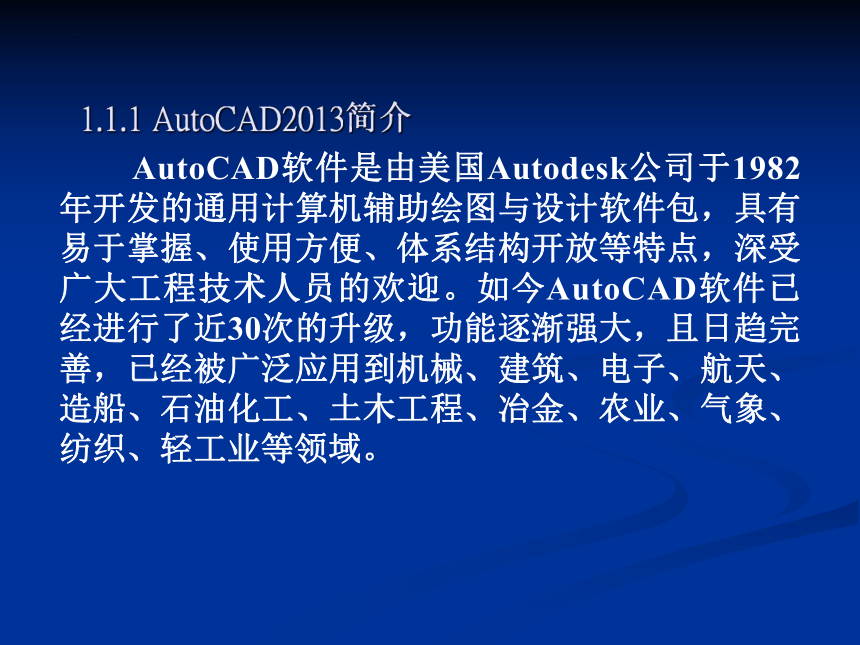

AutoCAD软件是由美国Autodesk公司于1982年开发的通用计算机辅助绘图与设计软件包，具有易于掌握、使用方便、体系结构开放等特点，深受广大工程技术人员的欢迎。如今AutoCAD软件已经进行了近30次的升级，功能逐渐强大，且日趋完善，已经被广泛应用到机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、农业、气象、纺织、轻工业等领域。

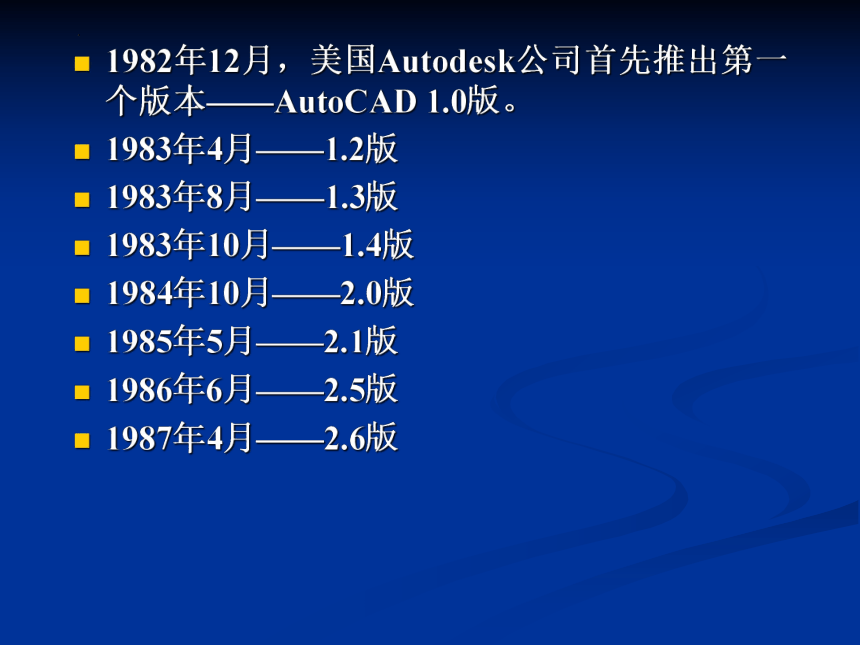

1982年12月，美国Autodesk公司首先推出第一个版本——AutoCAD 1.0版。
1983年4月——1.2版
1983年8月——1.3版
1983年10月——1.4版
1984年10月——2.0版
1985年5月——2.1版
1986年6月——2.5版
1987年4月——2.6版

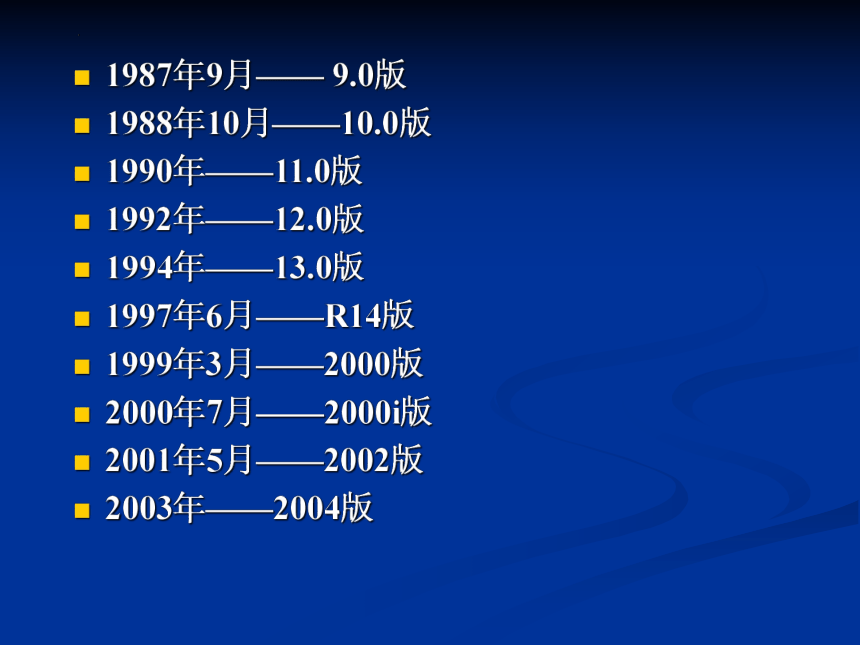

1987年9月—— 9.0版
1988年10月——10.0版
1990年——11.0版
1992年——12.0版
1994年——13.0版
1997年6月——R14版
1999年3月——2000版
2000年7月——2000i版
2001年5月——2002版
2003年——2004版

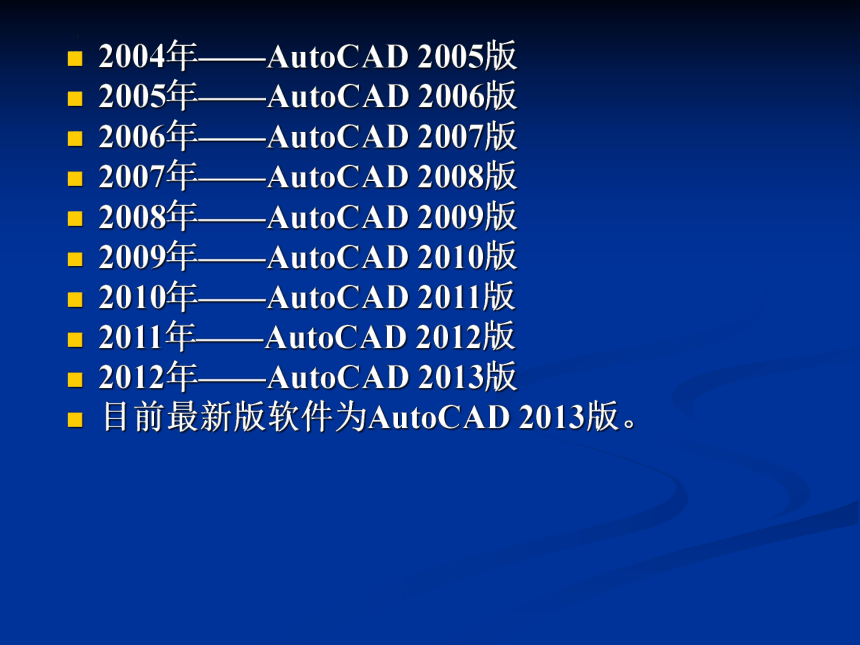

2004年——AutoCAD 2005版
2005年——AutoCAD 2006版
2006年——AutoCAD 2007版
2007年——AutoCAD 2008版
2008年——AutoCAD 2009版
2009年——AutoCAD 2010版
2010年——AutoCAD 2011版
2011年——AutoCAD 2012版
2012年——AutoCAD 2013版
目前最新版软件为AutoCAD 2013版。

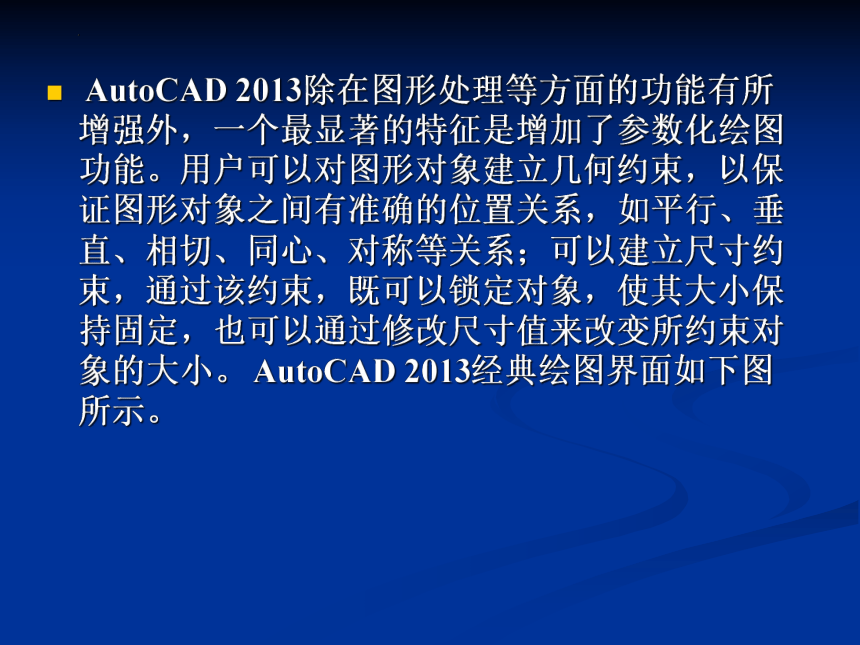

AutoCAD 2013除在图形处理等方面的功能有所增强外，一个最显著的特征是增加了参数化绘图功能。用户可以对图形对象建立几何约束，以保证图形对象之间有准确的位置关系，如平行、垂直、相切、同心、对称等关系；可以建立尺寸约束，通过该约束，既可以锁定对象，使其大小保持固定，也可以通过修改尺寸值来改变所约束对象的大小。 AutoCAD 2013经典绘图界面如下图所示。

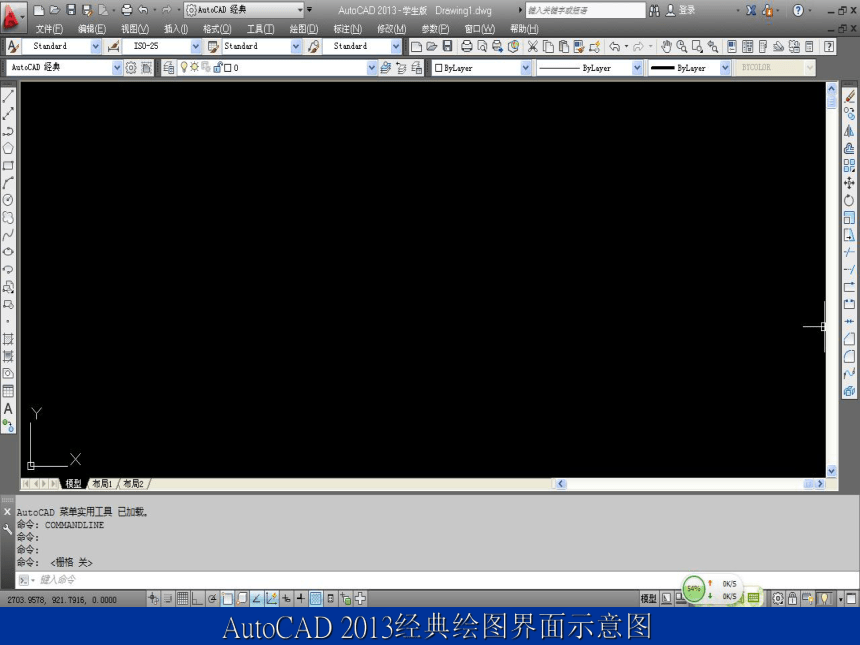

AutoCAD 2013经典绘图界面示意图
1.通过命令行操作

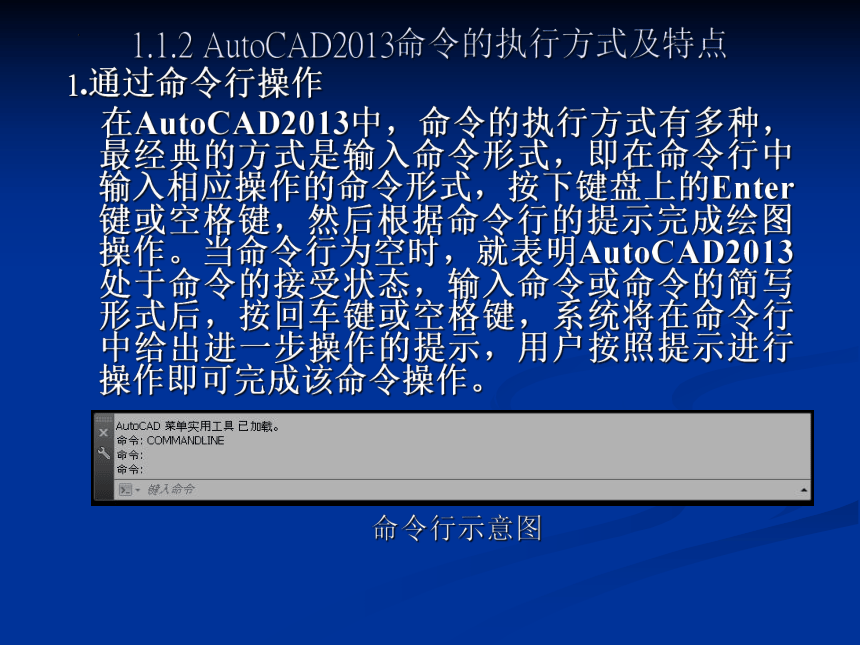

在AutoCAD2013中，命令的执行方式有多种，最经典的方式是输入命令形式，即在命令行中输入相应操作的命令形式，按下键盘上的Enter键或空格键，然后根据命令行的提示完成绘图操作。当命令行为空时，就表明AutoCAD2013处于命令的接受状态，输入命令或命令的简写形式后，按回车键或空格键，系统将在命令行中给出进一步操作的提示，用户按照提示进行操作即可完成该命令操作。
1.1.2 AutoCAD2013命令的执行方式及特点
命令行示意图

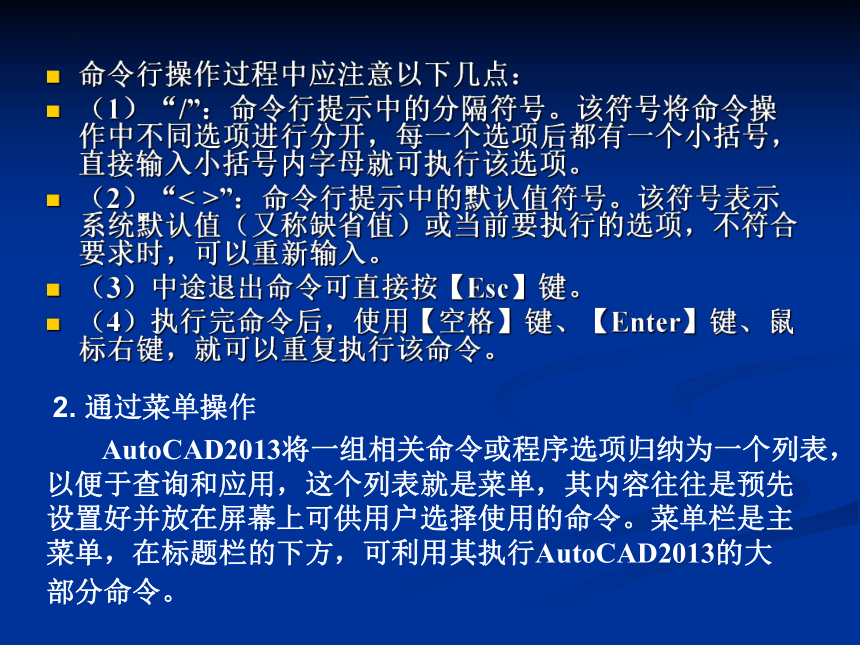

命令行操作过程中应注意以下几点：
（1）“/”：命令行提示中的分隔符号。该符号将命令操作中不同选项进行分开，每一个选项后都有一个小括号，直接输入小括号内字母就可执行该选项。
（2）“< >”：命令行提示中的默认值符号。该符号表示系统默认值（又称缺省值）或当前要执行的选项，不符合要求时，可以重新输入。
（3）中途退出命令可直接按【Esc】键。
（4）执行完命令后，使用【空格】键、【Enter】键、鼠标右键，就可以重复执行该命令。
2. 通过菜单操作
AutoCAD2013将一组相关命令或程序选项归纳为一个列表，
以便于查询和应用，这个列表就是菜单，其内容往往是预先
设置好并放在屏幕上可供用户选择使用的命令。菜单栏是主
菜单，在标题栏的下方，可利用其执行AutoCAD2013的大
部分命令。
单击菜单栏中的选项，会弹出相应的下拉菜单，用户单击选择菜单栏中的菜单项，系统就开始执行该项操作。下拉菜单中，右侧有小三角的菜单项，表示它还有子菜单；右侧有三个小点的菜单项，表示单击该菜单项后要显示出一个对话框；右侧没有内容的菜单项，单击它后会执行对应的AutoCAD2013命令，若该菜单项为灰色，表示该菜单项当前处于禁用状态。
菜单栏示意图
3. 通过工具栏操作
AutoCAD2013中用户通过工具栏可以非常容易的创建或修改图样，操作时只需用鼠标单击相应的工具按钮，系统就开始执行相应的命令，图1-3所示为“标准”工具栏。首先在工具栏的空白处单击鼠标右键，其次在弹出的快捷菜单中单击“AutoCAD”，最后在弹出的快捷菜单项中单击工具栏按钮，就可以实现工具栏的显示和隐藏。
“标准”工具栏
4. 通过鼠标辅助操作
AutoCAD2013中鼠标左键和右键有不同的作用，左键单击一般执行选择图元或菜单选项操作，右键单击一般执行显示快捷键或回车确认操作，基本操作方法如下：
（1）选择命令，单击鼠标左键。将鼠标移至下拉式菜单时，菜单底色加重，此时单击鼠标左键将选中该菜单；将鼠标移至工具栏，图标按钮将凸起，此时单击鼠标左键将执行该命令。
（2）选择图元，单击鼠标左键。将十字光标（鼠标在模型空间中滑动时变成十字光标）移至将要选择的图元上，单击鼠标左键即可选中该图元。
（3）改变工具栏的位置，按住鼠标左键进行拖动。将鼠标移至工具栏或对话框上，按住鼠标左键并拖动，可将工具栏或对话框移到新位置。
5. 退出正在执行的命令
AutoCAD2013中有以下两种方法可以退出正在执行的命令：
（1）Esc键：用户按下Esc键即可退出正在执行的命令，有的命令需要按多次Esc键才能退出。
（2）Enter键：有的命令在执行过程中会多次重复提示用户执行某项操作，此时可直接按下Enter键退出命令，有的命令需要按多次Enter键才能退出。
6. 重复执行前一次操作命令
若用户需要重复执行前一次命令，只需在命令行为空时直接按Enter键或空格键即可，系统会自动执行前一次操作的命令。用户也可单击鼠标右键，在弹出的快捷菜单中选择第一项菜单命令，即重复执行前一次操作的命令。若用户设置了禁用右键快捷菜单，则当用户单击鼠标右键时，系统自动执行前一次操作的命令。
7. 撤销已经执行的命令
若用户需要撤销前一次或前几次命令操作的结果，可通过以下几种方法来完成：
（1）在命令行中执行Undo（简写U）命令可撤销前一次或前几次执行的命令。
（2）在命令行中执行OOPS命令，可取消前一次操作时删除的对象。使用时应注意该命令只能恢复以前操作时最后一次被删除的对象而不会影响前面所进行的其他操作。
（3）单击标准工具栏中“放弃”按钮，可连续取消前面所执行的操作至最后一次保存图形。
1.1.3 AutoCAD2013文件管理
1. 创建新文件
创建新图形文件的方法如下：
★ 快速访问工具栏：【新建】。
★ 命令：命令行提示下，输入 NEW 或 QNEW。
★ 菜单：菜单浏览器→【文件】→【新建】。
★ 工具栏：“标准”工具栏→【新建】。
2. 打开图形文件
打开图形文件的方法如下：
★ 快速访问工具栏：【打开】。
打开图形对话框 图形另存为对话框
★ 命令：命令行提示下，输入OPEN。
★ 菜单：菜单浏览器→【文件】→【打开】。
★ 工具栏：“标准”工具栏→【打开】。
3. 保存图形文件
在绘图过程中，为了防止发生死机、断电等意外情况，
必须随时将图形文件进行“保存”或“另存为”操作。
其中“另存为”操作可以设置保存图形文件的名称和路径。
“保存”则是不改变文件名称和路径，只保存对图形文件
所进行的编辑操作，有以下四种方法：
★ 快速访问工具栏：【保存】。
★ 命令：命令行提示下，输入SAVE。
★ 菜单：【文件】→【保存】。
★ 工具栏：“标准”工具栏→【保存】。
1.1.4 AutoCAD 2013主要功能概述
二维绘图与编辑
创建表格
文字标注
尺寸标注
参数化绘图
三维绘图与编辑
视图显示控制
各种绘图实用工具
数据库管理
Internet功能
图形的输入、输出
图纸管理
开放的体系结构
模型出图
用户交互命令行增强
点云支持(增强功能)
阵列增强功能
画布内特性预览
快速查看图形及图案填充编辑器
光栅图像及外部参照
1.1.5 AutoCAD 2013进入和退出
1.进入AutoCAD 2013
（1）通过桌面快捷方式
双击桌面上的AutoCAD 2013快捷方式图标
（2）通过【开始】菜单
任务栏中选择【开始】菜单，单击【所有程序】|【Autodesk】|【AutoCAD 2013-Simplified Chinese】中的AutoCAD 2013
（3）通过扩展名为“*dwg”的文件
双击扩展名为“*dwg”的文件。
2.退出AutoCAD 2013
（1）单击标题栏右边的“关闭”按钮。
（2）单击菜栏中的【文件】|【退出】命令。
（3）按Alt+F4组合键。
（4）在命令行中输入QUIT或EXIT命令后敲击回车键。
注意：如果退出之前图形未保存，则出现如图对话框。
【是】:保存文件后退出；
【否】:不保存文件；
【取消】:取消执行的命令，
返回原工作界面。
