第1章 AutoCAD 2010 概述

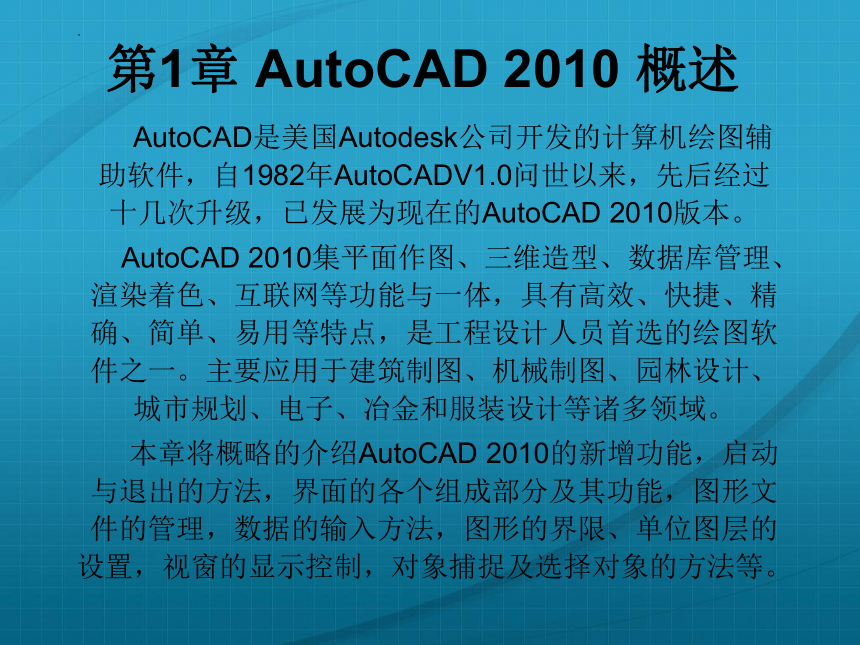

AutoCAD是美国Autodesk公司开发的计算机绘图辅助软件，自1982年AutoCADV1.0问世以来，先后经过十几次升级，已发展为现在的AutoCAD 2010版本。
AutoCAD 2010集平面作图、三维造型、数据库管理、渲染着色、互联网等功能与一体，具有高效、快捷、精确、简单、易用等特点，是工程设计人员首选的绘图软件之一。主要应用于建筑制图、机械制图、园林设计、城市规划、电子、冶金和服装设计等诸多领域。
本章将概略的介绍AutoCAD 2010的新增功能，启动与退出的方法，界面的各个组成部分及其功能，图形文件的管理，数据的输入方法，图形的界限、单位图层的设置，视窗的显示控制，对象捕捉及选择对象的方法等。
1.1 AutoCAD2010新增功能

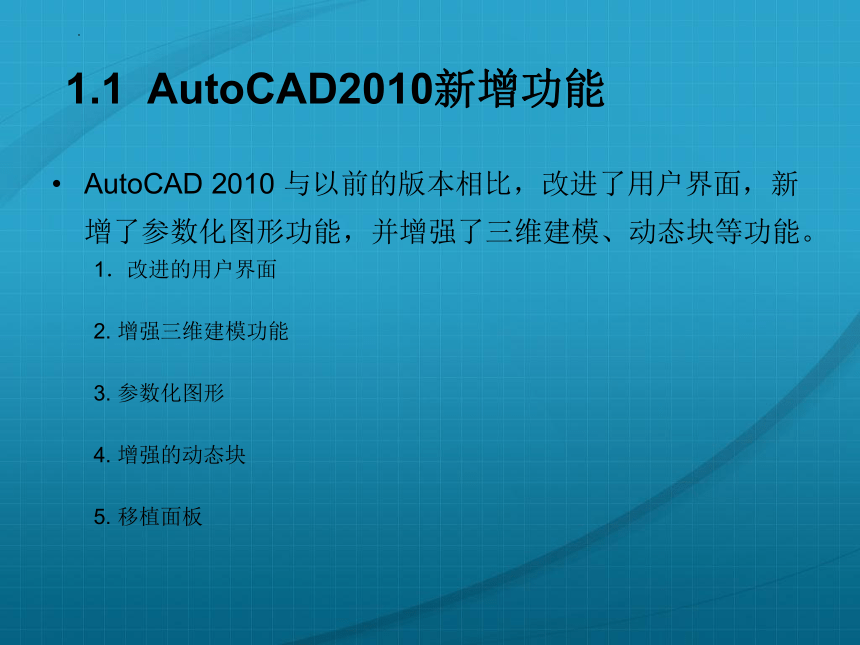

AutoCAD 2010 与以前的版本相比，改进了用户界面，新增了参数化图形功能，并增强了三维建模、动态块等功能。
1．改进的用户界面
2. 增强三维建模功能
3. 参数化图形
4. 增强的动态块
5. 移植面板
1.2 AutoCAD2010的启动与退出

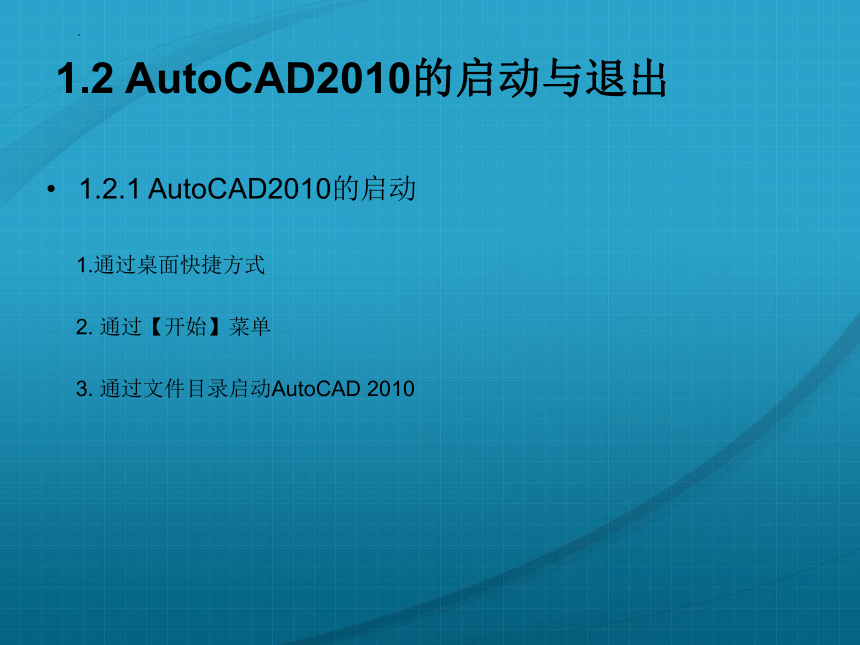

1.2.1 AutoCAD2010的启动
1.通过桌面快捷方式
2. 通过【开始】菜单
3. 通过文件目录启动AutoCAD 2010
1.2.2 自定义初始设计
通过初始设置，可以在首次启动 AutoCAD 2010时执行某些基本自定义操作。可以响应一系列问题，这些问题用于收集有关AutoCAD 中的特定功能和设置的信息。指定可以最好地描述用户从事的工作所属的行业，将基于任务的工具添加到默认工作空间，并指定要在创建新图形时使用的图形样板。
1．安装完成AutoCAD。首次启动时显示初始设置，系统会提示用户选择一个行业列表。选择表中列出的行业之一，该行业应最接近可最好地描述所创建图形的工作类型。AutoCAD中的以下功能和设置及初始设置受所选行业影响。
2．初始设置。用于为新图形确定与提供的AutoCAD随附的默认样板相比时可能更适用于用户所属行业的图形样板文件。
首次打开的AutoCAD工作界面如图1-1所示。
1-1
3．新建图形。在初始设置中，可以指定创建新图形时要使用的默认图形样板。单击最上面“快速访问工具栏”，如图1-2所示。
1-2

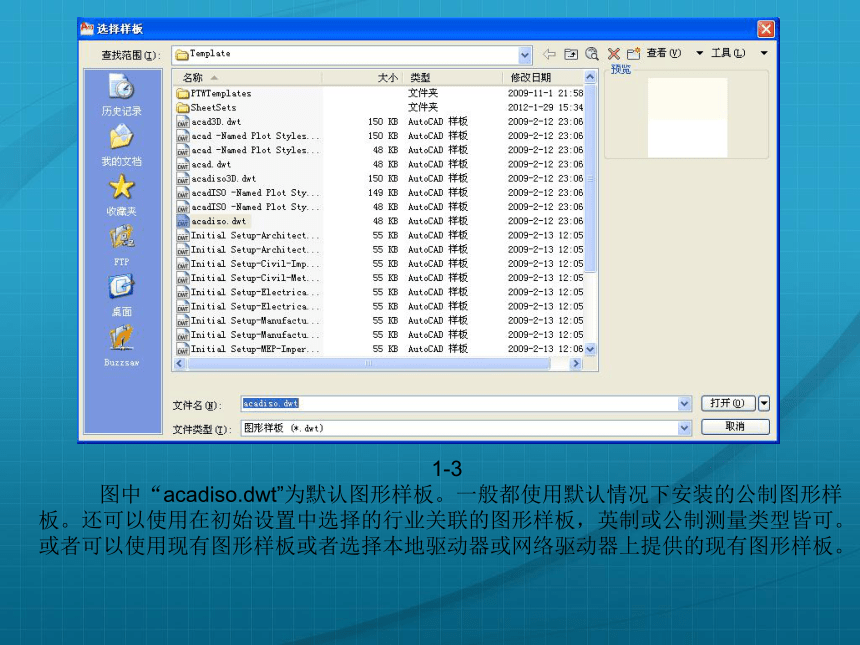

打开“选择样板”对话框，初始设置具有以下图形样板选项，如图1-3所示，。
1-3
图中“acadiso.dwt”为默认图形样板。一般都使用默认情况下安装的公制图形样板。还可以使用在初始设置中选择的行业关联的图形样板，英制或公制测量类型皆可。
或者可以使用现有图形样板或者选择本地驱动器或网络驱动器上提供的现有图形样板。

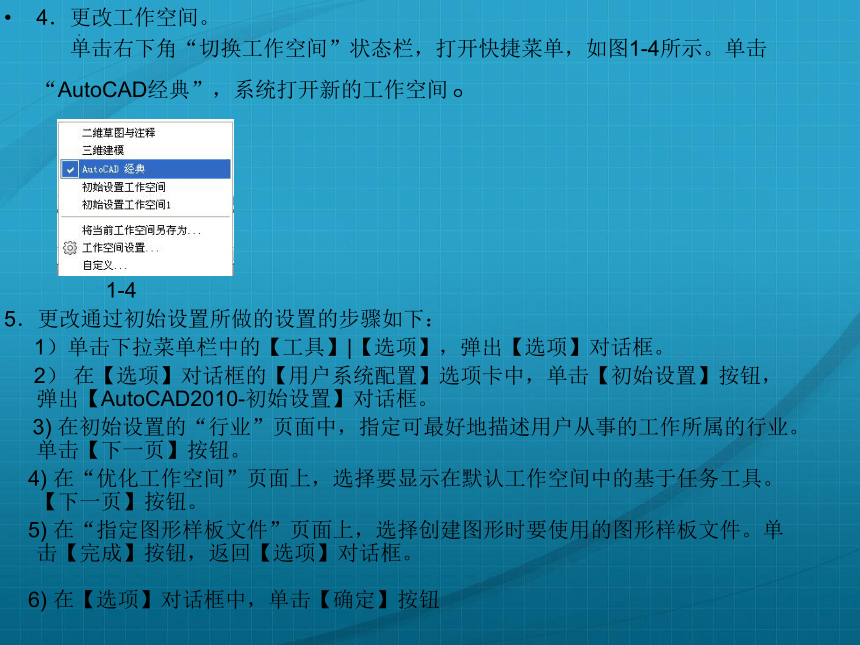

4．更改工作空间。
单击右下角“切换工作空间”状态栏，打开快捷菜单，如图1-4所示。单击“AutoCAD经典”，系统打开新的工作空间。
1-4
5．更改通过初始设置所做的设置的步骤如下：
1）单击下拉菜单栏中的【工具】|【选项】，弹出【选项】对话框。
2） 在【选项】对话框的【用户系统配置】选项卡中，单击【初始设置】按钮，弹出【AutoCAD2010-初始设置】对话框。
3) 在初始设置的“行业”页面中，指定可最好地描述用户从事的工作所属的行业。单击【下一页】按钮。
4) 在“优化工作空间”页面上，选择要显示在默认工作空间中的基于任务工具。【下一页】按钮。
5) 在“指定图形样板文件”页面上，选择创建图形时要使用的图形样板文件。单击【完成】按钮，返回【选项】对话框。
6) 在【选项】对话框中，单击【确定】按钮
1.2.3 AutoCAD 2010的退出
退出AutoCAD2010操作系统有很多种方法，下面介绍常用的4种：
1．单击AutoCAD2010界面右上角的按钮，退出AutoCAD2010系统。
2．单击【应用程序】按钮，选择【退出AutoCAD】按钮，退出AutoCAD系统。
3．按AIT+F4组合键，退出AutoCAD系统。
4．在命令行中输入QUIT或EXIT命令后按回车键。
【注意】如果图形修改后尚未保存，则退出之前会出现提示的“系统警告对话框”。单击【是】按钮，系统将保存文件后退出；单击【否】按钮，系统将不保存文件；单击【取消】按钮，系统将取消执行命令，返回到原AutoCAD2010工作界面。
1.3 AutoCAD2010的工作界面简介
在启动AutoCAD2010操作系统后，就进入如图1-5所示的AutoCAD经典工作界面，此界面包括标题栏、工具栏，下拉菜单、模型空间及坐标图标，绘图区，命令行窗口和状态栏等部分。
1．快速访问工具栏
快速访问工具栏位于AutoCAD2010工作界面的最顶端，用于显示常用工具，包括新建，打开，保存，放弃和重做等按钮。可以向快速访问工具栏添加无限多的工具，超出工具栏最大长度范围的工具会以弹出按钮来显示。
2．下拉菜单栏
下拉菜单栏包括文件，编辑，视图，插入，格式，工具，绘图，标注，修改，参数，窗口和帮助等11个主菜单项，每个主菜单下又包括子菜单。在展开的子菜单中存在一些带有：“…“省略号的菜单命令，表示如果选择该命令，将弹出一个相应的对话框；有的菜单命令右端有一个黑色小三角，表示选择菜单命令能够打开级联菜单；菜单项右边有“CTRL+ ”
组合键的表示键盘快捷键，可以直接按下快捷键执行相应的命令，比如同时按下“CTRL+N”
键能够弹出【创建新图形】对话框。
3．工具栏
AutoCAD2010在界面中的工具栏是一组图标型工具的组合，用户可以通过图标方便地选择相应的命令进行操作。把光标移动到某个图标上，停留片刻即在图标旁会显示相应的工具提示，同时在状态栏中显示出命令名和功能说明。
默认情况下，可以看到绘图区顶部的“标准”、“图层”、“特性”和“样式”工具栏，如图1-6所示。以及位于绘图区左侧的“绘图”工具栏和位于绘图区右侧的“修改”工具栏，如图1-7所示。
1-6
1-7
4．绘图区
位于屏幕中间的整个白色区域是AutoCAD2010的绘图区，也称为工作区域。默认设置下地工作区域是一个无限大的区域，可以按照图形的实际尺寸在绘图区内任意绘制各种图形。
改变绘图区颜色方法如下。
1）单击下拉菜单栏中的【工具】|【选项】命令，弹出【选项】对话框。
2) 选择【显示】现象卡，单击 【窗口元素】组合框中的【颜色】按钮，弹出【图形窗口颜色】对话框，如图1-8所示。
3）在【界面元素】下拉列表中选择要改变的界面元素，可改变任意界面元素的颜色，默认为【统一背景】；单击【颜色】下拉列表框，在展开的列表中选择【黑色】。
4）单击【应用并开关】按钮，返回【选项】对话框；单击【确定】按钮，将绘图窗口的颜色改为黑色，结果如图1-9所示。
1-9
5．命令行的窗口
命令行窗口是输入命令名和显示命令提示的区域，默认的命令窗口布置在绘图区下方。AutoCAD通过命令行的窗口反馈各种信息，如输入命令后的提示信息，包括错误信息，命令选项及其提示信息等。因此，应时刻关注在命令行窗口中出现的信息。
可以使用文本窗口的形式来显示命令窗口。按F2键弹出AutoCAD的文本窗口，可以使用文本编辑的方法进行编辑，如图1-10所示。
1-10
6．状态栏
状态栏位于工作界面的最底部，左端显示当前十字光标所在位置的三维坐标，右端依次显示“捕捉”，“栅格”，“正交”，“极轴”，“对象捕捉”，“对象追踪”，“DUCS”，“动态输入”，“线宽”和“快捷特性”共10个辅助绘图工具按钮，当按钮处于凹下状态时，表示该按钮处于打开状态，再次单击该按钮，可关闭相应按钮。
键盘上的功能键F1~F11也可以作为10个辅助绘图工具按钮的开关。
