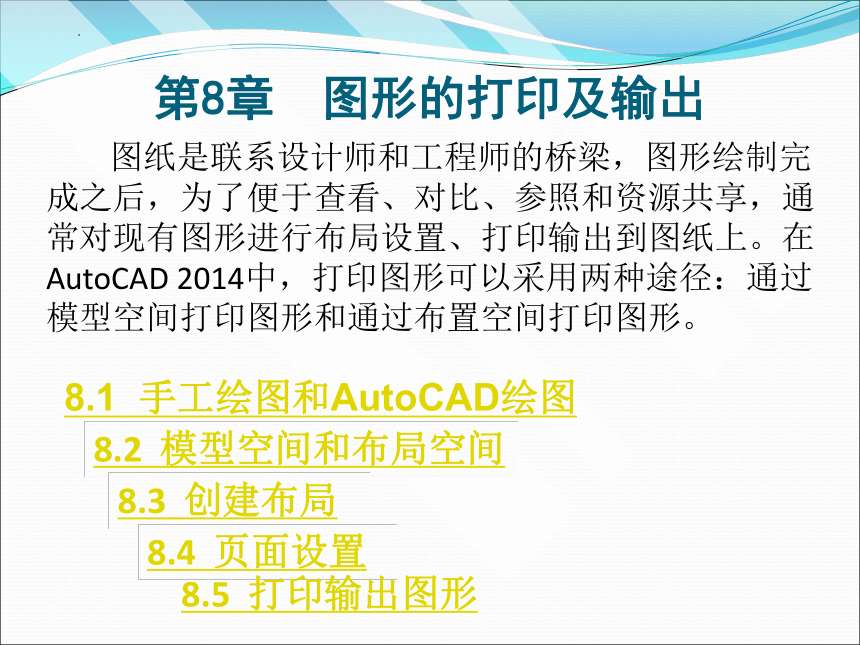

第8章 图形的打印及输出
图纸是联系设计师和工程师的桥梁，图形绘制完成之后，为了便于查看、对比、参照和资源共享，通常对现有图形进行布局设置、打印输出到图纸上。在AutoCAD 2014中，打印图形可以采用两种途径：通过模型空间打印图形和通过布置空间打印图形。
8.1 手工绘图和AutoCAD绘图
8.2 模型空间和布局空间
8.3 创建布局
8.4 页面设置
8.5 打印输出图形
8.1.1 绘制尺寸
8.1.2 设置线宽
8.1.3 设置文字高度

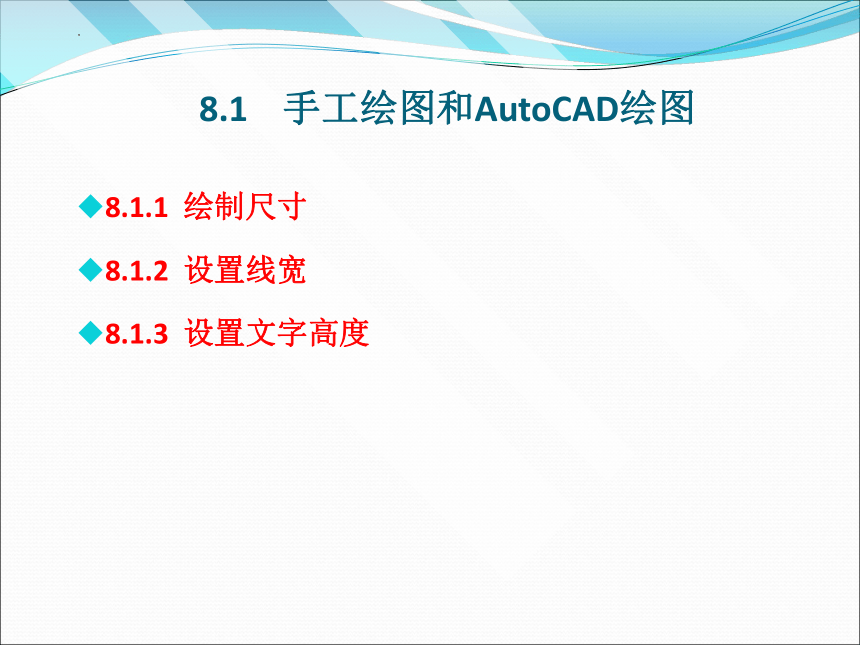

8.1 手工绘图和AutoCAD绘图
8.1.1 绘制尺寸
（b）竖向风格
（b）竖向风格
（b）竖向风格
以建筑平面图为例，出图比例为1∶100，手工绘图时如果绘制工程中实际长为3600mm的墙体，根据出图比例为1∶100，也就是图纸上的1mm代表实际尺寸100mm，我们在图纸上绘制的墙体长度应该是36mm。AutoCAD绘图时，我们一般都直接按照1∶1绘制，我们绘制的墙体长度按照实际长度取值，即3600mm。待图纸绘制完毕后，我们在图形输入出时设置出图比例为1∶100，出图时1mm等于图纸中的100个单位，即100mm。这样输出的图纸大小与手工绘制完全相同。
`因此我们在AutoCAD绘图时，凡在实际工程中的尺寸都可以按照实际尺寸1∶1绘制，不须要换算，在图形输出时设置好出图比例就可以了。

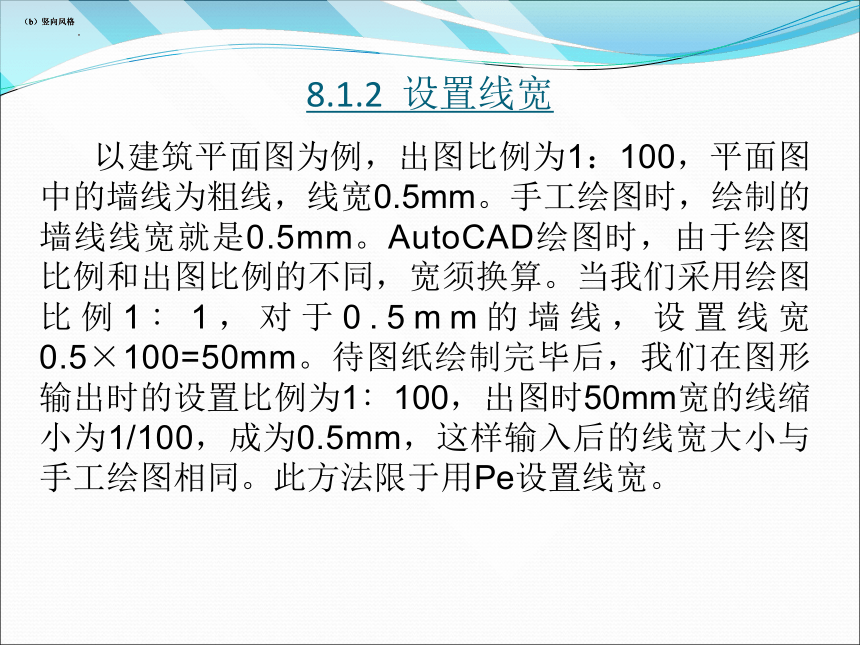

8.1.2 设置线宽
（b）竖向风格
（b）竖向风格
（b）竖向风格
以建筑平面图为例，出图比例为1：100，平面图中的墙线为粗线，线宽0.5mm。手工绘图时，绘制的墙线线宽就是0.5mm。AutoCAD绘图时，由于绘图比例和出图比例的不同，宽须换算。当我们采用绘图比例1∶1，对于0.5mm的墙线，设置线宽0.5×100=50mm。待图纸绘制完毕后，我们在图形输出时的设置比例为1∶100，出图时50mm宽的线缩小为1/100，成为0.5mm，这样输入后的线宽大小与手工绘图相同。此方法限于用Pe设置线宽。

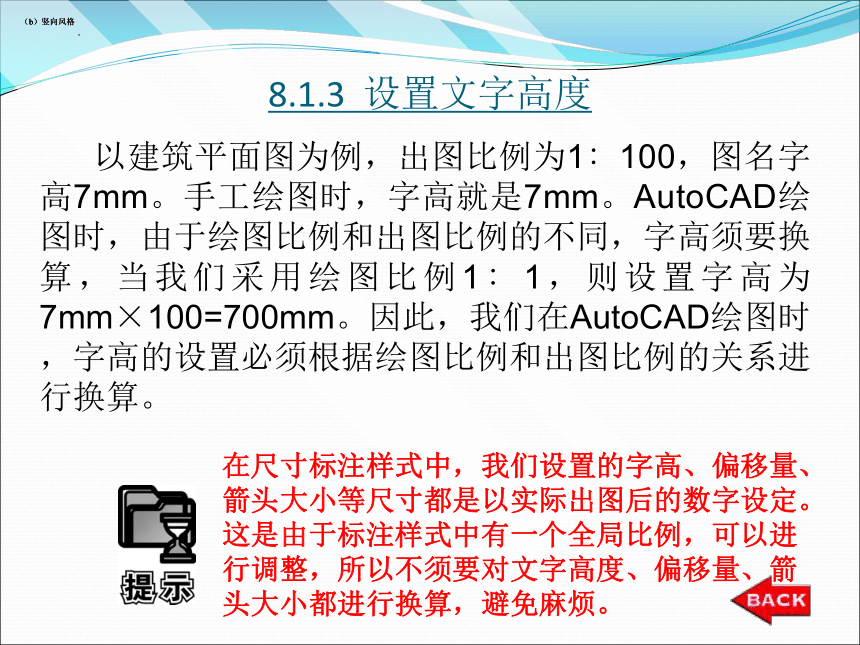

8.1.3 设置文字高度
（b）竖向风格
（b）竖向风格
（b）竖向风格
以建筑平面图为例，出图比例为1∶100，图名字高7mm。手工绘图时，字高就是7mm。AutoCAD绘图时，由于绘图比例和出图比例的不同，字高须要换算，当我们采用绘图比例1∶1，则设置字高为7mm×100=700mm。因此，我们在AutoCAD绘图时，字高的设置必须根据绘图比例和出图比例的关系进行换算。
在尺寸标注样式中，我们设置的字高、偏移量、箭头大小等尺寸都是以实际出图后的数字设定。这是由于标注样式中有一个全局比例，可以进行调整，所以不须要对文字高度、偏移量、箭头大小都进行换算，避免麻烦。

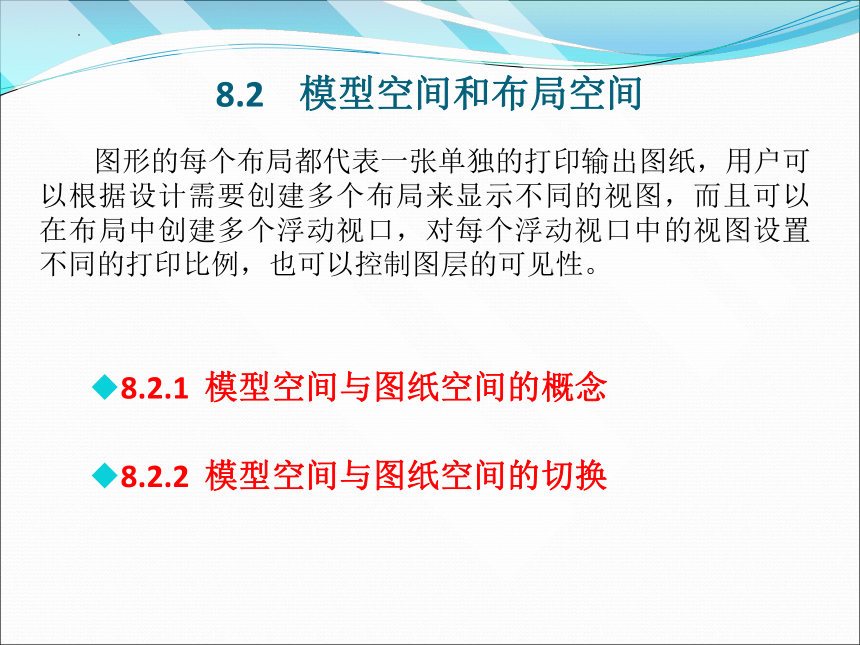

8.2 模型空间和布局空间
图形的每个布局都代表一张单独的打印输出图纸，用户可以根据设计需要创建多个布局来显示不同的视图，而且可以在布局中创建多个浮动视口，对每个浮动视口中的视图设置不同的打印比例，也可以控制图层的可见性。
8.2.1 模型空间与图纸空间的概念
8.2.2 模型空间与图纸空间的切换

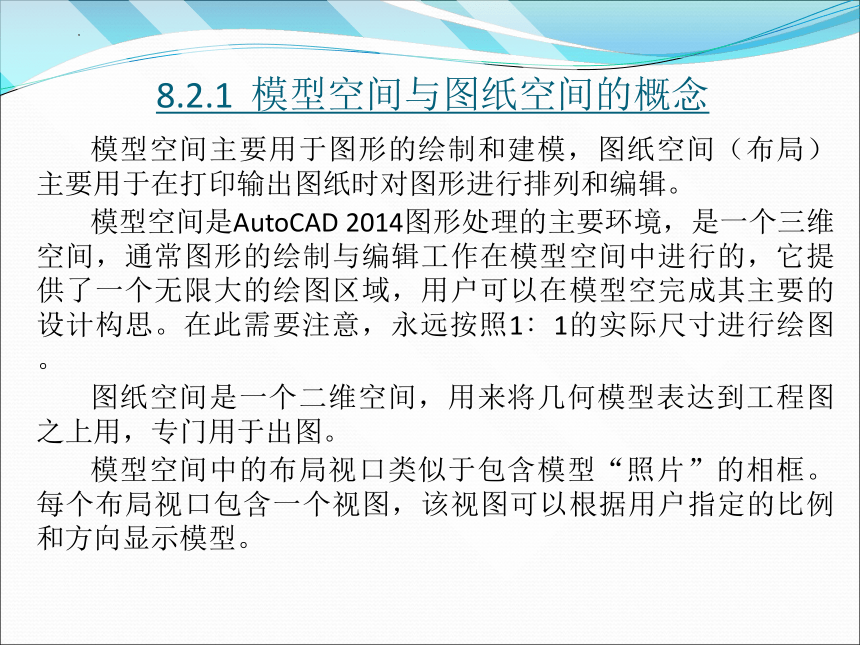

8.2.1 模型空间与图纸空间的概念
模型空间主要用于图形的绘制和建模，图纸空间（布局）主要用于在打印输出图纸时对图形进行排列和编辑。
模型空间是AutoCAD 2014图形处理的主要环境，是一个三维空间，通常图形的绘制与编辑工作在模型空间中进行的，它提供了一个无限大的绘图区域，用户可以在模型空完成其主要的设计构思。在此需要注意，永远按照1∶1的实际尺寸进行绘图。
图纸空间是一个二维空间，用来将几何模型表达到工程图之上用，专门用于出图。
模型空间中的布局视口类似于包含模型“照片”的相框。每个布局视口包含一个视图，该视图可以根据用户指定的比例和方向显示模型。
8.2.2 模型空间与图纸空间的切换
用户可以通过AutoCAD 2014提供的“模型”选项卡以及一个或多个“布局”选项卡进行模型空间和布局的切换，也可以使用在状态栏中的“模型和图纸空间”按钮进行切换。
图8-1所示为在绘图区域底部显示的布局和模型选项卡，即“模型”选项卡以及一个或多个“布局”选项卡。
用户可以在状态栏上选择“快速查看布局”命令，将会弹出如图8-3所示的快速查看窗口。用户可以在该窗口中快速查看模型空间和多个布局（图纸空间）的情况。
图8-1
图8-3
8.3 创建布局
布局空间在图形输出中占有极大的优势和地位，提供直观的打印设置。用户可以在图形中创建多个布局以显示不同的视图，每个布局可包含不同的打印比例和图纸尺寸等设置。布局中显示的图形与图纸页面上打印出来的图形完全一致。
在AutoCAD 2014中，用户可以使用“布局向导”命令以向导方式创建新的布局，步骤如下。
① 从菜单栏中选择“插入”/“布局”/“创建布局向导”命令，打开“创建布局”对话框，为新布局命名。
② 单击“下一步”按钮，选择打印机，可以从列表中选择一种打印输出设备。
③ 单击“下一步”按钮，选择打印图纸的大小并选择所用的单位。
8.3 创建布局
在AutoCAD 2014中，用户可以使用“布局向导”命令以向导方式创建新的布局，步骤如下。
④ 单击“下一步”按钮，设置图形在图纸上的方向。
⑤ 单击“下一步”按钮，选择图纸的边框和标题栏的样式
⑥ 单击“下一步”按钮，指定新创建的布局默认视口设置和比例等。
⑦ 单击“下一步”按钮，指定视口的大小和位置。
⑧ 单击“下一步”按钮，显示“创建布局-完成”页面，
图8-11
8.4 页面设置
打印输出图纸时，必须对打印输出页面的打印样式、打印设备、图纸尺寸、图纸打印方向、打印比例等进行设置。AutoCAD 2014提供的页面设置功能可以指定最终输出的格式和外观，用户可以修改这些设置并将其应用到其他布局中。
(1)用户可在“模型”选项卡上单击右键，从弹出的快捷菜单上选择“页面设置管理器”命令，打开如图8-12所示的“页面设置管理器”对话框。(2)单击“新建”按钮，可为新页面设置命名，如图8-13所示。单击“确定”按钮。
图8-12
图8-13
8.4 页面设置
打开“页面设置-模型”对话框，如图8-14所示。在该对话框中，设置相关的参数和配置信息。具体如下:
图8-14
8.4 页面设置
打开“页面设置-模型”对话框，如图8-14所示。设置相关的参数和配置信息。具体如下:
①“打印机/绘图仪”
②“图纸尺寸”
③“打印区域”
④“打印偏移”
⑤“打印比例”
⑥“打印样式”
⑦“图形方向”
AutoCAD系统提供了一种全图单一黑色打印样式——monochrome。
8.5 打印输出图形
所有创建的图形对象最后都需要以图纸的形式输出。但是，在打印输出图形之前，还需要针对具体图形进行打印设置和绘图仪配置。另外，用户可以使用多种格式（包括 DWF、DWFx、DXF、PDF 和 Windows 图元文件）输出或打印图形。
8.5.1 打印图形
8.5.2 输出图形
8.5.3 发布图形文件
8.5.1 打印图形
不论是从“模型”空间输出图形时还是从“布局”空间输出图形时，应根据打印的需要进行相关参数的设置，并在“页面设置-模型”对话框中预定义打印样式。图形打印操作方法如下：
① 在“模型”选项卡或“布局”选项卡上单击右键，从弹出的快捷菜单中选择“打印”命令。
② 在命令窗口中输入plot命令，然后按Enter键。
执行以上操作，都将打开如图8-17所示的“打印-模型”对话框，其中的设置大多与“页面设置”对话框相同。
8.5.1 打印图形
图8-17
8.5.2 输出图形
在AutoCAD 2014中，用户可以将绘制的图形文件输出为其他格式的文件。无论以哪种格式输出图形，用户均需要在“打印”对话框的“打印机/绘图仪”栏的“名称”下拉列表中选择相应的格式，可以选择“DWF6 ePlot.pc3”“DWG to PDF.pc3”等。
1．打印DWF文件
2．打印DWFx文件
3．以DXB文件格式打印
4．以光栅文件格式打印
5．打印Adobe PDF文件
6．打印Adobe PostScript文件
7．创建打印文件
8.5.3 发布图形文件
用户可以通过将图纸集发布至每个图纸页面设置中指定的绘图仪来创建图纸图形集，还可以通过Autodesk Design Review查看和打印已发布的DWF或DWFx电子图形集。在AutoCAD 2014中，用户还可以创建和发布三维模型的DWF或DWFx文件，并使用Autodesk Design Review查看这些文件。同时，还可以为特定用户自定义图形集合，并且可以随着工程的进展添加和删除图纸。
