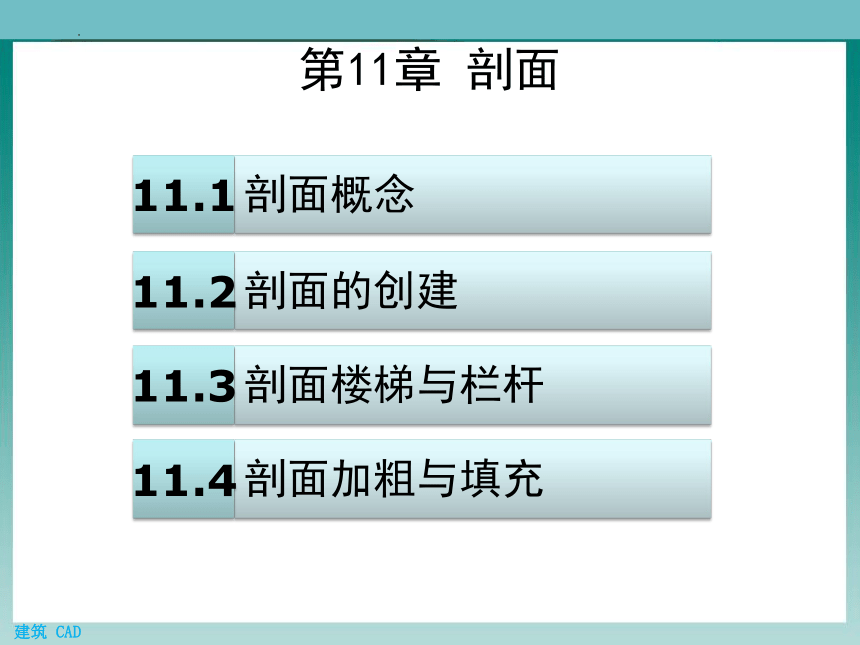

第11章 剖面
剖面的创建
11.2
剖面概念
11.1
第11章 剖面
剖面加粗与填充
11.4
剖面楼梯与栏杆
11.3

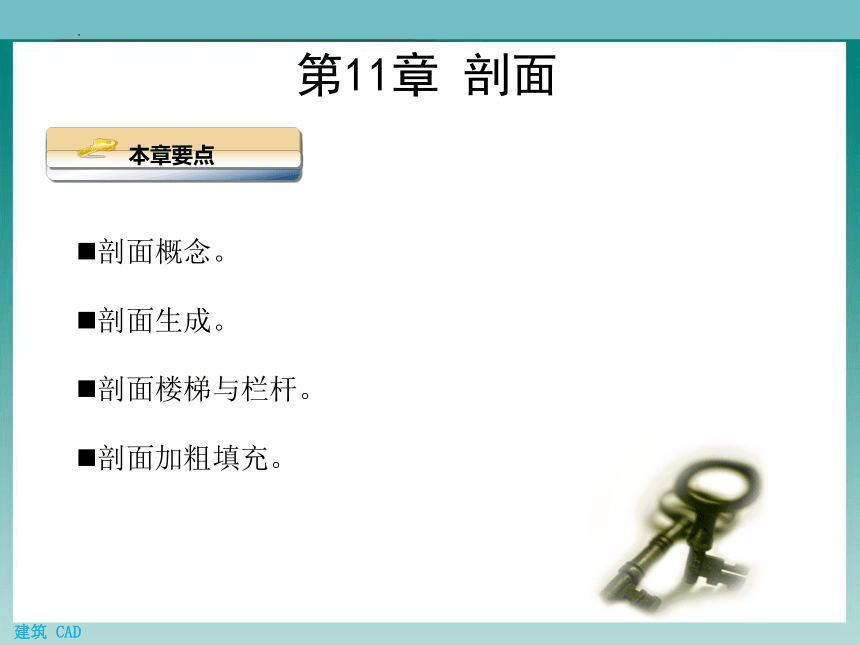

本章要点
第11章 剖面
剖面概念。
剖面生成。
剖面楼梯与栏杆。
剖面加粗填充。

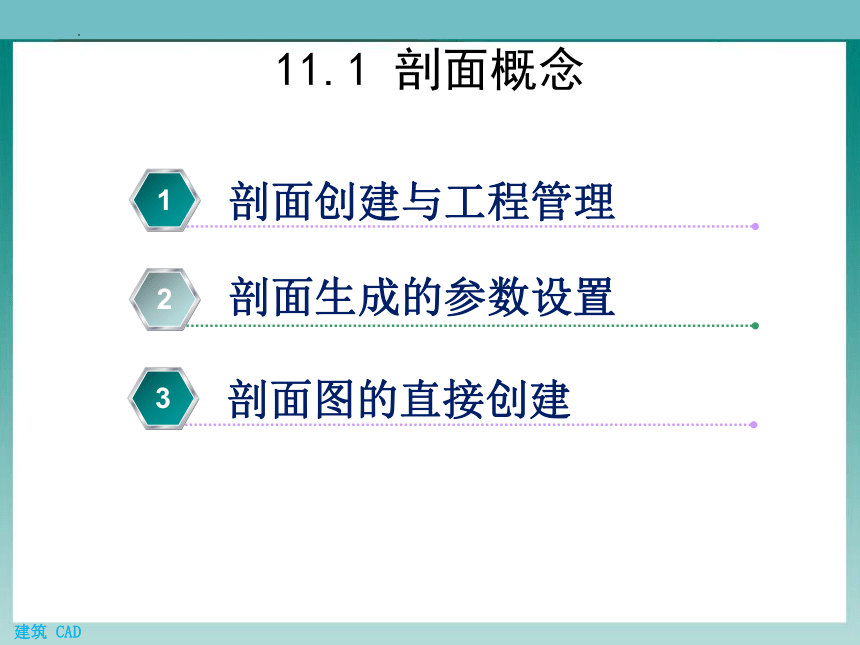

11.1 剖面概念
1
2
剖面创建与工程管理
剖面生成的参数设置
3
剖面图的直接创建

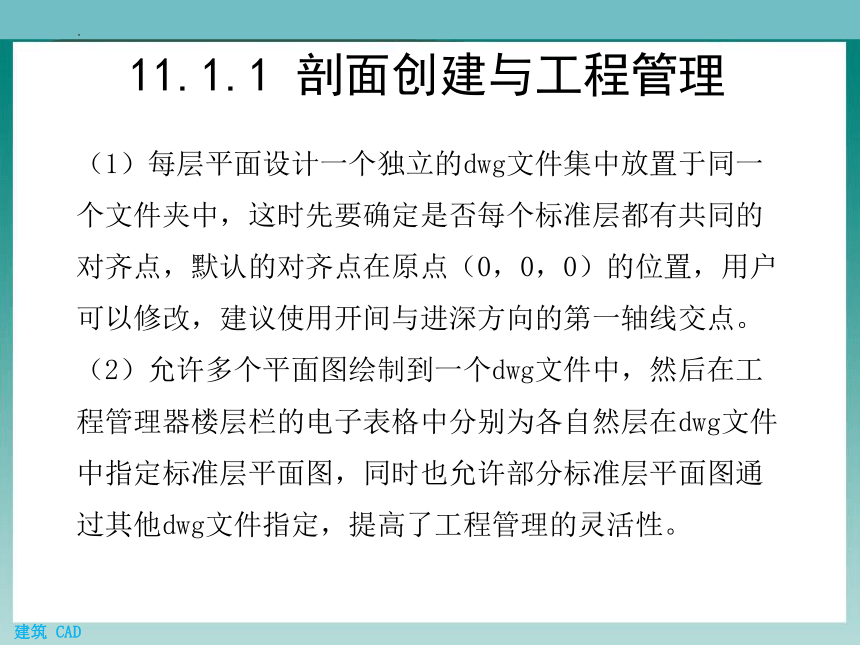

11.1.1 剖面创建与工程管理
（1）每层平面设计一个独立的dwg文件集中放置于同一个文件夹中，这时先要确定是否每个标准层都有共同的对齐点，默认的对齐点在原点（0，0，0）的位置，用户可以修改，建议使用开间与进深方向的第一轴线交点。
（2）允许多个平面图绘制到一个dwg文件中，然后在工程管理器楼层栏的电子表格中分别为各自然层在dwg文件中指定标准层平面图，同时也允许部分标准层平面图通过其他dwg文件指定，提高了工程管理的灵活性。
11.1.2 剖面生成的参数设置
剖面图的剖切位置依赖于剖切符号，所以事先必须在首层建立合适的剖切符号。

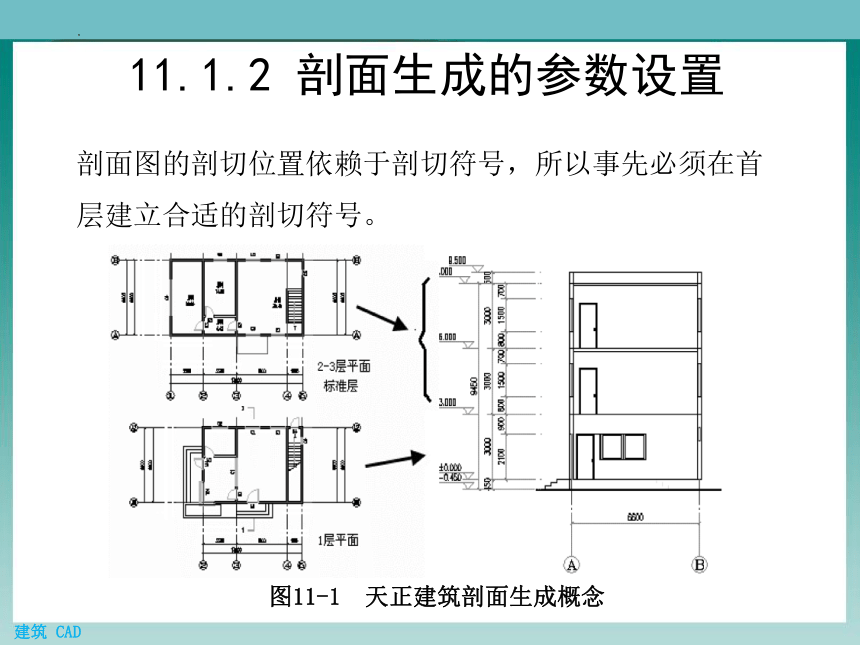

图11-1 天正建筑剖面生成概念

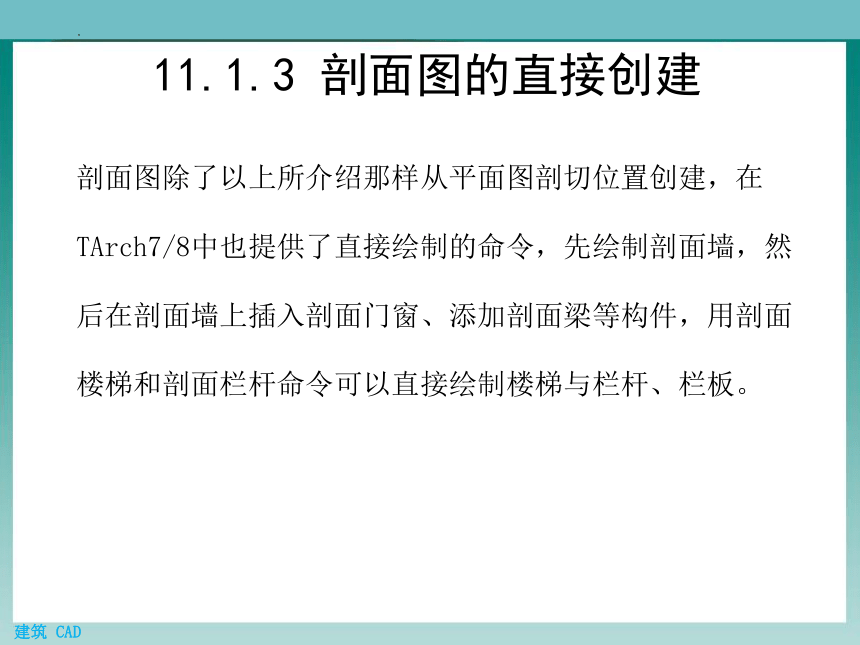

11.1.3 剖面图的直接创建
剖面图除了以上所介绍那样从平面图剖切位置创建，在TArch7/8中也提供了直接绘制的命令，先绘制剖面墙，然后在剖面墙上插入剖面门窗、添加剖面梁等构件，用剖面楼梯和剖面栏杆命令可以直接绘制楼梯与栏杆、栏板。

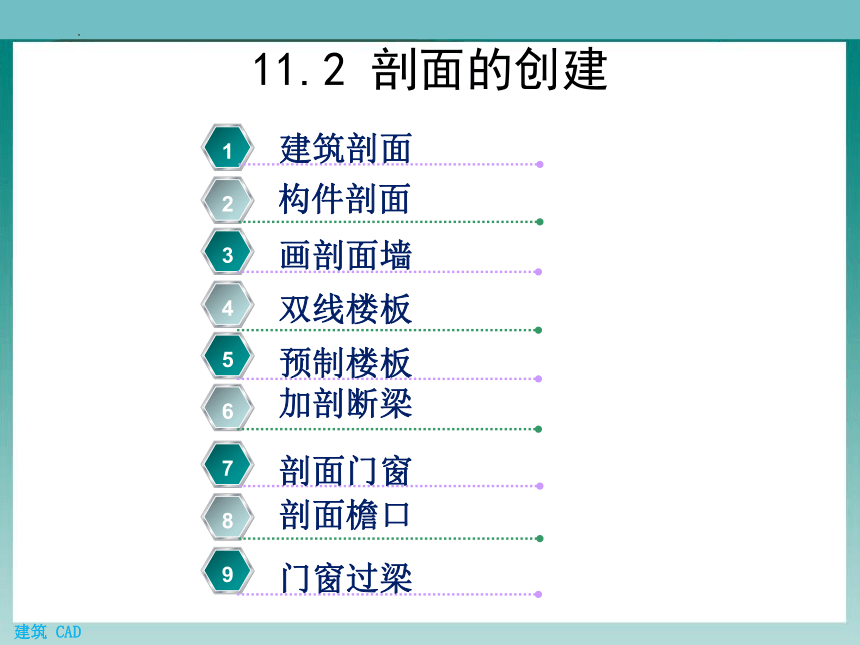

11.2 剖面的创建
1
2
建筑剖面
构件剖面
3
4
画剖面墙
双线楼板
5
6
预制楼板
加剖断梁
7
8
剖面门窗
剖面檐口
9
门窗过梁
11.2.1 建筑剖面
菜单命令：剖面→建筑剖面（JZPM）
图形菜单：

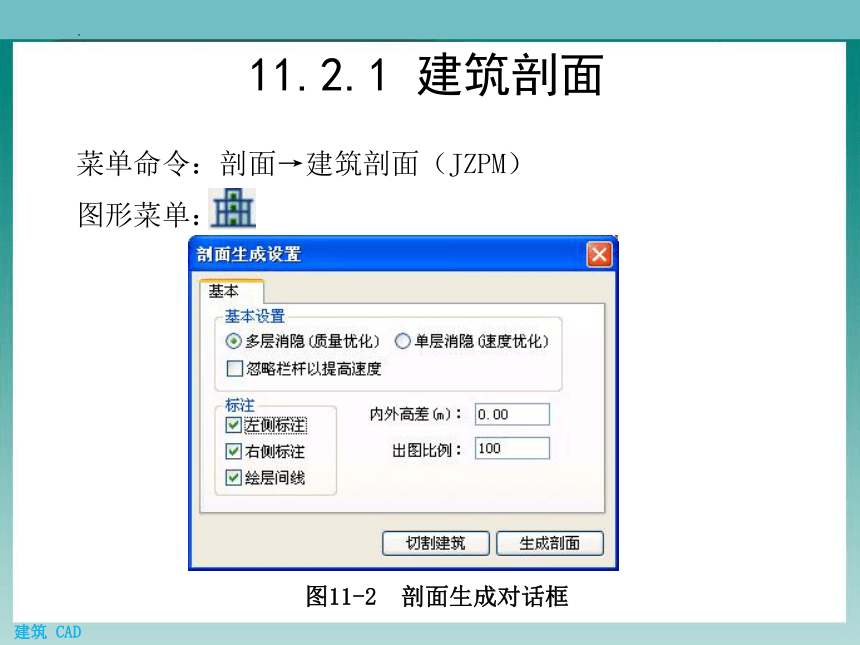

图11-2 剖面生成对话框
11.2.1 建筑剖面

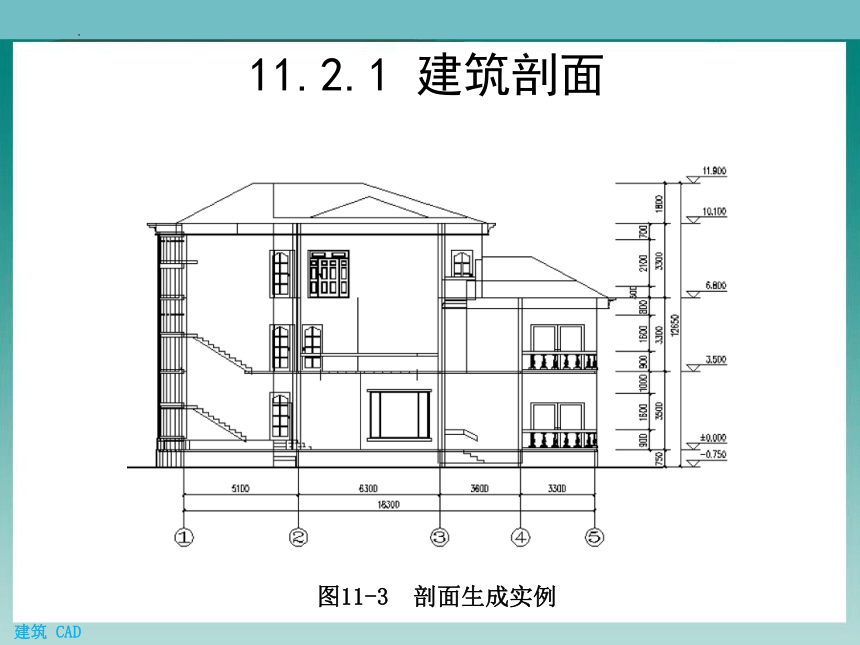

图11-3 剖面生成实例
11.2.2 构件剖面
本命令用于生成当前标准层、局部构件或三维图块对象在指定剖视方向上的剖视图。
菜单命令：剖面→构件剖面（GJPM）
图形菜单：
11.2.3 画剖面墙
本命令用一对平行的AutoCAD直线或圆弧对象，在S_WALL图层直接绘制剖面墙。
菜单命令：剖面→画剖面墙（HPMQ）
图形菜单：
11.2.4 双线楼板
本命令用一对平行的AutoCAD直线对象，在S_FLOOR图层直接绘制剖面双线楼板。
菜单命令：剖面→双线楼板（SXLB）
图形菜单：
11.2.5 预制楼板
本命令用一系列预制板剖面的AutoCAD图块对象，在S_FLOOR图层按要求尺寸插入一排剖面预制板。
菜单命令：剖面→预制楼板（YZLB）
图形菜单：
图11-4 剖面楼板参数
11.2.6 加剖断梁
本命令在剖面楼板处按给出尺寸加梁剖面，剪裁双线楼板底线。
菜单命令：剖面→加剖断梁（JPDL）
图形菜单：
图11-5 加剖断梁实例
11.2.7 剖面门窗
本命令可连续插入剖面门窗（包括含有门窗过梁或开启门窗扇的非标准剖面门窗），可替换已经插入的剖面门窗，此外还可以修改剖面门窗高度与窗台高度值，为剖面门窗详图的绘制和修改提供了全新的工具。
菜单命令：剖面→剖面门窗（PMMC）
图形菜单：
图11-6 剖面门窗样式对话框
11.2.7 剖面门窗
11.2.7.1 插入剖面门窗的操作
11.2.7.2 键入S 选择剖面门窗
11.2.7.3 键入R替换剖面门窗
11.2.7.4 键入E 修改剖面门窗
11.2.7.5 键入H 修改剖面门窗
11.2.7.6 剖面门窗图块的定制
11.2.7 剖面门窗
图11-7 剖面门窗图库
11.2.7 剖面门窗
图11-8 剖面门窗图块定制实例
11.2.8 剖面檐口
本命令在剖面图中绘制剖面檐口。
菜单命令：剖面→剖面檐口（PMYK）
图形菜单：
图11-9 剖面檐口对话框
11.2.9 门窗过梁
本命令可在剖面门窗上方画出给定梁高的矩形过梁剖面，带有灰度填充。
菜单命令：剖面→门窗过梁（MCGL）
图形菜单：
图11-10 门窗过梁的绘制实例
11.3 剖面楼梯与栏杆
1
2
参数楼梯
参数栏杆
3
4
楼梯栏杆
楼梯栏板
5
扶手接头
11.3.1 参数楼梯
菜单命令：剖面→参数楼梯（CSLT）
图形菜单：
图11-11 参数楼梯对话框
11.3.1 参数楼梯
图11-12 参数楼梯对话框展开
11.3.1 参数楼梯
11.3.1.1 绘制参数楼梯的实例
图11-13 参数楼梯绘制实例
11.3.1 参数楼梯
11.3.1.2 对话框控件的说明
图11-14 参数楼梯实例
11.3.2 参数栏杆
本命令按参数交互方式生成楼梯栏杆。
菜单命令：剖面→参数栏杆（CSLG）
图形菜单：
图11-15 剖面栏杆参数 图11-16 参数栏杆单元与插入
11.3.3 楼梯栏杆
本命令根据图层识别在双跑楼梯中剖切到的梯段与可见的梯段，按常用的直栏杆设计，自动处理两相邻梯跑栏杆的遮挡关系。
菜单命令：剖面→楼梯栏杆（LTLG）
图形菜单：
11.3.4 楼梯栏板
本命令根据实心栏板设计，可按图层自动处理栏板遮挡踏步：对可见梯段以虚线表示，对剖面梯段以实线表示。
菜单命令：剖面→楼梯栏板（LTLB）
图形菜单：
图11-17 楼梯栏杆与楼梯栏板实例
11.3.5 扶手接头
本命令与剖面楼梯、参数栏杆、楼梯栏杆、楼梯栏板各命令均可配合使用，对楼梯扶手和楼梯栏板的接头做倒角与水平连接处理，水平伸出长度可以由用户输入。
菜单命令：剖面→扶手接头（FSJT）
图形菜单：
图4-1 钢尺 图4-2 端点尺和刻线尺
11.4 剖面加粗与填充
1
2
剖面填充
居中加粗
3
4
向内加粗
取消加粗
11.4.1 剖面填充
菜单命令：剖面→剖面填充（PMTC）
图形菜单：
图11-19 剖面填充对话框 图11-20 剖面填充实例
11.4.2 居中加粗
本命令将剖面图中的墙线向墙两侧加粗。
菜单命令：剖面→居中加粗（JZJC）
图形菜单：
11.4.3 向内加粗
本命令将剖面图中的墙线向墙内侧加粗，能做到窗墙平齐的出图效果。
菜单命令：剖面→向内加粗（XNJC）
菜单命令：
图11-21 向内加粗实例
11.4.4 取消加粗
本命令将已加粗的剖面墙线恢复原状，但不影响该墙线已有的剖面填充。
菜单命令：剖面→取消加粗（QXJC）
图形菜单：
Thank you
