第10章 立面
建筑 CAD
立面的创建
10.2
立面的编辑
10.3
立面概念
10.1
第10章 立面
本章要点
第10章 立面
立面的概念。
立面图的创建。
立面图的编辑。
10.1 立面概念
1
2
立面生成与工程管理
立面生成的参数设置
10.1.1 立面生成与工程管理

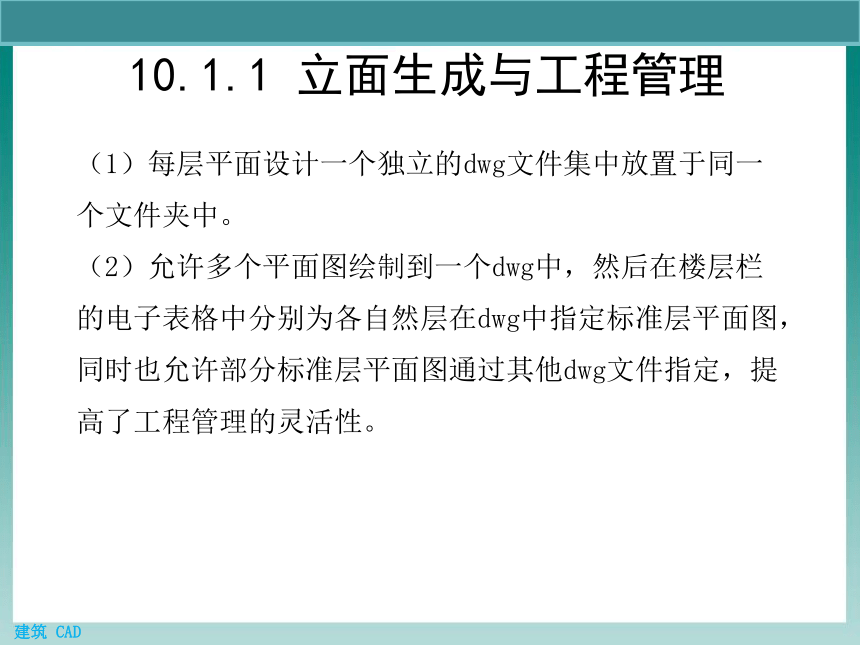

（1）每层平面设计一个独立的dwg文件集中放置于同一个文件夹中。
（2）允许多个平面图绘制到一个dwg中，然后在楼层栏的电子表格中分别为各自然层在dwg中指定标准层平面图，同时也允许部分标准层平面图通过其他dwg文件指定，提高了工程管理的灵活性。
10.1.2 立面生成的参数设置

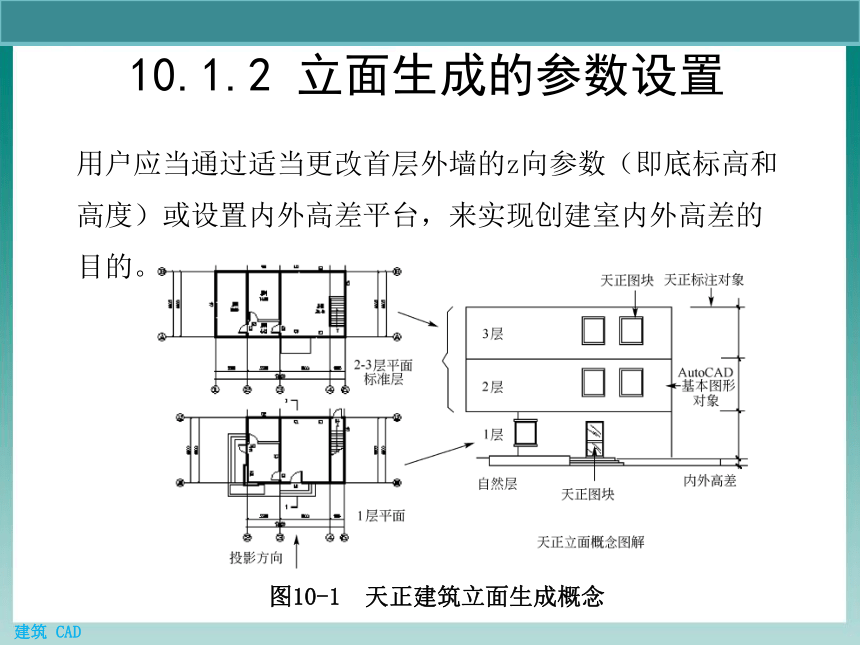

用户应当通过适当更改首层外墙的z向参数（即底标高和高度）或设置内外高差平台，来实现创建室内外高差的目的。
图10-1 天正建筑立面生成概念
10.2 立面的创建
1
2
建筑立面
构件立面
3
4
立面门窗
立面阳台
5
立面屋顶
10.2.1 建筑立面

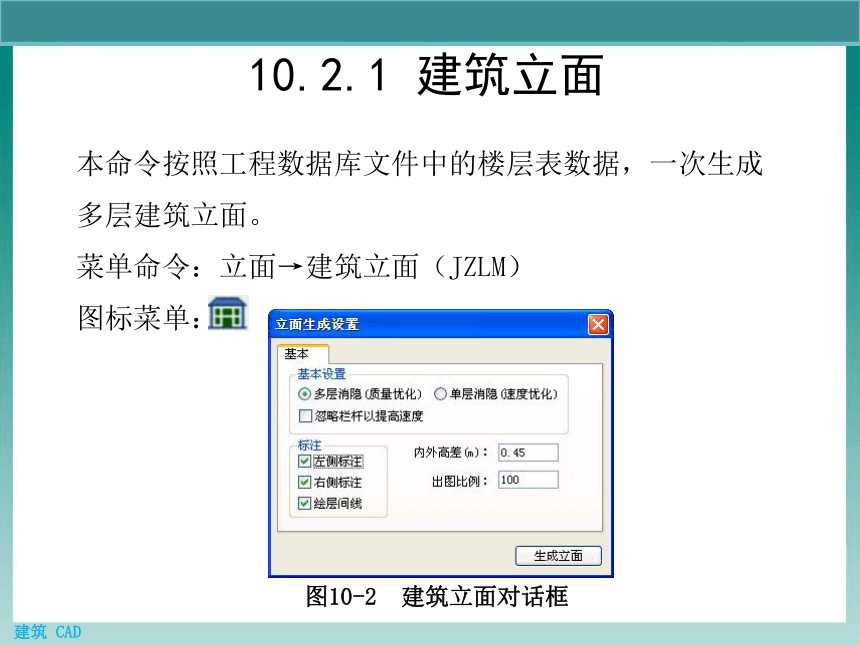

本命令按照工程数据库文件中的楼层表数据，一次生成多层建筑立面。
菜单命令：立面→建筑立面（JZLM）
图标菜单：
图10-2 建筑立面对话框
10.2.1 建筑立面

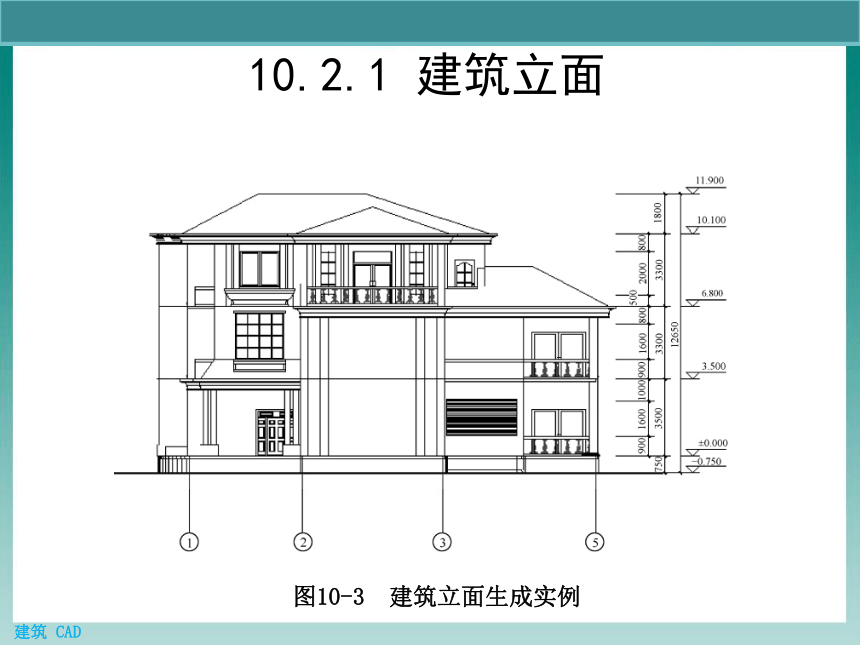

图10-3 建筑立面生成实例
10.2.2 构件立面
本命令用于生成当前标准层、局部构件或三维图块对象在选定方向上的立面图与顶视图。
菜单命令：立面→构件立面（GJLM）
图标菜单：
图10-4 楼梯构件立面实例
10.2.3 立面门窗
10.2.3.1 替换已有门窗的操作
10.2.3.2 直接插入门窗的操作
菜单命令：立面→立面门窗（LMMC）
图标菜单：
图10-5 天正图库管理系统对话框
10.2.4 立面阳台
菜单命令：立面→立面阳台（LMYT）
图标菜单：
图10-6 立面阳台对话框
10.2.5 立面屋顶
菜单命令：立面→立面屋顶
图标菜单：
图10-7 立面屋顶参数对话框
10.2.5 立面屋顶
图10-8 立面屋顶的类型
10.3 立面的编辑
1
2
门窗参数
立面窗套
3
4
雨水管线
柱立面线
5
立面轮廓
10.3.1 门窗参数
本命令把已经生成的立面门窗尺寸以及门窗底标高作为默认值，用户修改立面门窗尺寸，系统按尺寸更新所选门窗。
菜单命令：立面→门窗参数（MCCS）
图标菜单：
10.3.2 立面窗套
菜单命令：立面→立面窗套（LMCT）
图标菜单：
图10-10 立面窗套的类型
图10-9 窗套参数对话框
10.3.3 雨水管线
本命令在立面图中按给定的位置生成竖直向下的雨水管。
菜单命令：立面→雨水管线（YSGX）
图标菜单：
10.3.4 柱立面线
本命令按默认的正投影方向模拟圆柱立面投影，在柱子立面范围内画出有立体感的竖向投影线。
菜单命令：立面→柱立面线（ZLMX）
图标菜单：
图10-11 柱立面线的绘制实例与对应平面图的参照示意图
图10-12 立面轮廓实例
