第8章
楼梯及室内外设施
建筑 CAD

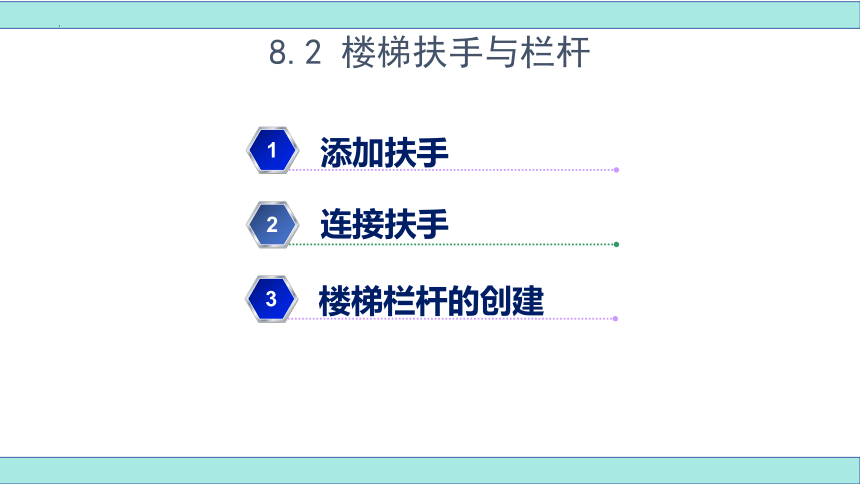

8.2 楼梯扶手与栏杆
1
2
添加扶手
连接扶手
3
楼梯栏杆的创建
8.2.1 添加扶手
本命令以楼梯段或沿上楼方向的Pline路径为基线，生成楼梯扶手，本命令可自动识别楼梯段和台阶，但是不识别组合后的多跑楼梯与双跑楼梯。
菜单命令：楼梯其他→添加扶手（TJFS）
图标菜单：
8.2.1 添加扶手

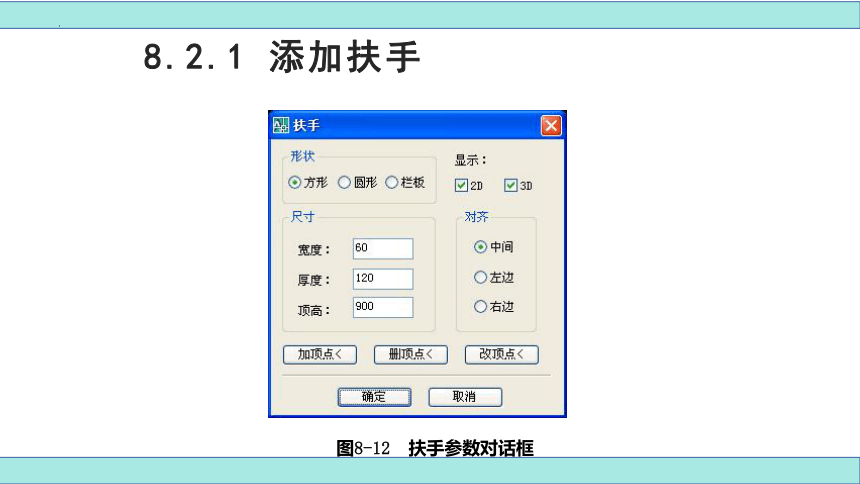

图8-12 扶手参数对话框
8.2.1 添加扶手
★ 扶手对话框的控件说明
[形状]
[对齐]
[加顶点]/[删顶点]/[改顶点]

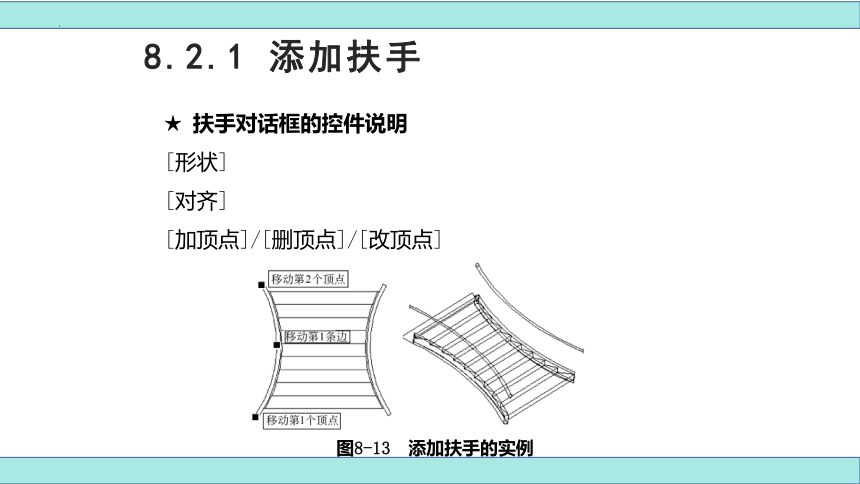

图8-13　添加扶手的实例

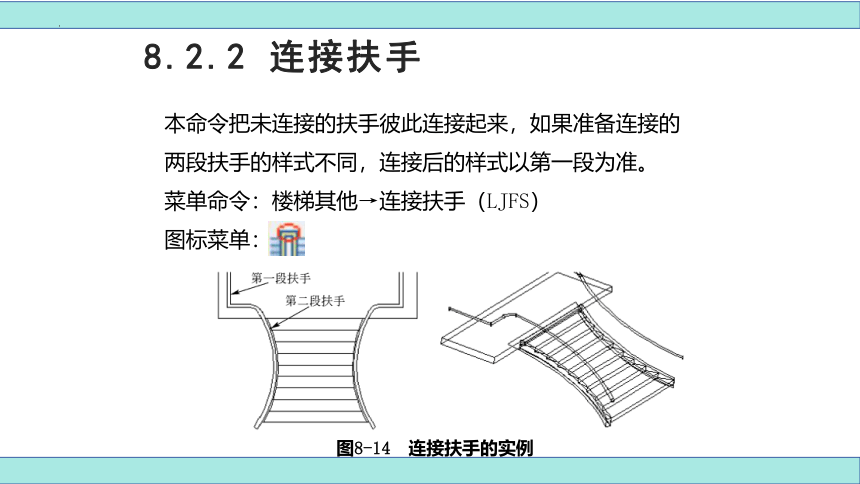

8.2.2 连接扶手
本命令把未连接的扶手彼此连接起来，如果准备连接的两段扶手的样式不同，连接后的样式以第一段为准。
菜单命令：楼梯其他→连接扶手（LJFS）
图标菜单：
图8-14　连接扶手的实例

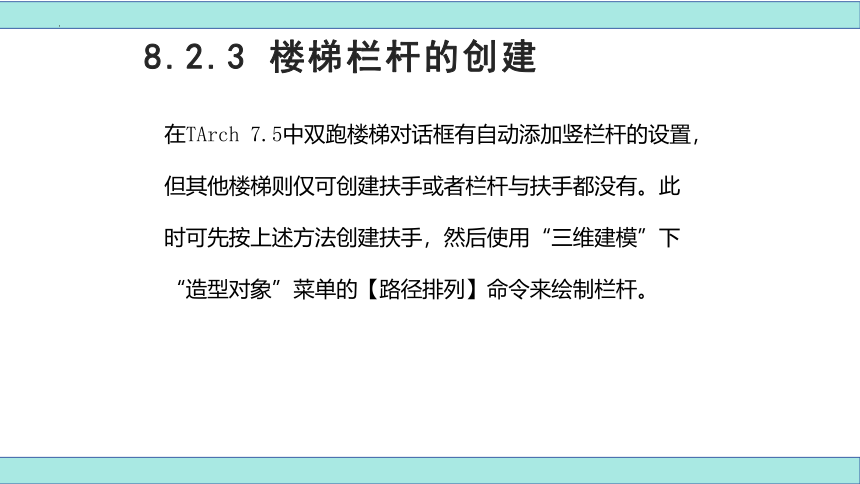

8.2.3 楼梯栏杆的创建
在TArch 7.5中双跑楼梯对话框有自动添加竖栏杆的设置，但其他楼梯则仅可创建扶手或者栏杆与扶手都没有。此时可先按上述方法创建扶手，然后使用“三维建模”下“造型对象”菜单的【路径排列】命令来绘制栏杆。

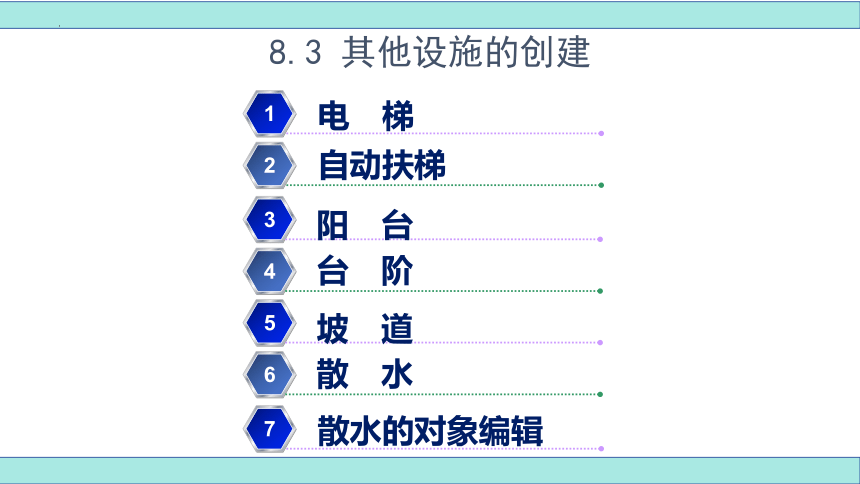

8.3 其他设施的创建
1
2
电 梯
自动扶梯
3
4
阳 台
台 阶
5
6
坡 道
散 水
7
散水的对象编辑
8.3.1 电梯
本命令创建的电梯图形包括轿厢、平衡块和电梯门。
菜单命令：楼梯其他→电梯（DT）
图标菜单：
图8-15　电梯对话框 图8-16　电梯的实例
8.3.2 自动扶梯
本命令通过对话框中输入梯段参数，绘制单台、双台自动扶梯或自动人行步道(坡道)。
菜单命令：楼梯其他→自动扶梯（ZDFT）
图标菜单：
图8-17 自动扶梯对话框 图8-18　自动扶梯实例
8.3.3 阳台
本命令以几种预定样式绘制阳台，或选择预先绘制好的路径转成阳台，以任意绘制方式创建阳台。
菜单命令：楼梯其他→阳台（YT）
图标菜单：
图8-19　阳台参数对话框
8.3.3 阳台
图8-20　阴角阳台实例
图8-20　阴角阳台实例
8.3.3 阳台
图8-23　阳台对象编辑对话框
图8-22　已有路径绘制阳台
8.3.4 台阶
本命令直接绘制矩形单面台阶、矩形三面台阶、阴角台阶、沿墙偏移等预定样式的台阶，或把预先绘制好的PLINE转成台阶、直接绘制平台创建台阶。
菜单命令：楼梯其他→台阶（TJ）
图标菜单：
图8-24　台阶对话框
8.3.4 台阶
8.3.4.1 台阶对话框的控件说明
图8-26 预定义台阶类型
图8-25　台阶控件的意义
8.3.4 台阶
8.3.4.2 台阶创建的实例
图8-27　沿墙偏移绘制台阶
8.3.4 台阶
图8-28 沿已有路径生成台阶 图8-29　直接绘制台阶
8.3.4 台阶
图8-30　台阶对象编辑对话框
8.3.5 坡道
本命令通过参数构造单跑的入口坡道，多跑、曲边与圆弧坡道由各楼梯命令中“作为坡道”选项创建。
菜单命令：楼梯其他→坡道（PD）
图标菜单：
图8-31　坡道参数对话框 图8-32 坡道参数
8.3.5 坡道
图8-33　各种坡道类型
8.3.6 散水
本命令通过自动搜索外墙线，绘制散水，在TArch7.0开始把原有的【二维散水】和【三维散水】、【内外高差】命令合并为【散水】命令。
菜单命令：楼梯其他→散水（SS）
图标菜单：
图8-34　散水对话框
8.3.7 散水的对象编辑
★ 散水对象编辑的实例说明
图8-35　散水对象编辑实例
Thank you
