(共22张PPT)
第8章
楼梯及室内外设施
建筑 CAD

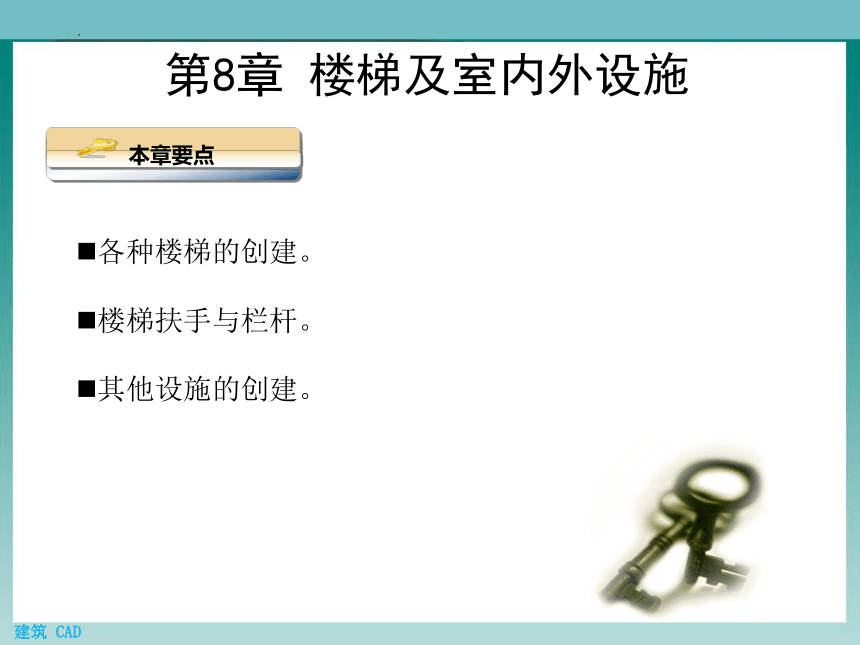

本章要点
第8章 楼梯及室内外设施
各种楼梯的创建。
楼梯扶手与栏杆。
其他设施的创建。

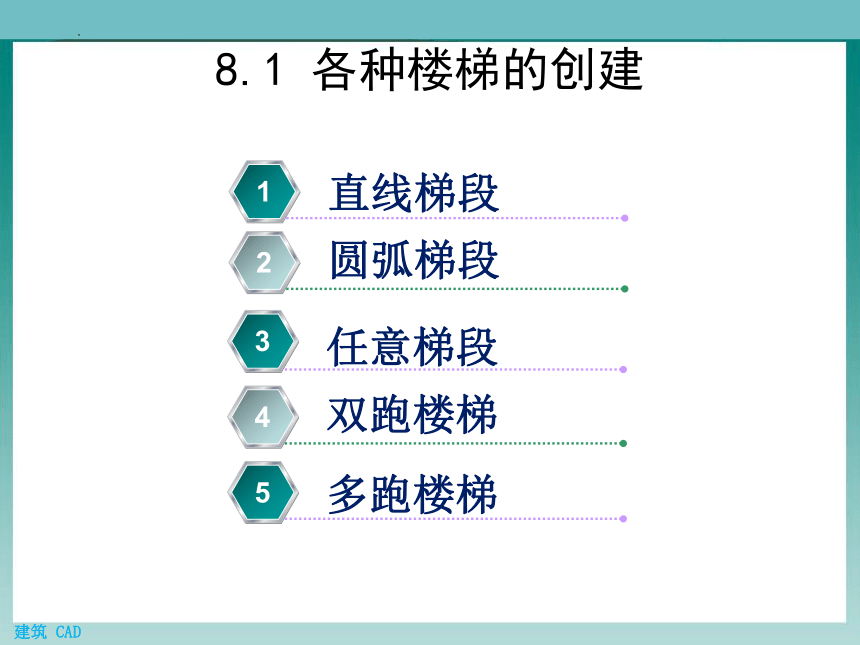

8.1 各种楼梯的创建
1
2
直线梯段
圆弧梯段
3
4
任意梯段
双跑楼梯
5
多跑楼梯
8.1.1 直线梯段
本命令在对话框中输入梯段参数绘制直线梯段，本命令可以单独使用，也可以用于组合复杂楼梯与坡道。
菜单命令：楼梯其他→直线梯段（ZXTD）
图标菜单：

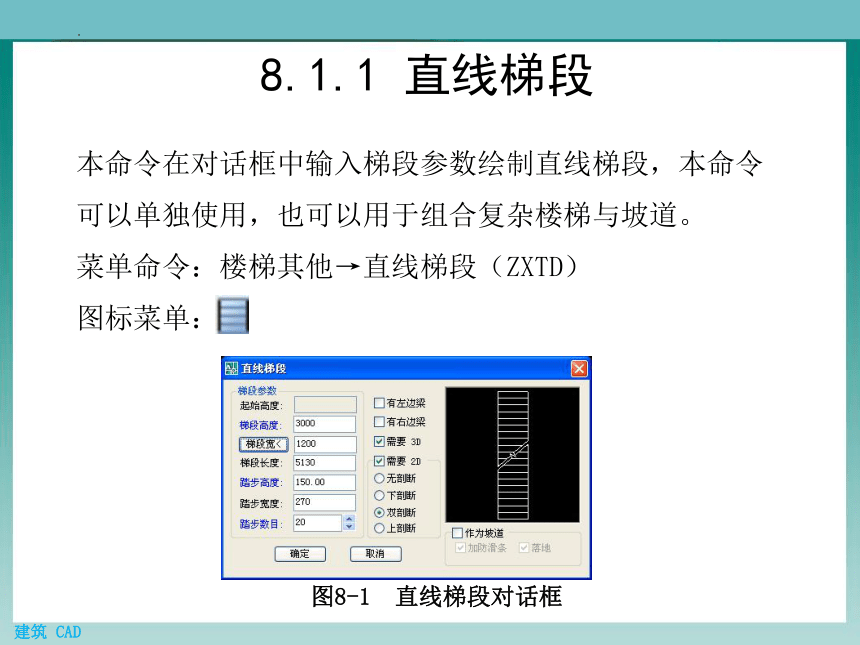

图8-1　直线梯段对话框
8.1.1 直线梯段

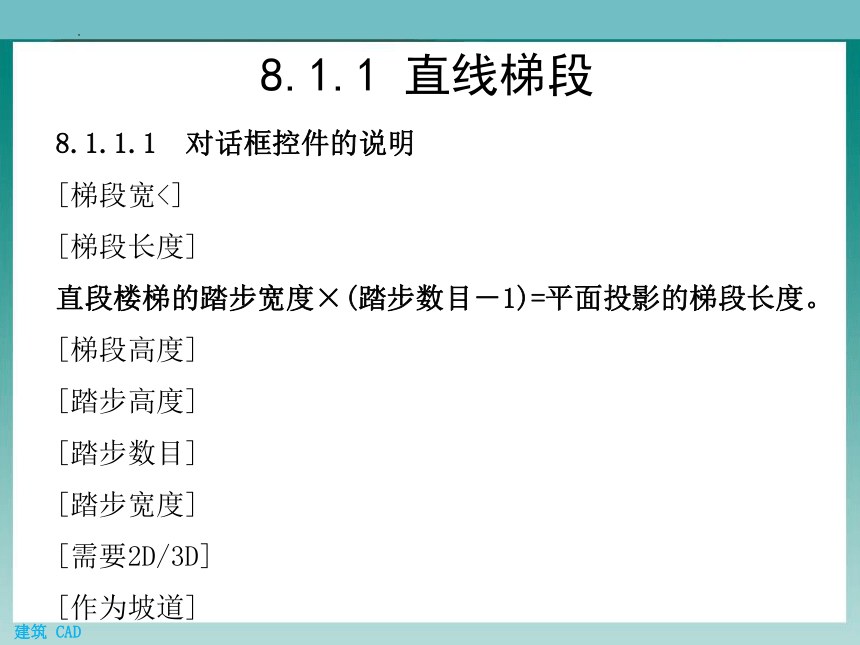

8.1.1.1 对话框控件的说明
[梯段宽<]
[梯段长度]
直段楼梯的踏步宽度×(踏步数目－1)=平面投影的梯段长度。
[梯段高度]
[踏步高度]
[踏步数目]
[踏步宽度]
[需要2D/3D]
[作为坡道]
8.1.1 直线梯段
8.1.1.2 梯段夹点的功能说明
[改梯段宽]
[移动梯段]
[改剖切位置]

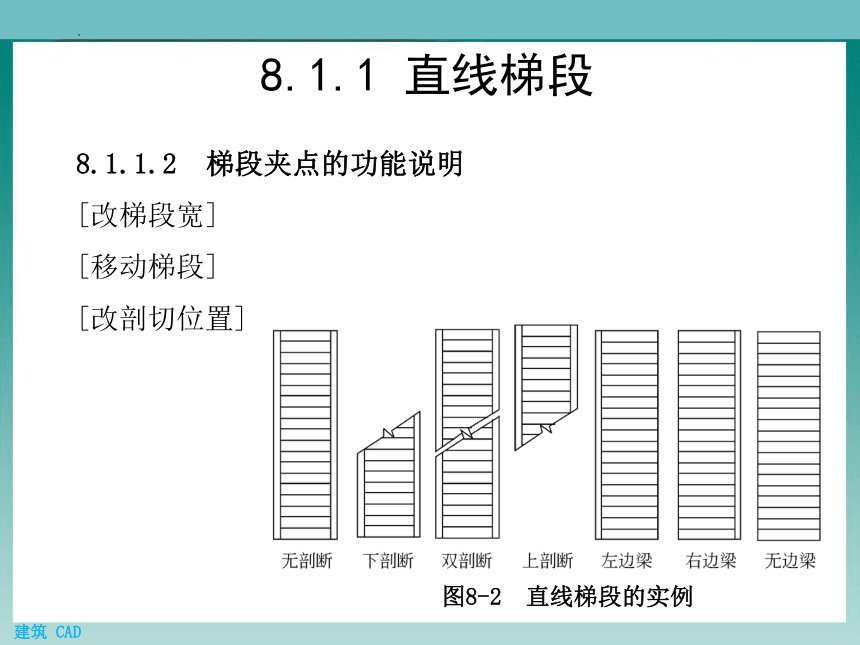

图8-2 直线梯段的实例
8.1.2 圆弧梯段
本命令创建单段弧线梯段，适合单独的圆弧楼梯，也可与直线梯段组合创建复杂楼梯和坡道，如大堂的螺旋楼梯与入口的坡道。
菜单命令：楼梯其他→圆弧梯段（YHTD）
图标菜单：
8.1.2 圆弧梯段

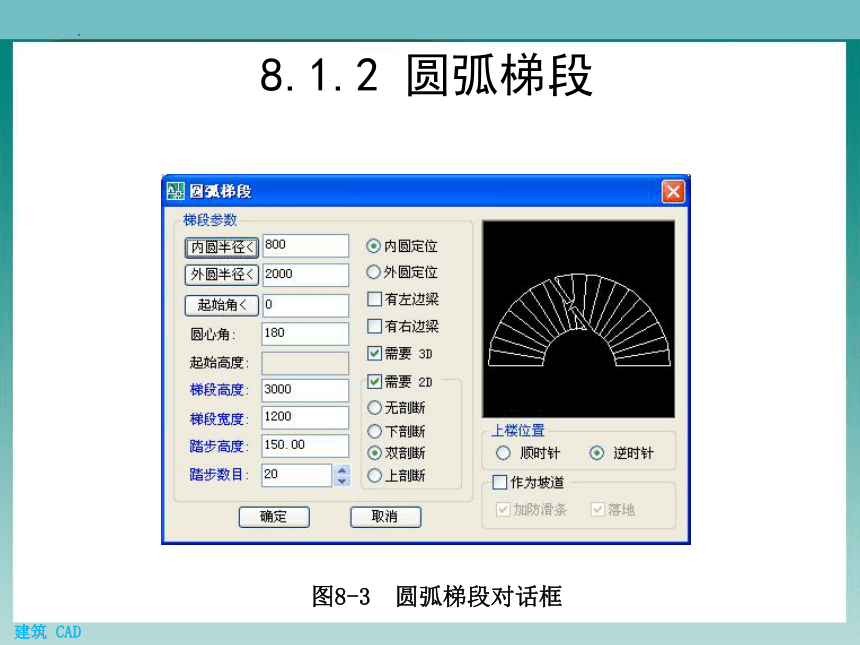

图8-3　圆弧梯段对话框
8.1.2 圆弧梯段
★ 梯段夹点的功能说明
[改内径]
[改外径]
[移动梯段]

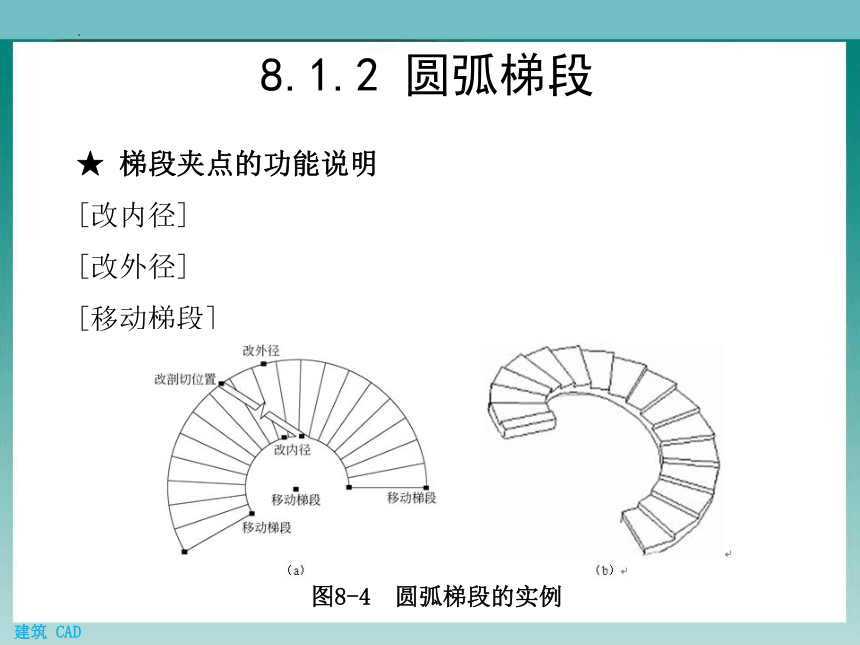

图8-4　圆弧梯段的实例
8.1.3 任意梯段
本命令以用户预先绘制的直线或弧线作为梯段两侧边界，在对话框中输入踏步参数，创建形状多变的梯段，除了两个边线为直线或弧线外，其余参数与直线梯段相同。
菜单命令：楼梯其他→任意梯段（RYTD）
图标菜单：
8.1.3 任意梯段
图8-5　任意梯段对话框
8.1.3 任意梯段
★ 梯段夹点的功能说明
[改起点]
[改终点]
[改圆弧/平移边线]
图8-6　任意梯段的实例
8.1.4 双跑楼梯
双跑楼梯是最常见的楼梯形式，由两跑直线梯段、一个休息平台、一个或两个扶手和一组或两组栏杆构成的自定义对象，具有二维视图和三维视图。
菜单命令：楼梯其他→双跑楼梯
图标菜单：
8.1.4 双跑楼梯
图8-7　双跑梯段对话框
8.1.4 双跑楼梯
8.1.4.1 双跑楼梯对话框的控件说明
[梯间宽<] [楼梯高度]
[井宽] [踏步总数]
[一跑步数] [二跑步数]
[踏步高] [休息平台]
[宽度] [踏步取齐]
[扶手宽度/高度] [扶手距边]
[有外侧扶手] [有内侧栏杆]
[层类型] [作为坡道]
8.1.4 双跑楼梯
图8-8　双跑楼梯的实例
8.1.4 双跑楼梯
8.1.4.2 梯段夹点的功能说明
[改梯段宽度]
[改楼梯间宽度]
[移动剖切位置]
[改休息平台尺寸]
[移动楼梯]
8.1.5 多跑楼梯
本命令创建由梯段开始且以梯段结束、梯段和休息平台交替布置、各梯段方向自由的多跑楼梯。
菜单命令：楼梯其他→多跑楼梯（DPLT）
图标菜单：
8.1.5 多跑楼梯
图8-9　多跑梯段对话框
8.1.5 多跑楼梯
8.1.5.1 多跑楼梯对话框的控件说明
[拖动绘制]
[路径匹配]
[基线在左]
[基线在右]
[左边靠墙]
[右边靠墙]
8.1.5 多跑楼梯
8.1.5.2 多跑楼梯工程实例
按“基线在右”设置后的绘图过程如图8-10所示，预先应按各梯段相对井道居中排列做出起步点辅助线。
图8-10　多跑楼梯工程实例说明
8.1.5 多跑楼梯
图8-11　多跑梯段类型实例
