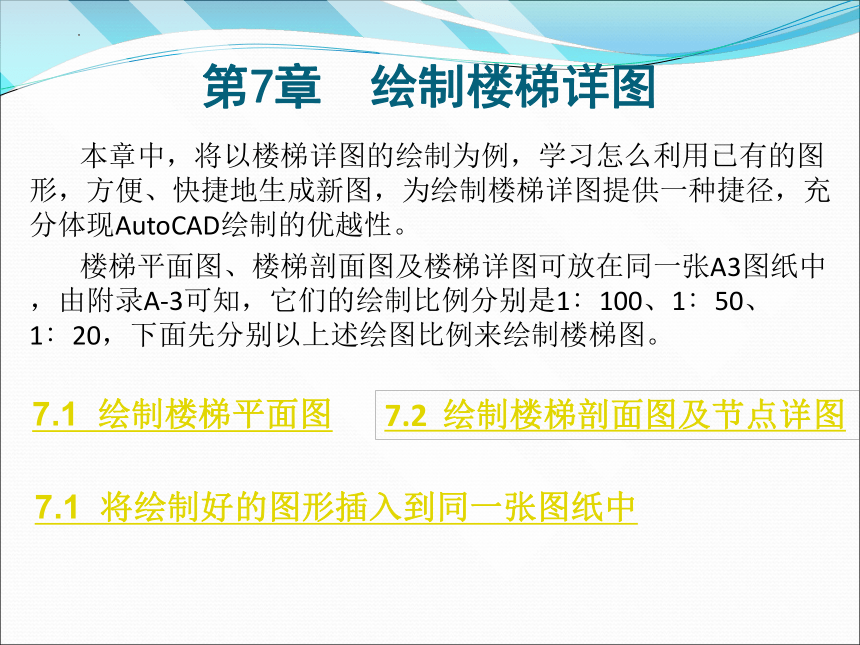

第7章 绘制楼梯详图
本章中，将以楼梯详图的绘制为例，学习怎么利用已有的图形，方便、快捷地生成新图，为绘制楼梯详图提供一种捷径，充分体现AutoCAD绘制的优越性。
楼梯平面图、楼梯剖面图及楼梯详图可放在同一张A3图纸中，由附录A-3可知，它们的绘制比例分别是1∶100、1∶50、1∶20，下面先分别以上述绘图比例来绘制楼梯图。
7.1 绘制楼梯平面图
7.2 绘制楼梯剖面图及节点详图
7.1 将绘制好的图形插入到同一张图纸中

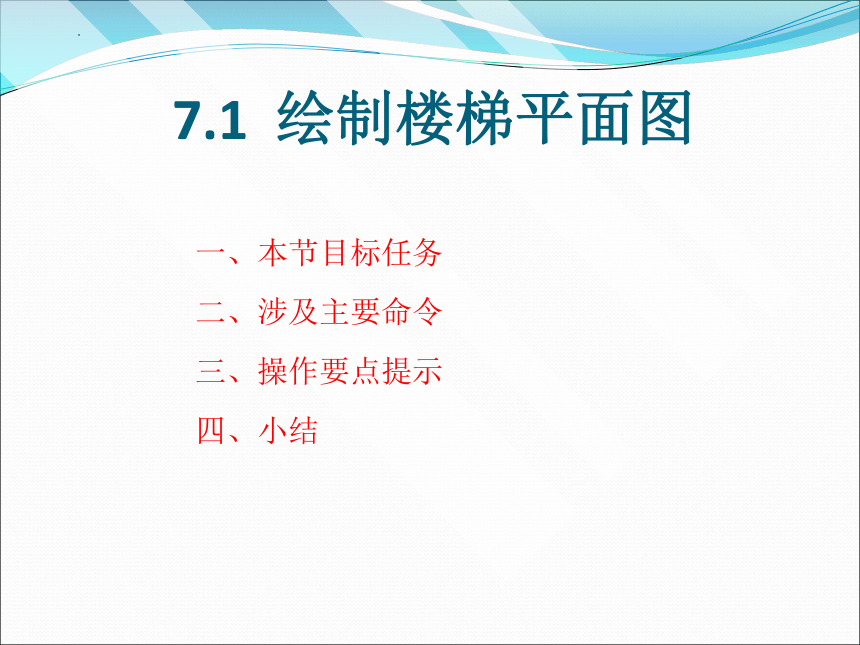

7.1 绘制楼梯平面图
一、本节目标任务
二、涉及主要命令
三、操作要点提示
四、小结
一、本节目标任务

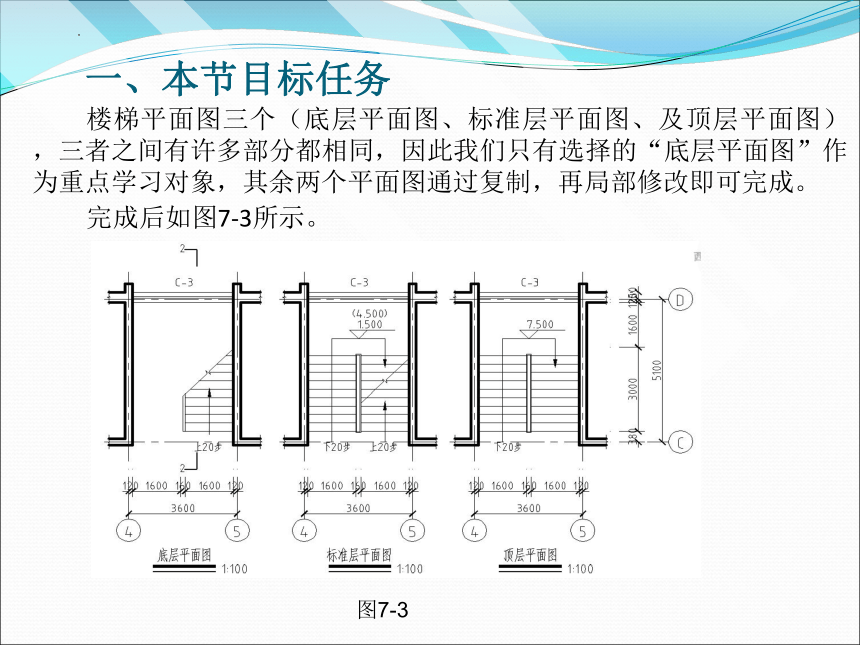

楼梯平面图三个（底层平面图、标准层平面图、及顶层平面图），三者之间有许多部分都相同，因此我们只有选择的“底层平面图”作为重点学习对象，其余两个平面图通过复制，再局部修改即可完成。
完成后如图7-3所示。
图7-3

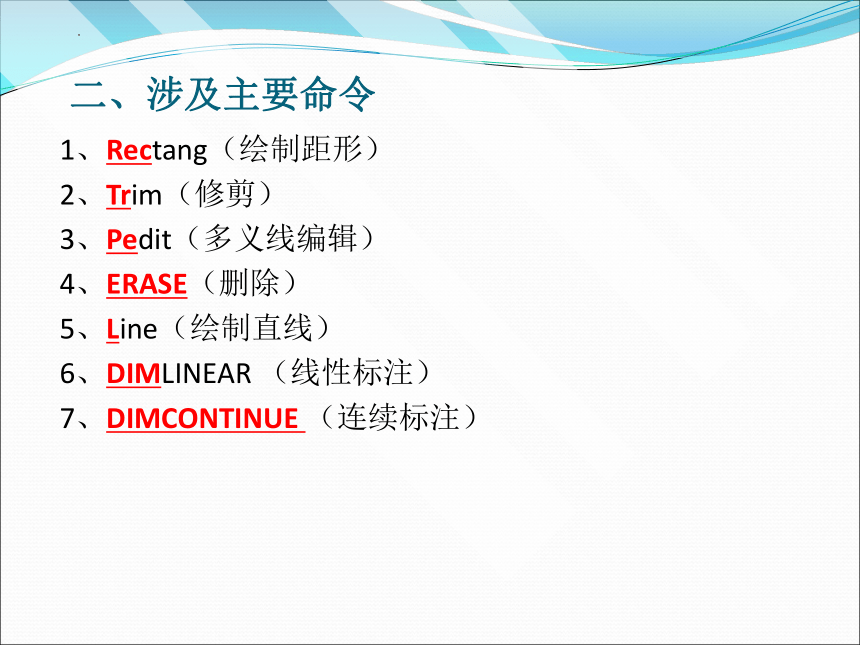

二、涉及主要命令
1、Rectang（绘制距形）
2、Trim（修剪）
3、Pedit（多义线编辑）
4、ERASE（删除）
5、Line（绘制直线）
6、DIMLINEAR （线性标注）
7、DIMCONTINUE （连续标注）

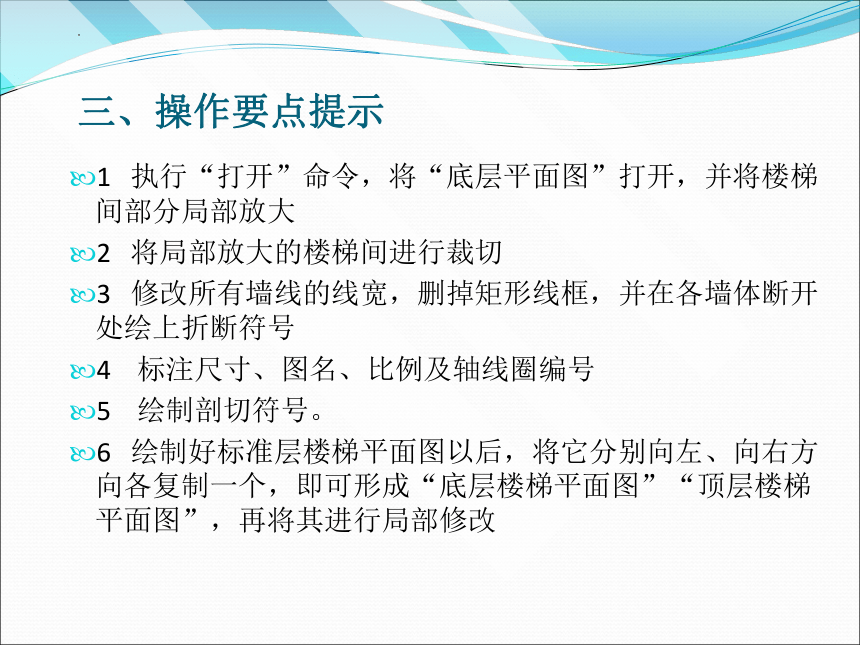

三、操作要点提示
1 执行“打开”命令，将“底层平面图”打开，并将楼梯间部分局部放大
2 将局部放大的楼梯间进行裁切
3 修改所有墙线的线宽，删掉矩形线框，并在各墙体断开处绘上折断符号
4 标注尺寸、图名、比例及轴线圈编号
5 绘制剖切符号。
6 绘制好标准层楼梯平面图以后，将它分别向左、向右方向各复制一个，即可形成“底层楼梯平面图”“顶层楼梯平面图”，再将其进行局部修改

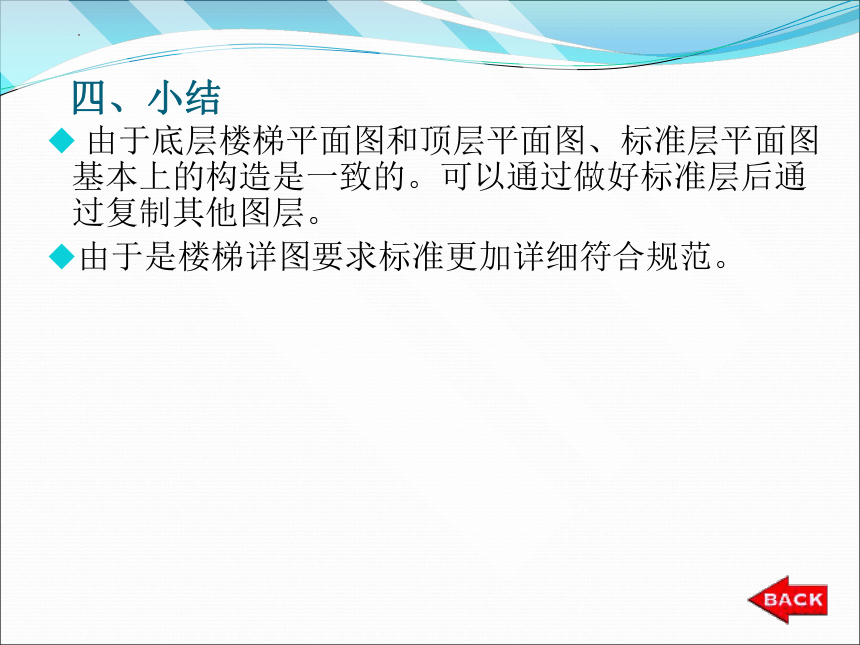

四、小结
由于底层楼梯平面图和顶层平面图、标准层平面图基本上的构造是一致的。可以通过做好标准层后通过复制其他图层。
由于是楼梯详图要求标准更加详细符合规范。

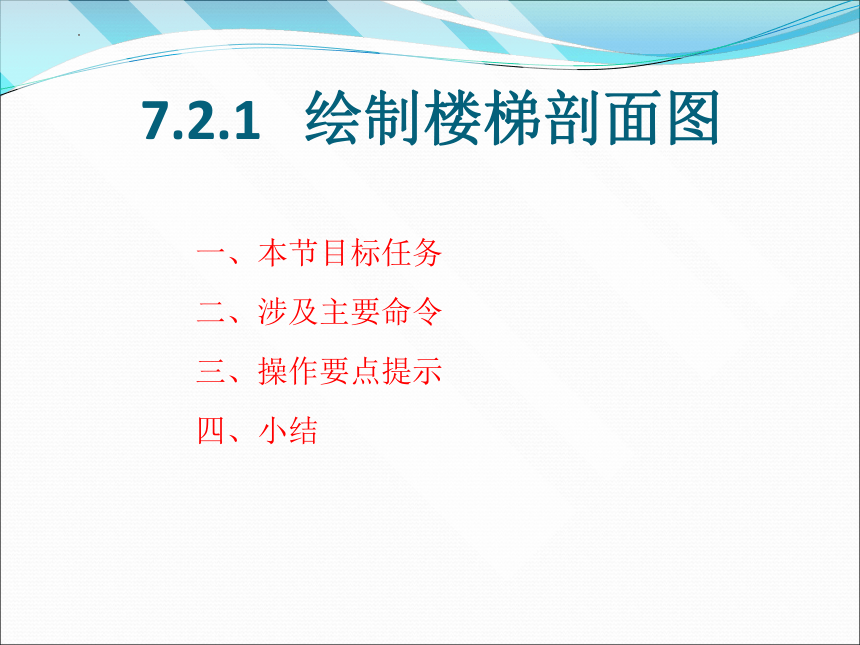

7.2.1 绘制楼梯剖面图
一、本节目标任务
二、涉及主要命令
三、操作要点提示
四、小结
一、本节目标任务
由于该学生宿舍为四层建筑物，一层至四层楼梯段相同，在此只详细绘制一层楼梯段，其余复制即可。
完成后如图7-13所示。
图7-13
二、涉及主要命令
1、Line（绘制直线）
2、Copy（拷贝）
3、Pedit（多义线编辑）
4、Wblock（保存块或写块）
5、Layer（设置并切换图层）
6、Bhatch （填充）
6、Offset（偏移）
7、Extend（延伸）
8、Trim（修剪）
三、操作要点提示
1．绘制辅助线
2．绘制踏步
3．绘制其他轮廓线
4．填充材料图例、完成楼梯剖面图
5. 最后标注尺寸、标高、文字
四、小结
绘制楼梯剖面图时我们可以借助辅助线。
在绘制楼梯轮廓线时要做较多的辅助线，建议当轮廓线已经正确完整画后，适应的删除些辅助线，以免自己混淆。
7.2.2 绘制楼梯节点详图
一、本节目标任务
二、涉及主要命令
三、操作要点提示
四、小结
一、本节目标任务
楼梯节点详图是楼梯剖面图的局部放大图，不必专门绘制，只需要将剖面图的局部剪下，按一定的比例放大，再进行一些必须的修改即可。，
完成后如图7-23所示。
图7-23
二、涉及主要命令
1、Rectang（绘制距形）
2、 Explode（分解或炸开）
3、 Trim（修剪）
4、Insert（插入图块）
5、Offset（偏移）
6、Layer（创建图层）
7、 Mline（绘制多线）
8、 Explode（分解或炸开）
9、 Scale（缩放）
三、操作要点提示
1．剪切楼梯剖面图局部，并插入当前图中
2 ．绘制辅助定位线
3．绘制楼梯扶手和其他细部
4．填充材料图例、完成楼梯剖面图
5. 多余的线修剪好。同时将中间的辅助定位的图层为“扶手”图层。
四、小结
楼梯节点详图是楼梯剖面图的局部放大，不必专门绘制，只需将剖面图的局部剪下来，按一定比例放大，再进行一些必要的修改即可。
此大样图的比例为1∶20，而平面图的比例为1∶100，故应该将此图形放大5倍 ，再进行标注。图形放大了，但是尺寸标注是标注它本身的尺寸，所以在放大5倍后，应该调整尺寸标注的比例因子。把比例因子改为0.2
7.3 将绘制好的图形插入到同一张图纸中
建筑制图相关标准规定，同一张图纸中，无论图像大小，它们的线宽应该保持一致。将楼梯平面图（比例1∶100）、及节点详图（比例1∶20）绘制完成。下面就将绘制好的楼梯剖面图（比例1∶50）也放置到同一张图纸中。
首先，将绘制好的楼梯剖面图以图块的形式存盘，并且将它们插入到主图（楼梯平面图）中，为了保持与主图（楼梯平面图）的文字标注与粗线线宽一致，可以将剖面图块放大2倍，。
7.3 将绘制好的图形插入到同一张图纸中
剖面图块放大2倍，再进行分解（炸开），分解后尺寸标注会发生改变，图形放大后要让尺寸按实际的尺寸标注，可以在楼梯平面图的标注的样式（即建筑标记）的基础上，新建“建筑标记（0.5）”标注样式，将“主单位”中的比例因子1改为0.5（图形放大了，要标注回原来的尺寸，即比例因子要缩小）。最后完成结果如图7-24所示。
图7-24
