第5章 辅助工具

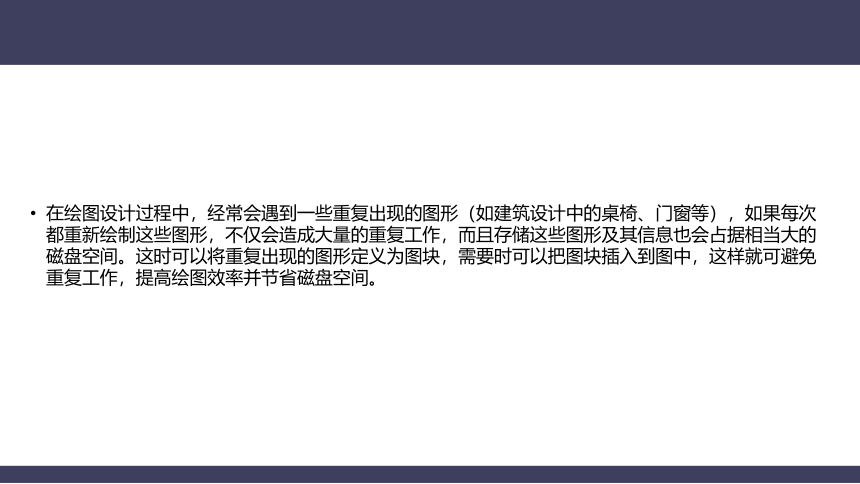

在绘图设计过程中，经常会遇到一些重复出现的图形（如建筑设计中的桌椅、门窗等），如果每次都重新绘制这些图形，不仅会造成大量的重复工作，而且存储这些图形及其信息也会占据相当大的磁盘空间。这时可以将重复出现的图形定义为图块，需要时可以把图块插入到图中，这样就可避免重复工作，提高绘图效率并节省磁盘空间。

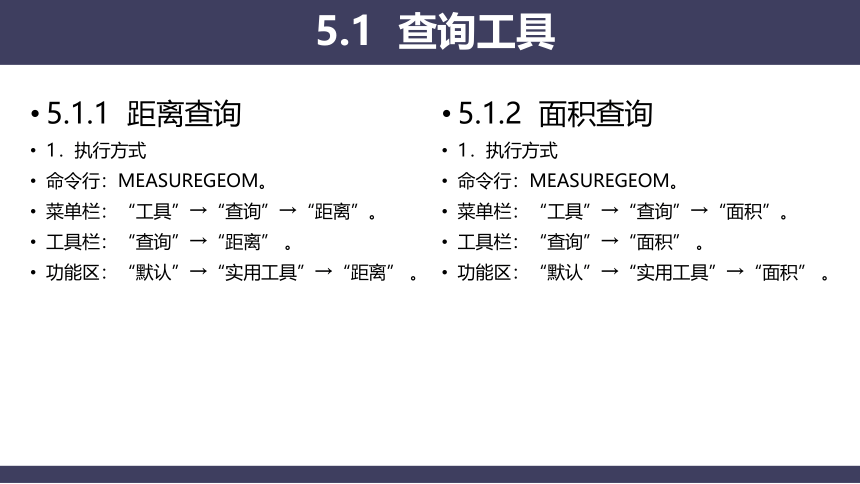

5.1.1 距离查询
1．执行方式
命令行：MEASUREGEOM。
菜单栏：“工具”→“查询”→“距离”。
工具栏：“查询”→“距离” 。
功能区：“默认”→“实用工具”→“距离” 。
5.1 查询工具
5.1.2 面积查询
1．执行方式
命令行：MEASUREGEOM。
菜单栏：“工具”→“查询”→“面积”。
工具栏：“查询”→“面积” 。
功能区：“默认”→“实用工具”→“面积” 。

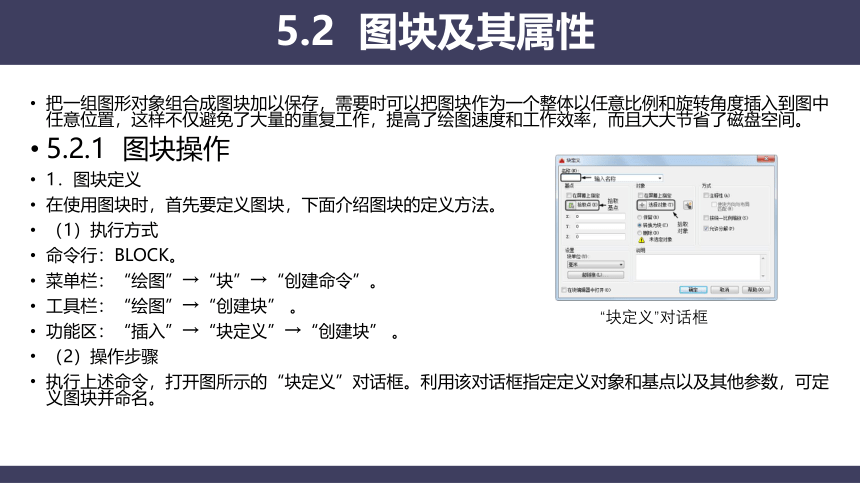

把一组图形对象组合成图块加以保存，需要时可以把图块作为一个整体以任意比例和旋转角度插入到图中任意位置，这样不仅避免了大量的重复工作，提高了绘图速度和工作效率，而且大大节省了磁盘空间。
5.2.1 图块操作
1．图块定义
在使用图块时，首先要定义图块，下面介绍图块的定义方法。
（1）执行方式
命令行：BLOCK。
菜单栏：“绘图”→“块”→“创建命令”。
工具栏：“绘图”→“创建块” 。
功能区：“插入”→“块定义”→“创建块” 。
（2）操作步骤
执行上述命令，打开图所示的“块定义”对话框。利用该对话框指定定义对象和基点以及其他参数，可定义图块并命名。
5.2 图块及其属性
“块定义”对话框

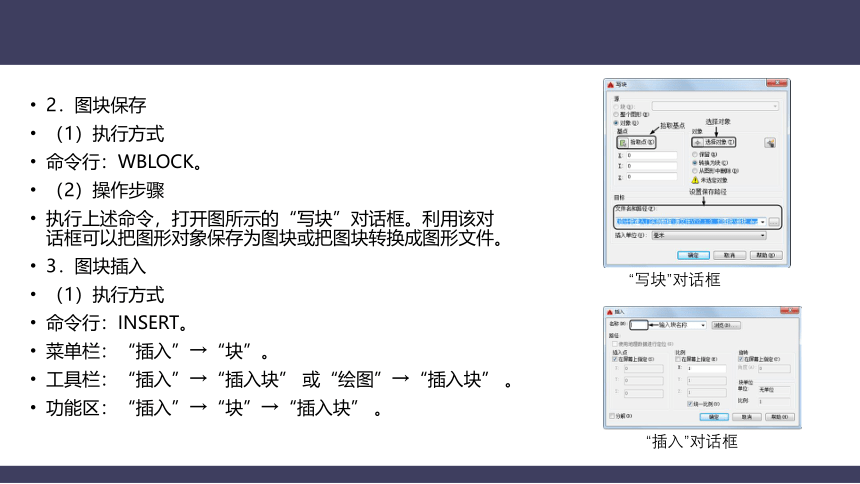

2．图块保存
（1）执行方式
命令行：WBLOCK。
（2）操作步骤
执行上述命令，打开图所示的“写块”对话框。利用该对话框可以把图形对象保存为图块或把图块转换成图形文件。
3．图块插入
（1）执行方式
命令行：INSERT。
菜单栏：“插入”→“块”。
工具栏：“插入”→“插入块” 或“绘图”→“插入块” 。
功能区：“插入”→“块”→“插入块” 。
“写块”对话框
“插入”对话框

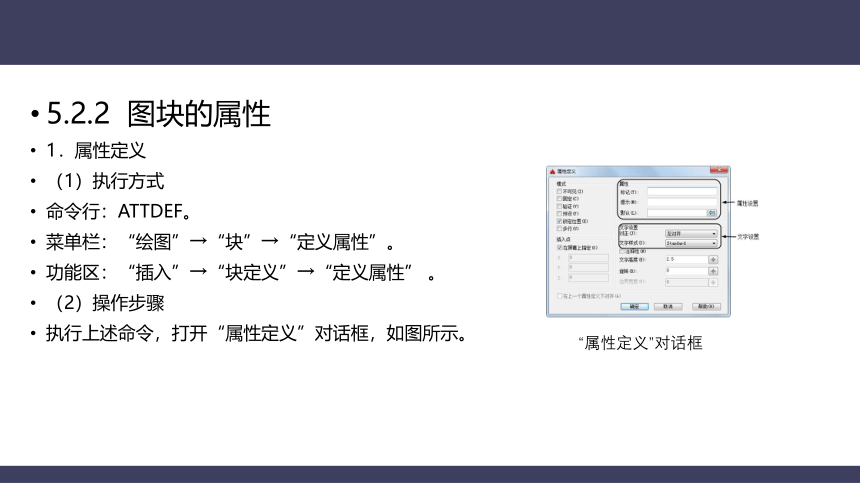

5.2.2 图块的属性
1．属性定义
（1）执行方式
命令行：ATTDEF。
菜单栏：“绘图”→“块”→“定义属性”。
功能区：“插入”→“块定义”→“定义属性” 。
（2）操作步骤
执行上述命令，打开“属性定义”对话框，如图所示。
“属性定义”对话框
2．修改属性定义
（1）执行方式
命令行：DDEDIT。
菜单栏：“修改”→“对象”→“文字”→“编辑”。
（2）操作步骤
在此提示下选择要修改的属性定义，AutoCAD打开“编辑属性定义”对话框，如图所示，可以在该对话框中修改属性定义。
“编辑属性定义”对话框
3．图块属性编辑
（1）执行方式
命令行：EATTEDIT。
菜单栏：“修改”→“对象”→“属性”→“单个”。
工具栏：“修改II”→“编辑属性” 。
（2）操作步骤
选择块后，打开“增强属性编辑器”对话框，如图所示。该对话框不仅可以编辑属性值，还可以编辑属性的文字选项、图层、线型、颜色等特性值。
“增强属性编辑器”对话框
5.2.3 实例——标注标高符号
本实例利用“直线”命令绘制标高符号，再利用“定义属性”和“写块”命令创建标高符号图块，最后将标高符号插入到打开的图形中。如图所示。
绘制步骤如下
（1）选择菜单栏中的“绘图”→“直线”命令，绘制图所示的标高符号图形。
（2）选择菜单栏中的“绘图”→“块”→“定义属性”命令，打开“属性定义”对话框，在其中进行图示的设置，其中模式为“验证”，插入点为标高符号水平线中点，确认退出。
（3）在命令行中输入“WBLOCK”，打开“写块”对话框，如图所示。拾取图5-8所示图形下的尖点为基点，以此图形为对象，输入图块名称并指定路径，确认退出。
标注标高符号
（4）选择菜单栏中的“绘图”→“插入块”命令，打开“插入”对话框，如图所示。单击“浏览”按钮找到刚才保存的图块，在屏幕上指定插入点和旋转角度，将该图块插入到图所示的图形中，这时命令行会提示输入属性并要求验证属性值，此时设置标高数值0.150，就完成了一个标高的标注。命令行中的提示与操作如下。
命令: INSERT↙
指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)/
“属性定义”对话框
“写块”对话框
预览比例(PS)/PX/PY/PZ/预览旋转(PR)]:（在对话框中指定相关参数，如图所示）
输入属性值
数值: 0.150↙
验证属性值
数值 <0.150>:↙
（5）继续插入标高符号图块，并输入不同的属性值作为标高数值，直到完成所有标高符号标注，如图所示。
“插入”对话框
标注标高
使用AutoCAD 2016设计中心可以很容易地组织设计内容，并把它们拖动到当前图形中。工具选项板是“工具选项板”窗口中选项卡形式的区域，提供组织、共享和放置块及填充图案的有效方法。工具选项板还可以包含由第三方开发人员提供的自定义工具，也可以利用设置中的组织内容，并将其创建为工具选项板。设计中心与工具选项板的使用大大方便了绘图，同时也加快了绘图的效率。
5.3.1 设计中心
1．启动设计中心
（1）执行方式
命令行：ADCENTER。
菜单栏：“工具”→“设计中心”。
工具栏：“标准”→“设计中心” 。
功能区：“视图”→“选项板”→“设计中心” 。
组合键：Ctrl+2。
5.3 设计中心及工具选项板
AutoCAD 2016设计中心的资源管理器和内容显示区
2．利用设计中心插入图形
设计中心的最大优点是可以将系统文件夹中的DWG图形作为图块插入到当前图形中。
（1）从查找结果列表框中选择要插入的对象，双击对象。
（2）弹出“插入”对话框，如图5-14所示。
（3）在该对话框中设置插入点、比例和旋转角度等数值，被选择的对象将根据指定的参数插入到图形中。
“插入”对话框
5.3.2 工具选项板
1．打开工具选项板
（1）执行方式
命令行：TOOLPALETTES。
菜单栏：“工具”→“选项板”→“工具选项板”。
工具栏：“标准”→“工具选项板” 。
功能区：“视图”→“选项板”→“工具选项板” 。
快捷键：Ctrl+3。
工具选项板窗口
快捷菜单
新建选项板
2．将设计中心内容添加到工具选项板
在DesignCenter文件夹上单击鼠标右键，在弹出的快捷菜单中选择“创建块的工具选项板”命令，如图所示。设计中心中存储的图元出现在工具选项板中新建的DesignCenter选项卡上，如图所示。这样就可以将设计中心与工具选项板结合起来，建立一个快捷方便的工具选项板。
3．利用工具选项板绘图
只需要将工具选项板中的图形单元拖动到当前图形，该图形单元就以图块的形式插入到当前图形中。图所示为将工具选项板中“建筑”选项卡中的“床-双人床”图形单元拖曵到当前图形。
快捷菜单
创建工具选项板
双人床
5.3.3 实例——居室布置平面图
本实例利用绘图命令与编辑命令绘制主平面图，再利用设计中心和工具选项板辅助绘制居室室内布置平面图，如图所示。
绘制步骤如下
（1）利用学过的绘图命令与编辑命令，绘制住房结构截面图。其中，进门为餐厅，左手为厨房，右手为卫生间，正对为客厅，客厅左边为卧室。
（2）单击“视图”选项卡“选项板”面板中的“工具选项板”按钮 ，打开工具选项板。在工具选项板菜单中选择“新建工具选项板”命令，建立新的工具选项板选项卡。在“新建工具选项板”对话框的名称文本框中输入“住房”，按键，新建“住房”选项卡。
（3）单击“视图”选项卡“选项板”面板中的“设计中心”按钮 ，打开设计中心，将设计中心中存储的Kitchens、House Designer、Home-Space Planner图块拖动到工具选项板的“住房”选项卡上，如图所示。
绘制居室布置平面图
向工具选项板插入设计中心中储存的图块
（4）布置餐厅。将工具选项板中的Home-Space Planner图块拖动到当前图形中，选择菜单栏中的“修改”→“缩放”命令调整所插入的图块与当前图形的相对大小，如图所示。对该图块进行分解操作，将Home-Space Planner图块分解成单独的小图块集。将图块集中的“饭桌”图块和“植物”图块拖动到餐厅的适当位置，如图所示。
（5）重复步骤（4）的方法布置居室其他房间。最终绘制的结果如图所示。
将Home-Space Planner图块拖动到当前图形
布置餐厅
居室布置平面图
5.4.1 创建标高图块
1．目的要求
绘制图所示的标高符号，并制作成图块。通过本例的练习，读者应掌握图块的创建方法。
2．操作提示
（1）利用直线命令绘制标高。
（2）利用写块命令，将标高制作成块。
5.4 操作与实践
总平面图上的标高符号
平面图上的地面标高符号
立面图和剖面图上的标高符号
5.4.2 创建居室平面图
1．目的要求
利用“直线”“圆弧”“修剪”“偏移”等绘图命令绘制居室平面图，再利用设计中心和工具选项板辅助绘制居室室内布置平面图，如图所示。读者应掌握设计中心和工具选项板的使用方法。
2．操作提示
（1）绘制居室平面图。
（2）利用设计中心和工具选项板插入布置图块。
居室平面图
