第12章 文字与标注1
建筑 CAD
天正文字工具
12.2
文字的概念
12.1

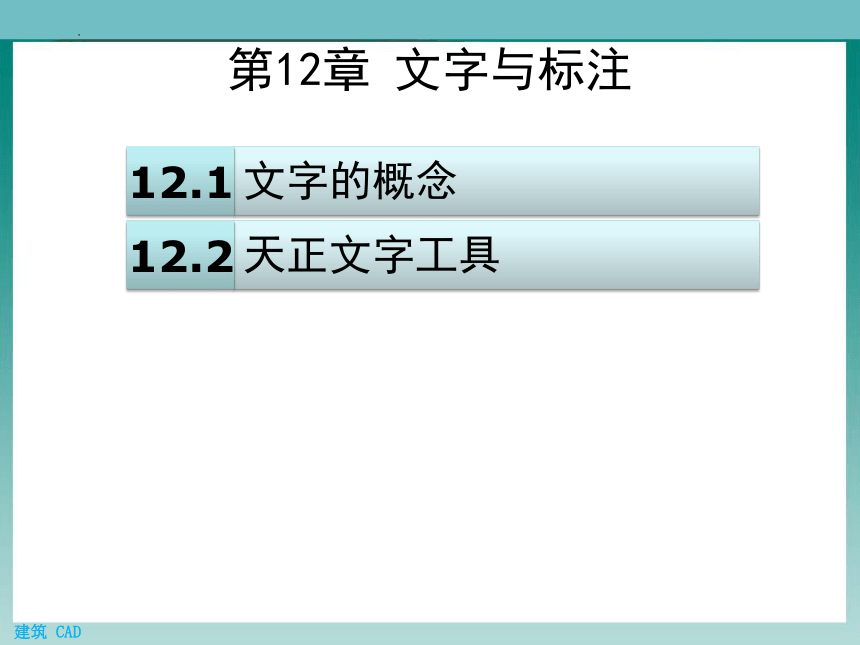

第12章 文字与标注
本章要点
第12章 文字与标注
天正文字的概念。
文字工具。
尺寸标注。
尺寸标注编辑。
符号标注。

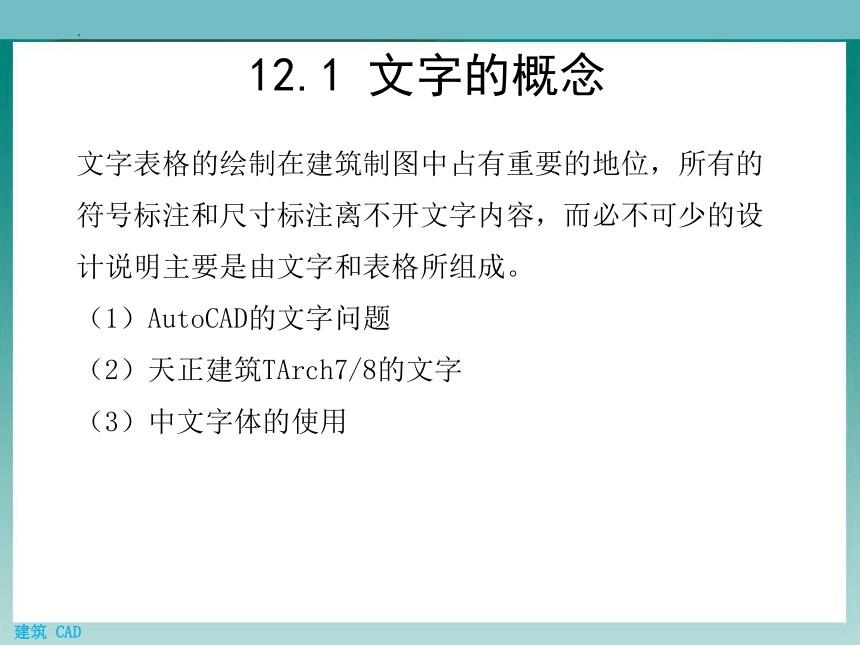

12.1 文字的概念
文字表格的绘制在建筑制图中占有重要的地位，所有的符号标注和尺寸标注离不开文字内容，而必不可少的设计说明主要是由文字和表格所组成。
（1）AutoCAD的文字问题
（2）天正建筑TArch7/8的文字
（3）中文字体的使用
12.1 文字的概念

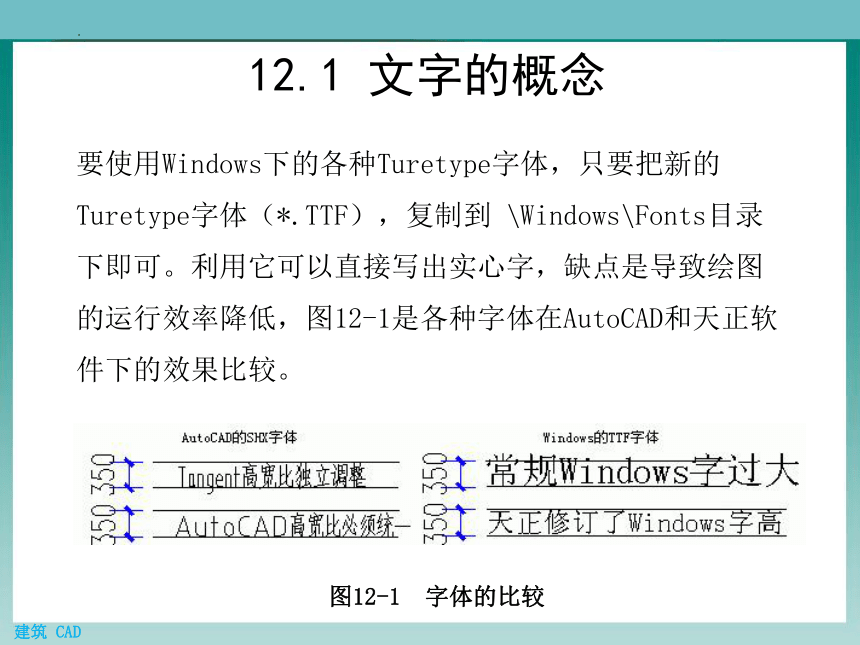

要使用Windows下的各种Turetype字体，只要把新的Turetype字体（*.TTF），复制到 \Windows\Fonts目录下即可。利用它可以直接写出实心字，缺点是导致绘图的运行效率降低，图12-1是各种字体在AutoCAD和天正软件下的效果比较。
图12-1 字体的比较
12.1 文字的概念

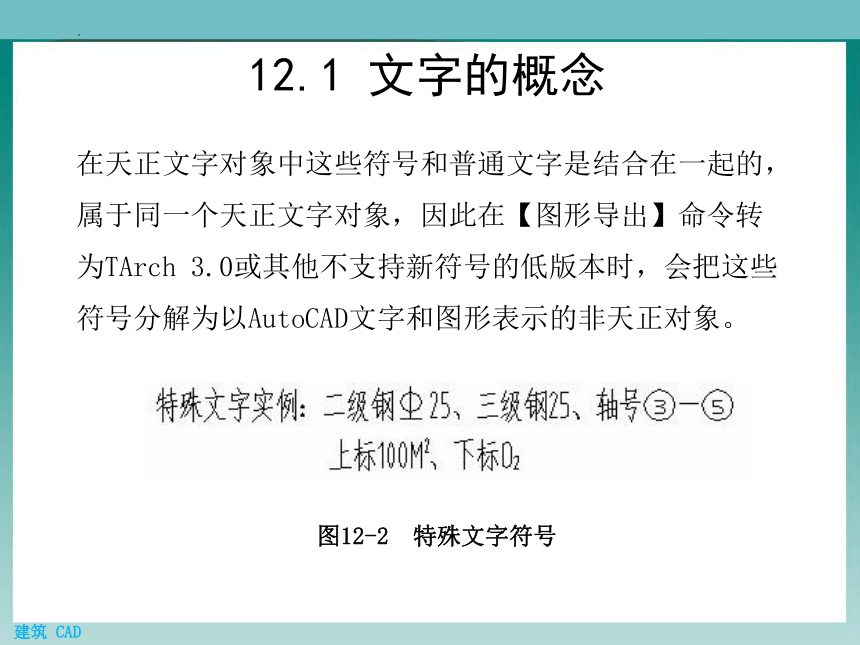

在天正文字对象中这些符号和普通文字是结合在一起的，属于同一个天正文字对象，因此在【图形导出】命令转为TArch 3.0或其他不支持新符号的低版本时，会把这些符号分解为以AutoCAD文字和图形表示的非天正对象。
图12-2 特殊文字符号

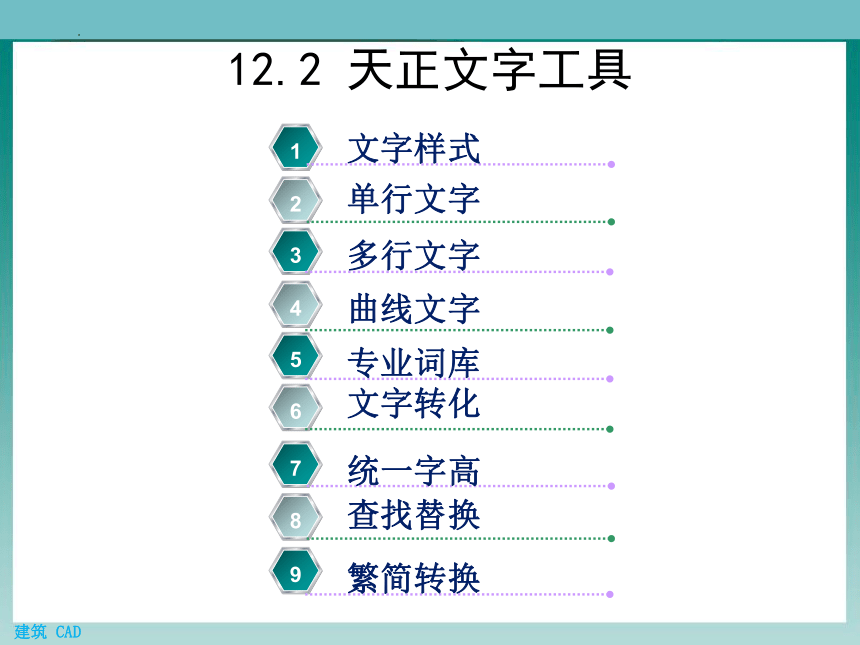

12.2 天正文字工具
1
2
文字样式
单行文字
3
4
多行文字
曲线文字
5
6
专业词库
文字转化
7
8
统一字高
查找替换
9
繁简转换
12.2.1 文字样式
菜单命令：文字表格→文字样式（WZYS）
图标菜单：
图12-3 文字样式对话框
12.2.2 单行文字
本命令使用已经建立的天正文字样式，输入单行文字，可以方便为文字设置上下标、加圆圈、添加特殊符号，导入专业词库内容。
菜单命令：文字表格→单行文字（DHWZ）
图标菜单：
图12-4 单行文字对话框
12.2.2 单行文字
12.2.2.1 对话框控件的说明
12.2.2.2 单行文字在位编辑实例
图12-6 单行文字的在位编辑右键快捷菜单
图12-5 单行文字进入在位编辑
12.2.3 多行文字
菜单命令：文字表格→多行文字（DHWZ）
图标菜单：
图12-7 多行文字对话框
12.2.4 曲线文字
菜单命令：文字表格→曲线文字（QXWZ）
图标菜单：
12.2.4.1 直接注写弧线文字的实例
12.2.4.2 按已有曲线布置文字的实例
图12-8 曲线文字实例
12.2.5 专业词库
菜单命令：文字表格→专业词库（ZYCK）
图标菜单：
图12-9 专业词库对话框
12.2.6 文字转化
本命令将天正旧版本生成的AutoCAD格式单行文字转化为天正文字，保持原来每一个文字对象的独立性，不对其进行合并处理。
菜单命令：文字表格→文字转化（WZZH）
图标菜单：
12.2.7 统一字高
本命令将涉及AutoCAD文字，天正文字的字高按给定尺寸进行统一。
菜单命令：文字表格→统一字高（TYZG）
图标菜单：
12.2.8 查找替换
本命令查找替换当前图形中所有的文字，包括AutoCAD文字、天正文字和包含在其他对象中的文字，但不包括在图块内的文字和属性文字。
菜单命令：文字表格→查找替换（CZTH）
图标菜单：
12.2.9 繁简转换
菜单命令：文字表格→繁简转换（FJZH）
图标菜单：
图12-12 繁体文字的转换实例
图12-10 文字查找和替换 图12-11 繁体与简体文字转换
