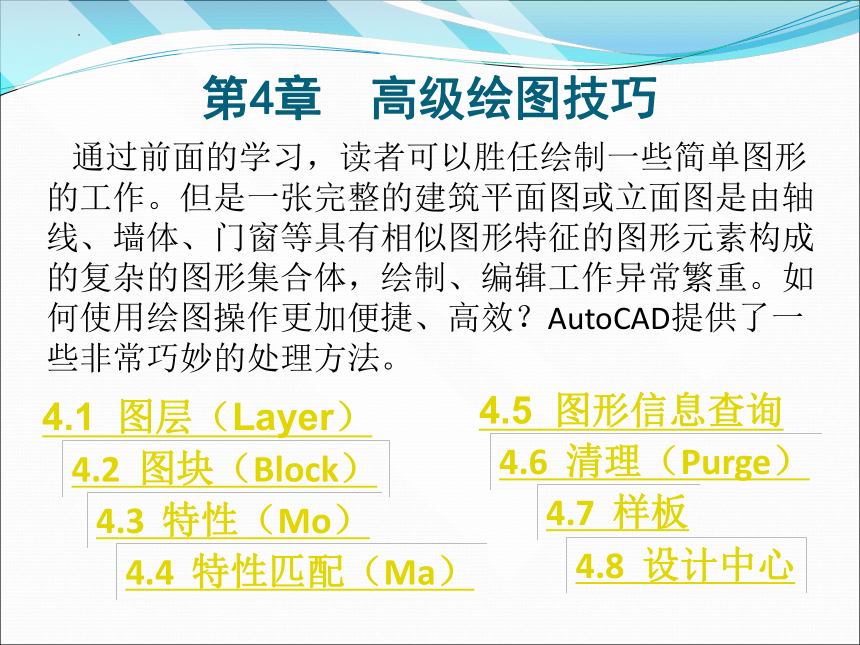

第4章 高级绘图技巧
通过前面的学习，读者可以胜任绘制一些简单图形的工作。但是一张完整的建筑平面图或立面图是由轴线、墙体、门窗等具有相似图形特征的图形元素构成的复杂的图形集合体，绘制、编辑工作异常繁重。如何使用绘图操作更加便捷、高效？AutoCAD提供了一些非常巧妙的处理方法。
4.1 图层（Layer）
4.2 图块（Block）
4.3 特性（Mo）
4.4 特性匹配（Ma）
4.5 图形信息查询
4.6 清理（Purge）
4.7 样板
4.8 设计中心
4.1 图层

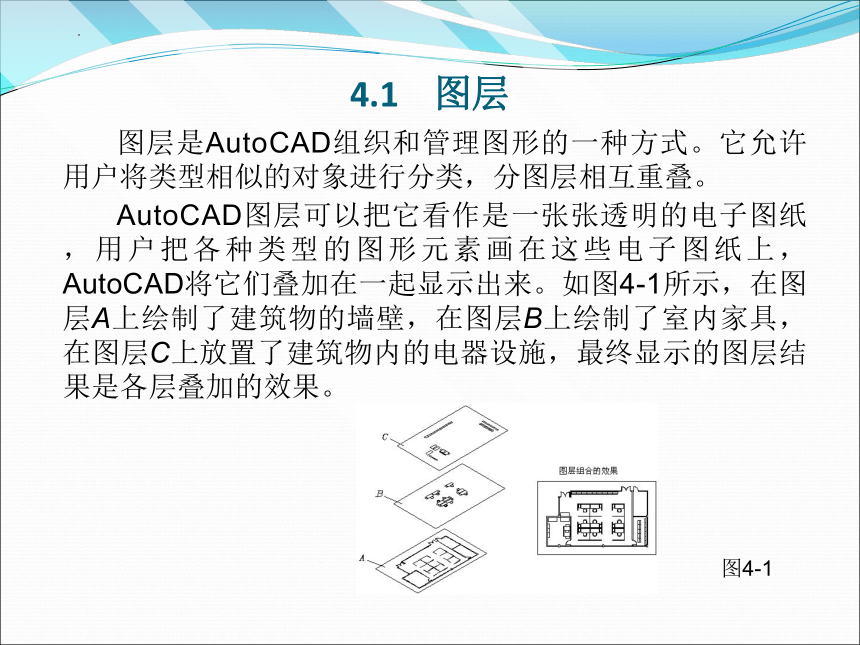

图层是AutoCAD组织和管理图形的一种方式。它允许用户将类型相似的对象进行分类，分图层相互重叠。
AutoCAD图层可以把它看作是一张张透明的电子图纸，用户把各种类型的图形元素画在这些电子图纸上，AutoCAD将它们叠加在一起显示出来。如图4-1所示，在图层A上绘制了建筑物的墙壁，在图层B上绘制了室内家具，在图层C上放置了建筑物内的电器设施，最终显示的图层结果是各层叠加的效果。
图4-1

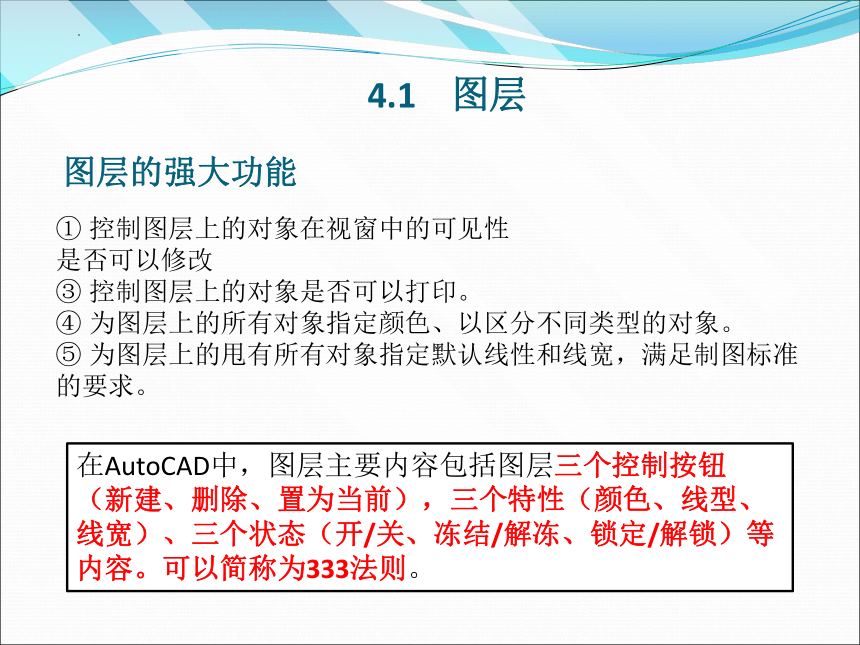

图层的强大功能
① 控制图层上的对象在视窗中的可见性
是否可以修改
③ 控制图层上的对象是否可以打印。
④ 为图层上的所有对象指定颜色、以区分不同类型的对象。
⑤ 为图层上的甩有所有对象指定默认线性和线宽，满足制图标准的要求。
在AutoCAD中，图层主要内容包括图层三个控制按钮（新建、删除、置为当前），三个特性（颜色、线型、线宽）、三个状态（开/关、冻结/解冻、锁定/解锁）等内容。可以简称为333法则。
4.1 图层
图层控制可通过“图层特性管理器”对话框来进行。AutoCAD提供了下面3种方法来打开“图层特性管理器”。
① 执行下拉菜单命令：“格式”/“图层”。
② 在“图层”工具栏 上单击 按钮。
③ 在命令行提示下，输入layer(la)并按空格键或回车键。
按上述方法执行命令后，弹出如图4-2所示的“图层特性管理器”对话框。

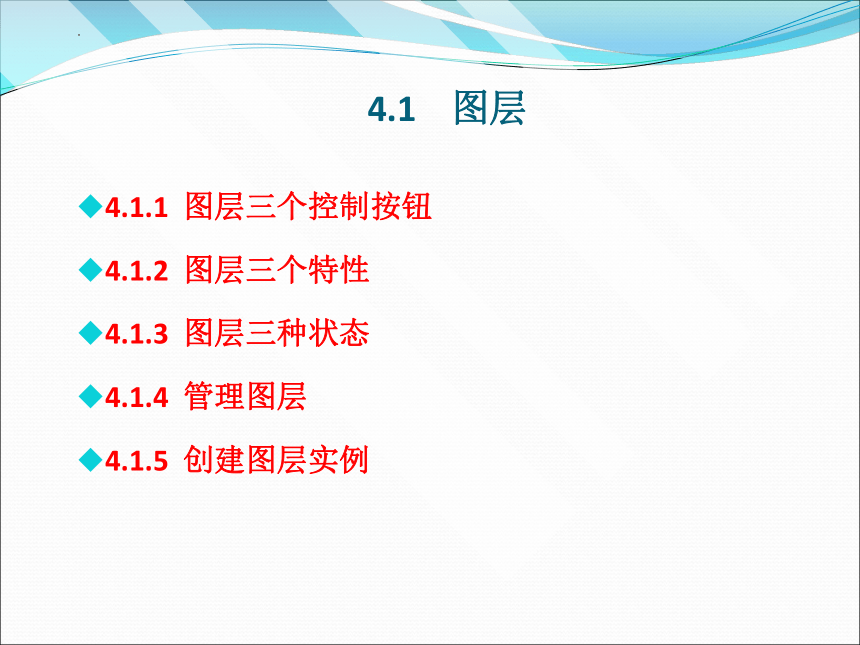

4.1 图层
图4-2
4.1.1 图层三个控制按钮
4.1.2 图层三个特性
4.1.3 图层三种状态
4.1.4 管理图层
4.1.5 创建图层实例
4.1 图层

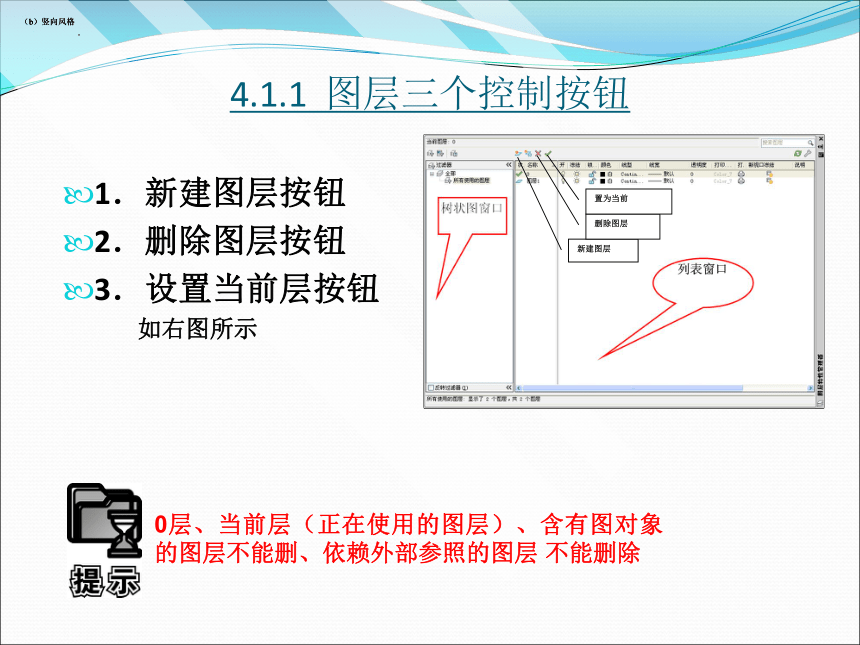

4.1.1 图层三个控制按钮
0层、当前层（正在使用的图层）、含有图对象的图层不能删、依赖外部参照的图层 不能删除
（b）竖向风格
（b）竖向风格
（b）竖向风格
1．新建图层按钮
2．删除图层按钮
3．设置当前层按钮
如右图所示
新建图层
删除图层
置为当前

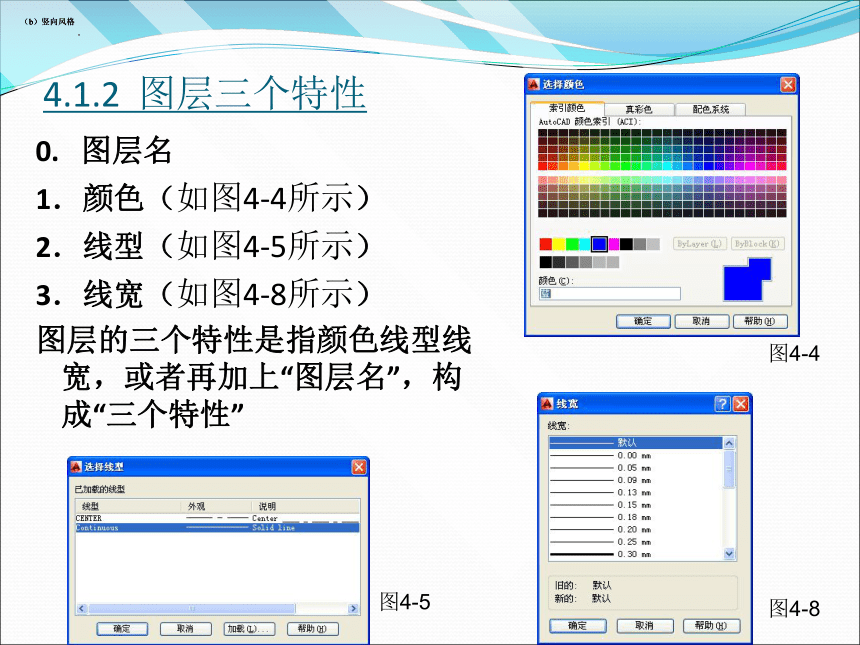

4.1.2 图层三个特性
（b）竖向风格
（b）竖向风格
（b）竖向风格
0. 图层名
1．颜色（如图4-4所示）
2．线型（如图4-5所示）
3．线宽（如图4-8所示）
图层的三个特性是指颜色线型线宽，或者再加上“图层名”，构成“三个特性”
图4-4
图4-8
图4-5

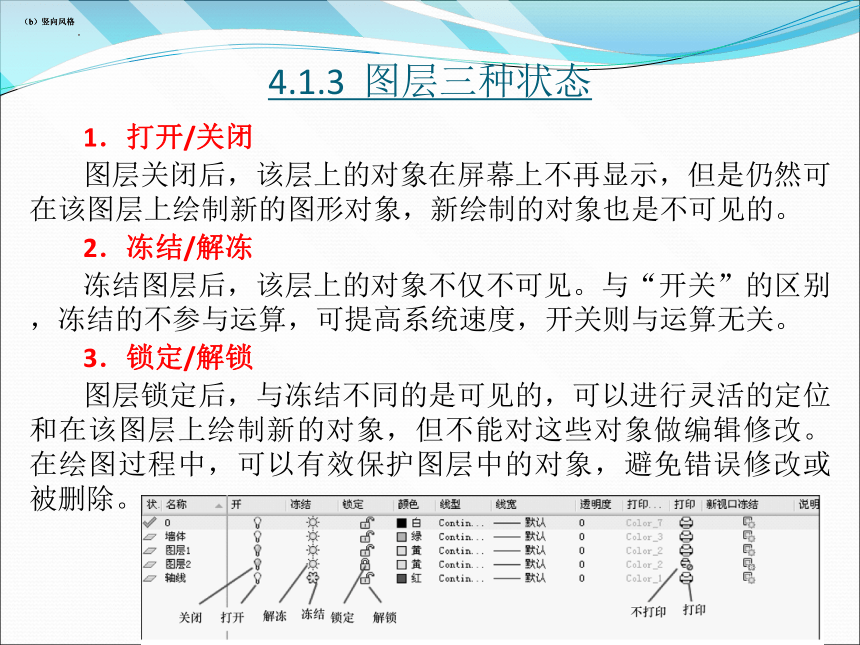

4.1.3 图层三种状态
（b）竖向风格
（b）竖向风格
（b）竖向风格
1．打开/关闭
图层关闭后，该层上的对象在屏幕上不再显示，但是仍然可在该图层上绘制新的图形对象，新绘制的对象也是不可见的。
2．冻结/解冻
冻结图层后，该层上的对象不仅不可见。与“开关”的区别，冻结的不参与运算，可提高系统速度，开关则与运算无关。
3．锁定/解锁
图层锁定后，与冻结不同的是可见的，可以进行灵活的定位和在该图层上绘制新的对象，但不能对这些对象做编辑修改。在绘图过程中，可以有效保护图层中的对象，避免错误修改或被删除。

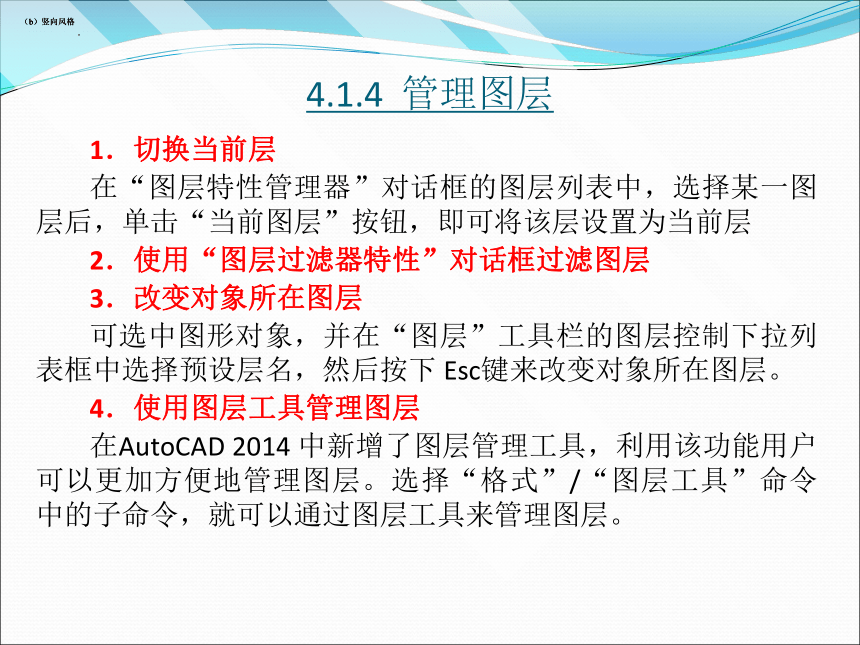

4.1.4 管理图层
（b）竖向风格
（b）竖向风格
（b）竖向风格
1．切换当前层
在“图层特性管理器”对话框的图层列表中，选择某一图层后，单击“当前图层”按钮，即可将该层设置为当前层
2．使用“图层过滤器特性”对话框过滤图层
3．改变对象所在图层
可选中图形对象，并在“图层”工具栏的图层控制下拉列表框中选择预设层名，然后按下 Esc键来改变对象所在图层。
4．使用图层工具管理图层
在AutoCAD 2014 中新增了图层管理工具，利用该功能用户可以更加方便地管理图层。选择“格式”/“图层工具”命令中的子命令，就可以通过图层工具来管理图层。

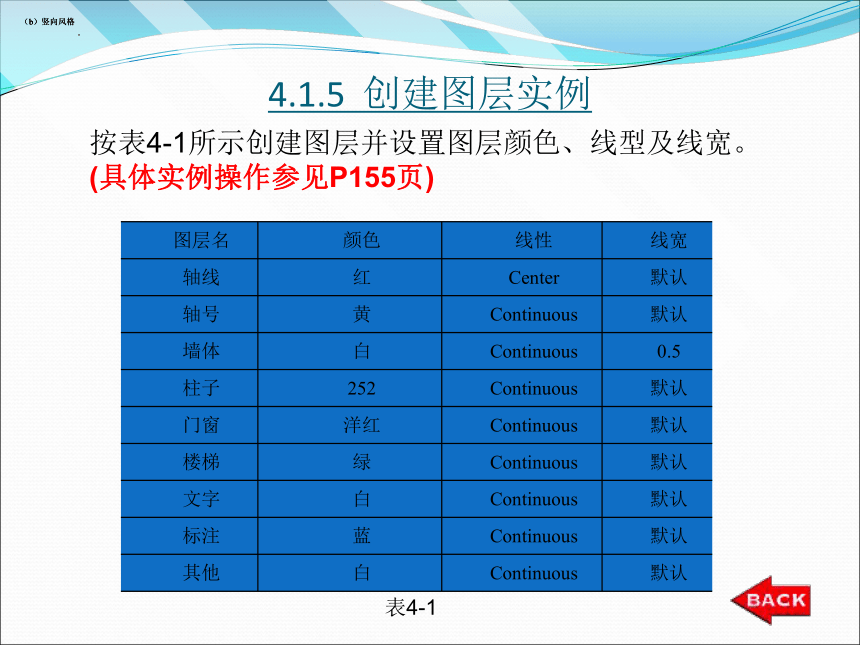

4.1.5 创建图层实例
（b）竖向风格
（b）竖向风格
（b）竖向风格
按表4-1所示创建图层并设置图层颜色、线型及线宽。
(具体实例操作参见P155页)
图层名 颜色 线性 线宽
轴线 红 Center 默认
轴号 黄 Continuous 默认
墙体 白 Continuous 0.5
柱子 252 Continuous 默认
门窗 洋红 Continuous 默认
楼梯 绿 Continuous 默认
文字 白 Continuous 默认
标注 蓝 Continuous 默认
其他 白 Continuous 默认
表4-1

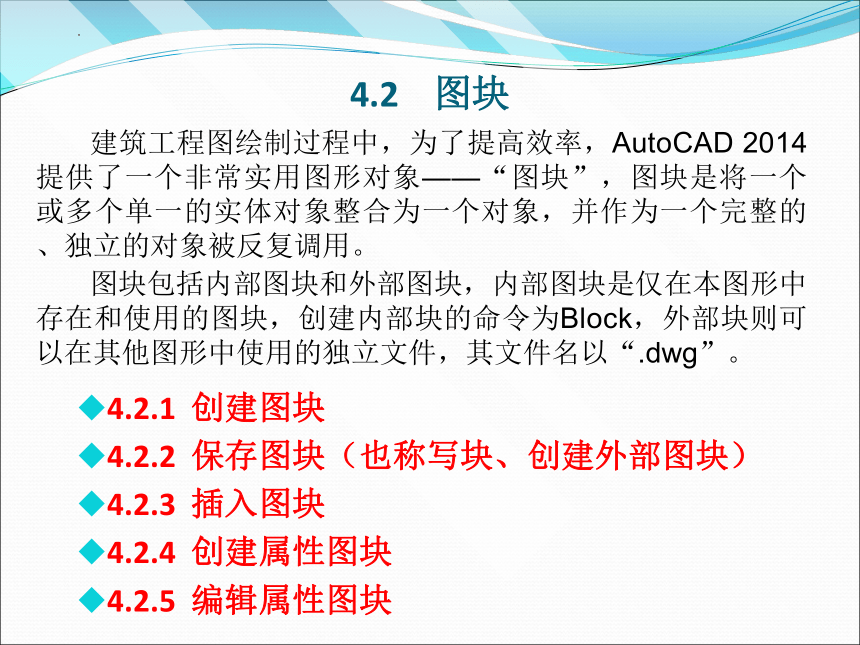

4.2 图块
建筑工程图绘制过程中，为了提高效率，AutoCAD 2014提供了一个非常实用图形对象——“图块”，图块是将一个或多个单一的实体对象整合为一个对象，并作为一个完整的、独立的对象被反复调用。
图块包括内部图块和外部图块，内部图块是仅在本图形中存在和使用的图块，创建内部块的命令为Block，外部块则可以在其他图形中使用的独立文件，其文件名以“.dwg”。
4.2.1 创建图块
4.2.2 保存图块（也称写块、创建外部图块）
4.2.3 插入图块
4.2.4 创建属性图块
4.2.5 编辑属性图块

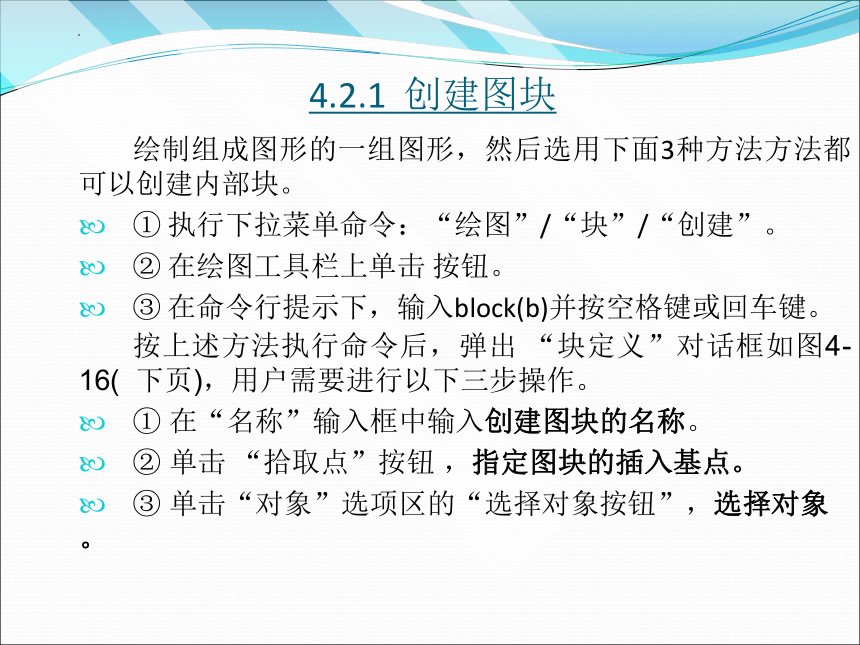

4.2.1 创建图块
绘制组成图形的一组图形，然后选用下面3种方法方法都可以创建内部块。
① 执行下拉菜单命令：“绘图”/“块”/“创建”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入block(b)并按空格键或回车键。
按上述方法执行命令后，弹出 “块定义”对话框如图4-16( 下页)，用户需要进行以下三步操作。
① 在“名称”输入框中输入创建图块的名称。
② 单击 “拾取点”按钮 ，指定图块的插入基点。
③ 单击“对象”选项区的“选择对象按钮”，选择对象。
4.2.1 创建图块
图4-16
4.2.2 保存图块（也称写块、创建外部图块）
外部图块可以选择本图形已有的图块、整个图形或用户选定的一组图形作为构成内容，来源更加广泛。外部图块将表现为一个dwg文件。
在命令行提示下，输入wblock（w）并按空格键或回车键。
按上述方法执行命令后，弹出如图4-17所示的“写块”对话框。
图4-17
4.2.3 插入图块
图块的重复使用是通过插入图块的方式来实现的，所谓插入图块，就是将已经创建的内部或外部块插入到当前的图形文件中。
插入块的命令是Insert，启动Insert有以下3种方法（I）命令
① 执行下拉菜单命令：“插入”/“块”。
② 在绘图工具栏上单击按钮 。
③ 在命令行提示下，输入insert（i）并按空格键或回车键。
执行命令后，弹出图4-19所示的“插入”对话框。
图4-19
4.2.4 创建属性图块
“属性图块”的实质就是由构成图块的图形和图块属性两部分共同形成的一种特殊形式的图块。通俗地讲，“图块属性”就是为文图块附加文字信息。图块性从表现形式上看是文字，但是它与前面所讲述的单行文字和多行文字是两种完全不同的图形元素。
一个完成的属性图块创建包括以下几个步骤。
绘制图形（制作块）。
定义块的属性（Attdef）（下拉菜单“绘图”—“块”—定义属性）。
创建图块（Block）（同时选择图形和图块属性）。
插入图块（Insert)。
保存图块（WBLOCK）（关闭后下次还可以用）。
4.2.4 创建属性图块
创建属性块与上面的创建内部块的流程基本上相似，不同的是在创建图块之前先定义块的属性（Attdef）。可以通过下面两种方式进行定义块的属性。
① 执行下拉菜单命令：“插入”/“块”/“定义属性”。
② 在命令行提示下，输入attdef（att）并按空格或回车键。
按上述方法执行命令后，弹出图4-20所示的“属性定义”对话框。
图4-20
(具体实例操作参见P161页，例4-1)：创建一个建筑图中的标高符号
4.2.5 编辑属性图块
图块是由图块属性和图块图形构成的一个统一体。用户可以用AutoCAD提供的的专门编辑命令Eattedit进行图块属性的编辑。可以使用下列4种方法启动Eattedit命令。
① 执行下拉菜单命令：“修改”/“对象”/“属性”/“单个”。
② 在修改工具栏Ⅱ上单击 按钮。
③ 在命令行提示下，输入eattedit (eatt)并按空格键或回车键。
④ 双击“图块属性”对象。
双击图块，弹出如图4-28所示的“增强属性编辑器”对话框，
图4-28
4.3 特性（MO）
AutoCAD2014提供了一个专门进行图形对象属性编辑和管理工具——特性。在特性对话框中，图形对象的所有属性均一目了然，用户修改起来也极为方便。
打开“特性”对话框可以有以下4种方法：
① 执行下拉菜单命令：“修改”/“特性”。
② 在标准工具栏上单击 按钮。
③ 在命令行提示下，输入properties (mo或pr)并按空格键
④ 直接输入快捷键Ctrl+1。
“特性”对话框如图4-29所示，在该对话框中，列出了被选取的目标实体的全部属性，这些属性有些是可编辑的，
图4-29
4.4 特性匹配（Ma）
特性匹配俗称为格式刷，它可以把一个对象的某些或所有特性复制到其它对象上。默认情况下，所有可应用的特性都自动地从选定的第一个对复制到其他对象。可以复制的特性类型包括颜色、图层。
可以通过以下3种方法执行特性匹配命令Matchprop。
① 执行下拉菜单命令：“修改”/“特性匹配”。
② 在标准工具栏上单击 按钮。
③ 在命令行提示下，输入matchprop (ma)并按空格键或回车键。 启动Matchprop命令后，命令行出现如下提示。
选择源对象: //选择源对象
选择目标对象或 [设置(S)]:
4.5 图形信息查询
在绘图过程中，用户往往想了解一些相关信息，这就用到了AutoCAD提供的查询命令。
4.5.1 距离（Mea或Dist）
4.5.1 距离（Mea或Dist）
4.5.2 面积（Mea或AA）
4.5.3 列表（List）
4.5.4 点坐标（Id）
Dist主要是早期版本的Auto CAD使用的命令，现在一些高版本的Auto CAD也仍然可以使用。
Measuregeom不仅仅能测距离，还可以测半径、角度、面积、体积等。在输入完Measuregeom命令默认为距离。可以自己的需要选择相应的输入子命令。
4.6 清理（PurgEe）
在绘图过程中，用户往往想了解一些相关信息，这就用到了AutoCAD提供的查询命令
用户可以用删除命令（Erase）删除绘图的图形元素，但是要删除已定义的图块类型，Erase命令就不起作用了。AutoCAD提供了清理（Purge）命令，它可以删除图形中不被使用的命名对象、图块定义、标注样式、图层、线型或文字样多。
清理命令是Purge，可以通过以下3种方式执行。
① 执行下拉菜单命令：“工具”/“图形实用工具”/“清理”。
② 在命令行提示下，输入purge（pu）并按空格键或回车键。
执行命令后，弹出如图4-34所示的“清理”对话框。
。
4.5.1 距离（Mea或Dist）
4.6 清理（Purge）
4.5.1 距离（Mea或Dist）
图4-35
图4-36
4.7样板
用户每次重新绘制新的图形时，需要再重新设置文字样式、标注样式等绘图参数。对于同一专业或同一工程，这些参数实际上是相对固定的。那么能否有一种好的方法，避免重复设置，摆脱这种重复又枯燥的操作呢？使用AutoCAD提供的“自定义样板”功能就可以解决这个问题。
通常存储在样板图形文件中的惯例和设置参数包括以下几种。
4.5.1 距离（Mea或Dist）
① 标题栏、边框和微标。
② 单位类型和精度。
③ 图层名。
④ 标注样式。
⑤ 文字样式。
⑦ 捕捉、栅格和正交设置。
⑧ 图形界限。
4.7.1 创建样板
4.7.2 调用样板
启动AutoCAD时，在弹出的如图4-39所示的“创建新图形”对话框中，单击“使用样板”按钮 ，在“选择样板”列表框中选择采用的样板名称，单击 按钮，程序自动将样板文件调入到新建的图形中。如果在启动AutoCAD时，没有弹出这个对话框。
4.7样板
4.8 设计中心
AutoCAD提供了一个文件图形资源（如图形、图块）共享的平台——设计中心。设计中心主要有以下功能：
① 浏览用户计算机、网络驱动器和Web上的图形内容等资源。
② 在新窗口中打开图形文件。
③ 浏览其他资源图形文件中的命名对象（如块、图层定义、布局、文字样式等），然后将对象插入、附着、复制和粘贴到当前图形中，简化绘图过程。
4.8.1 执行方式
4.8.2 设计中心窗口说明
4.8.3 打开图形文件
4.8.4 在当前图形中插入资源对象
4.8.1 执行方式
设计中心的命令是Adcenter，可以使用下列4种方法启动Adcenter命令。
① 执行下拉菜单命令：“工具”/“选项板”/“设计中心”。
② 在标准工具栏上单击 按钮。
③ 在命令行提示下，输入adcenter (adc)后按空格键或回车键。
④ 按快捷键：Ctrl+2。
4.8.2 设计中心窗口说明
执行命令后，弹出如图4-40所示的浮动状态下的“设计中心”窗口。“设计中心”窗口分为两部分：左边为树状图，右边为内容区。在树状图中浏览内容的源，在内容区显示资源的内容。
图4-40
4.8.3 打开图形文件
在新窗口中打开图形文件的方法有以下两种。
① 传统打开图形的方式，单击“设计中心”窗口左上角“加载”按钮 ，在弹出的“加载”对话框中搜索到图形文件后打开。
② 快捷菜单打开图形方式。首先在设计中心选项项卡右侧树状图中选择打开图形文件所在的文件夹，在右侧内容窗口中右击图形文件名上单击鼠标右键，在弹出的选择“在应用程序窗口中打开”命令，如图4-41所示。
。
图4-41
4.8.4 在当前图形中插入资源对象
如图4-42所示的内容区，共享资源类有标注样式、表格样式、布局、图层、块、文字样式、线性、外部参照等。
在当前图形中插入资源对象的操作主要分为下列两步。
① 在左侧树状图中的指定插入资源类型，如“图块”。
② 在右则用鼠标拖动指定属性项目到当前图形窗口中。
图4-42
