第3章 基本绘图工具

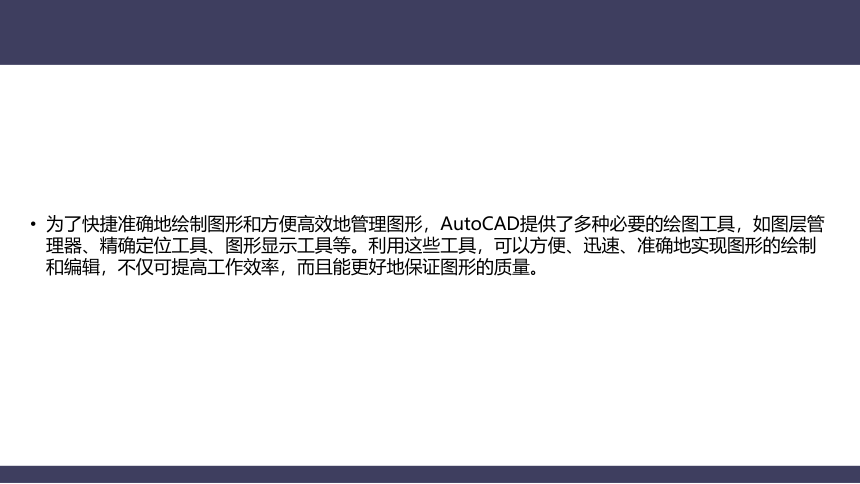

为了快捷准确地绘制图形和方便高效地管理图形，AutoCAD提供了多种必要的绘图工具，如图层管理器、精确定位工具、图形显示工具等。利用这些工具，可以方便、迅速、准确地实现图形的绘制和编辑，不仅可提高工作效率，而且能更好地保证图形的质量。

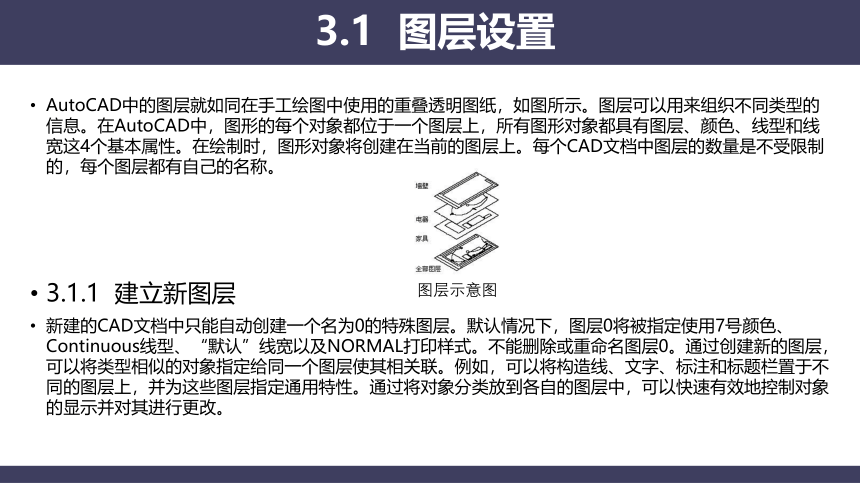

AutoCAD中的图层就如同在手工绘图中使用的重叠透明图纸，如图所示。图层可以用来组织不同类型的信息。在AutoCAD中，图形的每个对象都位于一个图层上，所有图形对象都具有图层、颜色、线型和线宽这4个基本属性。在绘制时，图形对象将创建在当前的图层上。每个CAD文档中图层的数量是不受限制的，每个图层都有自己的名称。
3.1.1 建立新图层
新建的CAD文档中只能自动创建一个名为0的特殊图层。默认情况下，图层0将被指定使用7号颜色、Continuous线型、“默认”线宽以及NORMAL打印样式。不能删除或重命名图层0。通过创建新的图层，可以将类型相似的对象指定给同一个图层使其相关联。例如，可以将构造线、文字、标注和标题栏置于不同的图层上，并为这些图层指定通用特性。通过将对象分类放到各自的图层中，可以快速有效地控制对象的显示并对其进行更改。
3.1 图层设置
图层示意图

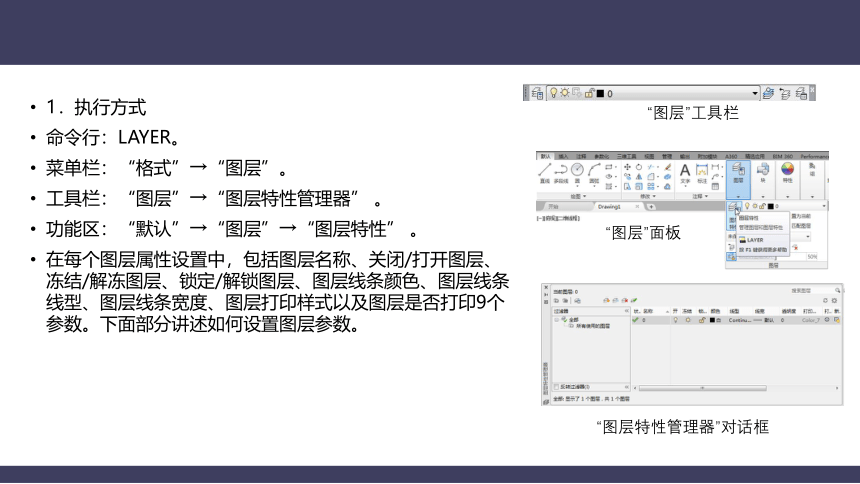

1．执行方式
命令行：LAYER。
菜单栏：“格式”→“图层”。
工具栏：“图层”→“图层特性管理器” 。
功能区：“默认”→“图层”→“图层特性” 。
在每个图层属性设置中，包括图层名称、关闭/打开图层、冻结/解冻图层、锁定/解锁图层、图层线条颜色、图层线条线型、图层线条宽度、图层打印样式以及图层是否打印9个参数。下面部分讲述如何设置图层参数。
“图层”工具栏
“图层”面板
“图层特性管理器”对话框

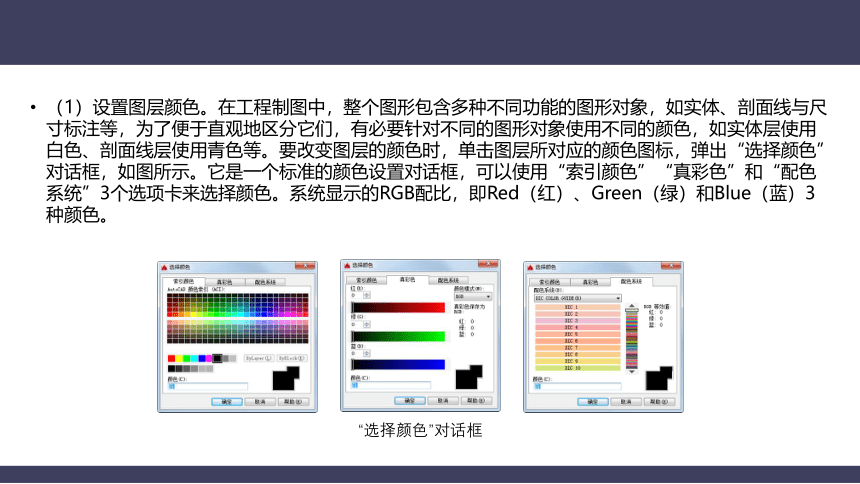

（1）设置图层颜色。在工程制图中，整个图形包含多种不同功能的图形对象，如实体、剖面线与尺寸标注等，为了便于直观地区分它们，有必要针对不同的图形对象使用不同的颜色，如实体层使用白色、剖面线层使用青色等。要改变图层的颜色时，单击图层所对应的颜色图标，弹出“选择颜色”对话框，如图所示。它是一个标准的颜色设置对话框，可以使用“索引颜色”“真彩色”和“配色系统”3个选项卡来选择颜色。系统显示的RGB配比，即Red（红）、Green（绿）和Blue（蓝）3种颜色。


“选择颜色”对话框

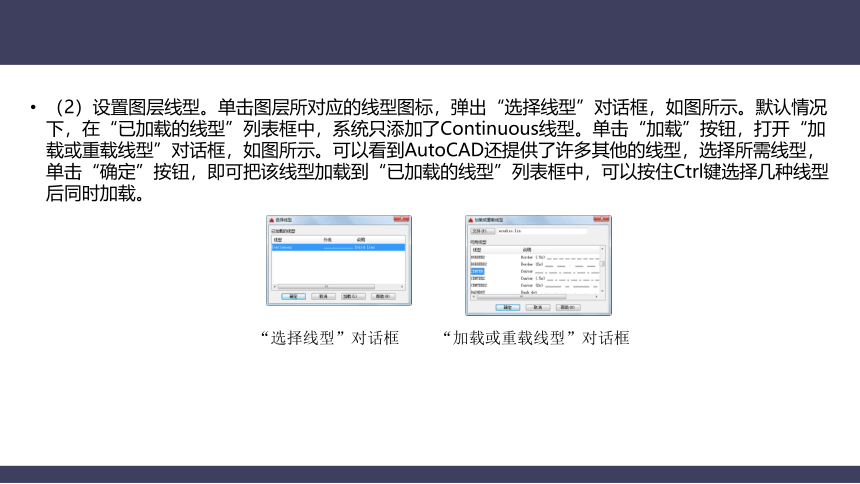

（2）设置图层线型。单击图层所对应的线型图标，弹出“选择线型”对话框，如图所示。默认情况下，在“已加载的线型”列表框中，系统只添加了Continuous线型。单击“加载”按钮，打开“加载或重载线型”对话框，如图所示。可以看到AutoCAD还提供了许多其他的线型，选择所需线型，单击“确定”按钮，即可把该线型加载到“已加载的线型”列表框中，可以按住Ctrl键选择几种线型后同时加载。
“选择线型”对话框
“加载或重载线型”对话框

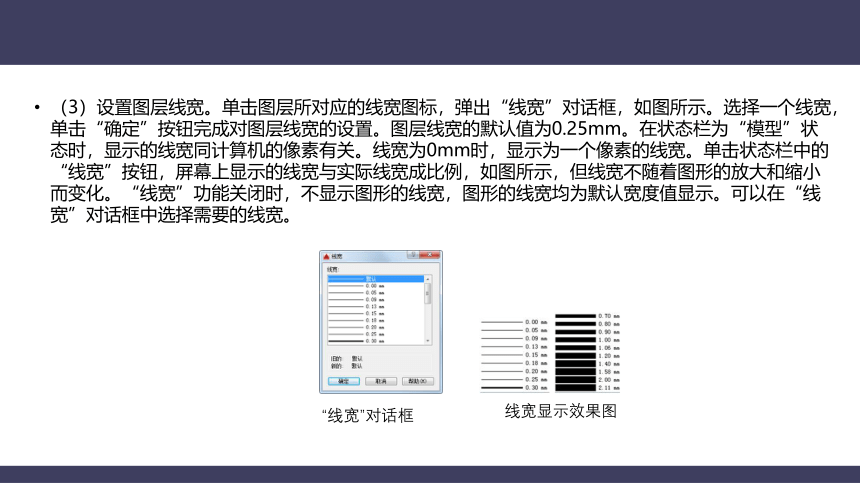

（3）设置图层线宽。单击图层所对应的线宽图标，弹出“线宽”对话框，如图所示。选择一个线宽，单击“确定”按钮完成对图层线宽的设置。图层线宽的默认值为0.25mm。在状态栏为“模型”状态时，显示的线宽同计算机的像素有关。线宽为0mm时，显示为一个像素的线宽。单击状态栏中的“线宽”按钮，屏幕上显示的线宽与实际线宽成比例，如图所示，但线宽不随着图形的放大和缩小而变化。“线宽”功能关闭时，不显示图形的线宽，图形的线宽均为默认宽度值显示。可以在“线宽”对话框中选择需要的线宽。
“线宽”对话框
线宽显示效果图
3.1.2 设置图层
1．直接设置图层
可以直接通过命令行或菜单设置图层的颜色、线型、线宽。
（1）设置图层颜色
① 执行方式
命令行：COLOR。
菜单栏：“格式”→“颜色”。
（2）设置图层线型
① 执行方式
命令行：LINETYPE。
菜单栏：“格式”→“线型”。
（3）设置图层线宽
① 执行方式
命令行：LINEWEIGHT或LWEIGHT。
菜单栏：“格式”→“线宽”。
“线型管理器”对话框
“线宽设置”对话框

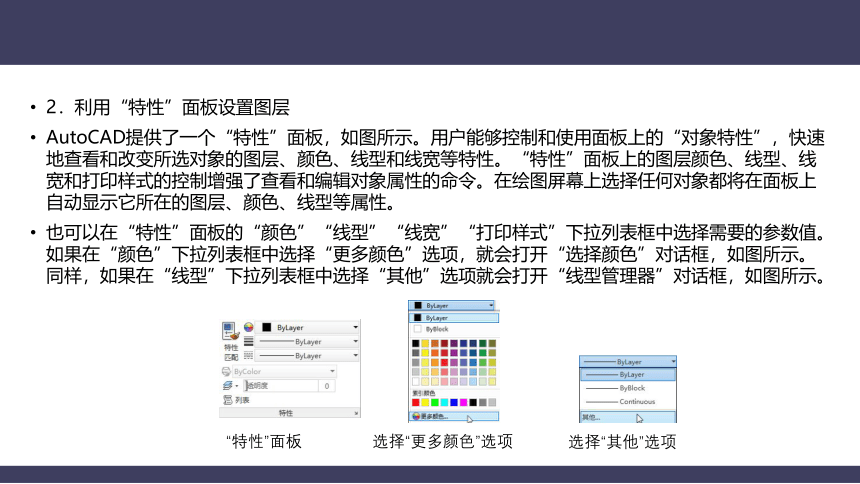

2．利用“特性”面板设置图层
AutoCAD提供了一个“特性”面板，如图所示。用户能够控制和使用面板上的“对象特性”，快速地查看和改变所选对象的图层、颜色、线型和线宽等特性。“特性”面板上的图层颜色、线型、线宽和打印样式的控制增强了查看和编辑对象属性的命令。在绘图屏幕上选择任何对象都将在面板上自动显示它所在的图层、颜色、线型等属性。
也可以在“特性”面板的“颜色”“线型”“线宽”“打印样式”下拉列表框中选择需要的参数值。如果在“颜色”下拉列表框中选择“更多颜色”选项，就会打开“选择颜色”对话框，如图所示。同样，如果在“线型”下拉列表框中选择“其他”选项就会打开“线型管理器”对话框，如图所示。
“特性”面板
选择“更多颜色”选项
选择“其他”选项
3．用“特性”对话框设置图层
（1）执行方式
命令行：DDMODIFY或PROPERTIES。
菜单栏：“修改”→“特性”。
工具栏：“标准”→“特性” 。
功能区：“视图”→“选项板”→“特性” 。
“特性”对话框
3.2.1 精确定位工具
在绘制图形时，可以使用直角坐标和极坐标精确定位点，但是有些点（如端点、中心点等）的坐标是不知道的，要想精确地指定这些点，可想而知是很难的，有时甚至是不可能的。AutoCAD提供了辅助定位工具，使用这类工具可以很容易地在屏幕中捕捉到这些点进行精确的绘图。
1．栅格
AutoCAD的栅格由有规则的点的矩阵组成，延伸到指定为图形界限的整个区域。使用栅格与在坐标纸上绘图十分相似，利用栅格可以对齐对象并直观地显示对象之间的距离。如果放大或缩小图形，可能需要调整栅格间距，使其更适合新的比例。虽然栅格在屏幕上是可见的，但它并不是图形对象，因此它不会被打印成图形中的一部分，也不会影响在何处绘图。
可以单击状态栏上的“栅格显示”按钮或按F7键打开或关闭栅格。启用栅格并设置栅格在X轴方向和Y轴方向上的间距的方法如下。
3.2 绘图辅助工具
（1）执行方式
命令行：DSETTINGS或DS，SE或DDRMODES。
菜单栏：“工具”→“绘图设置”。
快捷菜单：右击“栅格”按钮，在弹出的快捷菜单中选择“设置”命令。
在捕捉模式下用户可以直接使用鼠标快速地定位目标点。捕捉模式有4种不同的形式，即栅格捕捉、对象捕捉、极轴捕捉和自动捕捉。
另外，可以使用GRID命令通过命令行方式设置栅格，功能与“草图设置”对话框类似。
“草图设置”对话框
2．捕捉
捕捉是指AutoCAD可以生成一个隐藏分布于屏幕上的栅格，这种栅格能够捕捉光标，使得光标只能落到其中的一个栅格点上。捕捉可分为“矩形捕捉”和“等轴测捕捉”两种类型。默认设置为“矩形捕捉”，即捕捉点的阵列类似于栅格，如图所示，用户可以指定捕捉模式在x轴方向和y轴方向上的间距，也可改变捕捉模式与图形界限的相对位置。与栅格的不同之处在于：捕捉间距的值必须为正实数；另外捕捉模式不受图形界限的约束。“等轴测捕捉”表示捕捉模式为等轴测模式，此模式是绘制正等轴测图时的工作环境，如图所示。在“等轴测捕捉”模式下，栅格和光标十字线呈绘制等轴测图时的特定角度。
在绘制图和图中的图形且输入参数点时，光标只能落在栅格点上。这两种模式切换方法是：打开“草图设置”对话框，选择“捕捉和栅格”选项卡，在“捕捉类型”选项组中，选中相应单选按钮即可在“矩形捕捉”模式与“等轴测捕捉”模式间切换。
“矩形捕捉”模式
“等轴测捕捉”模式
3．极轴捕捉
极轴捕捉是在创建或修改对象时，按事先给定的角度增量和距离增量来追踪特征点，即捕捉相对于初始点，且满足指定极轴距离和极轴角的目标点。
极轴追踪设置主要是设置追踪的距离增量和角度增量，以及与其相关联的捕捉模式。这些设置可以通过“草图设置”对话框的“捕捉和栅格”选项卡与“极轴追踪”选项卡来实现，如图所示。
（1）设置极轴距离。
（2）极轴角设置。
（3）对象捕捉追踪设置。
（4）极轴角测量。
“捕捉和栅格”选项卡
“极轴追踪”选项卡
设置极轴角度
4．对象捕捉
AutoCAD给所有的图形对象都定义了特征点，对象捕捉则是指在绘图过程中，通过捕捉这些特征点，迅速准确地将新的图形对象定位在现有对象的确切位置上，如圆的圆心、线段中点或两个对象的交点等。在AutoCAD 2016中，可以通过单击状态栏中的“对象捕捉”按钮，或是在“草图设置”对话框的“对象捕捉”选项卡中选中“启用对象捕捉”复选框，完成启用对象捕捉功能。在绘图过程中，对象捕捉功能的调用可以通过以下方式完成。
“对象捕捉”工具栏如图所示，在绘图过程中，当系统提示需要指定点位置时，可以单击“对象捕捉”工具栏中相应的特征点按钮，再把光标移动到要捕捉对象的特征点附近，AutoCAD会自动提示并捕捉到这些特征点。例如，如果需要用直线连接一系列圆的圆心，可以将“圆心”设置为执行对象捕捉。如果有两个可能的捕捉点落在选择区域，AutoCAD将捕捉离光标中心最近的符合条件的点。还有可能指定点时需要检查哪一个对象捕捉有效，例如在指定位置有多个对象捕捉符合条件，在指定点之前，按Tab键可以遍历所有可能的点。
“对象捕捉”工具栏
在需要指定点位置时，还可以按住Ctrl键或Shift键，单击鼠标右键，弹出“对象捕捉”快捷菜单，如图所示。从该菜单中可以选择某一种特征点执行对象捕捉操作，把光标移动到要捕捉对象的特征点附近，即可捕捉到这些特征点。
当需要指定点位置时，在命令行中输入相应特征点的关键词把光标移动到要捕捉对象的特征点附近，即可捕捉到这些特征点。对象捕捉特征点的关键字见表3-1。
“对象捕捉”快捷菜单
5．自动对象捕捉
在绘制图形的过程中，使用对象捕捉的频率非常高，如果每次在捕捉时都先选择捕捉模式，将使工作效率大大降低。出于此种考虑，AutoCAD提供了自动对象捕捉模式。如果启用自动捕捉功能，当光标距指定的捕捉点较近时，系统会自动精确地捕捉这些特征点，并显示出相应的标记以及该捕捉的提示。设置“草图设置”对话框中的“对象捕捉”选项卡，选中“启用对象捕捉追踪”复选框，可以调用自动捕捉，如图所示。
“对象捕捉”选项卡
6．正交绘图
正交绘图模式即在命令的执行过程中，光标只能沿x轴或y轴移动，所有绘制的线段和构造线都将平行于x轴或y轴，因此它们相互垂直成90°相交，即正交。正交绘图对于绘制水平和垂直线非常有用，特别是当绘制构造线时。而且当捕捉模式为等轴测模式时，它还迫使直线平行于3个等轴测中的一个。
设置正交绘图可以直接单击状态栏中的“正交模式”按钮或按F8键，文本窗口中会显示开/关提示信息；也可以在命令行中输入ORTHO，开启或关闭正交绘图。
3.2.2 图形显示工具
对于一个较为复杂的图形而言，在观察整幅图形时，通常无法对其局部细节进行查看和操作，而当在屏幕上显示一个细部时又看不到其他部分。为解决这类问题，AutoCAD提供了缩放、平移、视图、鸟瞰视图和视口等一系列图形显示控制命令，可以用来任意地放大、缩小或移动屏幕上的图形，还可以同时从不同的角度、不同的部位来显示图形。AutoCAD还提供了重画和重新生成命令来刷新屏幕、重新生成图形。
1．图形缩放
图形缩放命令类似于照相机的镜头，可以放大或缩小屏幕所显示的范围，只改变视图的比例，但是对象的实际尺寸并不发生变化。当放大图形一部分的显示尺寸时，可以更清楚地查看这个区域的细节；相反，如果缩小图形的显示尺寸，则可以查看更大的区域，如整体浏览。
图形缩放功能在绘制大幅面机械图，尤其是装配图时非常有用，是使用频率最高的命令之一。这个命令可以透明地使用，也就是说，该命令可以在其他命令执行时运行。当用户完成涉及透明命令的操作时，AutoCAD会自动地返回到在用户调用透明命令前正在运行的命令。执行图形缩放的方法如下。
（1）执行方式
命令行：ZOOM。
菜单栏：“视图”→“缩放”。
工具栏：“标准”→“窗口缩放” ，如图所示。
“缩放”工具栏
2．图形平移
当图形幅面大于当前视口时，例如使用图形缩放命令将图形放大，如果需要在当前视口之外观察或绘制一个特定区域时，可以使用图形平移命令来实现。平移命令能将在当前视口以外的图形的一部分移进来查看或编辑，但不会改变图形的缩放比例。
执行图形平移的方法如下。
命令行：PAN。
菜单栏：“视图”→“平移”。
工具栏：“标准”→“实时平移” 。
快捷菜单：在绘图窗口中单击鼠标右键，在弹出的快捷菜单中选择“平移”命令。
激活“平移”命令之后，光标将变成一只“小手”，可以在绘图窗口中任意移动，表示当前正处于平移模式。单击并按住鼠标左键将光标锁定在当前位置，即“小手”已经抓住图形，然后拖动图形使其移动到所需位置上。释放鼠标左键将停止平移图形。可以反复按下鼠标左键，拖动，松开，将图形平移到其他位置上。
“平移”命令预先定义了一些不同的菜单选项与按钮，它们可用于在特定方向上平移图形，在激活“平移”命令后，这些选项可以从菜单“视图”→“平移”→“*”中调用。
3.3.1 绘制墙线
1．目的要求
本实验设置图层并绘制图所示的墙线。绘制的图形虽然简单，但与前面所学知识有一个明显的不同之处，即图中不止一种图线。在绘制墙线时，需要利用对象捕捉功能准确定位墙体的起点和终点。通过本实验，要求读者掌握设置图层的方法与步骤，以及对象捕捉功能的使用方法。
2．操作提示
（1）设置两个新图层。
（2）绘制中心线。
（3）绘制墙线。
3.3 操作与实践
墙线
3.3.2 绘制塔形三角形
1．目的要求
本实验绘制图3-27所示的塔形三角形。绘制的图形比较简单，但是要使里面的3条图线的端点恰好在大三角形的3个边的中点上，需要启用“对象捕捉”功能。通过本实验，读者将体会到对象捕捉功能带来的方便快捷。
2．操作提示
（1）绘制正三角形。
（2）打开并设置“对象捕捉”功能。
（3）利用对象捕捉功能绘制里面的3条线段。
塔形三角形
3.3.3 察看零件图
1．目的要求
本实验使用缩放工具查看图所示的平面图的细节，给出的单元平面图相对比较复杂，为了绘制或查看平面图的局部或整体，需要使用图形显示工具。通过本实验的练习，要求熟练掌握各种图形显示工具的使用方法与技巧。
2．操作提示
（1）利用平移工具把图形移动到一个合适的位置。
（2）利用“缩放”工具栏中的各种缩放工具对图形的各个局部进行缩放。
商品房平面图
