第7章 建筑理论基础

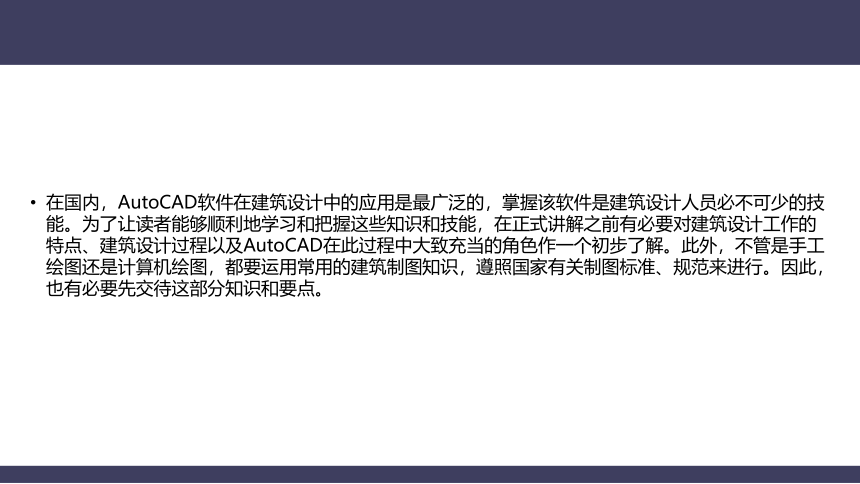

在国内，AutoCAD软件在建筑设计中的应用是最广泛的，掌握该软件是建筑设计人员必不可少的技能。为了让读者能够顺利地学习和把握这些知识和技能，在正式讲解之前有必要对建筑设计工作的特点、建筑设计过程以及AutoCAD在此过程中大致充当的角色作一个初步了解。此外，不管是手工绘图还是计算机绘图，都要运用常用的建筑制图知识，遵照国家有关制图标准、规范来进行。因此，也有必要先交待这部分知识和要点。

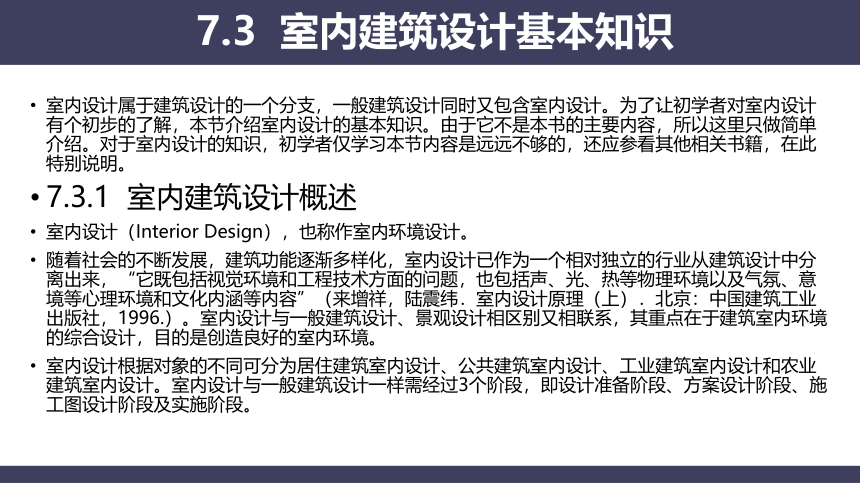

室内设计属于建筑设计的一个分支，一般建筑设计同时又包含室内设计。为了让初学者对室内设计有个初步的了解，本节介绍室内设计的基本知识。由于它不是本书的主要内容，所以这里只做简单介绍。对于室内设计的知识，初学者仅学习本节内容是远远不够的，还应参看其他相关书籍，在此特别说明。
7.3.1 室内建筑设计概述
室内设计（Interior Design），也称作室内环境设计。
随着社会的不断发展，建筑功能逐渐多样化，室内设计已作为一个相对独立的行业从建筑设计中分离出来，“它既包括视觉环境和工程技术方面的问题，也包括声、光、热等物理环境以及气氛、意境等心理环境和文化内涵等内容”（来增祥，陆震纬．室内设计原理（上）．北京：中国建筑工业出版社，1996.）。室内设计与一般建筑设计、景观设计相区别又相联系，其重点在于建筑室内环境的综合设计，目的是创造良好的室内环境。
室内设计根据对象的不同可分为居住建筑室内设计、公共建筑室内设计、工业建筑室内设计和农业建筑室内设计。室内设计与一般建筑设计一样需经过3个阶段，即设计准备阶段、方案设计阶段、施工图设计阶段及实施阶段。
7.3 室内建筑设计基本知识

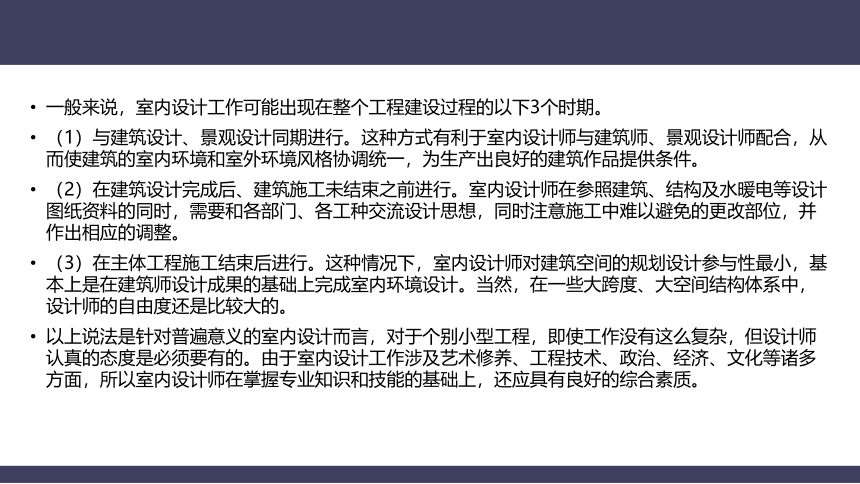

一般来说，室内设计工作可能出现在整个工程建设过程的以下3个时期。
（1）与建筑设计、景观设计同期进行。这种方式有利于室内设计师与建筑师、景观设计师配合，从而使建筑的室内环境和室外环境风格协调统一，为生产出良好的建筑作品提供条件。
（2）在建筑设计完成后、建筑施工未结束之前进行。室内设计师在参照建筑、结构及水暖电等设计图纸资料的同时，需要和各部门、各工种交流设计思想，同时注意施工中难以避免的更改部位，并作出相应的调整。
（3）在主体工程施工结束后进行。这种情况下，室内设计师对建筑空间的规划设计参与性最小，基本上是在建筑师设计成果的基础上完成室内环境设计。当然，在一些大跨度、大空间结构体系中，设计师的自由度还是比较大的。
以上说法是针对普遍意义的室内设计而言，对于个别小型工程，即使工作没有这么复杂，但设计师认真的态度是必须要有的。由于室内设计工作涉及艺术修养、工程技术、政治、经济、文化等诸多方面，所以室内设计师在掌握专业知识和技能的基础上，还应具有良好的综合素质。

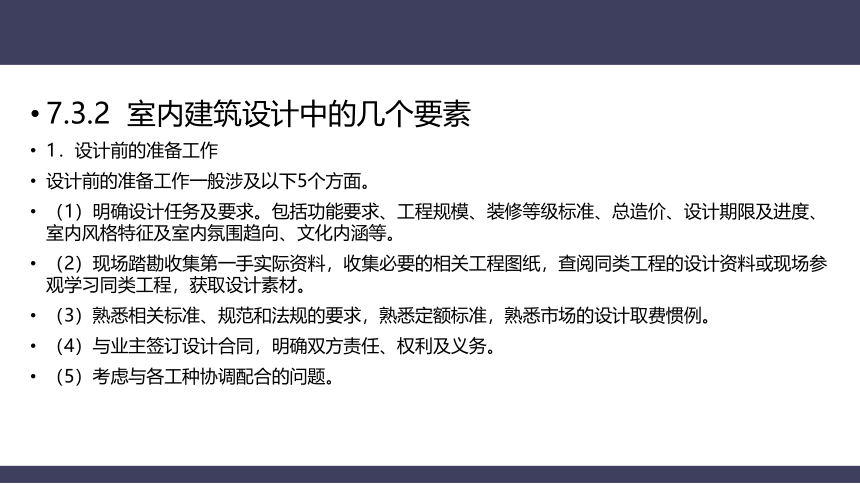

7.3.2 室内建筑设计中的几个要素
1．设计前的准备工作
设计前的准备工作一般涉及以下5个方面。
（1）明确设计任务及要求。包括功能要求、工程规模、装修等级标准、总造价、设计期限及进度、室内风格特征及室内氛围趋向、文化内涵等。
（2）现场踏勘收集第一手实际资料，收集必要的相关工程图纸，查阅同类工程的设计资料或现场参观学习同类工程，获取设计素材。
（3）熟悉相关标准、规范和法规的要求，熟悉定额标准，熟悉市场的设计取费惯例。
（4）与业主签订设计合同，明确双方责任、权利及义务。
（5）考虑与各工种协调配合的问题。

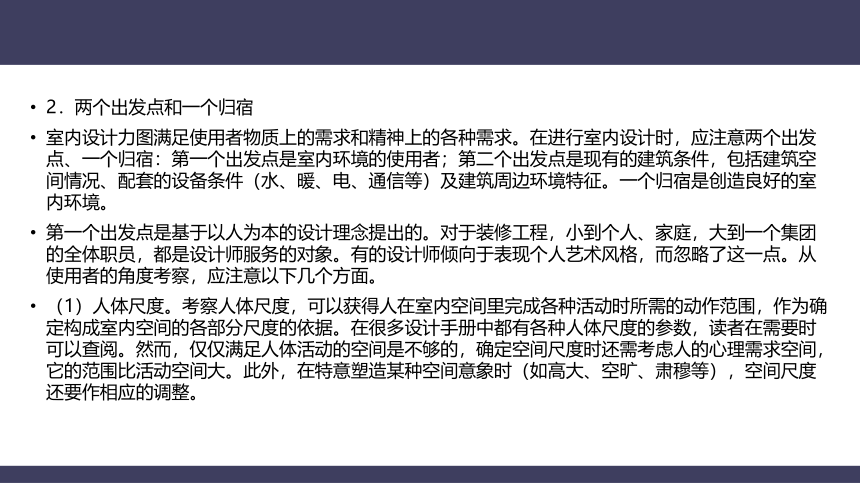

2．两个出发点和一个归宿
室内设计力图满足使用者物质上的需求和精神上的各种需求。在进行室内设计时，应注意两个出发点、一个归宿：第一个出发点是室内环境的使用者；第二个出发点是现有的建筑条件，包括建筑空间情况、配套的设备条件（水、暖、电、通信等）及建筑周边环境特征。一个归宿是创造良好的室内环境。
第一个出发点是基于以人为本的设计理念提出的。对于装修工程，小到个人、家庭，大到一个集团的全体职员，都是设计师服务的对象。有的设计师倾向于表现个人艺术风格，而忽略了这一点。从使用者的角度考察，应注意以下几个方面。
（1）人体尺度。考察人体尺度，可以获得人在室内空间里完成各种活动时所需的动作范围，作为确定构成室内空间的各部分尺度的依据。在很多设计手册中都有各种人体尺度的参数，读者在需要时可以查阅。然而，仅仅满足人体活动的空间是不够的，确定空间尺度时还需考虑人的心理需求空间，它的范围比活动空间大。此外，在特意塑造某种空间意象时（如高大、空旷、肃穆等），空间尺度还要作相应的调整。

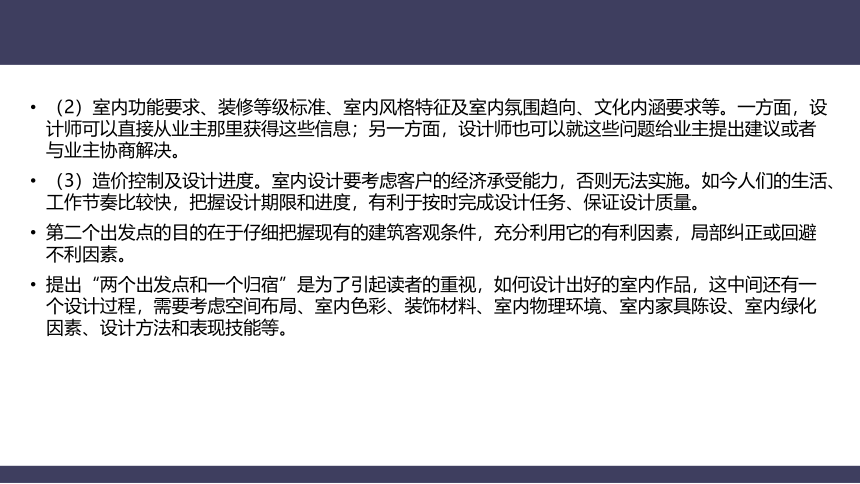

（2）室内功能要求、装修等级标准、室内风格特征及室内氛围趋向、文化内涵要求等。一方面，设计师可以直接从业主那里获得这些信息；另一方面，设计师也可以就这些问题给业主提出建议或者与业主协商解决。
（3）造价控制及设计进度。室内设计要考虑客户的经济承受能力，否则无法实施。如今人们的生活、工作节奏比较快，把握设计期限和进度，有利于按时完成设计任务、保证设计质量。
第二个出发点的目的在于仔细把握现有的建筑客观条件，充分利用它的有利因素，局部纠正或回避不利因素。
提出“两个出发点和一个归宿”是为了引起读者的重视，如何设计出好的室内作品，这中间还有一个设计过程，需要考虑空间布局、室内色彩、装饰材料、室内物理环境、室内家具陈设、室内绿化因素、设计方法和表现技能等。
3．空间布局
人们在室内空间里进行生活、学习、工作等各种活动时，每一种相对独立的活动都需要一个相对独立的空间，如会议室、商店、卧室等；一个相对独立的活动过渡到另一个相对独立的活动，这中间就需要一个交通空间，如走道。人的室内行为模式和规范影响着空间的布置，反过来，空间的布置又有利于引导和规范人的行为模式。此外，人在室内活动时，对空间除了物质上的需求，还有精神上的需求。
在进行空间布局时，一般要注意动静分区、洁污分区、公私分区等问题。另外，还有主要空间和辅助空间之分。主要空间应争取布置在具有多个有利因素的位置上，辅助空间布置在次要位置上。这些是对空间布置上的普遍要求，在实际操作中则应具体问题具体分析，做到有理有据、灵活处理。
室内设计师直接参与建筑空间的布局和划分的机会较小。多数情况下，室内设计师面对的是已经布局好的空间。于是室内设计师在把握建筑师空间布局特征的基础上，需要亲自处理的是更微观的空间布局。
4．室内色彩和材料
人们视觉感受到的颜色来源于可见光波。当可见光照射到物体上时，一部分波长的光线被吸收，而另一部分波长的光线被反射，反射光线在人的视网膜上呈现的颜色就被认为是物体的颜色。颜色具有3个要素，即色相、明度和彩度。色相，指一种颜色与其他颜色相区别的特征，如红与绿相区别，它由光的波长决定。明度，指颜色的明暗程度，它取决于光波的振幅。彩度，指某一纯色在颜色中所占的比例，有的也将它称为纯度或饱和度。进行室内色彩设计时，应注意以下3个方面。
（1）室内环境的色彩主要反映为空间各部件的表面颜色，以及各种颜色相互影响后的视觉感受，它们还受光源（天然光、人工光）的照度、光色和显色性等因素的影响。
（2）结合材质、光线研究色彩的选用和搭配，使之协调统一，有情趣和特色，突出主题。
（3）考虑室内环境使用者的心理需求、文化倾向和要求等因素。
材料的选择，需注意材料的质地、性能、色彩、经济性、健康环保等问题。
5．室内物理环境
室内物理环境是室内光环境、声环境、热工环境的总称。这3个方面直接影响着人们的学习和工作效率、生活质量、身心健康等方面，是提高室内环境质量不可忽视的因素。
（1）室内光环境。室内光线来源于两个方面：天然光和人工光。尽量争取利用自然光满足室内的照度要求，在不能满足照度要求的地方辅助人工照明。现在用的照明电光源可分为两大类。一类是白炽灯，一类是气体放电灯。
照明设计应注意以下几个因素：合适的照度；适当的亮度对比；宜人的光色；良好的显色性；避免眩光；正确的投光方向。
除此之外，在选择灯具时，应注意其发光效率、寿命及是否便于安装等因素。
（2）室内声环境。一方面是室内音质的设计；另一方面是隔声与降噪。
（3）室内热工环境。室内热工环境受室内热辐射、温度、湿度、空气流速等因素综合影响。为了满足人们舒适、健康的要求，在进行室内设计时，应结合空间布局、材料构造、家具陈设、色彩、绿化等方面综合考虑。
6．室内家具陈设
家具是室内环境受重要组成部分，也是室内设计需要处理的重点之一在选购和设计家具时，应注意以下4个方面。
（1）家具的功能、尺度、材料及做工等。
（2）形式美的要求，宜与室内风格、主题协调。
（3）业主的经济承受能力。
（4）充分利用室内空间。
室内陈设一般包括各种家用电器、运动器材、器皿、书籍、化妆品、艺术品及其他个人收藏等。处理这些陈设物品，宜适度、得体，避免庸俗化。
此外，室内各种织物的功能、色彩、材质的选择和搭配也是不容忽视的。
7．室内绿化
进行室内绿化时，应注意以下因素。
（1）植物是否对人体有害。注意植物散发的气味是否有害健康，或者使用者对植物的气味是否过敏，有刺的植物不应让儿童接近等。
（2）植物的生长习性。注意植物喜阴还是喜阳、喜潮湿还是喜干燥、常绿还是落叶等习性，以及土壤需求、花期、生长速度等。
（3）植物的形状、大小和叶子的形状、大小、颜色等。注意选择合适的植物和合适的搭配。
（4）与环境协调，突出主题。
（5）精心设计、精心施工。
8．室内设计制图
不管多么优秀的设计思想都要通过图纸来传达。准确、清晰、美观的制图是室内设计不可缺少的部分，对赢得标的和指导施工起着重要的作用，是设计师必备的技能。
7.3.3 室内建筑设计制图概述
1．室内设计制图的概念
室内设计图是室内设计人员用来表达设计思想、传达设计意图的技术文件，是室内装饰施工的依据。室内设计制图就是根据正确的制图理论及方法，按照国家统一的室内制图规范将室内空间6个面上的设计情况在二维图面上表现出来，它包括室内平面图、室内顶棚平面图、室内立面图、室内细部节点详图等。国家标准《房屋建筑制图统一标准》（GB/T 50001—2010）和《建筑制图标准》（GB/T 50104—2010）是室内设计中手工制图和计算机制图的依据。
2．室内设计制图的方式
室内设计制图有手工制图和计算机制图两种方式。手工制图又分为徒手绘制和工具绘制两种。
3．室内设计制图程序
室内设计制图的程序是与室内设计的程序相对应的。室内设计一般分为方案设计阶段和施工图设计阶段。方案设计阶段形成方案图（有的书籍将该阶段细分为构思分析阶段和方案图阶段），施工图设计阶段形成施工图。方案图包括平面图、顶棚图、立面图、剖面图及透视图等，一般要进行色彩表现，它主要用于向业主或招标单位进行方案展示和汇报，所以其重点在于形象地表现设计构思。施工图包括平面图、顶棚图、立面图、剖面图、节点构造详图及透视图，它是施工的主要依据，因此它需要详细、准确地表示出室内布置、各部分形状、大小、材料、构造做法及相互关系等各项内容。
7.3.4 室内建筑设计制图的内容
一套完整的室内设计图一般包括平面图、顶棚图、立面图、构造详图和透视图。下面简述各种图纸的概念及内容。
1．室内平面图
室内平面图是以平行于地面的切面在距地面1.5mm左右的位置将上部切去而形成的正投影图。室内平面图中应表达的内容如下。
（1）墙体、隔断及门窗、各空间大小及布局、家具陈设、人流交通路线、室内绿化等；若不单独绘制地面材料平面图，则应在平面图中表示地面材料。
（2）标注各房间尺寸、家具陈设尺寸及布局尺寸，对于复杂的公共建筑，则应标注轴线编号。
（3）注明地面材料名称及规格。
（4）注明房间名称、家具名称。
（5）注明室内地坪标高。
（6）注明详图索引符号、图例及立面内视符号。
（7）注明图名和比例。
（8）若需要辅助文字说明的平面图，还要注明文字说明、统计表格等。
2．室内顶棚图
室内设计顶棚图是根据顶棚在其下方假想的水平镜面上的正投影绘制而成的镜像投影图。顶棚图中应表达的内容如下。
（1）顶棚的造型及材料说明。
（2）顶棚灯具和电器的图例、名称规格等说明。
（3）顶棚造型尺寸标注、灯具、电器的安装位置标注。
（4）顶棚标高标注。
（5）顶棚细部做法的说明。
（6）详图索引符号、图名、比例等。
3．室内立面图
以平行于室内墙面的切面将前面部分切去后，剩余部分的正投影图即为室内立面图。立面图的主要内容如下。
（1）墙面造型、材质及家具陈设在立面上的正投影图。
（2）门窗立面及其他装饰元素立面。
（3）立面各组成部分尺寸、地坪吊顶标高。
（4）材料名称及细部做法说明。
（5）详图索引符号、图名、比例等。
4．构造详图
为了放大个别反映设计内容和细部做法，多以剖面图的方式表达局部剖开后的情况，这就是构造详图。表达的内容如下。
（1）以剖面图的绘制方法绘制出各材料断面、构配件断面及其相互关系。
（2）用细线表示出剖视方向上的部分轮廓及相互关系。
（3）标出材料断面图例。
（4）用指引线标出构造层次的材料名称及做法。
（5）标出其他构造做法。
（6）标注各部分尺寸。
（7）标注详图编号和比例。
5．透视图
透视图是根据透视原理在平面上绘制出能够反映三维空间效果的图形，它与人的视觉空间感受相似。室内设计常用绘制方法有一点透视、两点透视（成角透视）和鸟瞰图3种。
透视图可以通过人工绘制，也可以应用计算机绘制，它能直观地表达设计思想和效果，也称作效果图或表现图，是一个完整的设计方案不可缺少的部分。
