第8章 绘制总平面图

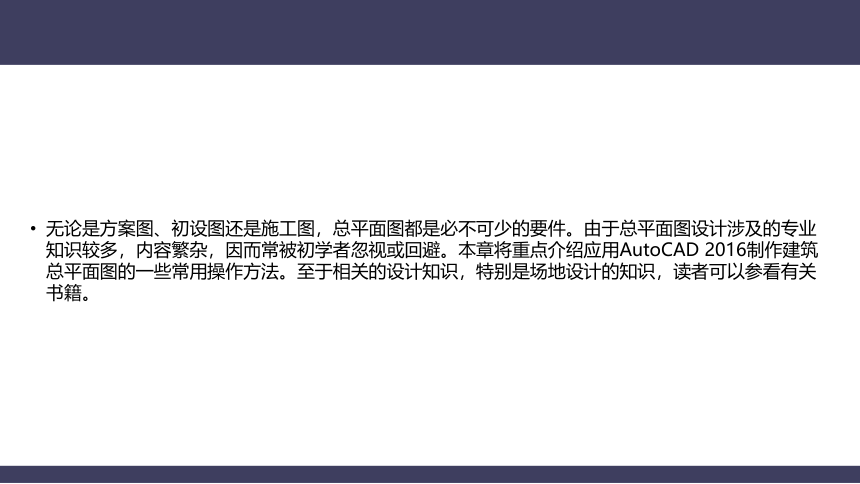

无论是方案图、初设图还是施工图，总平面图都是必不可少的要件。由于总平面图设计涉及的专业知识较多，内容繁杂，因而常被初学者忽视或回避。本章将重点介绍应用AutoCAD 2016制作建筑总平面图的一些常用操作方法。至于相关的设计知识，特别是场地设计的知识，读者可以参看有关书籍。

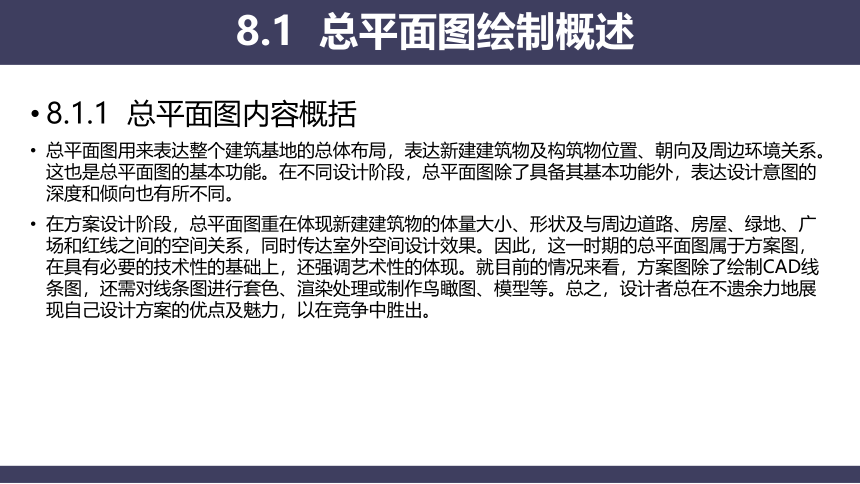

8.1.1 总平面图内容概括
总平面图用来表达整个建筑基地的总体布局，表达新建建筑物及构筑物位置、朝向及周边环境关系。这也是总平面图的基本功能。在不同设计阶段，总平面图除了具备其基本功能外，表达设计意图的深度和倾向也有所不同。
在方案设计阶段，总平面图重在体现新建建筑物的体量大小、形状及与周边道路、房屋、绿地、广场和红线之间的空间关系，同时传达室外空间设计效果。因此，这一时期的总平面图属于方案图，在具有必要的技术性的基础上，还强调艺术性的体现。就目前的情况来看，方案图除了绘制CAD线条图，还需对线条图进行套色、渲染处理或制作鸟瞰图、模型等。总之，设计者总在不遗余力地展现自己设计方案的优点及魅力，以在竞争中胜出。
8.1 总平面图绘制概述
在初步设计阶段，需进一步推敲总平面设计中涉及的各种因素和环节（如道路红线、建筑红线或用地界线、建筑控制高度、容积率、建筑密度、绿地率、停车位数以及总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等），推敲方案的合理性、科学性和可实施性，进一步准确落实各种技术指标，深化竖向设计，为施工图设计做准备。
在施工图设计阶段，总平面专业成果包括图纸目录、设计说明、设计图纸、计算书以及根据合同规定的鸟瞰图、模型。其中设计图纸包括总平面图、竖向布置图、土方图、管道综合图、景观布置图及详图等。总平面图只是其中设计图纸部分。总平面图是新建房屋定位、放线的以及布置旗工现场的依据。因此必须要详细、准确、清楚地表达。
8.1.2 总平面图绘制步骤
一般情况下，在AutoCAD中总平面图绘制步骤如下。
1．地形图的处理
包括地形图的插入、描绘、整理、应用等。
2．总平面布置
包括建筑物、道路、广场、停车场、绿地、场地出入口布置等内容。
3．各种文字及标注
包括文字、尺寸、标高、坐标、图表、图例等内容。
4．布图
包括插入图框、调整图面等。

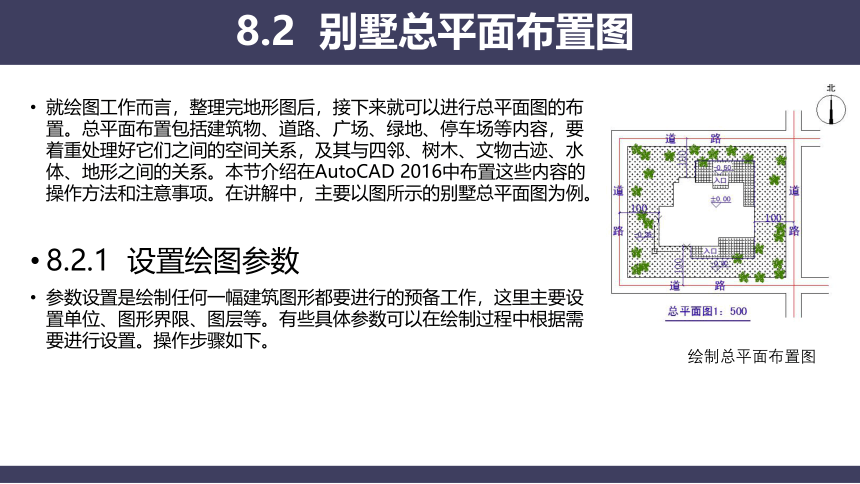

就绘图工作而言，整理完地形图后，接下来就可以进行总平面图的布置。总平面布置包括建筑物、道路、广场、绿地、停车场等内容，要着重处理好它们之间的空间关系，及其与四邻、树木、文物古迹、水体、地形之间的关系。本节介绍在AutoCAD 2016中布置这些内容的操作方法和注意事项。在讲解中，主要以图所示的别墅总平面图为例。
8.2.1 设置绘图参数
参数设置是绘制任何一幅建筑图形都要进行的预备工作，这里主要设置单位、图形界限、图层等。有些具体参数可以在绘制过程中根据需要进行设置。操作步骤如下。
8.2 别墅总平面布置图
绘制总平面布置图

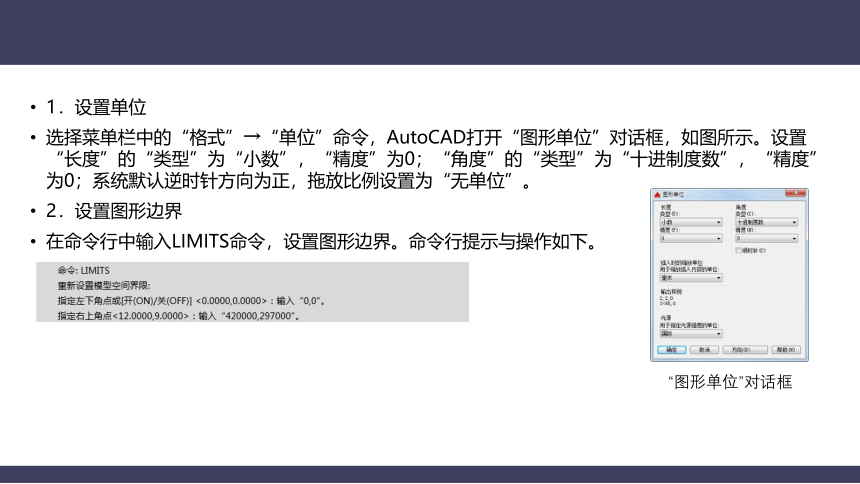

1．设置单位
选择菜单栏中的“格式”→“单位”命令，AutoCAD打开“图形单位”对话框，如图所示。设置“长度”的“类型”为“小数”，“精度”为0；“角度”的“类型”为“十进制度数”，“精度”为0；系统默认逆时针方向为正，拖放比例设置为“无单位”。
2．设置图形边界
在命令行中输入LIMITS命令，设置图形边界。命令行提示与操作如下。
“图形单位”对话框

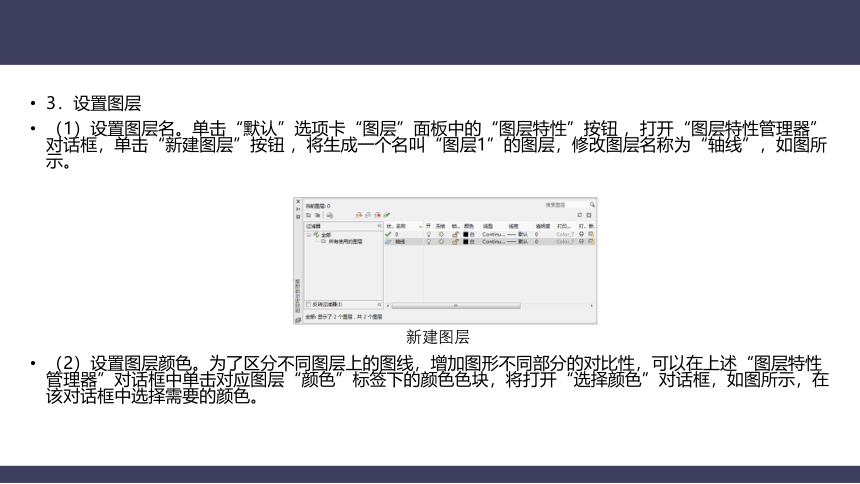

3．设置图层
（1）设置图层名。单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，单击“新建图层”按钮 ，将生成一个名叫“图层1”的图层，修改图层名称为“轴线”，如图所示。
（2）设置图层颜色。为了区分不同图层上的图线，增加图形不同部分的对比性，可以在上述“图层特性管理器”对话框中单击对应图层“颜色”标签下的颜色色块，将打开“选择颜色”对话框，如图所示，在该对话框中选择需要的颜色。
新建图层

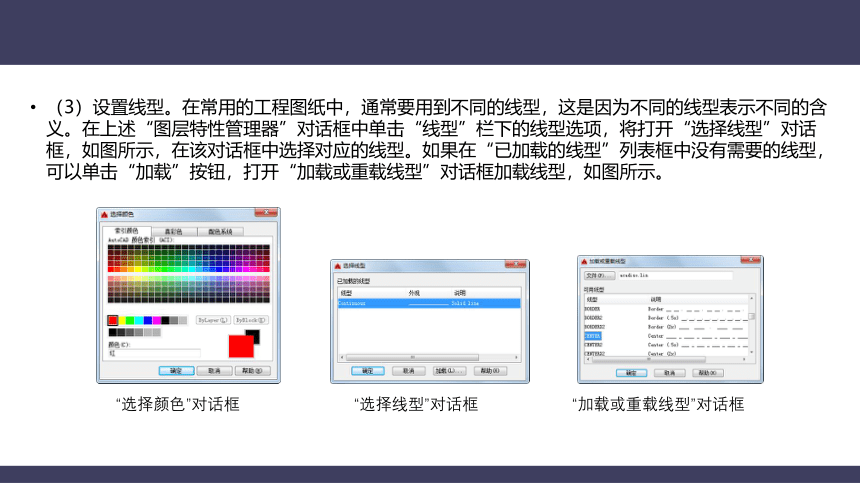

（3）设置线型。在常用的工程图纸中，通常要用到不同的线型，这是因为不同的线型表示不同的含义。在上述“图层特性管理器”对话框中单击“线型”栏下的线型选项，将打开“选择线型”对话框，如图所示，在该对话框中选择对应的线型。如果在“已加载的线型”列表框中没有需要的线型，可以单击“加载”按钮，打开“加载或重载线型”对话框加载线型，如图所示。
“选择颜色”对话框
“选择线型”对话框
“加载或重载线型”对话框
（4）设置线宽。在工程图纸中，不同的线宽表示不同的含义，因此要对不同图层的线宽进行设置。单击上述“图层特性管理器”对话框中“线宽”栏下的选项，将打开“线宽”对话框，如图所示。在该对话框中选择适当的线宽，完成轴线的设置，结果如图所示。
（5）按照上述步骤，完成图层的设置，绘制结果如图所示。
图层的设置
轴线的设置
“线宽”对话框
8.2.2 建筑物布置
这里只需要勾勒出建筑物的大体外形和相对位置即可。首先绘制定位轴线网，然后根据轴线绘制建筑物的外形轮廓。
1．绘制轴线网
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，在该对话框中双击图层“轴线”，使得当前图层是“轴线”。单击“关闭”按钮退出“图层特性管理器” 对话框。
（2）单击“默认”选项卡“绘图”面板中的“构造线”按钮 ，在正交模式下绘制一根竖直构造线和水平构造线，组成“十”字辅助线网，如图所示。
（3）单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将竖直构造线向右边连续偏移3700mm、1300mm、4200mm、4500mm、1500mm、2400mm、3900mm和2700mm。将水平构造线连续往上偏移2100mm、4200mm、3900mm、4500mm、1600mm和1200mm，得到主要轴线网，绘制结果如图所示。
2．绘制新建建筑
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器” 对话框，在该对话框中双击图层“新建建筑”，使得当前图层是“新建建筑”。单击“确定”按钮退出“图层特性管理器” 对话框。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，根据轴线网绘制出新建建筑的主要轮廓，绘制结果如图所示。
绘制十字辅助线网
绘制主要轴线网
绘制建筑主要轮廓
8.2.3 场地道路、绿地等布置
1．绘制道路
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，在该对话框中双击图层“道路”，使得当前图层是“道路”。单击“关闭”按钮退出“图层特性管理器”对话框。
（2）单击“默认”选项卡“修改”面板中的“偏移”按钮 ，让所有最外围轴线都向外偏移10000，然后将偏移后的轴线分别向两侧偏移2000，选择所有的道路，然后右击，在弹出的快捷菜单中选择“特性”命令，在弹出的“特性”对话框中选择“图层”，把所选对象的图层改为“道路”，得到主要的道路。单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪掉道路多余的线条，使得道路整体连贯。绘制结果如图所示。
绘制道路
2．布置绿化
（1）首先将“绿化”图层置为当前层，然后单击“视图”选项卡“选项板”面板中的“工具选项板”按钮 ，则系统弹出图所示的工具选项板，选择“建筑”中的“树”图例，把“树”图例 放在一个空白处，然后单击“默认”选项卡“修改”面板中的“缩放”按钮 ，把“树”图例 放大到合适尺寸，绘制结果如图所示。
（2）单击“默认”选项卡“修改”面板中的“复制”按钮 ，把“树”图例 复制到各个位置。完成植物的绘制和布置，结果如图所示。
工具选项板
放大前后的植物图例
布置绿化植物结果
8.2.4 尺寸及文字标注
总平面图的标注内容包括尺寸、标高、文字标注、指北针、文字说明等内容，它们是总图中不可或缺的部分。完成总平面图的图线绘制后，最后的工作就是进行各种标注，对图形进行完善。
1．尺寸标注
总平面图上的尺寸应标注新建建筑房屋的总长、总宽及与周围建筑物、构筑物、道路、红线之间的距离。
（1）尺寸样式设置
“标注样式管理器”对话框
“创建新标注样式”对话框
设置“线”选项卡
设置“符号和箭头”选项卡
“文字样式”对话框
设置“文字”选项卡
设置“主单位”选项卡
“创建新标注样式”对话框
半径样式设置
角度样式设置
引线样式设置
线性标注
标注尺寸
（2）标注尺寸
2．标高标注
单击“插入”选项卡“块”面板中的“插入块”按钮 ，弹出“插入”对话框，。在“名称”下拉列表框中选择“标高”选项，单击“确定”按钮，插入到总平面图中。再单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，输入相应的标高值，结果如图所示。
3．文字标注
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，则系统弹出“图层特性管理器”对话框。在该对话框中双击图层“文字”，使得当前图层是“文字”。
（2）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，标注入口、道路等，标注结果如图所示。
“插入”对话框
标高标注
文字标注
4．图案填充
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框。在该对话框中双击图层“填充”，使得当前图层是“填充”。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制出铺地砖的主要范围轮廓，绘制结果如图所示。
（3）单击“默认”选项卡“绘图”面板中的“图案填充”按钮 ，打开“图案填充创建”选项卡，选择填充“图案”为“ANGLE”，设置“比例”为100，选择填充区域后按Enter键，完成图案的填充，则填充结果如图所示。
（4）重复“图案填充”命令 ，进行草地图案填充，结果如图所示。
绘制铺地砖范围
设置“图案填充创建”选项卡
方块图案填充操作结果
草地图案填充操作结果
5．图名标注
单击“默认”选项卡“注释”面板中的“多行文字”按钮 和“绘图”面板中的“多段线”按钮 ，标注图名，标注结果如图所示。
6．绘制指北针
（1）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，绘制一个圆，然后单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制圆的竖直直径和另外两条弦，结果如图所示。
（2）单击“默认”选项卡“绘图”面板中的“图案填充”按钮 ，把指针填充为SOLID，得到指北针的图例，结果如图所示。
（3）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，在指北针上部标上“北”字，字高为1000mm，字体为仿宋-GB2312，结果如图所示。最终完成总平面图的绘制，结果如图所示。
图名
绘制圆和直线
图案填充
绘制指北针
总平面图
8.3.1 绘制信息中心总平面图
1．目的要求
本实例绘制图所示的信息中心总平面图，主要要求读者通过练习进一步熟悉和掌握总平面图的绘制方法。通过本实例，可以帮助读者学会完成总平面图绘制的全过程。
2．操作提示
（1）绘图前准备。
（2）绘制辅助线网。
（3）绘制建筑与辅助设施。
（4）填充图案与文字说明。
（5）标注尺寸。
8.3 操作与实践
信息中心总平面图
8.3.2 绘制幼儿园总平面图
1．目的要求
本实例绘制图所示的幼儿园总平面图，主要要求读者通过练习进一步熟悉和掌握总平面图的绘制方法。通过本实例，可以帮助读者学会完成总平面图绘制的全过程。
2．操作提示
（1）绘图前准备。
（2）绘制辅助线网。
（3）绘制建筑与辅助设施。
（4）填充图案与文字说明。
（5）标注尺寸。
幼儿园总平面图
