第6章 文字、表格和尺寸

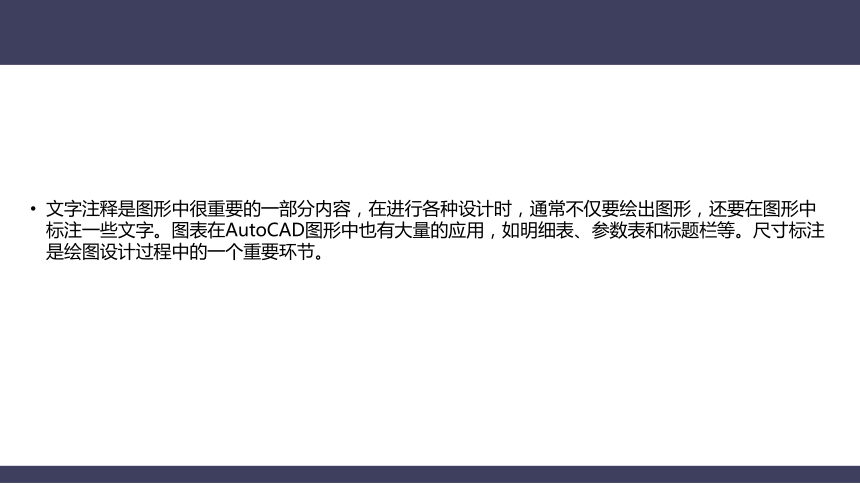

文字注释是图形中很重要的一部分内容，在进行各种设计时，通常不仅要绘出图形，还要在图形中标注一些文字。图表在AutoCAD图形中也有大量的应用，如明细表、参数表和标题栏等。尺寸标注是绘图设计过程中的一个重要环节。
在创建前应设置图幅后利用“矩形”命令绘制图框，再利用“表格”命令绘制标题栏和会签栏，最后利用“多行文字”命令输入文字并调整，如图所示。
绘制步骤如下
1．设置单位和图形边界
（1）打开AutoCAD程序，系统自动建立新图形文件。
（2）设置单位。
（3）设置图形边界。
2．设置图层
（1）设置图层名称。
（2）设置图层颜色。

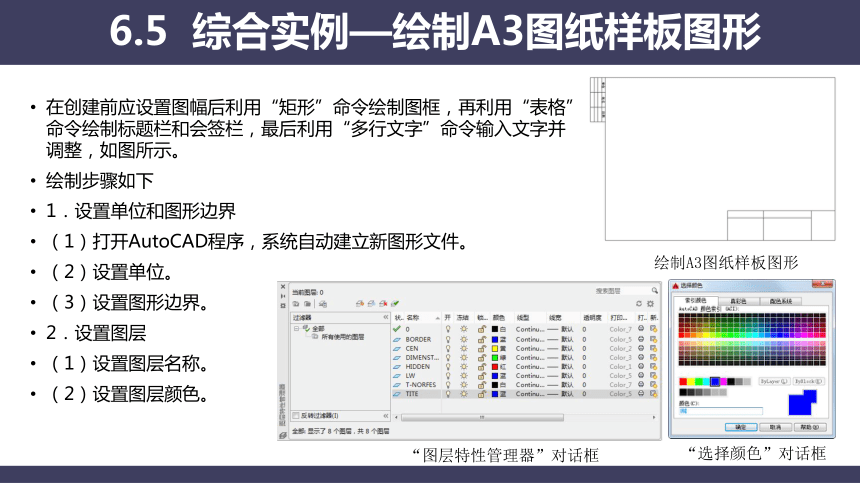

6.5 综合实例—绘制A3图纸样板图形
绘制A3图纸样板图形
“图层特性管理器”对话框
“选择颜色”对话框

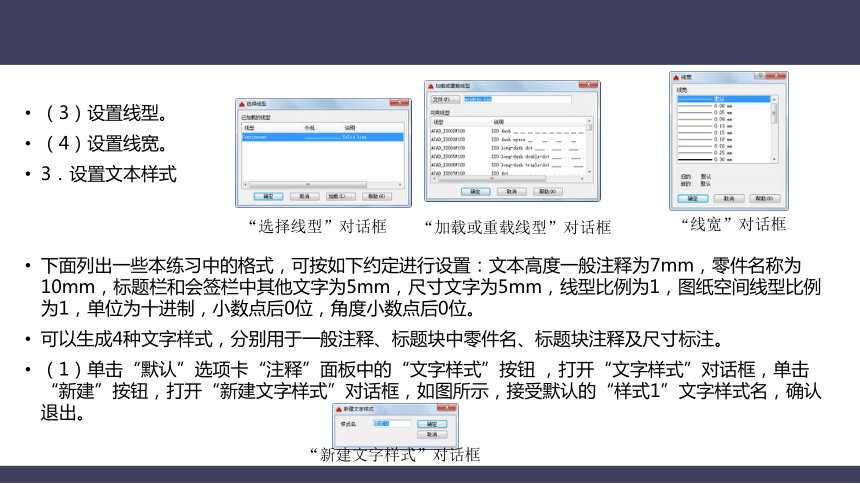

（3）设置线型。
（4）设置线宽。
3．设置文本样式
下面列出一些本练习中的格式，可按如下约定进行设置：文本高度一般注释为7mm，零件名称为10mm，标题栏和会签栏中其他文字为5mm，尺寸文字为5mm，线型比例为1，图纸空间线型比例为1，单位为十进制，小数点后0位，角度小数点后0位。
可以生成4种文字样式，分别用于一般注释、标题块中零件名、标题块注释及尺寸标注。
（1）单击“默认”选项卡“注释”面板中的“文字样式”按钮 ，打开“文字样式”对话框，单击“新建”按钮，打开“新建文字样式”对话框，如图所示，接受默认的“样式1”文字样式名，确认退出。
“选择线型”对话框
“加载或重载线型”对话框
“线宽”对话框
“新建文字样式”对话框

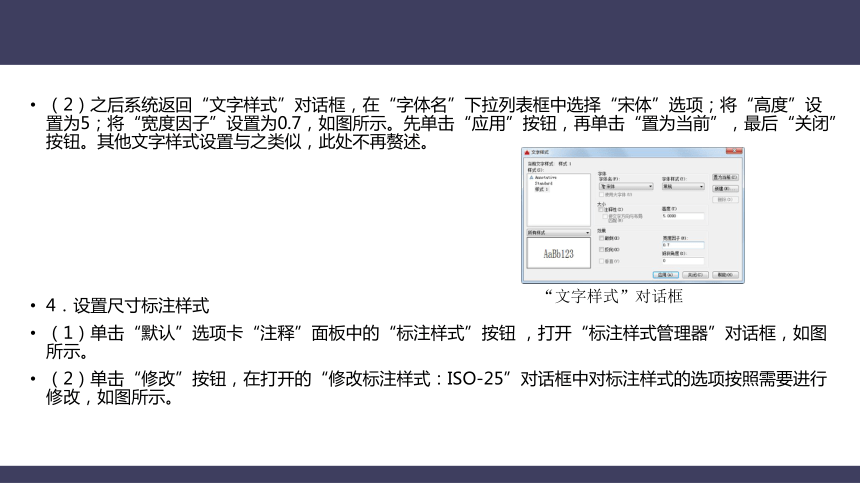

（2）之后系统返回“文字样式”对话框，在“字体名”下拉列表框中选择“宋体”选项；将“高度”设置为5；将“宽度因子”设置为0.7，如图所示。先单击“应用”按钮，再单击“置为当前”，最后“关闭”按钮。其他文字样式设置与之类似，此处不再赘述。
4．设置尺寸标注样式
（1）单击“默认”选项卡“注释”面板中的“标注样式”按钮 ，打开“标注样式管理器”对话框，如图所示。
（2）单击“修改”按钮，在打开的“修改标注样式：ISO-25”对话框中对标注样式的选项按照需要进行修改，如图所示。
“文字样式”对话框

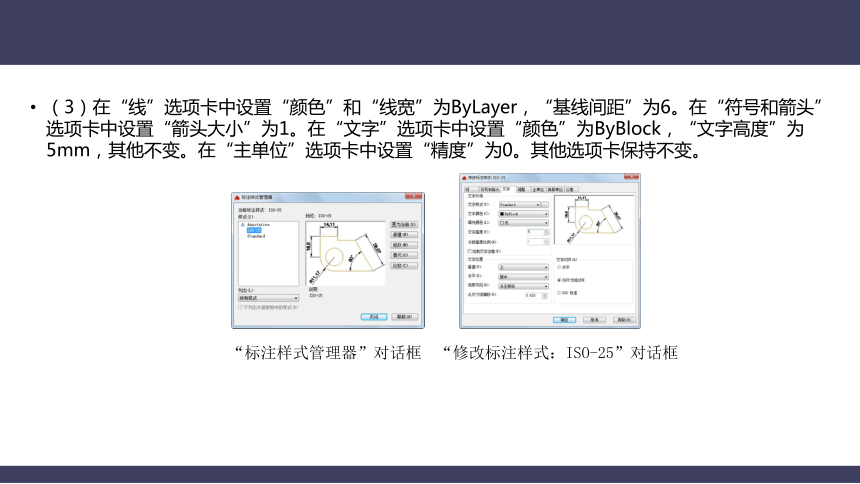

（3）在“线”选项卡中设置“颜色”和“线宽”为ByLayer，“基线间距”为6。在“符号和箭头”选项卡中设置“箭头大小”为1。在“文字”选项卡中设置“颜色”为ByBlock，“文字高度”为5mm，其他不变。在“主单位”选项卡中设置“精度”为0。其他选项卡保持不变。
“标注样式管理器”对话框
“修改标注样式：ISO-25”对话框

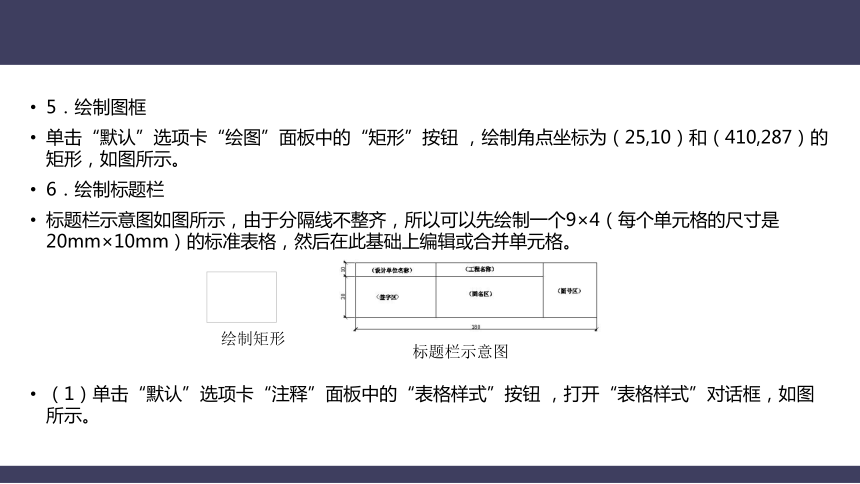

5．绘制图框
单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，绘制角点坐标为（25,10）和（410,287）的矩形，如图所示。
6．绘制标题栏
标题栏示意图如图所示，由于分隔线不整齐，所以可以先绘制一个9×4（每个单元格的尺寸是20mm×10mm）的标准表格，然后在此基础上编辑或合并单元格。
（1）单击“默认”选项卡“注释”面板中的“表格样式”按钮 ，打开“表格样式”对话框，如图所示。
绘制矩形
标题栏示意图
（2）单击“修改”按钮，打开“修改表格样式：Standard”对话框，在“单元样式”下拉列表框中选择“数据”选项，在下面的“文字”选项卡中将“文字高度”设置为8mm，如图所示。再打开“常规”选项卡，将“页边距”选项组中的“水平”和“垂直”都设置为1，如图所示。
“表格样式”对话框
“修改表格样式：Standard”对话框
设置“常规”选项卡
（3）回到“表格样式”对话框，单击“关闭”按钮退出。
（4）单击“默认”选项卡“注释”面板中的“表格”按钮 ，打开“插入表格”对话框。在“列和行设置”选项组中将“列数”设置为9，将“列宽”设置为20mm，将“数据行数”设置为2（加上标题行和表头行共4行），将“行高”设置为1行（即为10）；在“设置单元样式”选项组中，将“第一行单元样式”“第二行单元样式”和“所有其他行单元样式”都设置为“数据”，如图所示。
“插入表格”对话框
（5）在图框线右下角附近指定表格位置，系统生成表格，同时打开表格和文字编辑器，如图所示。直接按键，不输入文字，生成表格，如图所示。
7．移动标题栏
由于无法确定刚生成的标题栏与图框的相对位置，因此需要移动标题栏。单击“默认”选项卡“修改”面板中的“移动”按钮 ，将刚绘制的表格准确放置在图框的右下角，如图所示。
表格和文字编辑器选项卡
生成表格
移动表格
8．编辑标题栏表格
（1）单击标题栏表格A单元格，按住Shift键，同时选择B和C单元格，在“表格”编辑器中单击“合并单元”按钮 右侧的下三角按钮，在弹出的下拉菜单中选择“合并全部”命令，如图所示。
（2）重复上述方法，对其他单元格进行合并，绘制结果如图所示。
合并单元格
完成标题栏单元格编辑
9．绘制会签栏
会签栏的大小和样式如图所示。用户可以采取与标题栏相同的绘制方法绘制会签栏。
（1）在“修改表格样式”对话框的“文字”选项卡中，将“文字高度”设置为4mm，如图所示；再把“常规”选项卡中的“页边距”选项组中的“水平”和“垂直”都设置为0.5mm。
会签栏示意图
设置表格样式
（2）单击“默认”选项卡“注释”面板中的“表格”按钮 ，打开“插入表格”对话框，在“列和行设置”选项组中，将“列数”设置为3，“列宽”设置为25，“数据行数”设置为2，“行高”设置为1行；在“设置单元样式”选项组中，将“第一行单元样式”“第二行单元样式”和“所有其他行单元样式”都设置为“数据”，如图所示。
（3）在表格中输入文字，绘制结果如图所示。
设置表格行和列
会签栏的绘制
10．旋转和移动会签栏
（1）单击“默认”选项卡“修改”面板中的“旋转”按钮 ，旋转会签栏，绘制结果如图所示。
（2）将会签栏移动到图框的左上角，绘制结果如图所示。
11．保存样板图
选择菜单栏中的“文件”→“另存为”命令，打开“图形另存为”对话框，将图形保存为“.dwg”格式的文件即可，如图所示。
绘制完成的样板图
旋转会签栏
“图形另存为”对话框
6.6.2 创建灯具规格表
1．目的要求
本例在定义了表格样式后再利用“表格”命令绘制表格，最后将表格内容添加完整，如图所示。通过本例的练习，读者应掌握表格的创建方法。
2．操作提示
（1）定义表格样式。
（2）创建表格。
（3）添加表格内容。
6.6 操作与实践
施工说明
6.6.1 创建施工说明
1．目的要求
调用文字命令写入文字，如图所示。通过本例的练习，读者应掌握文字标注的一般方法。
2．操作提示
（1）输入文字内容。
（2）编辑文字。
灯具规格表
6.6.3 创建A4样板图
1．目的要求
利用“矩形”“直线”“修剪”“偏移”等绘图命令绘制A4样板图，然后调用文字命令写入文字，如图所示。通过本例的练习，读者应掌握样板图的创建方法。
2．操作提示
（1）绘制样板图图框。
（2）绘制标题栏。
（3）添加文字内容。
