第6章 文字、表格和尺寸

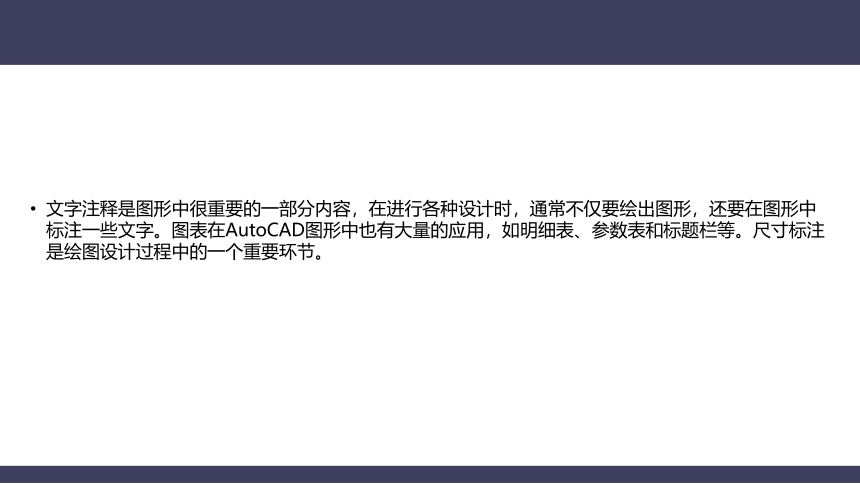

文字注释是图形中很重要的一部分内容，在进行各种设计时，通常不仅要绘出图形，还要在图形中标注一些文字。图表在AutoCAD图形中也有大量的应用，如明细表、参数表和标题栏等。尺寸标注是绘图设计过程中的一个重要环节。

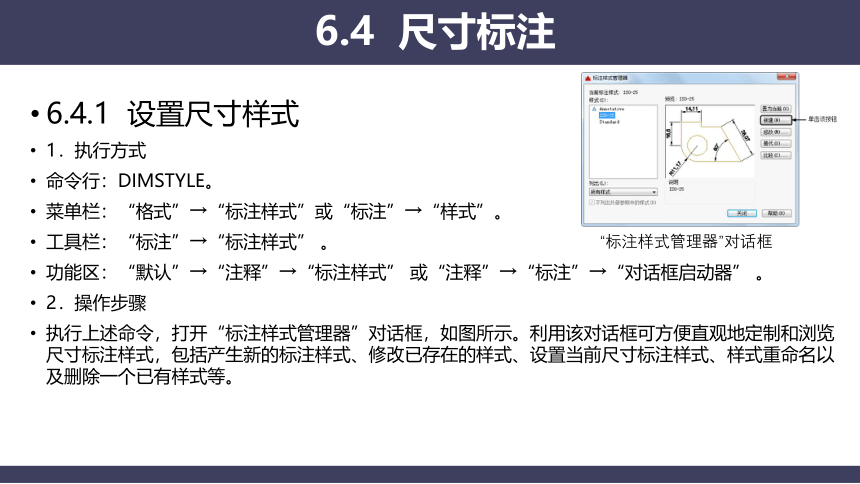

6.4.1 设置尺寸样式
1．执行方式
命令行：DIMSTYLE。
菜单栏：“格式”→“标注样式”或“标注”→“样式”。
工具栏：“标注”→“标注样式” 。
功能区：“默认”→“注释”→“标注样式” 或“注释”→“标注”→“对话框启动器” 。
2．操作步骤
执行上述命令，打开“标注样式管理器”对话框，如图所示。利用该对话框可方便直观地定制和浏览尺寸标注样式，包括产生新的标注样式、修改已存在的样式、设置当前尺寸标注样式、样式重命名以及删除一个已有样式等。
6.4 尺寸标注
“标注样式管理器”对话框

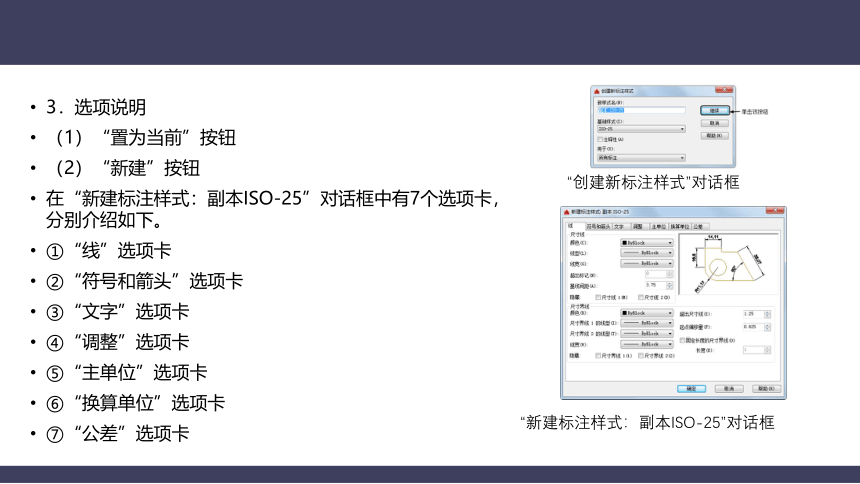

3．选项说明
（1）“置为当前”按钮
（2）“新建”按钮
在“新建标注样式：副本ISO-25”对话框中有7个选项卡，分别介绍如下。
①“线”选项卡
②“符号和箭头”选项卡
③“文字”选项卡
④“调整”选项卡
⑤“主单位”选项卡
⑥“换算单位”选项卡
⑦“公差”选项卡
“创建新标注样式”对话框
“新建标注样式：副本ISO-25”对话框

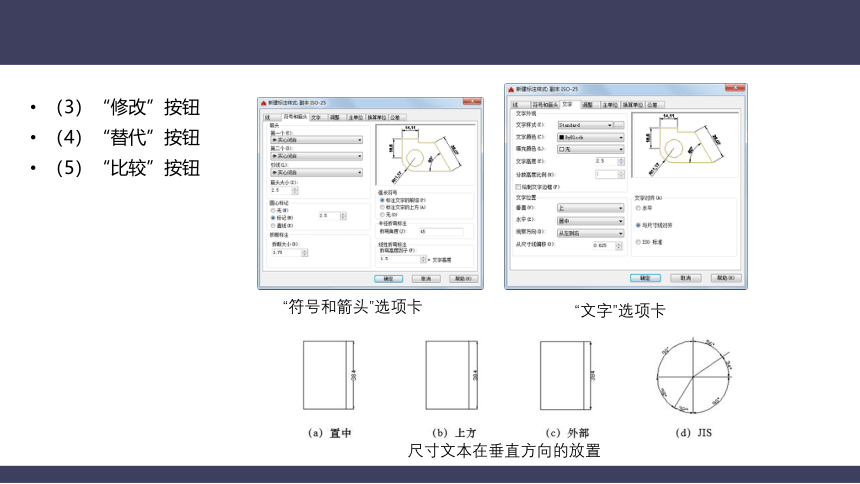

（3）“修改”按钮
（4）“替代”按钮
（5）“比较”按钮
“符号和箭头”选项卡
“文字”选项卡
尺寸文本在垂直方向的放置

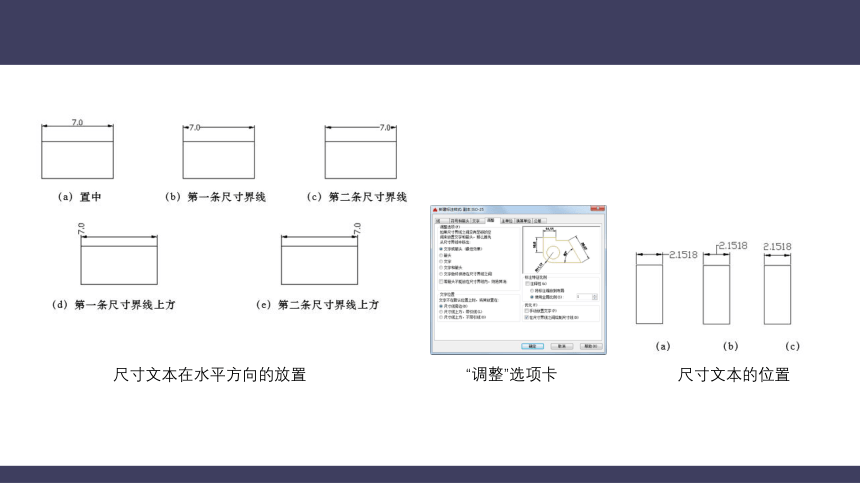

尺寸文本在水平方向的放置
“调整”选项卡
尺寸文本的位置

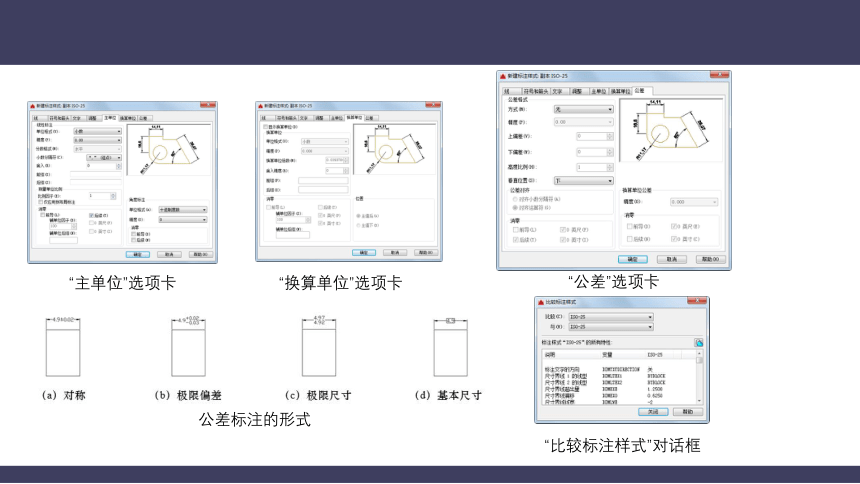

“主单位”选项卡
“换算单位”选项卡
“公差”选项卡
公差标注的形式
“比较标注样式”对话框
6.4.2 尺寸标注
1．线性标注
（1）执行方式
命令行：DIMLINEAR。
菜单栏：“标注”→“线性”。
工具栏：“标注”→“线性” 。
功能区：“默认”→“注释”→“线性” 或“注释”→“标注”→“线性” 。
（2）操作步骤
在此提示下有两种选择，直接按键选择要标注的对象或确定尺寸界线的起始点，再按键并选择要标注的对象或指定两条尺寸界线的起始点后，系统继续提示如下。
2．基线标注
基线标注用于产生一系列基于同一条尺寸界线的尺寸标注，适用于长度尺寸标注、角度标注和坐标标注等。在使用基线标注方式之前，应该先标注出一个相关的尺寸，如图所示。基线标注两条平行尺寸线间距由“基线间距”数值框中的值决定（在“新建（修改）标注样式”对话框的“线”选项卡中的“尺寸线”选项组中）。
（1）执行方式
命令行：DIMBASELINE。
菜单栏：“标注”→“基线”。
工具栏：“标注”→“基线” 。
功能区：“注释”→“标注”→“基线” 。
（2）操作步骤
基线标注
直接确定另一个尺寸的第二条尺寸界线的起点，AutoCAD以上次标注的尺寸为基准标注，标注出相应尺寸。
直接按键，系统提示如下。
连续标注又叫尺寸链标注，用于产生一系列连续的尺寸标注，后一个尺寸标注均把前一个标注的第二条尺寸界线作为它的第一条尺寸界线。与基线标注一样，在使用连续标注方式之前，应先标注出一个相关的尺寸。其标注过程与基线标注类似，如图所示。
3．快速标注
快速尺寸标注命令QDIM使用户可以交互地、动态地、自动化地进行尺寸标注。在QDIM命令中可以同时选择多个圆或圆弧标注直径或半径，也可同时选择多个对象进行基线标注和连续标注，选择一次即可完成多个标注，因此可节省时间，提高工作效率。
连续标注
（1）执行方式
命令行：QDIM。
菜单栏：“标注”→“快速标注”。
工具栏：“标注”→“快速标注” 。
功能区：“注释”→“标注”→“快速标注” 。
（2）操作步骤
（3）选项说明
① 指定尺寸线位置
② 连续（C）
③ 并列（S）
④ 基线（B）
⑤ 基准点（P）
⑥ 编辑（E）
交错尺寸标注
删除标注点
4．引线标注
（1）执行方式
命令行：QLEADER。
（2）操作步骤
也可以在上面的操作过程中选择“设置(S)”选项打开“引线设置”对话框，进行相关参数设置。“形位公差”对话框如图所示。
另外，还有一个名为LEADER的命令也可以进行引线标注，与QLEADER命令类似，这里不再赘述。
“引线设置”对话框
“形位公差”对话框
6.4.3 实例—给户型平面图标注尺寸
本实例利用“直线”“矩形”“偏移”等命令绘制居室平面图，再利用“线性”命令进行尺寸标注，如图所示。
绘制步骤如下
（1）打开随书光盘中的“源文件\6\户型平面图.dwg”文件。
（2）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，建立“尺寸”图层，“尺寸”图层参数如图所示，并将其置为当前层。
（3）标注样式设置。标注样式的设置应该与绘图比例相匹配。如前面所述，该平面图以实际尺寸绘制，并以1∶100的比例输出，对标注样式进行如下设置。
给户型平面图标注尺寸
户型平面图
① 单击“默认”选项卡“注释”面板中的“标注样式”按钮 ，打开“标注样式管理器”对话框，单击“新建”按钮新建一个标注样式，并将其命名为“建筑”，单击“继续”按钮，如图所示。
② 将“建筑”样式中的参数按图示逐项进行设置。单击“确定”按钮后返回“标注样式管理器”对话框，将“建筑”样式置为当前，如图所示。
“尺寸”图层参数
新建标注样式
设置参数1
设置参数2
设置参数3
设置参数4
将“建筑”样式置为当前
（4）尺寸标注。以图所示的底部的尺寸标注为例。该部分尺寸分为3道，第一道为墙体宽度及门窗宽度，第二道为轴线间距，第三道为总尺寸。
捕捉点示意
① 第一道尺寸线的绘制
② 第二道尺寸绘制。
尺寸1
尺寸2
尺寸3
第一道尺寸
轴线尺寸1
第二道尺寸
第三道尺寸
（5）轴号标注。
轴号1
“文字编辑器”选项卡
下方尺寸标注结果
尺寸标注结束
