(共37张PPT)
第9章 绘制建筑平面图

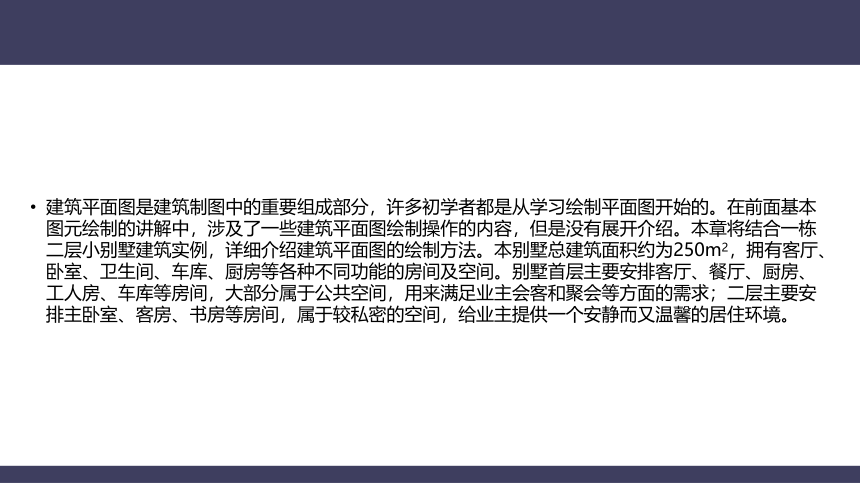

建筑平面图是建筑制图中的重要组成部分，许多初学者都是从学习绘制平面图开始的。在前面基本图元绘制的讲解中，涉及了一些建筑平面图绘制操作的内容，但是没有展开介绍。本章将结合一栋二层小别墅建筑实例，详细介绍建筑平面图的绘制方法。本别墅总建筑面积约为250m2，拥有客厅、卧室、卫生间、车库、厨房等各种不同功能的房间及空间。别墅首层主要安排客厅、餐厅、厨房、工人房、车库等房间，大部分属于公共空间，用来满足业主会客和聚会等方面的需求；二层主要安排主卧室、客房、书房等房间，属于较私密的空间，给业主提供一个安静而又温馨的居住环境。

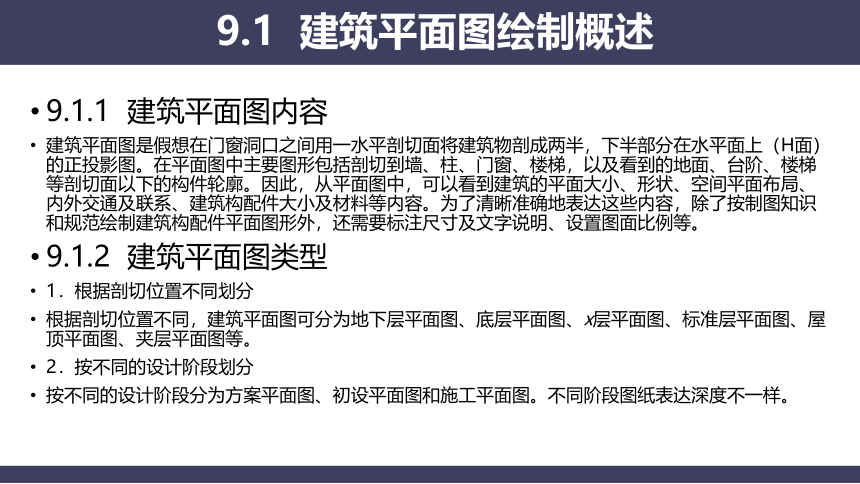

9.1.1 建筑平面图内容
建筑平面图是假想在门窗洞口之间用一水平剖切面将建筑物剖成两半，下半部分在水平面上（H面）的正投影图。在平面图中主要图形包括剖切到墙、柱、门窗、楼梯，以及看到的地面、台阶、楼梯等剖切面以下的构件轮廓。因此，从平面图中，可以看到建筑的平面大小、形状、空间平面布局、内外交通及联系、建筑构配件大小及材料等内容。为了清晰准确地表达这些内容，除了按制图知识和规范绘制建筑构配件平面图形外，还需要标注尺寸及文字说明、设置图面比例等。
9.1.2 建筑平面图类型
1．根据剖切位置不同划分
根据剖切位置不同，建筑平面图可分为地下层平面图、底层平面图、x层平面图、标准层平面图、屋顶平面图、夹层平面图等。
2．按不同的设计阶段划分
按不同的设计阶段分为方案平面图、初设平面图和施工平面图。不同阶段图纸表达深度不一样。
9.1 建筑平面图绘制概述

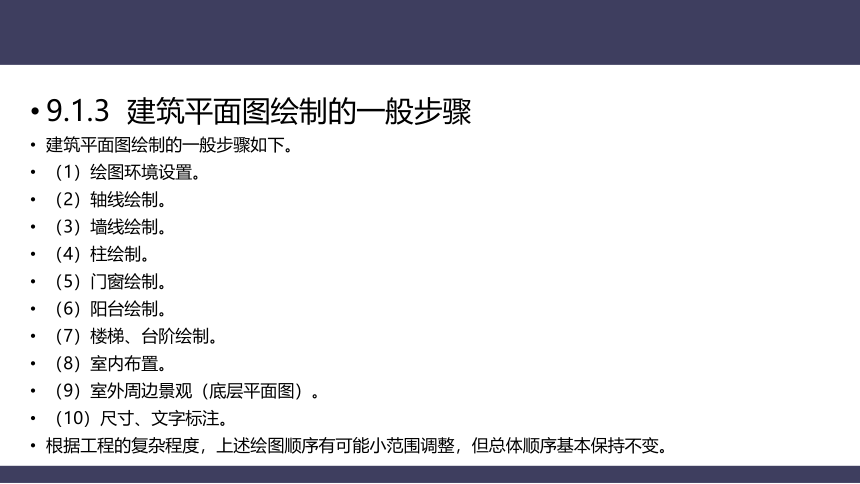

9.1.3 建筑平面图绘制的一般步骤
建筑平面图绘制的一般步骤如下。
（1）绘图环境设置。
（2）轴线绘制。
（3）墙线绘制。
（4）柱绘制。
（5）门窗绘制。
（6）阳台绘制。
（7）楼梯、台阶绘制。
（8）室内布置。
（9）室外周边景观（底层平面图）。
（10）尺寸、文字标注。
根据工程的复杂程度，上述绘图顺序有可能小范围调整，但总体顺序基本保持不变。

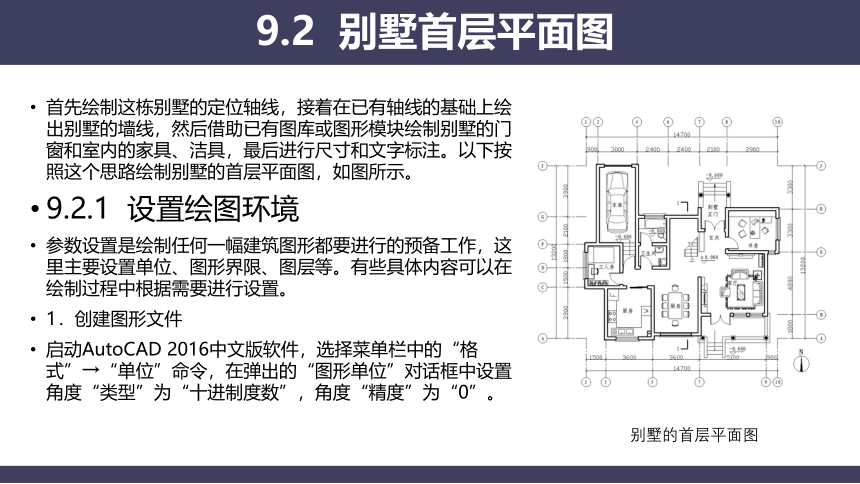

首先绘制这栋别墅的定位轴线，接着在已有轴线的基础上绘出别墅的墙线，然后借助已有图库或图形模块绘制别墅的门窗和室内的家具、洁具，最后进行尺寸和文字标注。以下按照这个思路绘制别墅的首层平面图，如图所示。
9.2.1 设置绘图环境
参数设置是绘制任何一幅建筑图形都要进行的预备工作，这里主要设置单位、图形界限、图层等。有些具体内容可以在绘制过程中根据需要进行设置。
1．创建图形文件
启动AutoCAD 2016中文版软件，选择菜单栏中的“格式”→“单位”命令，在弹出的“图形单位”对话框中设置角度“类型”为“十进制度数”，角度“精度”为“0”。
9.2 别墅首层平面图
别墅的首层平面图

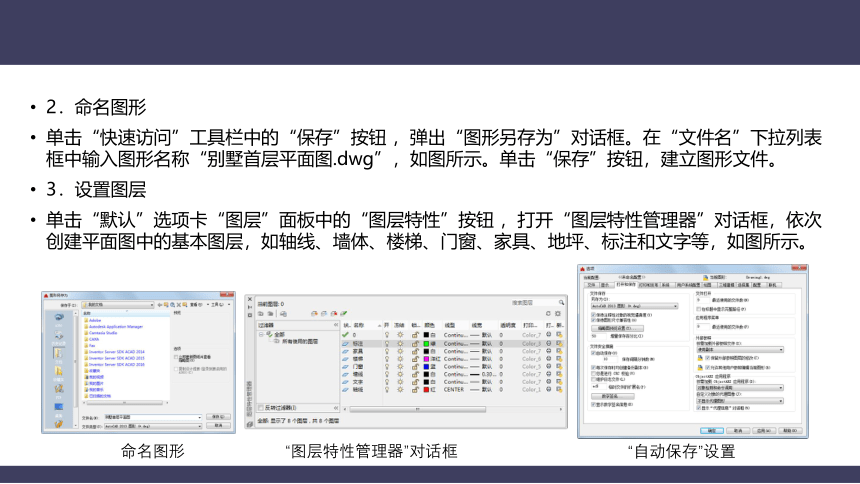

2．命名图形
单击“快速访问”工具栏中的“保存”按钮 ，弹出“图形另存为”对话框。在“文件名”下拉列表框中输入图形名称“别墅首层平面图.dwg”，如图所示。单击“保存”按钮，建立图形文件。
3．设置图层
单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，依次创建平面图中的基本图层，如轴线、墙体、楼梯、门窗、家具、地坪、标注和文字等，如图所示。
命名图形
“图层特性管理器”对话框
“自动保存”设置

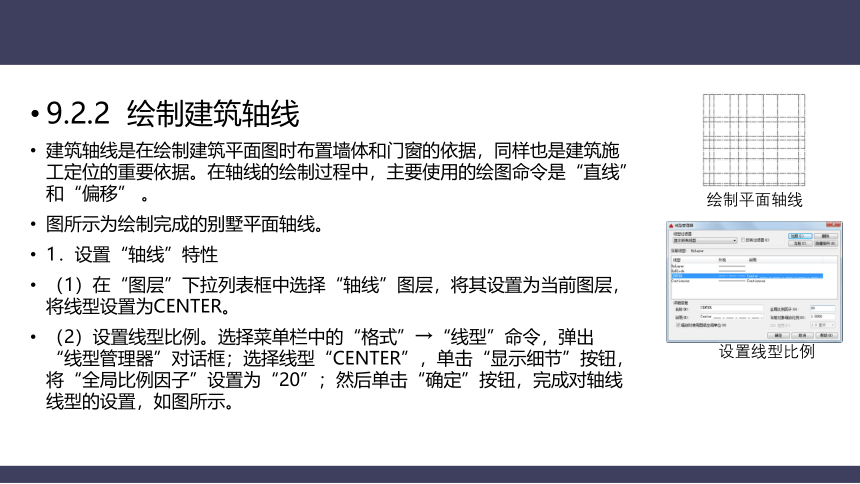

9.2.2 绘制建筑轴线
建筑轴线是在绘制建筑平面图时布置墙体和门窗的依据，同样也是建筑施工定位的重要依据。在轴线的绘制过程中，主要使用的绘图命令是“直线” 和“偏移” 。
图所示为绘制完成的别墅平面轴线。
1．设置“轴线”特性
（1）在“图层”下拉列表框中选择“轴线”图层，将其设置为当前图层，将线型设置为CENTER。
（2）设置线型比例。选择菜单栏中的“格式”→“线型”命令，弹出“线型管理器”对话框；选择线型“CENTER”，单击“显示细节”按钮，将“全局比例因子”设置为“20”；然后单击“确定”按钮，完成对轴线线型的设置，如图所示。
绘制平面轴线
设置线型比例

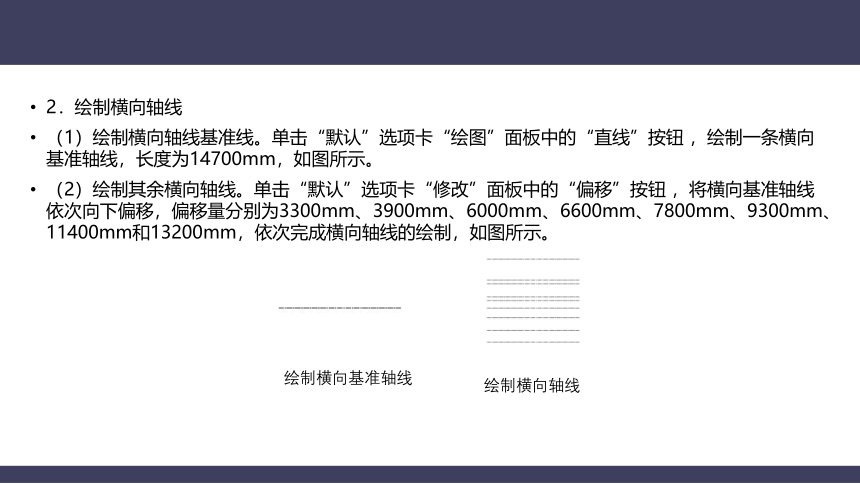

2．绘制横向轴线
（1）绘制横向轴线基准线。单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制一条横向基准轴线，长度为14700mm，如图所示。
（2）绘制其余横向轴线。单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将横向基准轴线依次向下偏移，偏移量分别为3300mm、3900mm、6000mm、6600mm、7800mm、9300mm、11400mm和13200mm，依次完成横向轴线的绘制，如图所示。
绘制横向基准轴线
绘制横向轴线

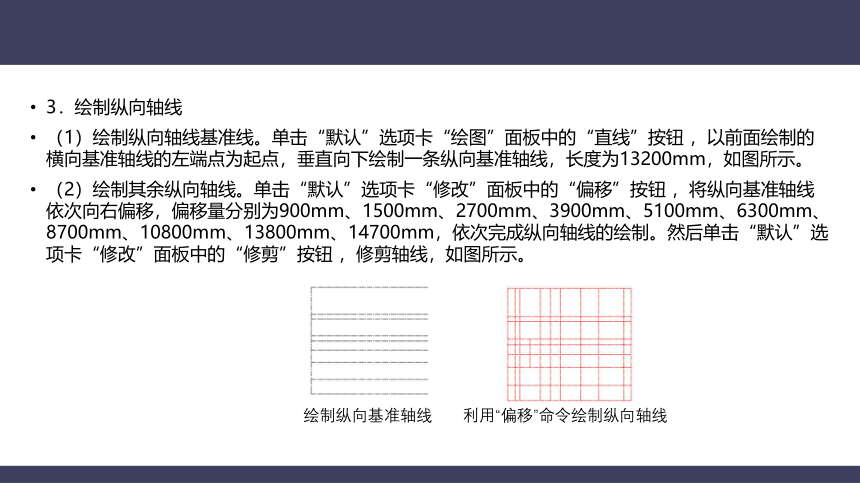

3．绘制纵向轴线
（1）绘制纵向轴线基准线。单击“默认”选项卡“绘图”面板中的“直线”按钮 ，以前面绘制的横向基准轴线的左端点为起点，垂直向下绘制一条纵向基准轴线，长度为13200mm，如图所示。
（2）绘制其余纵向轴线。单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将纵向基准轴线依次向右偏移，偏移量分别为900mm、1500mm、2700mm、3900mm、5100mm、6300mm、8700mm、10800mm、13800mm、14700mm，依次完成纵向轴线的绘制。然后单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪轴线，如图所示。
绘制纵向基准轴线
利用“偏移”命令绘制纵向轴线

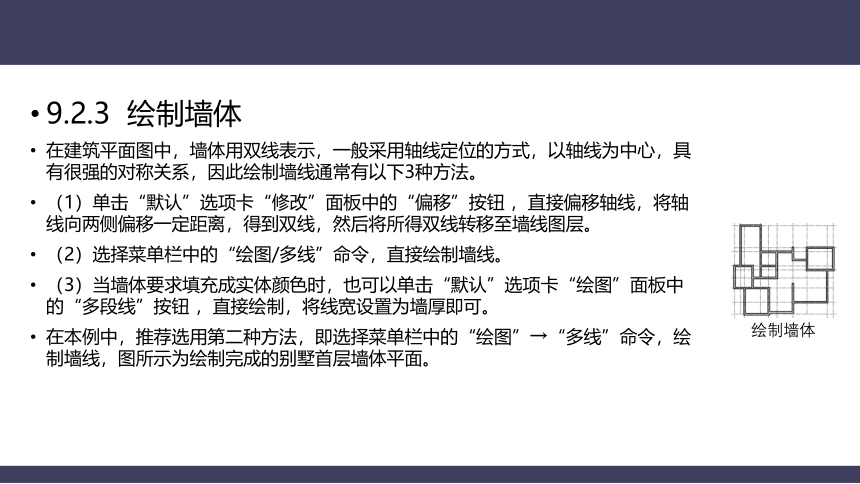

9.2.3 绘制墙体
在建筑平面图中，墙体用双线表示，一般采用轴线定位的方式，以轴线为中心，具有很强的对称关系，因此绘制墙线通常有以下3种方法。
（1）单击“默认”选项卡“修改”面板中的“偏移”按钮 ，直接偏移轴线，将轴线向两侧偏移一定距离，得到双线，然后将所得双线转移至墙线图层。
（2）选择菜单栏中的“绘图/多线”命令，直接绘制墙线。
（3）当墙体要求填充成实体颜色时，也可以单击“默认”选项卡“绘图”面板中的“多段线”按钮 ，直接绘制，将线宽设置为墙厚即可。
在本例中，推荐选用第二种方法，即选择菜单栏中的“绘图”→“多线”命令，绘制墙线，图所示为绘制完成的别墅首层墙体平面。
绘制墙体

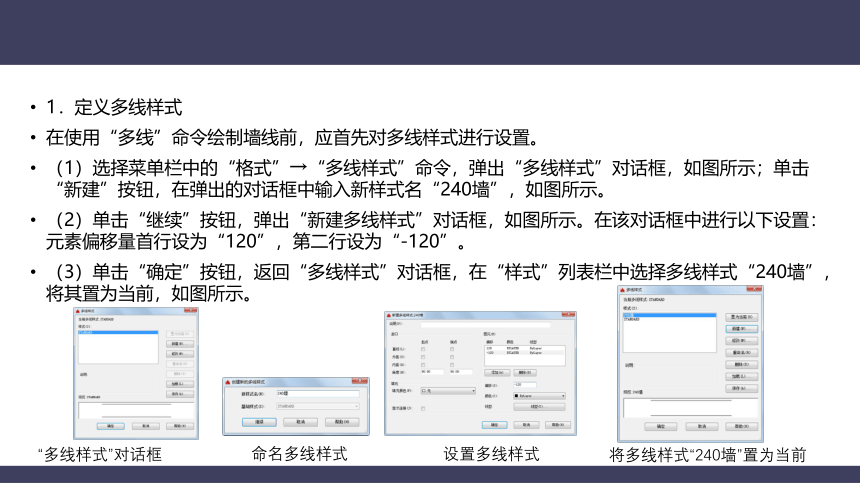

1．定义多线样式
在使用“多线”命令绘制墙线前，应首先对多线样式进行设置。
（1）选择菜单栏中的“格式”→“多线样式”命令，弹出“多线样式”对话框，如图所示；单击“新建”按钮，在弹出的对话框中输入新样式名“240墙”，如图所示。
（2）单击“继续”按钮，弹出“新建多线样式”对话框，如图所示。在该对话框中进行以下设置：元素偏移量首行设为“120”，第二行设为“-120”。
（3）单击“确定”按钮，返回“多线样式”对话框，在“样式”列表栏中选择多线样式“240墙”，将其置为当前，如图所示。
“多线样式”对话框
命名多线样式
设置多线样式
将多线样式“240墙”置为当前

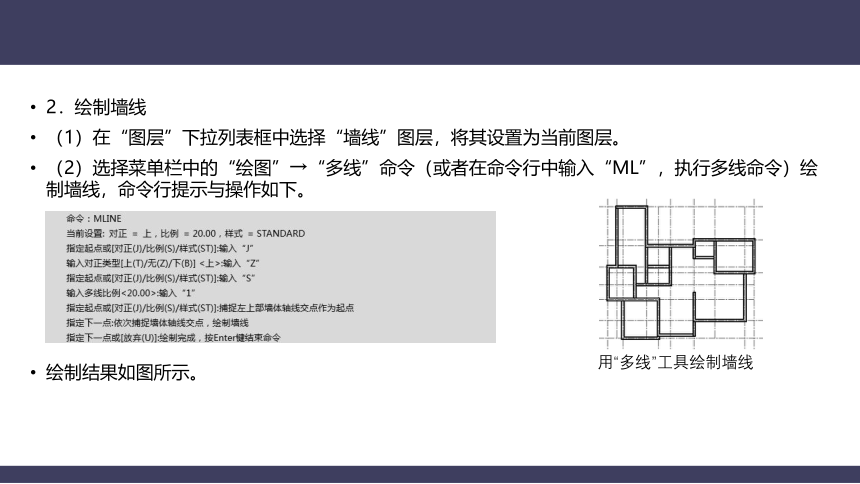

2．绘制墙线
（1）在“图层”下拉列表框中选择“墙线”图层，将其设置为当前图层。
（2）选择菜单栏中的“绘图”→“多线”命令（或者在命令行中输入“ML”，执行多线命令）绘制墙线，命令行提示与操作如下。
绘制结果如图所示。
用“多线”工具绘制墙线
3．编辑和修整墙线
（1）选择菜单栏中的“修改”→“对象”→“多线”命令，弹出“多线编辑工具”对话框，如图所示。该对话框中提供了12种多线编辑工具，可根据不同的多线交叉方式选择相应的工具进行编辑。
（2）少数较复杂的墙线结合处无法找到相应的多线编辑工具进行编辑，因此可以单击“默认”选项卡“修改”面板中的“分解”按钮 ，将多线分解，然后单击“默认”选项卡“修改”面板中的“修剪”按钮 ，对该结合处的线条进行修整。
（3）一些内部墙体并不在主要轴线上，可以通过添加辅助轴线，并单击“默认”选项卡“修改”面板中的“修剪”按钮 或“延伸”按钮 ，进行绘制和修整。
经过编辑和修整后的墙线如图所示。
“多线编辑工具”对话框
9.2.4 绘制门窗
建筑平面图中门窗的绘制过程基本如下：首先在墙体的相应位置绘制门窗洞口；接着使用直线、矩形和圆弧等工具绘制门窗基本图形，并根据所绘门窗的基本图形创建门窗图块；然后在相应的门窗洞口处插入门窗图块，并根据需要进行适当调整，进而完成平面图中所有门和窗的绘制。
1．绘制门、窗洞口
在平面图中，门洞口与窗洞口基本形状相同，因此，在绘制过程中可以将它们一并绘制。
（1）在“图层”下拉列表框中选择“门窗”图层，将其设置为当前图层。
（2）绘制门窗洞口基本图形。
（3）绘制门洞。
（4）绘制窗洞。
门窗洞口基本图形
“块定义”对话框
“插入”对话框
2．绘制平面门
从开启方式上看，门的常见形式主要有平开门、弹簧门、推拉门、折叠门、旋转门、升降门和卷帘门等。门的尺寸要满足人流通行、交通疏散、家具搬运的要求，而且应符合建筑模数的有关规定。在平面图中，单扇门的宽度一般在800～1000mm，双扇门则为1200～1800mm。
门的绘制步骤为：先画出门的基本图形，然后将其创建成图块，最后将门图块插入到已绘制好的相应门洞口位置，在插入门图块的同时，还应调整图块的比例大小和旋转角度，以适应平面图中不同宽度和角度的门洞口。
插入正门门洞
移动门洞图块
修剪多余墙线
“插入”对话框
插入窗洞图块
修剪多余墙线
下面通过两个有代表性的实例来介绍别墅平面图中不同种类的门的绘制。
（1）单扇平开门。
（2）双扇平开门。
矩形门扇
900mm宽单扇平开门
“块定义”对话框
“插入”对话框
绘制书房门
1500mm宽双扇平开门
绘制别墅正门
3．绘制平面窗
从开启方式上看，常见窗的形式主要有固定窗、平开窗、横式旋窗、立式转窗和推拉窗等。窗洞口的宽度和高度尺寸均为300mm的扩大模数；在平面图中，一般平开窗的窗扇宽度为400～600mm，固定窗和推拉窗的尺寸可更大一些。
窗的绘制步骤与门的绘制步骤基本相同，即先画出窗体的基本形状，然后将其创建成图块，最后将图块插入到已绘制好的相应窗洞位置，在插入窗图块的同时，可以调整图块的比例大小和旋转角度，以适应不同宽度和角度的窗洞口。
下面以餐厅外窗（宽2400mm）为例，介绍平面窗的绘制方法。
绘制第一条窗线
窗的基本图形
绘制餐厅外窗
绘制窗台
4．绘制其余门和窗
根据以上介绍的平面门窗的绘制方法，利用已经创建的门窗图块，完成别墅首层平面所有门和窗的绘制，如图所示。
以上所讲的是AutoCAD中最基本的门、窗绘制方法，下面介绍另外两种绘制门窗的方法。
一种是借助图库绘制。在建筑设计中，门和窗的样式、尺寸随着房间功能和开间的变化而不同。逐个绘制每一扇门和每一扇窗既费时又费力。因此，绘图者常常选择借助图库来绘制门窗。通常来说，在图库中有多种不同样式和大小的门、窗可供选择和调用，这给设计者和绘图者提供了很大的方便。本例推荐使用门窗图库。在本例别墅的首层平面图中，共有8扇门，其中4扇为900mm宽的单扇平开门，2扇为1500mm宽的双扇平开门，1扇为推拉门，还有1扇为车库升降门。在图库中，很容易就可以找到以上这几种样式的门的图形模块（参见光盘）。
绘制平面门窗
AutoCAD图库的使用方法很简单，主要步骤如下。
① 打开图库文件，在图库中选择所需的图形模块，并将选中对象进行复制。
② 将复制的图形模块粘贴到所要绘制的图纸中。
③ 根据实际情况的需要，单击“默认”选项卡“修改”面板中的“旋转”按钮 、“镜像”按钮 或“缩放”按钮 等工具对图形模块进行适当的修改和调整。
另一种是借助“工具选项板”窗口中“建筑”选项卡提供的“公制样例”来绘制。利用这种方法添加门窗时，可以根据需要直接对门窗的尺度和角度进行设置和调整，使用起来比较方便。然而，需要注意的是，“工具选项板”中仅提供普通平开门的绘制，而且利用其所绘制的平面窗中玻璃为单线形式，而非建筑平面图中常用的双线形式，因此，不推荐初学者使用这种方法绘制门窗。
9.2.5 绘制楼梯和台阶
楼梯和台阶都是建筑的重要组成部分，是人们在室内和室外进行垂直交通的必要建筑构件。在本例别墅的首层平面中，共有1处楼梯和3处台阶，如图所示。
1．绘制楼梯
楼梯是上下楼层之间的交通通道，通常由楼梯段、休息平台和栏杆（或栏板）组成。在本例别墅中，楼梯为常见的双跑式。楼梯宽度为900mm，踏步宽为260mm，高为175mm；楼梯平台净宽960mm。本节只介绍首层楼梯平面画法，至于二层楼梯画法，将在后面的章节中进行介绍。
首层楼梯平面的绘制过程分为3个阶段：首先绘制楼梯踏步线；然后在踏步线两侧（或一侧）绘制楼梯扶手；最后绘制楼梯剖断线以及用来标识方向的带箭头引线和文字，进而完成楼梯平面的绘制。图所示为首层楼梯平面图。
楼梯和台阶
首层楼梯平面图
（1）在“图层”下拉列表框中选择“楼梯”图层，将其设置为当前图层。
（2）绘制楼梯踏步线。
（3）绘制楼梯扶手。
（4）绘制剖断线。
（5）绘制带箭头引线。
（6）标注文字。
绘制楼梯踏步线
绘制楼梯踏步边线
绘制楼梯剖断线
“引线和箭头”选项卡
“注释”选项卡
添加箭头和文字
2．绘制台阶
本例中有3处台阶，其中室内台阶1处，室外台阶2处。下面以正门处台阶为例，介绍台阶的绘制方法。
台阶的绘制思路与前面介绍的楼梯平面绘制思路基本相似，因此，可以参考楼梯画法进行绘制。图所示为别墅正门处台阶平面图。
（1）打开“图层特性管理器”对话框，创建新图层，将新图层命名为“台阶”，并将其设置为当前图层。
（2）以别墅正门中点为起点，垂直向上绘制一条长度为3600mm的辅助线段；然后以辅助线段的上端点为中点，绘制一条长度为1770mm的水平线段，此线段则为台阶第一条踏步线。
（3）选择第一条踏步线为阵列对象，设置行数为4、列数为1、行间距为-300，完成第二、三、四条踏步线的绘制。
（4）在踏步线的左右两侧分别绘制两个尺寸为340mm×1980mm的矩形，为两侧条石平面。
（5）绘制方向箭头。
（6）绘制立柱。
正门处台阶平面图
绘制台阶踏步线
添加方向箭头
“图案填充创建”选项卡
绘制立柱平面
9.2.6 绘制家具
在建筑平面图中，通常要绘制室内家具，以增强平面方案的视觉效果。在本例别墅的首层平面中，共有7种不同功能的房间，分别是客厅、工人休息室、厨房、餐厅、书房、卫生间和车库。不同功能种类的房间内所布置的家具也有所不同，对于这些种类和尺寸都不尽相同的室内家具，如果利用直线、偏移等简单的二维线条编辑工具一一绘制，不仅绘制过程繁琐，容易出错，而且浪费绘图者的时间和精力。因此，推荐借助AutoCAD图库来完成平面家具的绘制。
AutoCAD图库的使用方法在前面介绍门窗画法时曾有所提及。下面将结合首层客厅家具和卫生间洁具的绘制实例，详细讲述AutoCAD图库的用法。
1．绘制客厅家具
客厅是主人会客和休闲的空间，因此，在客厅里通常会布置沙发、茶几、电视柜等家具，如图所示。
客厅平面家具
打开图库文件
组合沙发模块
电视柜模块
2．绘制卫生间洁具
卫生间主要是供主人盥洗和沐浴的房间，因此，卫生间内应设置浴盆、马桶、洗手池和洗衣机等设施，图所示的卫生间由两部分组成。在家具安排上，外间设置洗手盆和洗衣机；内间则设置浴盆和马桶。
卫生间平面图
绘制卫生间洁具
9.2.7 平面标注
在别墅的首层平面图中，标注主要包括4部分，即轴线编号、平面标高、尺寸标注和文字标注。完成标注后的首层平面图如图所示。
下面将依次介绍这4种标注方式的绘制方法。
1．轴线编号
在平面形状较简单或对称的房屋中，平面图的轴线编号一般标注在图形的下方及左侧。对于较复杂或不对称的房屋，图形上方和右侧也可以标注。在本例中，由于平面形状不对称，因此需要在上、下、左、右4个方向均标注轴线编号。
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，打开“轴线”图层，使其保持可见，创建新图层，将新图层命名为“轴线编号”，并将其设置为当前图层。
首层平面标注
（2）单击平面图上左侧第一根纵轴线，将十字光标移动至轴线下端点处单击，将夹持点激活（此时夹持点呈红色），然后鼠标指针向下移动，在命令行中输入“3000”后，按Enter键，完成第一条轴线延长线的绘制。
（3）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，以已绘制的轴线延长线端点作为圆心，绘制半径为350mm的圆。
（4）单击“默认”选项卡“修改”面板中的“移动”按钮 ，向下移动所绘圆，移动距离为350mm，如图所示。
（5）重复上述步骤，完成其他轴线延长线及编号圆的绘制。
（6）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，设置文字“样式”为“仿宋GB2312”，文字高度为“300”；在每个轴线端点处的圆内输入相应的轴线编号，如图所示。
绘制第一条轴线的延长线及编号圆
添加轴线编号
2．平面标高
建筑物中的某一部分与所确定的标准基点的高度差称为该部位的标高，在图纸中通常用标高符号结合数字来表示。建筑制图标准规定，标高符号应以直角等腰三角形表示，如图所示。
（1）在“图层”下拉列表框中选择“标注”图层，将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“多边形”按钮 ，绘制边长为350mm的正三角形。
（3）单击“默认”选项卡“修改”面板中的“旋转”按钮 ，将正方形旋转45°；然后选择“单击“默认”选项卡“绘图”面板中的“直线”按钮 ，连接正三角形左右两个端点，绘制水平对角线。
（4）单击水平对角线，将十字光标移动至右端点处单击，将夹持点激活（此时夹持点呈红色），然后鼠标指针向右移动，在命令行中输入“600”后，按Enter键，完成绘制。单击“默认”选项卡“修改”面板中的“修剪”按钮 ，对多余线段进行修剪。
（5）单击“插入”选项卡“块定义”面板中的“创建块”按钮 ，将图所示的标高符号定义为图块。
（6）单击“插入”选项卡“块”面板中的“插入块”按钮 ，将已创建的图块插入到平面图中需要标高的位置。
（7）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，设置字体为“宋体”，文字高度为“300”，在标高符号的长直线上方添加具体的标注数值。
图所示为台阶处室外地面标高。
3．尺寸标注
本例中采用的尺寸标注分为两道：一道为各轴线之间的距离，另一道为平面总长度或总宽度。
（1）设置标注样式。具体设置方法如下。
① 单击“默认”选项卡“注释”面板中的“标注样式”按钮 ，打开“标注样式管理器”对话框，如图所示；单击“新建”按钮，打开“创建新标注样式”对话框，在“新样式名”文本框中输入“平面标注”，如图所示。
标高符号
台阶处室外标高
② 单击“继续”按钮，打开“新建标注样式：平面标注”对话框。
③ 选择“符号和箭头”选项卡，在“箭头”选项组的“第一个”和“第二个”下拉列表框中均选择“建筑标记”，在“引线”下拉列表框中选择“实心闭合”，在“箭头大小”微调框中输入“100”，如图所示。
④ 选择“文字”选项卡，在“文字外观”选项组的“文字高度”微调框中输入“300”，如图所示。
⑤ 单击“确定”按钮，回到“标注样式管理器”对话框。在“样式”列表中激活“平面标注”标注样式，单击“置为当前”按钮，如图所示。单击“关闭”按钮，完成标注样式的设置。
（2）单击“默认”选项卡“注释”面板中的“线性”按钮 和“连续”按钮 ，标注相邻两轴线之间的距离。
（3）再次单击“默认”选项卡“注释”面板中的“线性”按钮 ，在已绘制的尺寸标注的外侧，对建筑平面横向和纵向的总长度进行尺寸标注。
（4）完成尺寸标注后，单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，关闭“轴线”图层，如图所示。
“标注样式管理器”对话框
“创建新标注样式”对话框
“符号和箭头”选项卡
“文字”选项卡
“标注样式管理器”对话框
添加尺寸标注
4．文字标注
在平面图中，各房间的功能用途可以用文字进行标识。下面以首层平面图中的厨房为例，介绍文字标注的具体方法。
（1）在“图层”下拉列表框中选择“文字”图层，将其设置为当前图层。
（2）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，在平面图中指定文字插入位置后，弹出“文字编辑器”选项卡和“多行文字编辑器”，如图所示。在该编辑器中设置文字样式为“Standard”、字体为“仿宋GB2312”、文字高度为“300”。
（3）在文字编辑框中输入文字“厨房”，并拖动“宽度控制”滑块来调整文本框的宽度，然后单击“确定”按钮，完成该处的文字标注。
文字标注结果如图所示。
“文字编辑器”选项卡和“多行文字编辑器”
标注厨房文字
9.2.8 绘制指北针和剖切符号
在建筑首层平面图中应绘制指北针以标明建筑方位。如果需要绘制建筑的剖面图，则还应在首层平面图中画出剖切符号以标明剖面剖切位置。
下面将分别介绍平面图中指北针和剖切符号的绘制方法。
1．绘制指北针
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，创建新图层，将新图层命名为“指北针与剖切符号”，并将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，绘制直径为1200mm的圆。
（3）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制圆的垂直方向直径作为辅助线。
（4）单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将辅助线分别向左右两侧偏移，偏移量均为75mm。
（5）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，将两条偏移线与圆的下方交点同辅助线上端点连接起来。然后单击“默认”选项卡“修改”面板中的“删除”按钮 ，删除3条辅助线（原有辅助线及两条偏移线），得到一个等腰三角形，如图所示。
（6）单击“默认”选项卡“绘图”面板中的“图案填充”按钮 ，弹出“图案填充创建”选项卡，设置“填充图案”为“SOLID”，对所绘的等腰三角形进行填充。
（7）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，设置文字高度为500mm，在等腰三角形上端顶点的正上方书写大写的英文字母“N”，标示平面图的正北方向，如图所示。
圆与三角形
指北针
2．绘制剖切符号
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，在平面图中绘制剖切面的定位线，并使得该定位线两端伸出被剖切外墙面的距离均为1000mm，如图所示。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，分别以剖切面定位线的两端点为起点，向剖面图投影方向绘制剖视方向线，长度为500mm。
（3）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，分别以定位线两端点为圆心，绘制两个半径为700mm的圆。
（4）单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪两圆之间的投影线条；然后删除两圆，得到两条剖切位置线。
（5）将剖切位置线和剖视方向线的线宽都设置为0.30mm。
（6）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，设置文字高度为300mm，在平面图两侧剖视方向线的端部书写剖面剖切符号的编号为“1”，如图所示，完成首层平面图中剖切符号的绘制。
绘制剖切面定位线
绘制剖切符号
