(共16张PPT)

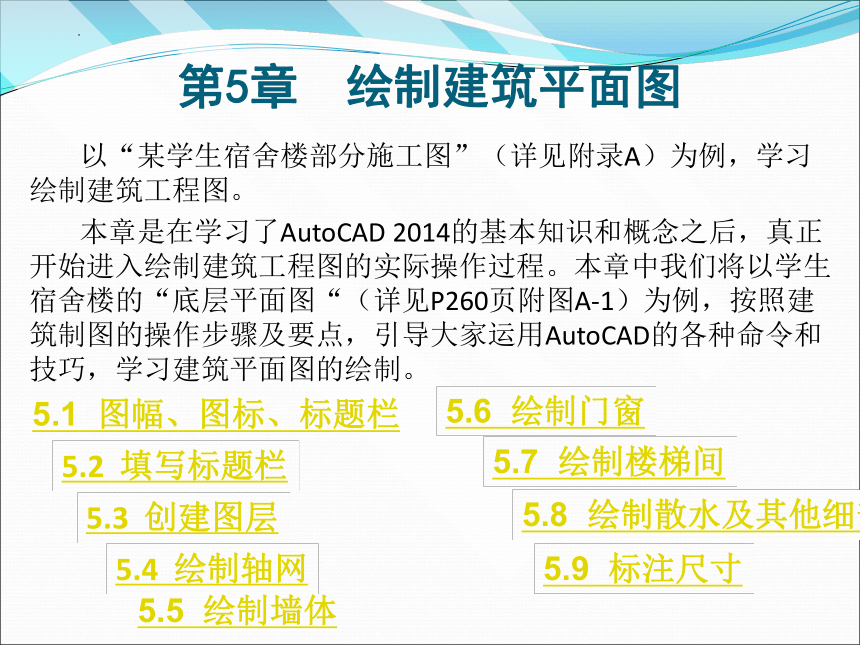

第5章 绘制建筑平面图
以“某学生宿舍楼部分施工图”（详见附录A）为例，学习绘制建筑工程图。
本章是在学习了AutoCAD 2014的基本知识和概念之后，真正开始进入绘制建筑工程图的实际操作过程。本章中我们将以学生宿舍楼的“底层平面图“（详见P260页附图A-1）为例，按照建筑制图的操作步骤及要点，引导大家运用AutoCAD的各种命令和技巧，学习建筑平面图的绘制。
5.1 图幅、图标、标题栏
5.2 填写标题栏
5.3 创建图层
5.4 绘制轴网
5.5 绘制墙体
5.6 绘制门窗
5.7 绘制楼梯间
5.8 绘制散水及其他细部
5.9 标注尺寸

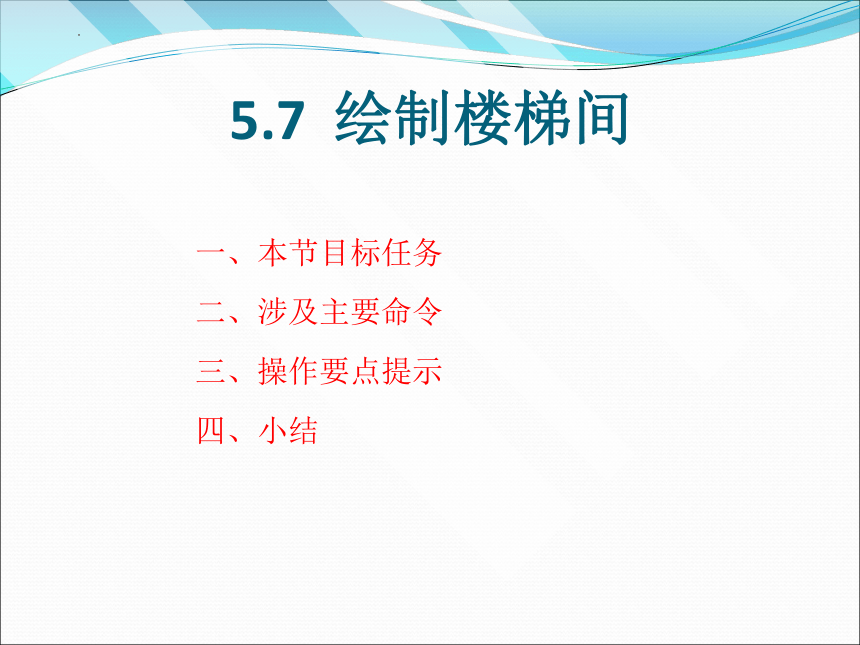

5.7 绘制楼梯间
一、本节目标任务
二、涉及主要命令
三、操作要点提示
四、小结
一、本节目标任务

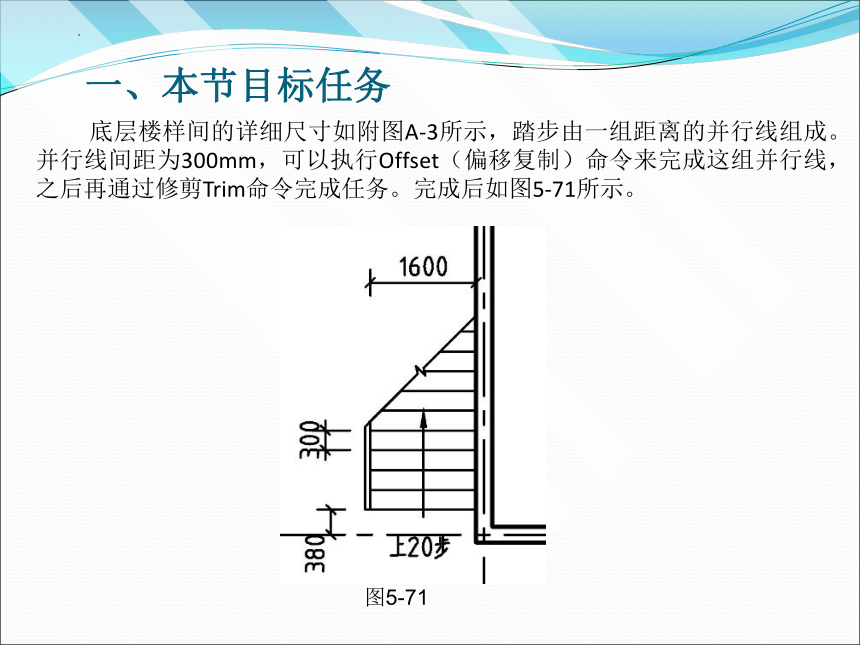

底层楼样间的详细尺寸如附图A-3所示，踏步由一组距离的并行线组成。并行线间距为300mm，可以执行Offset（偏移复制）命令来完成这组并行线，之后再通过修剪Trim命令完成任务。完成后如图5-71所示。
图5-71

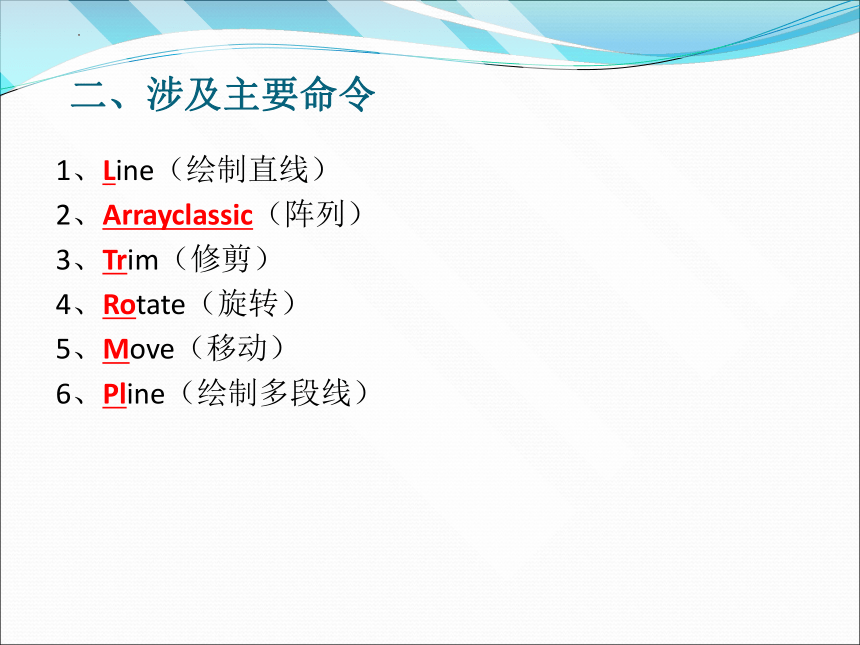

二、涉及主要命令
1、Line（绘制直线）
2、Arrayclassic（阵列）
3、Trim（修剪）
4、Rotate（旋转）
5、Move（移动）
6、Pline（绘制多段线）

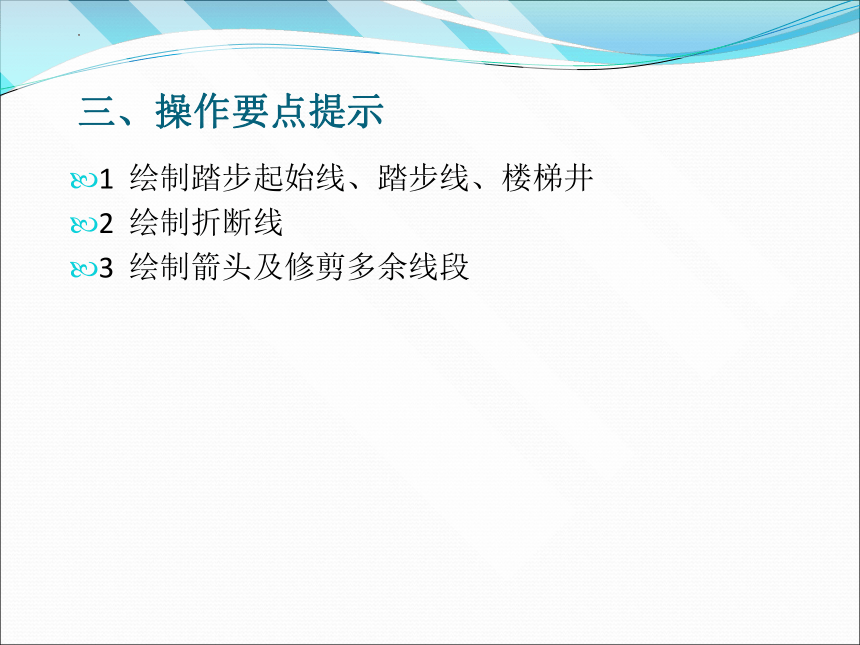

三、操作要点提示
1 绘制踏步起始线、踏步线、楼梯井
2 绘制折断线
3 绘制箭头及修剪多余线段

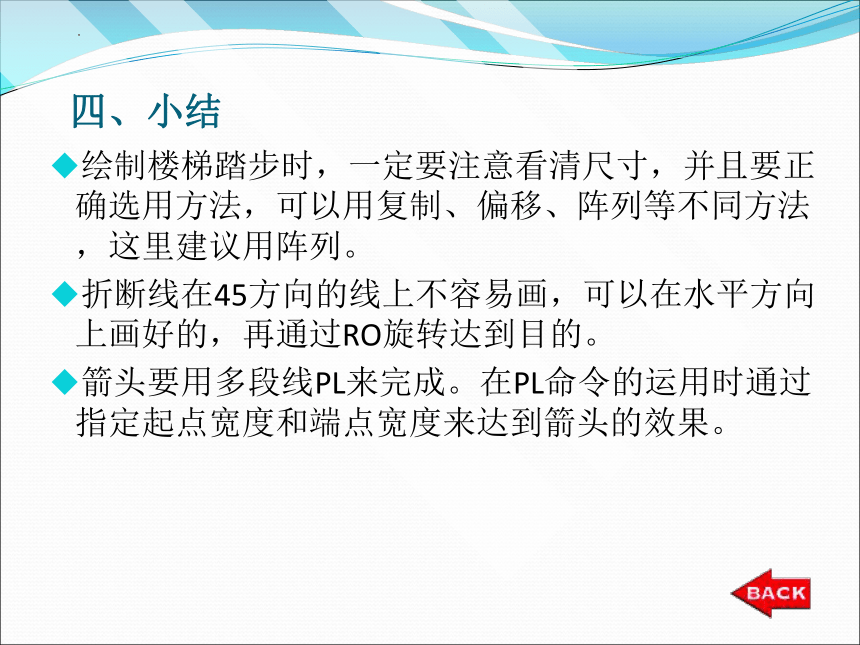

四、小结
绘制楼梯踏步时，一定要注意看清尺寸，并且要正确选用方法，可以用复制、偏移、阵列等不同方法，这里建议用阵列。
折断线在45方向的线上不容易画，可以在水平方向上画好的，再通过RO旋转达到目的。
箭头要用多段线PL来完成。在PL命令的运用时通过指定起点宽度和端点宽度来达到箭头的效果。
5.8 绘制散水及其他细部
一、本节目标任务
二、涉及主要命令
三、操作要点提示
四、小结
一、本节目标任务
附图A-1的底层平面图整体框架已经完成。本节将继续完善底层施工平面图，通过一些细节（散水、标高、指北针）的绘制，进一步学习AutoCAD常用命令的各种运用技巧完成后如图5-79所示。
图5-79
二、涉及主要命令
1、Offset（偏移）
2、properties 或MO（统一线性属性）
3、Line（绘制直线）
4、Circle（绘制圆）
5、Pline（绘制多段线
6、Dtext（单行文本输入）
7、Mline（绘制多线）
三、操作要点提示
1 绘制散水
2 绘制标高符号
3 绘制指北针符号
4 绘制台阶
5 绘制其他部分及文字标注
四、小结
散水的绘制方法有多种，还可以将轴线线向外偏移后修改，再修剪多余的线段外，还可以可以对照墙线画一个矩形，再往外偏移800，再去绘制每个角落的连接线即可。
绘制标高符号时，除了用以用直线加坐标的方法外，还可以通过绘制直线，再偏移300后，用极轴追踪45度来绘制。
画台阶用多线特别要注意的是设置好对正方式，本例如果是画图按顺时针方向，从右到左绘制多线时，对正方式要选择B下对齐，如果绘图习惯是从左到右，按逆时针绘图的话，对正方式要选T上对齐，要注意对正方式和画图的顺逆时针方向是有关系的。
5.9 标尺标注
一、本节目标任务
二、涉及主要命令
三、操作要点提示
四、小结
一、本节目标任务
本节就将建筑工程平面图进行尺寸标注，尺寸标注通常分三个步骤：①设置尺寸标注样式；②尺寸标注；③尺寸标注的修改和调整。
在前面的标注章节部分已经详细的内容，可以参考按表3-8所示设置各选项卡相应参数的数值。完成后如图5-99所示。
图5-99
二、涉及主要命令
1、dimstyle（标注样式）
2、Xline（构造线）
3、Offset（偏移）
4、Stretch（拉伸）
5、 DIMLINEAR （线性标注）
6、 DIMCONTINUE （连续标注）
7、夹点编辑（编辑标注）
三、操作要点提示
1 创建“JZ”尺寸标注样式
2 尺寸标注
(1) .作辅助线、拉伸轴线
(2) .标注第一道尺寸
(3) .标注第二道尺寸、第三道尺寸
(4) .标注垂直尺寸
(5) .修改尺寸标注
四、小结
标注尺寸前，设置的尺寸标注样式必须满足现行的建筑制图有关标准的要求。特别要注意的一个问题就是设置起止符号的时候，规范要求2-3mm是指倾斜45度方向的长度，但是CAD的标注样式中的设置的参数是代表垂直方向的高度。
三道尺寸的标注可以采用作辅助线的方法进行，也可以采用基线标注的方法 。
组成尺寸的四部分（尺寸线、尺寸界线、尺寸起止符及尺寸数字）是一个整体有关联的块，如果要移动尺寸数字，建议不要将其炸开来移动，一旦炸开后就不再有关联性，最好用夹点编辑来完成。
所有的“尺寸界线的原点”都是在第一道辅助线，这样可以保证所有的尺寸界线长度一致。
