第4章 二维图形的编辑

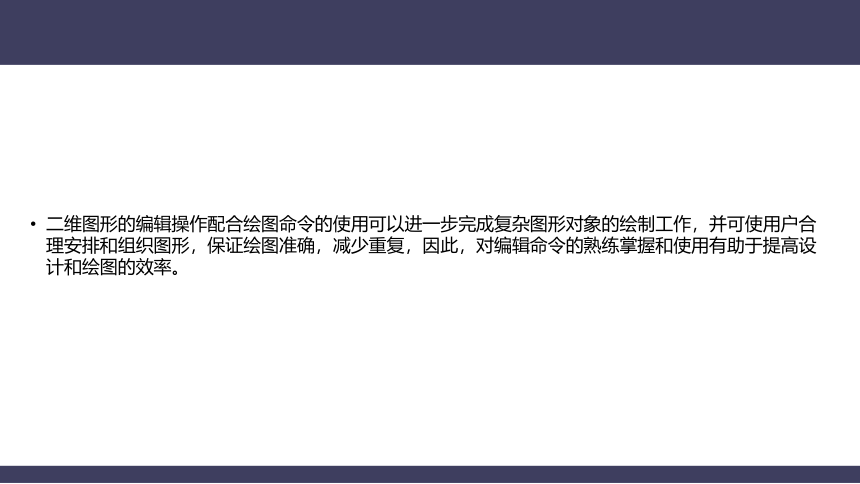

二维图形的编辑操作配合绘图命令的使用可以进一步完成复杂图形对象的绘制工作，并可使用户合理安排和组织图形，保证绘图准确，减少重复，因此，对编辑命令的熟练掌握和使用有助于提高设计和绘图的效率。

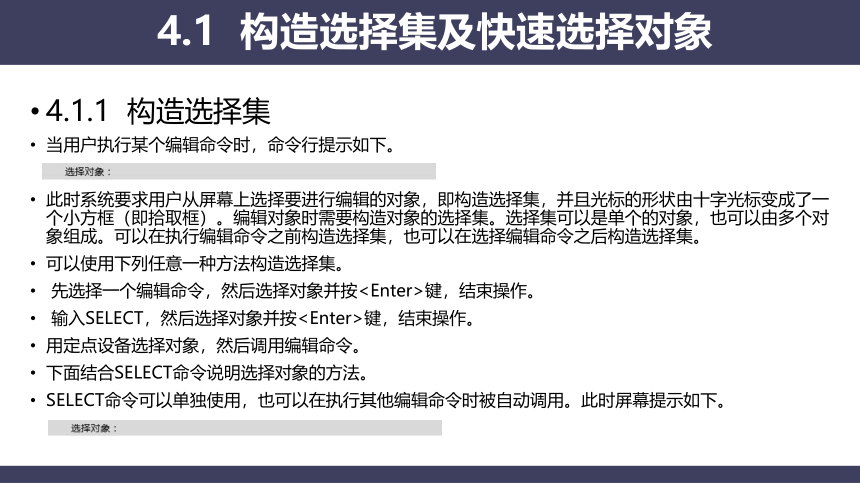

4.1.1 构造选择集
当用户执行某个编辑命令时，命令行提示如下。
此时系统要求用户从屏幕上选择要进行编辑的对象，即构造选择集，并且光标的形状由十字光标变成了一个小方框（即拾取框）。编辑对象时需要构造对象的选择集。选择集可以是单个的对象，也可以由多个对象组成。可以在执行编辑命令之前构造选择集，也可以在选择编辑命令之后构造选择集。
可以使用下列任意一种方法构造选择集。
先选择一个编辑命令，然后选择对象并按键，结束操作。
输入SELECT，然后选择对象并按键，结束操作。
用定点设备选择对象，然后调用编辑命令。
下面结合SELECT命令说明选择对象的方法。
SELECT命令可以单独使用，也可以在执行其他编辑命令时被自动调用。此时屏幕提示如下。
4.1 构造选择集及快速选择对象

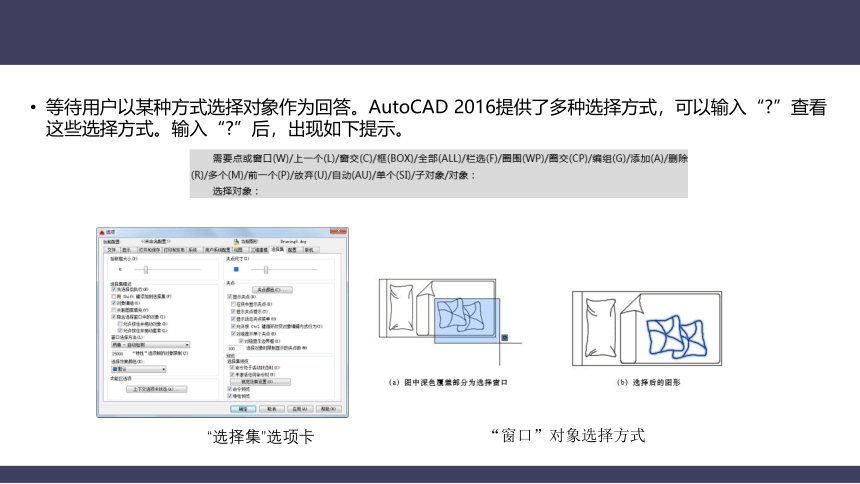

等待用户以某种方式选择对象作为回答。AutoCAD 2016提供了多种选择方式，可以输入“ ”查看这些选择方式。输入“ ”后，出现如下提示。
“选择集”选项卡
“窗口”对象选择方式

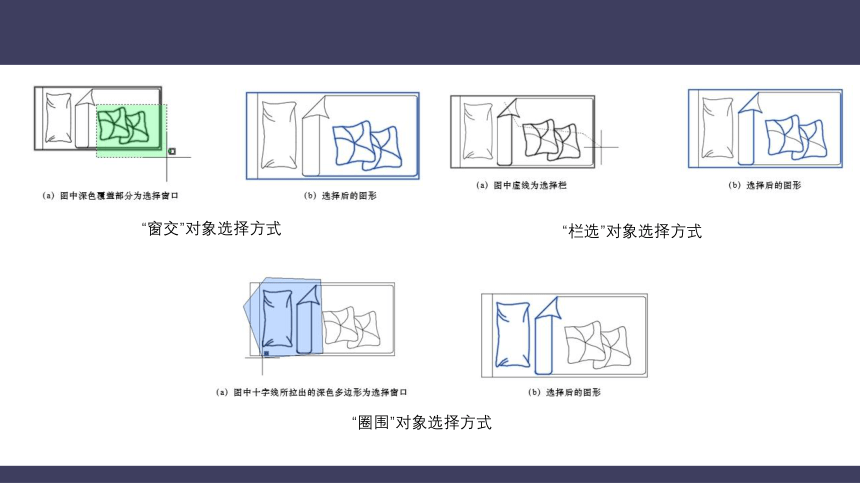

“窗交”对象选择方式
“栏选”对象选择方式
“圈围”对象选择方式
4.1.2 快速选择对象
快速选择对象可以同时选中具有相同特征的多个对象，如选择具有相同颜色、线型或线宽的对象，并可以在对象特性管理器中建立和修改快速选择参数。
1．执行方式
命令行：QSELECT。
菜单栏：“工具”→“快速选择”。
快捷菜单：快速选择。
右键快捷菜单
“快速选择”对话框

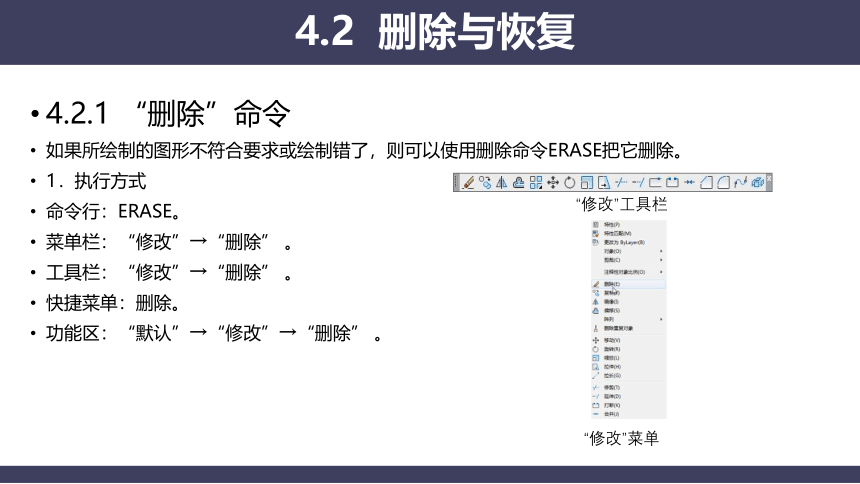

4.2.1 “删除”命令
如果所绘制的图形不符合要求或绘制错了，则可以使用删除命令ERASE把它删除。
1．执行方式
命令行：ERASE。
菜单栏：“修改”→“删除” 。
工具栏：“修改”→“删除” 。
快捷菜单：删除。
功能区：“默认”→“修改”→“删除” 。
4.2 删除与恢复
“修改”工具栏
“修改”菜单
4.2.2 “恢复”命令
若不小心误删除了图形，可以使用“恢复”命令OOPS恢复误删除的对象。
1．执行方式
命令行：OOPS或U。
工具栏：“快速访问”→“放弃”。
组合键：Ctrl+Z。
2．操作步骤
4.3.1 移动
移动对象是将对象位置平移，而不改变对象的方向和大小。如果要精确地移动对象，需要配合使用捕捉、坐标、夹点和对象捕捉模式。
1．执行方式
命令行：MOVE。
菜单栏：“修改”→“移动”。
工具栏：“修改”→“移动” 。
快捷菜单：移动。
功能区：“默认”→“修改”→“移动” 。
4.3 调整对象位置
4.3.2 对齐
可以通过移动、旋转或倾斜一个对象来使该对象与另一个对象对齐。“对齐”命令既适用于三维对象也适用于二维对象。
1．执行方式
命令行：ALIGN。
菜单栏：“修改”→“三维操作”→“对齐”。
管道对齐
4.3.3 旋转
旋转是将所选对象绕指定点（即基点）旋转至指定的角度，以便调整对象的位置。
1．执行方式
命令行：ROTATE。
菜单栏：“修改”→“旋转”。
工具栏：“修改”→“旋转” 。
快捷菜单：旋转。
功能区：“默认”→“修改”→“旋转” 。
复制旋转图
拖动鼠标指针旋转对象
4.4.1 复制
根据需要，可以将选择的对象复制一次，也可以复制多次（即多重复制）。在复制对象时，需要创建一个选择集并为复制对象指定一个起点和终点，这两点分别称为基点和第二个位移点，可位于图形内的任何位置。
1．执行方式
命令行：COPY。
菜单栏：“修改”→“复制”。
工具栏：“修改”→“复制” 。
快捷菜单：复制选择。
功能区：“默认”→“修改”→“复制” 。
4.4 利用一个对象生成多个对象
洗手间
4.4.2 实例——办公桌
本例利用“矩形”命令绘制一侧的桌柜，再利用“矩形”命令绘制桌面，最后利用“复制”命令创建另一侧的桌柜，如图所示。
绘制步骤如下
（1）在合适的位置绘制矩形
（2）在合适的位置绘制一系列的矩形
（3）在合适的位置绘制一系列的矩形
（4）在合适的位置绘制一个矩形
（5）将办公桌左边的一系列矩形复制到右边，完成办公桌的绘制。
办公桌（一）
绘制矩形1
绘制矩形2
绘制矩形3
绘制矩形4
办公桌（二）
4.4.3 镜像
将指定的对象按给定的镜像线作反像复制，即镜像。镜像操作适用于对称图形，是一种常用的编辑方法。
1．执行方式
命令行：MIRROR。
菜单栏：“修改”→“镜像”。
工具栏：“修改”→“镜像” 。
功能区：“默认”→“修改”→“镜像” 。
4.4.4 实例—双扇弹簧门
利用矩形、圆弧和镜像命令绘制双扇弹簧门，如图所示。
绘制步骤如下
（1）门扇绘制。
（2）弧线绘制。
（3）双扇门绘制。
绘制双扇弹簧门流程图
双扇弹簧门
镜像操作
单扇平面门绘制
绘制矩形
4.4.5 阵列
阵列是指按环形或矩形排列形式复制对象或选择集。对于环形阵列，可以控制复制对象的数目和是否旋转对象。对于矩形阵列，可以控制行和列的数目以及间距。图所示为矩形阵列和环形阵列的示例。
1．执行方式
命令行：ARRAY。
菜单栏：“修改”→“阵列”。
工具栏：“修改”→“矩形阵列” （或“环形阵列” 、“路径阵列” ）。
功能区：“默认”→“修改”→“阵列” 。
阵列
4.4.6 实例——餐桌
绘制步骤如下
（1）设置图幅为297mm×210mm。
（2）绘制直线。
（3）复制直线。
（4）绘制靠背。
（5）绘制扶手。
（6）细化图形。完成椅子轮廓的绘制
（7）绘制两个同心圆
（8）旋转椅子
（9）将椅子移动到合适的位置
（10）阵列椅子。
（11）将绘制完成的图形以“餐桌.dwg”为文件名保存在指定的路径中。
绘制餐桌
绘制直线
复制直线
绘制靠背
绘制扶手
细化图形
绘制桌子
布置桌椅
4.4.7 偏移
偏移是根据确定的距离和方向，在不同的位置创建一个与选择的对象相似的新对象。可以偏移的对象包括直线、圆弧、圆、二维多段线、椭圆、椭圆弧、参照线、射线和平面样条曲线等。
1．执行方式
命令行：OFFSET。
菜单栏：“修改”→“偏移”。
工具栏：“修改”→“偏移” 。
功能区：“默认”→“修改”→“偏移” 。
指定距离偏移对象
指定通过点偏移对象
4.4.8 实例—门
本实例利用“矩形”命令绘制外框，利用“偏移”命令创建内框，再利用“直线”“偏移”“矩形”命令绘制窗口，如图所示。
绘制步骤如下
（1）将图形界面缩放至适当大小。
（2）绘制矩形。
（3）矩形向内偏移。
（4）绘制直线。
（5）绘制的直线向下偏移。
（6）绘制矩形。
绘制门
绘制矩形
偏移操作
绘制直线
偏移操作
门
