第3章 文字与尺寸标注

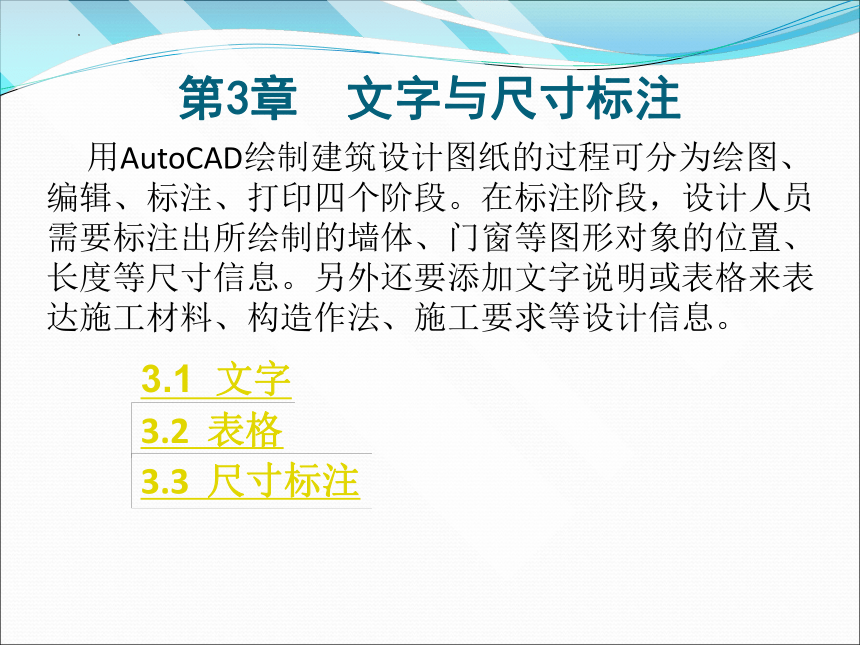

用AutoCAD绘制建筑设计图纸的过程可分为绘图、编辑、标注、打印四个阶段。在标注阶段，设计人员需要标注出所绘制的墙体、门窗等图形对象的位置、长度等尺寸信息。另外还要添加文字说明或表格来表达施工材料、构造作法、施工要求等设计信息。
3.1 文字
3.2 表格
3.3 尺寸标注
3.3.1 尺寸标注的基础知识
3.3.2 创建尺寸标注样式
3.3.3 线性型主要尺寸标注命令
3.3.4 角度型尺寸标注
3.3.5 径向型尺寸标注
3.3.6 引线型尺寸标注
3.3.7 编辑尺寸标注
3.3 尺寸标注

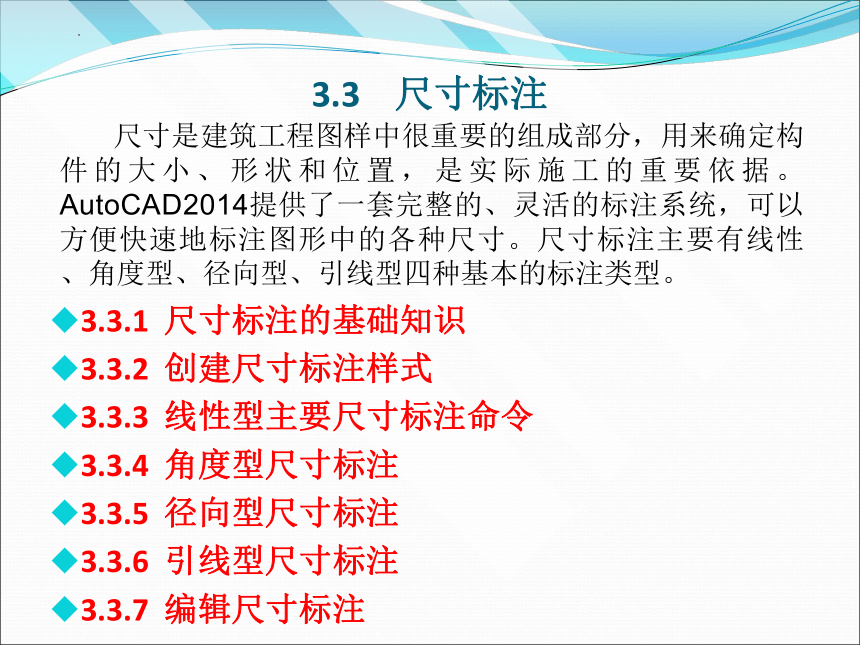

尺寸是建筑工程图样中很重要的组成部分，用来确定构件的大小、形状和位置，是实际施工的重要依据。AutoCAD2014提供了一套完整的、灵活的标注系统，可以方便快速地标注图形中的各种尺寸。尺寸标注主要有线性、角度型、径向型、引线型四种基本的标注类型。
3.3.1 尺寸标注的基础知识

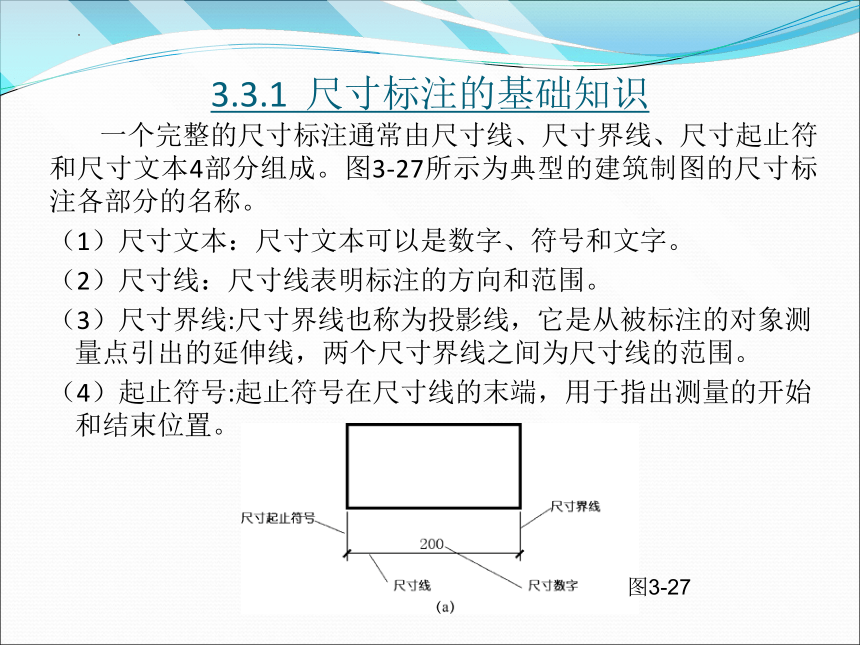

一个完整的尺寸标注通常由尺寸线、尺寸界线、尺寸起止符和尺寸文本4部分组成。图3-27所示为典型的建筑制图的尺寸标注各部分的名称。
（1）尺寸文本：尺寸文本可以是数字、符号和文字。
（2）尺寸线：尺寸线表明标注的方向和范围。
（3）尺寸界线:尺寸界线也称为投影线，它是从被标注的对象测量点引出的延伸线，两个尺寸界线之间为尺寸线的范围。
（4）起止符号:起止符号在尺寸线的末端，用于指出测量的开始和结束位置。
图3-27
3.3.2 创建尺寸标注样式

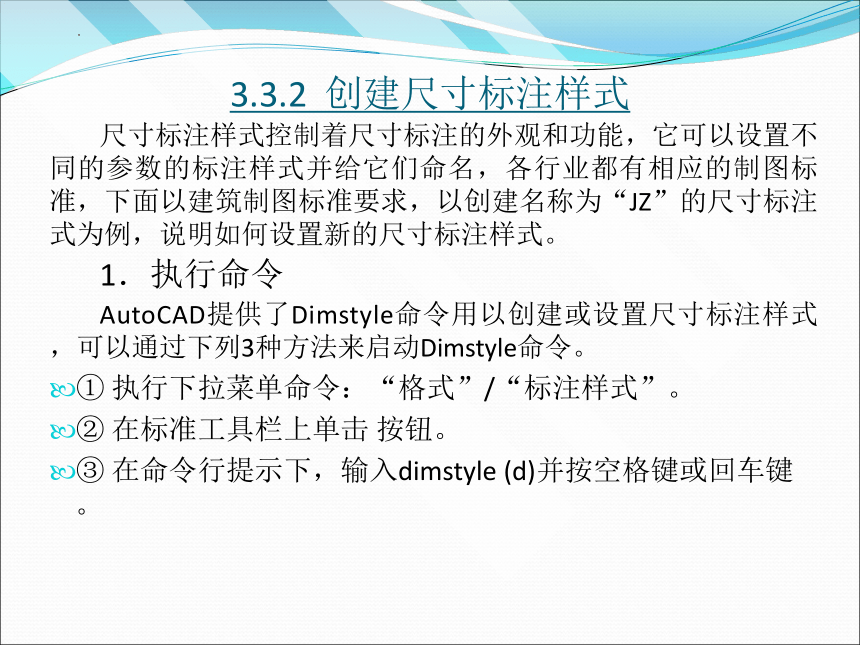

尺寸标注样式控制着尺寸标注的外观和功能，它可以设置不同的参数的标注样式并给它们命名，各行业都有相应的制图标准，下面以建筑制图标准要求，以创建名称为“JZ”的尺寸标注式为例，说明如何设置新的尺寸标注样式。
1．执行命令
AutoCAD提供了Dimstyle命令用以创建或设置尺寸标注样式，可以通过下列3种方法来启动Dimstyle命令。
① 执行下拉菜单命令：“格式”/“标注样式”。
② 在标准工具栏上单击 按钮。
③ 在命令行提示下，输入dimstyle (d)并按空格键或回车键。
3.3.2 创建尺寸标注样式
2．标注样式管理器

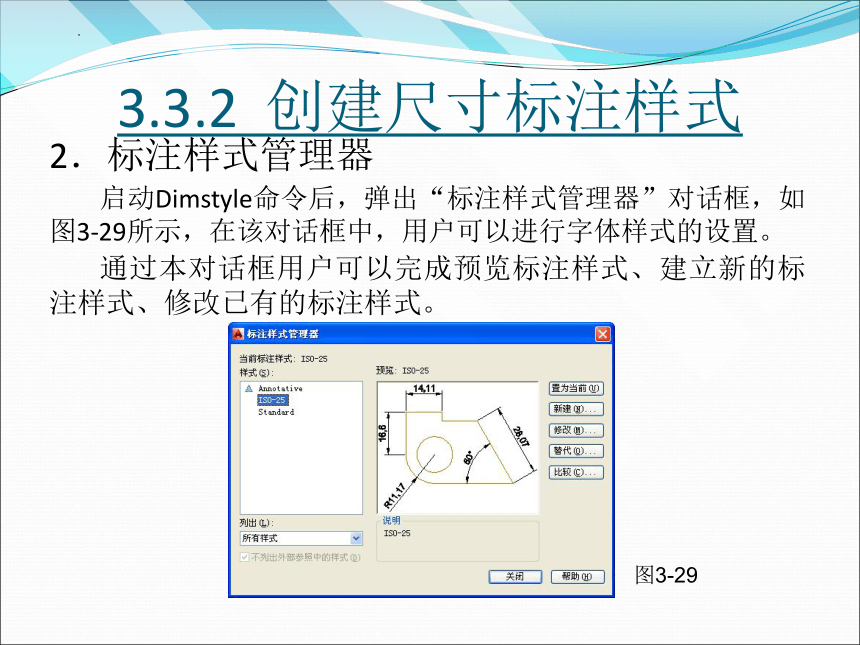

启动Dimstyle命令后，弹出“标注样式管理器”对话框，如图3-29所示，在该对话框中，用户可以进行字体样式的设置。
通过本对话框用户可以完成预览标注样式、建立新的标注样式、修改已有的标注样式。
图3-29
3.3.2 创建尺寸标注样式

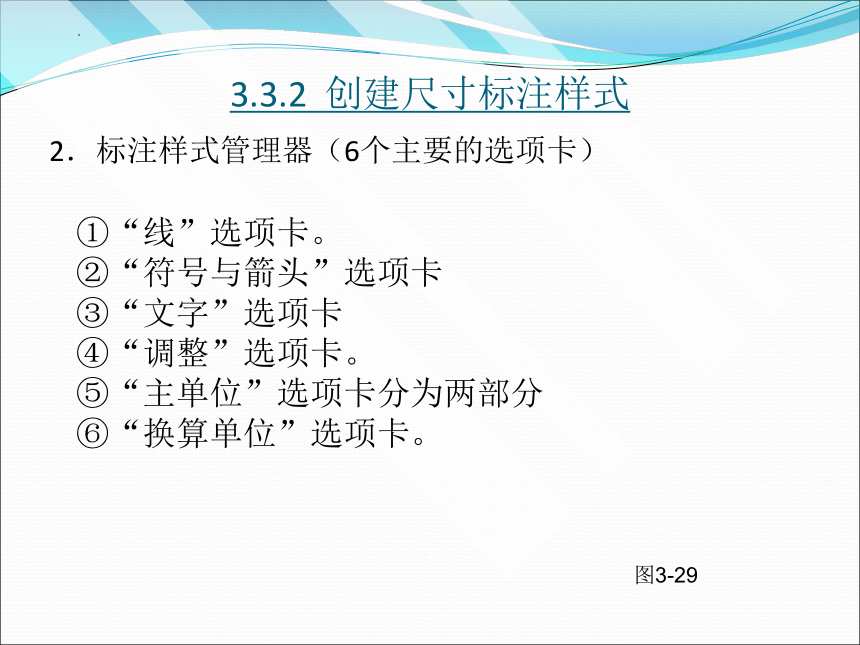

2．标注样式管理器（6个主要的选项卡）
图3-29
①“线”选项卡。
②“符号与箭头”选项卡
③“文字”选项卡
④“调整”选项卡。
⑤“主单位”选项卡分为两部分
⑥“换算单位”选项卡。
3 创建“JZ”尺寸标注样式P129

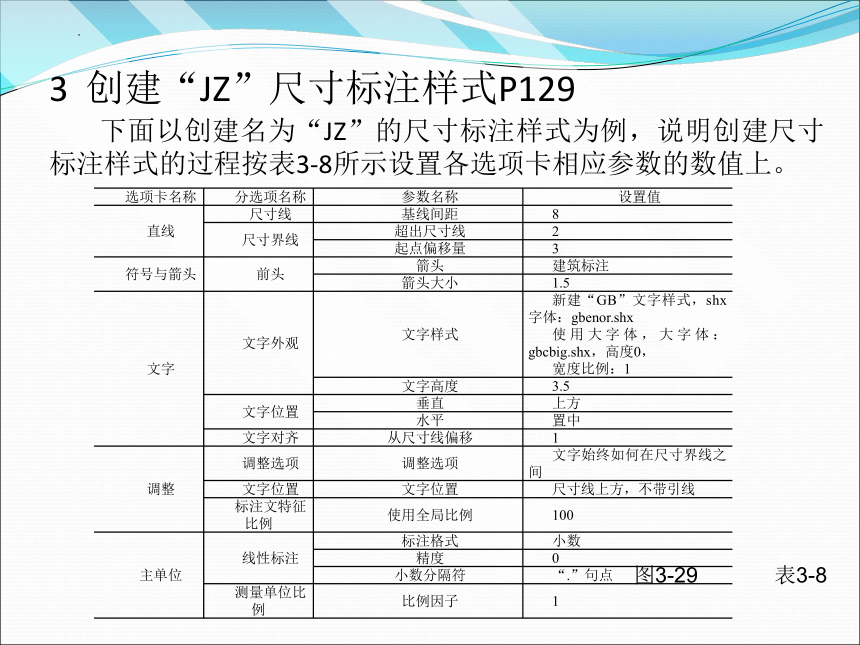

下面以创建名为“JZ”的尺寸标注样式为例，说明创建尺寸标注样式的过程按表3-8所示设置各选项卡相应参数的数值上。
图3-29
选项卡名称 分选项名称 参数名称 设置值
直线 尺寸线 基线间距 8
尺寸界线 超出尺寸线 2
起点偏移量 3
符号与箭头 前头 箭头 建筑标注
箭头大小 1.5
文字 文字外观 文字样式 新建“GB”文字样式，shx字体：gbenor.shx
使用大字体，大字体：gbcbig.shx，高度0，
宽度比例：1
文字高度 3.5
文字位置 垂直 上方
水平 置中
文字对齐 从尺寸线偏移 1
调整 调整选项 调整选项 文字始终如何在尺寸界线之间
文字位置 文字位置 尺寸线上方，不带引线
标注文特征比例 使用全局比例 100
主单位 线性标注 标注格式 小数
精度 0
小数分隔符 “.”句点
测量单位比例 比例因子 1
表3-8
3.3.3 线性型主要尺寸标注命令
线性型尺寸是建筑制图中最常见的尺寸，本节介绍直线型对象的标注方法及对应的标注命令：线性标注（dimlinear）、对齐标注（dimaligned）、连续标注（dimcontinue）和基线标注（dimbaseline）
（1）线性标注（Dli）
（2）对齐标注（Dal）
（3）连续标注（Dco）(具体实例操作参见P132页例3-4)
（4）基线标注（Dba）
执行连续标注和基线命令的前提：必须有一个已有的的基准尺寸标注（一般是线性或对齐标注）。通常情况AutoCAD默认最后一个创建的尺寸标注为连续标注的基准标注对象。
3.3.4 角度型尺寸标注
角度型尺寸标注用于标注圆和圆弧的角度、两条直线间的角度。AutoCAD提供了角度尺寸标注。
要启动Dimangular命令，有下列3种方法。
① 执行下拉菜单命令：“标注”/“角度”。
② 在标注工具栏上单击 按钮。
③ 在命令行提示下，输入dimangular（dan）并按空格键或回车键。
启动Dimangular（Dan）命令后，命令行给出如下提示。
选择圆弧、圆、直线或 <指定顶点>：
选择第二条直线：
指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)/象限点(Q)]：
3.3.5 径向型尺寸标注
利用半径标注（Dimradius）与直径标注（Dimdiameter）命令，可以标注所选圆和圆弧的半径或直径尺寸。标注圆和圆弧的半径或直径尺寸时，AutoCAD会自动在标注文字前添加符号R（半径）或φ（直径）。
要启动半径与直径标注命令，有下列3种方法。
① 执行下拉菜单命令：“标注”/“半径”或“直径”。
② 在标注工具栏上单击 或 按钮。
③ 在命令行提示下，输入dra或ddi并按空格键或回车键。
启动Dimradius（Dra）命令后，命令行给出如下提示。
选择圆弧或圆：
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]：
3.3.5 径向型尺寸标注
利用半径标注（Dimradius）与直径标注（Dimdiameter）命令，可以标注所选圆和圆弧的半径或直径尺寸。标注圆和圆弧的半径或直径尺寸时，AutoCAD会自动在标注文字前添加符号R（半径）或φ（直径）。
要启动半径与直径标注命令，有下列3种方法。
① 执行下拉菜单命令：“标注”/“半径”或“直径”。
② 在标注工具栏上单击 或 按钮。
③ 在命令行提示下，输入dra或ddi并按空格键或回车键。
启动Dimradius（Dra）命令后，命令行给出如下提示。
选择圆弧或圆：
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]：
3.3.6 引线型尺寸标注
引线性标注是一种特殊的标注形式，它由“引线”和“文字”两部分构成。在建筑制图中，要用于“构造做法说明”。 。在AutoCAD中，有二个命令可以进行引线标注，一个是引线标注Leader，另一个是多重引线标注Qleader，高版本的AutoCAD里为Mleader，称为多重引线。
1．Leadr引线和注释
要启动引线命令，对于低版本的AutoCAD，有下列3种方法。
① 执行下拉菜单命令：“标注”/“引线”（AutoCAD 2013以前版本）
② 在标注工具栏上单击 按钮（AutoCAD 2013以前版本）
③ 在命令行提示下，输入qleader（le）空格或回车键（AutoCAD 2013及以上版本)。
2．Mleader多重引线
多重引线标注可以标注（标记）注释、说明等。
（1）设置多重引线样式
创建多重引线样式命令是Mleaderstyle，有下列3种方法来启动。
① 执行下拉菜单命令：“格式”/“多重引线样式”。
② 在标准工具栏上单击 按钮。
③ 在命令行提示下，输入mleaderstyle并按空格键或回车键。
2．Mleader多重引线
（2）多重引线标注
AutoCAD提供了Mleader命令来用进行多重引线标注，
通过下列两种方法可以启动Mleader命令。
① 执行下拉菜单命令：“标注”/“多重引线”。
② 在命令行提示下，输入mleader并按空格键或回车键。
③在标准工具栏上单击按钮。
启动Mleader命令后，命令行给出如下提示。
指定引线基线的位置或 [引线箭头优先(H)/内容优先(C)/选项(O)] <选项>：
2．Mleader多重引线
（3）多重引线标注编辑
多重引线本身有专有的修改命令，可以通过双击来编辑里面的文字内容，也可以通过夹点编辑来调整相应的位置，通过“修改”/“对象”/“多重引线”/“添加引线”或者通过“Aimleadereditadd”命令来完成多重引线的编辑。
3.3.7 编辑尺寸标注
可以通过下面4种方式进行编辑。
1．关联性编辑
在进行尺寸标注时，所标注的尺寸与标注对象具有了关联性。当标注对象执行“拉伸”等命令时，对应的标注将随之变化。
2．编辑标注文字
AutoCAD提供了Dimedit命令来对标注的进行编辑，修改文字和尺寸界线。可以通过下列两种方法来启动Dimedit命令。
① 在标注工具栏上单击 按钮。
② 在命令行提示下，输入dimedit（ded）并按空格键或回车键。
启动Dimedit命令后，命令行给出如下提示。
输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认>：
3.3.7 编辑尺寸标注
3．编辑标注文字的位置
AutoCAD提供了Dimtedit命令来对标注的文字位置进行修改。可以通过下列两种方法来启动Dimtedit命令。
① 在标注工具栏上单击 按钮。
② 在命令行提示下，输入dimtedit并按空格键或回车键。
启动Dimtedit命令后，命令行给出如下提示。

选择标注：
为标注文字指定新位置或 [左对齐(L)/右对齐(R)/居中(C)/默认(H)/角度(A)]：
3.3.7 编辑尺寸标注
4．用夹点法编辑标注尺寸界线、尺寸线、文字的位置
在绘图过程中，对尺寸标注时，难免会出错或不小心把尺寸标错了，夹点编辑是AutoCAD里非常好用的编辑方法，可以用夹点编辑对标注的尺寸界线、尺寸线、文字的位置进行调整。
在没有输入任何命令的时候，选择一个尺寸标注后，会出现如图3-66所示的5个夹点。分别是尺寸界线控制点、文字控制点、尺寸线控制点。
图3-66
3.3.7 编辑尺寸标注
4．用夹点法编辑标注尺寸界线、尺寸线、文字的位置
控制尺寸界线是上面两个夹点（靠近点A、E的两点），用鼠标单击变成红色后，直接拖动到其他位置即可编辑尺寸界线的位置。
文字控制点处于标注文字的中心位置（4000中间的那个点），用鼠标单击变成红色后，直接拖动其他位置即可编辑标注文字的位置。和上面采用的方法相比，这个更加简单。
尺寸线控制点是位于尺寸线的两端。同样方法，用鼠标单击变成红色后，直接拖动便可移动到相应的位置。
(具体实例操作参见P142页例3-5)
