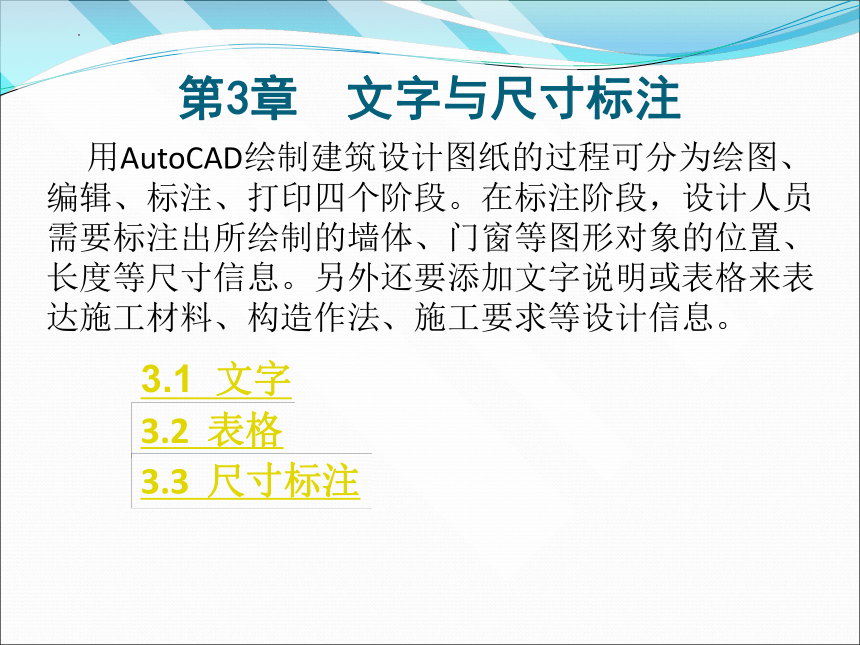

第3章 文字与尺寸标注
用AutoCAD绘制建筑设计图纸的过程可分为绘图、编辑、标注、打印四个阶段。在标注阶段，设计人员需要标注出所绘制的墙体、门窗等图形对象的位置、长度等尺寸信息。另外还要添加文字说明或表格来表达施工材料、构造作法、施工要求等设计信息。
3.1 文字
3.2 表格
3.3 尺寸标注

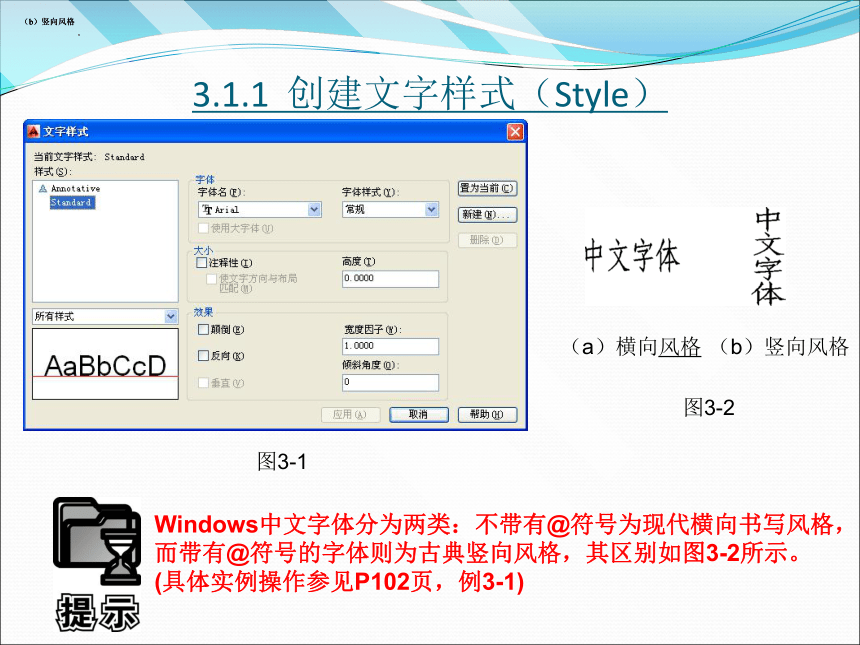

3.1.1 创建文字样式（Style）
图3-1
Windows中文字体分为两类：不带有@符号为现代横向书写风格，而带有@符号的字体则为古典竖向风格，其区别如图3-2所示。
(具体实例操作参见P102页，例3-1)
图3-2
（b）竖向风格
（b）竖向风格
（b）竖向风格
（a）横向风格
（b）竖向风格

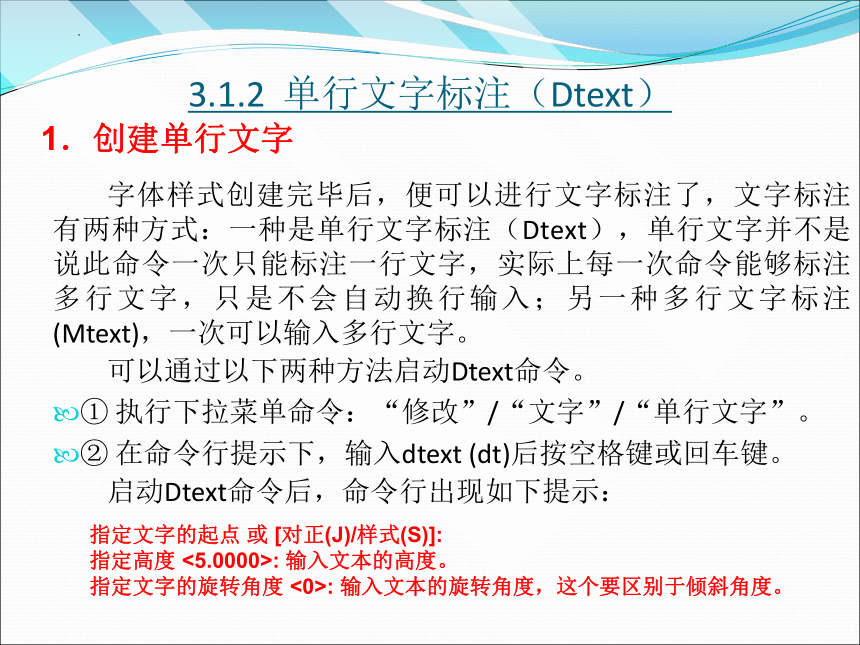

3.1.2 单行文字标注（Dtext）
字体样式创建完毕后，便可以进行文字标注了，文字标注有两种方式：一种是单行文字标注（Dtext），单行文字并不是说此命令一次只能标注一行文字，实际上每一次命令能够标注多行文字，只是不会自动换行输入；另一种多行文字标注(Mtext)，一次可以输入多行文字。
可以通过以下两种方法启动Dtext命令。
① 执行下拉菜单命令：“修改”/“文字”/“单行文字”。
② 在命令行提示下，输入dtext (dt)后按空格键或回车键。
启动Dtext命令后，命令行出现如下提示：
指定文字的起点 或 [对正(J)/样式(S)]:
指定高度 <5.0000>: 输入文本的高度。
指定文字的旋转角度 <0>: 输入文本的旋转角度，这个要区别于倾斜角度。
1．创建单行文字

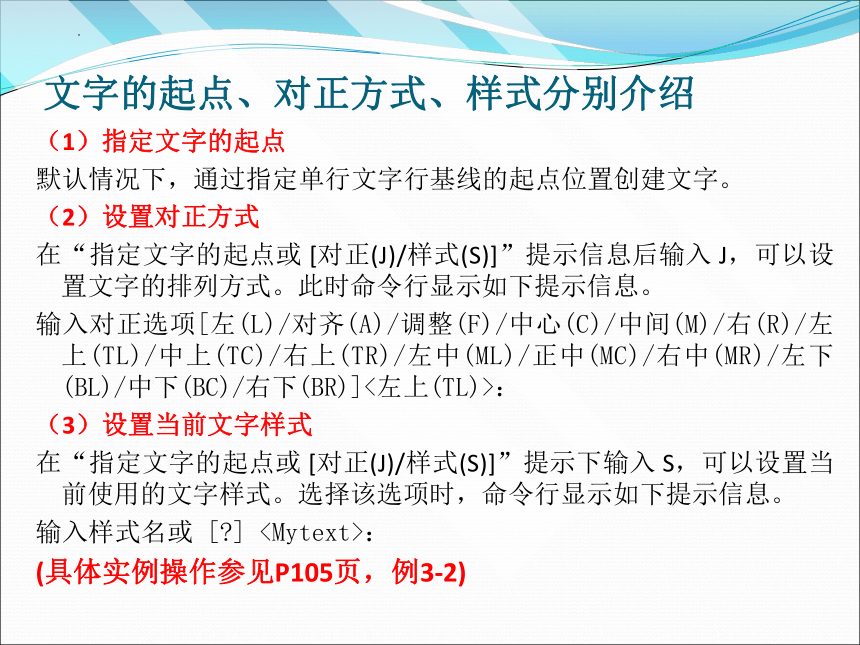

文字的起点、对正方式、样式分别介绍
（1）指定文字的起点
默认情况下，通过指定单行文字行基线的起点位置创建文字。
（2）设置对正方式
在“指定文字的起点或 [对正(J)/样式(S)]”提示信息后输入 J，可以设置文字的排列方式。此时命令行显示如下提示信息。
输入对正选项[左(L)/对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]<左上(TL)>：
（3）设置当前文字样式
在“指定文字的起点或 [对正(J)/样式(S)]”提示下输入 S，可以设置当前使用的文字样式。选择该选项时，命令行显示如下提示信息。
输入样式名或 [ ] ：
(具体实例操作参见P105页，例3-2)

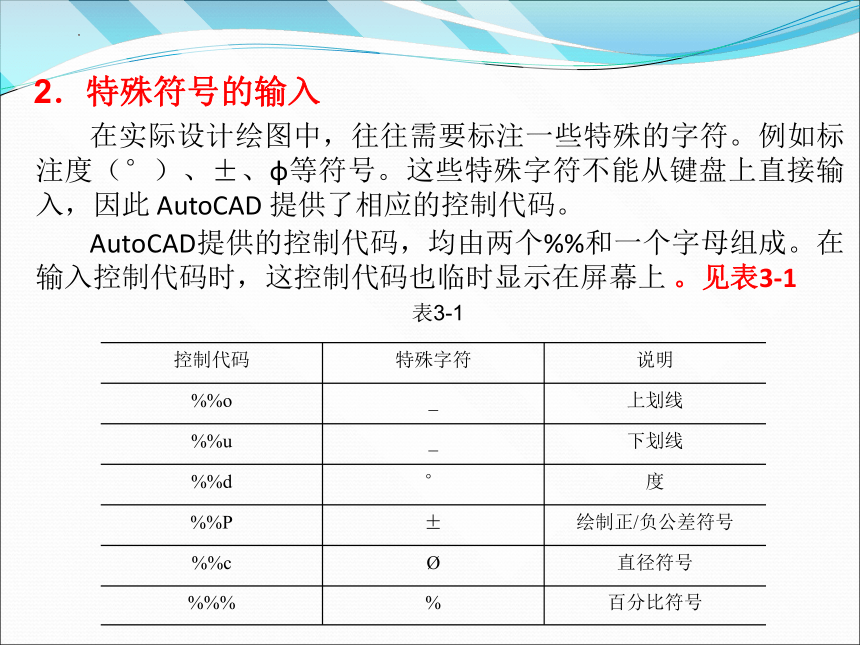

在实际设计绘图中，往往需要标注一些特殊的字符。例如标注度（°）、±、φ等符号。这些特殊字符不能从键盘上直接输入，因此 AutoCAD 提供了相应的控制代码。
AutoCAD提供的控制代码，均由两个%%和一个字母组成。在输入控制代码时，这控制代码也临时显示在屏幕上 。见表3-1
2．特殊符号的输入
控制代码 特殊字符 说明
%%o _ 上划线
%%u _ 下划线
%%d ° 度
%%P ± 绘制正/负公差符号
%%c 直径符号
%%% % 百分比符号
表3-1
单行文字编辑主要包括文字内容和文字高度的编辑。
（1）文字内容的编辑
① 采用“双击”文字法直接修改文字内容。这种方法非常实用。
② 可以输入“ed”命令后，单击即可修改文字内容。
③ 通过菜单方法。
（2）文字高度的编辑
对于文字的高度，可采用下面两种方法进行编辑修改。
① 通过菜单方法，通过“修改”/“对象”/“文字”下的“比例”选项可以修改其对正方式和高度。
② 通过选择文字，然后在命令行中输入mo或按Ctrl+1组合键弹出特性选项面板（P107图3-8）

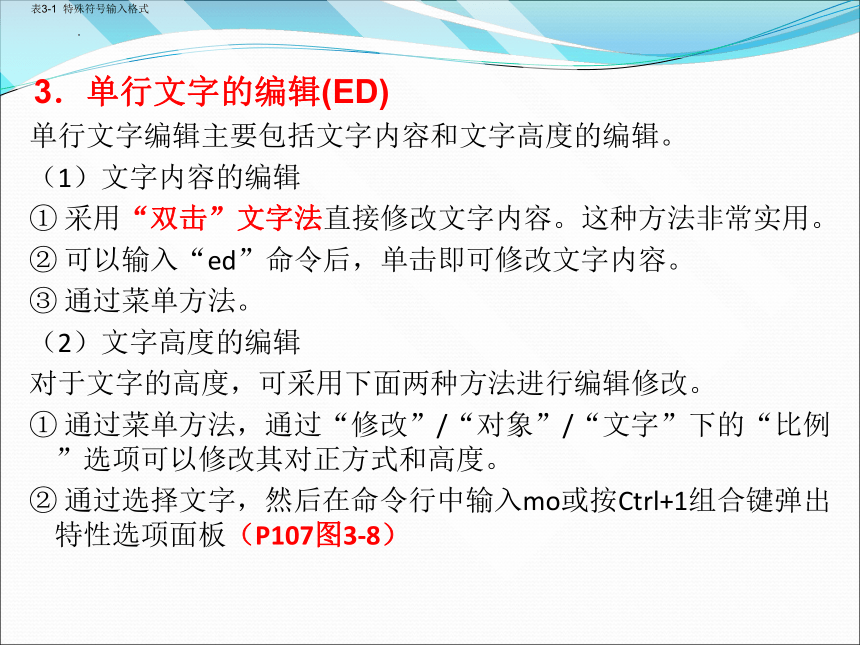

3．单行文字的编辑(ED)
表3-1 特殊符号输入格式

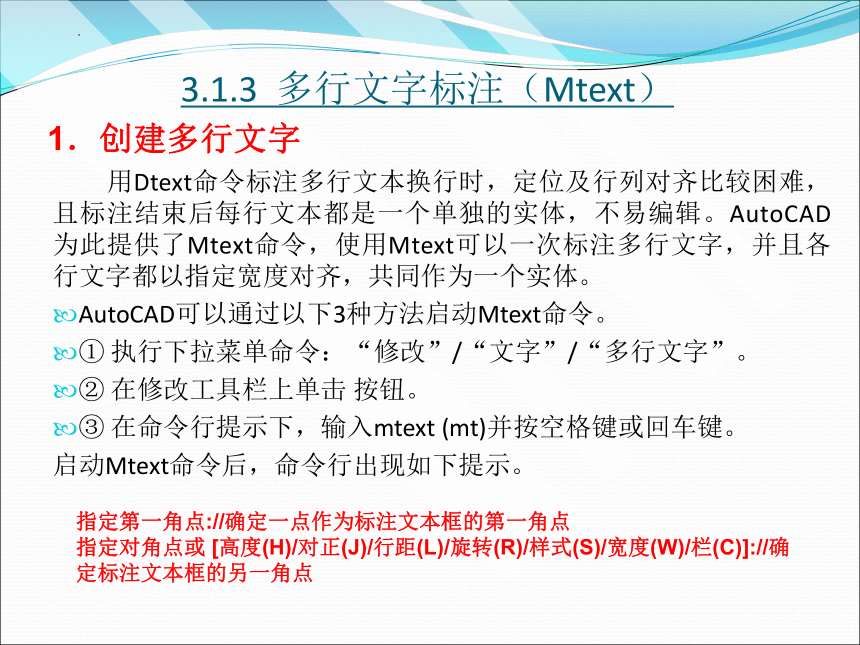

3.1.3 多行文字标注（Mtext）
用Dtext命令标注多行文本换行时，定位及行列对齐比较困难，且标注结束后每行文本都是一个单独的实体，不易编辑。AutoCAD为此提供了Mtext命令，使用Mtext可以一次标注多行文字，并且各行文字都以指定宽度对齐，共同作为一个实体。
AutoCAD可以通过以下3种方法启动Mtext命令。
① 执行下拉菜单命令：“修改”/“文字”/“多行文字”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入mtext (mt)并按空格键或回车键。
启动Mtext命令后，命令行出现如下提示。
指定第一角点://确定一点作为标注文本框的第一角点
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏(C)]://确定标注文本框的另一角点
1．创建多行文字
1．创建多行文字
启动Mtext后，AutoCAD 2014根据所标注文本的宽度和高度或字体排列方式等这些数据确定文本框的大小，并自动弹出一个专门用于多行文字编辑的“文字格式”对话框，如图3-9所示。
图3-9
3.1.3 多行文字标注（Mtext）
编辑创建的多行文字，可选择“修改”/“对象”/“文字”/“编辑”命令(DDEDIT)，并单击创建的多行文字，打开多行文字编辑窗口，然后参照多行文字的设置方法，修改并编辑文字。也可以在绘图窗口中双击输入的多行文字，或在输入的多行文字上单击鼠标右键，从弹出的快捷菜单中选择“重复编辑多行文字”命令或“编辑多行文字”命令，打开多行文字编辑窗口
2．编辑多行文字(ED)
3.1.4 注释性文本
① 用于定义注释性文字样式的命令也是Style，其创建的过程与前面的文字样式相同。执行该命令后，在打开的“文字样式”对话框中，除按介绍的过程设置样式外，还应选中“注释性”复选框。选中复选框后，“样式”列表框中的对应样式名前会显示图标 ，表示该样式属于注释性文字样式。与文字有关联的标注样式（dimstyle）、图块（block）、填充（hatch）时，在对话框中都可以看到注释，如图3-12所示。
图3-12
3.2.1 创建表格样式（Tablestyle）
3.2.2 创建表格
3.2.3 编辑表格
3.2 表格
表格是行和列中包含数据的对象，门窗表和材料表是建筑施工图纸中的关键要素，AutoCAD 2014具备了表格创建和编辑功能，可以弥补低版本在这些处理方面的不足。
3.2.1 创建表格样式（Tablestyle）
表格使用行和列以一种简洁清晰的形式提供信息，常用于一些组件的图形中。表格样式控制一个表格的外观，用于保证标准的字体、颜色、文本、高度和行距。用户可以使用默认的表格样式，也可以根据需要自定义表格样式。
创建表格样式的命令为Tablestyle，启动命令有以下3种方法。
① 执行下拉菜单命令：“格式”/“表格样式”。
② 在标准工具栏上单击 按钮。
③ 在命令行提示下，输入tablestyle (tb)并按空格键或回车键。
启动Tablestyle命令后，弹出“表格样式”对话框，如图3-14所示（下页），在该对话框中，用户可以进行样式的设置。
1．样式的设置。
（1）新建表格样式
（2）设置表格的标题、表头和数据样式
（3）管理表格样式
图3-14
3.2.1 创建表格样式（Tablestyle）
3.2.2 创建表格
创建表格的命令为Table，启动Table命令有以下3种方法。
① 执行下拉菜单命令：“格式”/“表格样式”。
② 在标准工具栏上单击 按钮。
③ 在命令行提示下，输入tablestyle (tb)并按空格键或回车键。
3.2.2 创建表格
创建表格的流程和步骤如下。
（1）插入空白表格
① 表格样式：指表格样式。默认格式为“Standard”。
② 插入方式：有“指定插入点”和“指定窗口”两个按钮。
③ 列和行设置：设置列和行的数目和大小。
（2）输入表格信息
单击选择任意一个单元格后，直接输入文字可立即激活编辑状态。表格处于编辑状态时，只能使用键盘方向键才能连续地切换单元格。若使用鼠标单击来切换，将退出编辑状态。此时需要用鼠标双击要编辑单元格重新回到编辑状态。
双击操作时鼠标的击点很关键。击点在单元格内时，将切换到文字编辑状态。击点在表格线上时，不能激活编辑状态，只会处于表格框线选择状态
3.2.3 编辑表格
表格由框线和内容两大部分构成，下面分别介绍如何对表格进行编辑。
1．表格框线的编辑
编辑表格的线框尺寸要使用“夹点”编辑操作。操作步骤分两步：第一步选择单元格，第二步移动夹点调整行高和列宽。
2．单元格编辑
① 选择单元格、
② 单元格编辑。
③ 单元格内容的编辑。
(具体实例操作参见P118页，例3-3)
