第2章 绘制二维图形

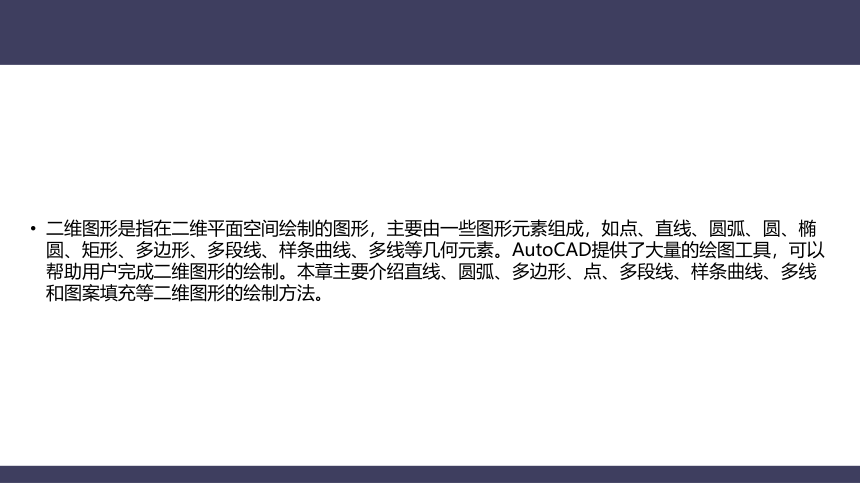

二维图形是指在二维平面空间绘制的图形，主要由一些图形元素组成，如点、直线、圆弧、圆、椭圆、矩形、多边形、多段线、样条曲线、多线等几何元素。AutoCAD提供了大量的绘图工具，可以帮助用户完成二维图形的绘制。本章主要介绍直线、圆弧、多边形、点、多段线、样条曲线、多线和图案填充等二维图形的绘制方法。
当需要用一个重复的图案（pattern）填充一个区域时，可以使用BHATCH命令建立一个相关联的填充阴影对象，即图案填充。

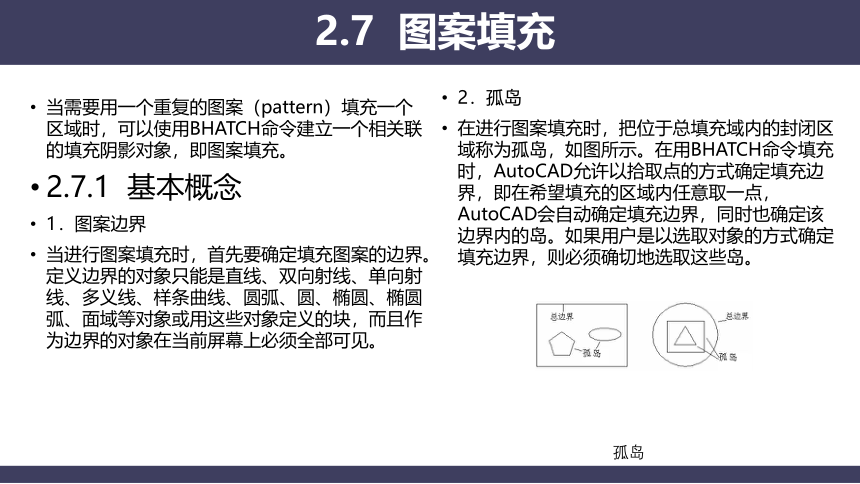

2.7.1 基本概念
1．图案边界
当进行图案填充时，首先要确定填充图案的边界。定义边界的对象只能是直线、双向射线、单向射线、多义线、样条曲线、圆弧、圆、椭圆、椭圆弧、面域等对象或用这些对象定义的块，而且作为边界的对象在当前屏幕上必须全部可见。
2.7 图案填充
孤岛
2．孤岛
在进行图案填充时，把位于总填充域内的封闭区域称为孤岛，如图所示。在用BHATCH命令填充时，AutoCAD允许以拾取点的方式确定填充边界，即在希望填充的区域内任意取一点，AutoCAD会自动确定填充边界，同时也确定该边界内的岛。如果用户是以选取对象的方式确定填充边界，则必须确切地选取这些岛。

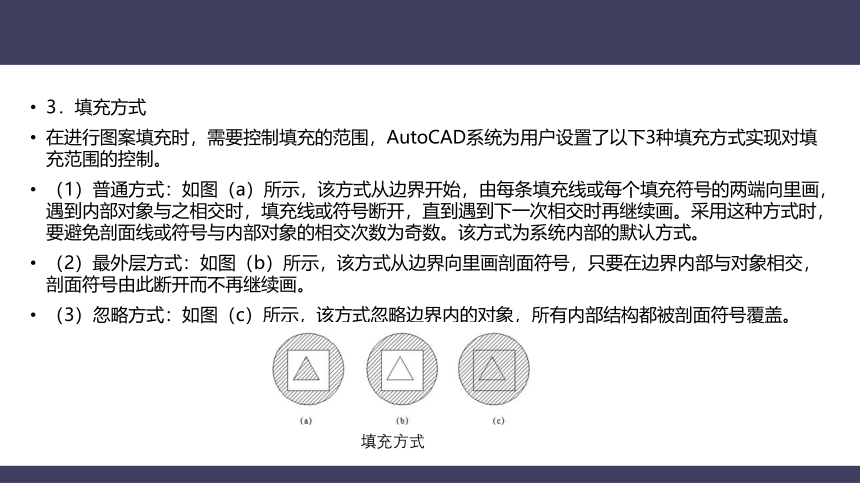

3．填充方式
在进行图案填充时，需要控制填充的范围，AutoCAD系统为用户设置了以下3种填充方式实现对填充范围的控制。
（1）普通方式：如图（a）所示，该方式从边界开始，由每条填充线或每个填充符号的两端向里画，遇到内部对象与之相交时，填充线或符号断开，直到遇到下一次相交时再继续画。采用这种方式时，要避免剖面线或符号与内部对象的相交次数为奇数。该方式为系统内部的默认方式。
（2）最外层方式：如图（b）所示，该方式从边界向里画剖面符号，只要在边界内部与对象相交，剖面符号由此断开而不再继续画。
（3）忽略方式：如图（c）所示，该方式忽略边界内的对象，所有内部结构都被剖面符号覆盖。
填充方式
2.7.2 图案填充的操作

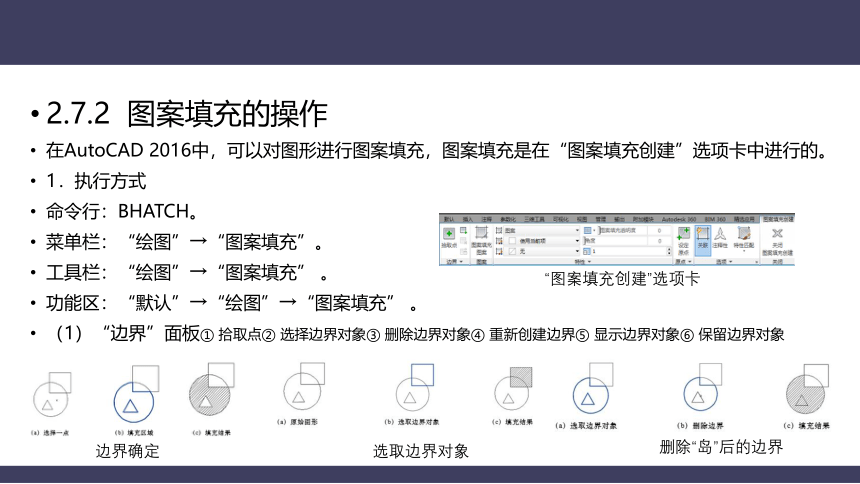

在AutoCAD 2016中，可以对图形进行图案填充，图案填充是在“图案填充创建”选项卡中进行的。
1．执行方式
命令行：BHATCH。
菜单栏：“绘图”→“图案填充”。
工具栏：“绘图”→“图案填充” 。
功能区：“默认”→“绘图”→“图案填充” 。
（1）“边界”面板① 拾取点② 选择边界对象③ 删除边界对象④ 重新创建边界⑤ 显示边界对象⑥ 保留边界对象
“图案填充创建”选项卡
边界确定
选取边界对象
删除“岛”后的边界

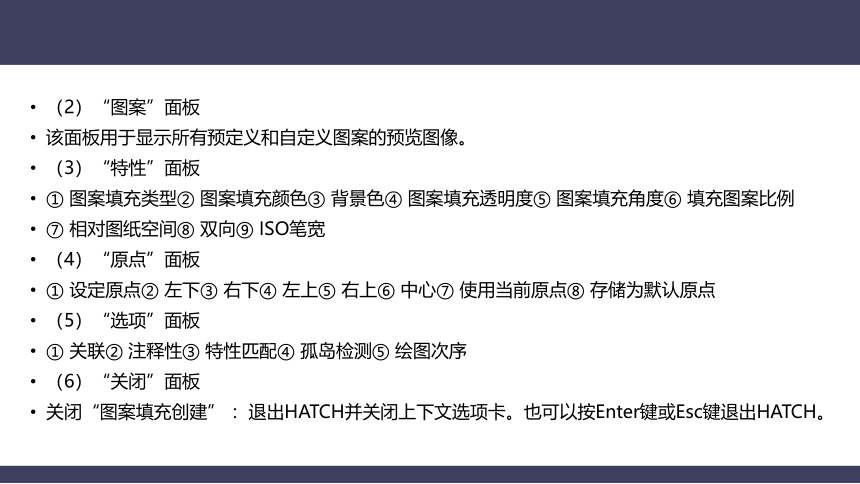

（2）“图案”面板
该面板用于显示所有预定义和自定义图案的预览图像。
（3）“特性”面板
① 图案填充类型② 图案填充颜色③ 背景色④ 图案填充透明度⑤ 图案填充角度⑥ 填充图案比例
⑦ 相对图纸空间⑧ 双向⑨ ISO笔宽
（4）“原点”面板
① 设定原点② 左下③ 右下④ 左上⑤ 右上⑥ 中心⑦ 使用当前原点⑧ 存储为默认原点
（5）“选项”面板
① 关联② 注释性③ 特性匹配④ 孤岛检测⑤ 绘图次序
（6）“关闭”面板
关闭“图案填充创建” ：退出HATCH并关闭上下文选项卡。也可以按Enter键或Esc键退出HATCH。
2.7.3 渐变色的操作
在AutoCAD2016中，对图形进行渐变色图案填充和图案填充一样，都是在“图案填充创建”选项卡中进行的。打开“图案填充创建”选项卡，主要有如下4种方法。
命令行：GRADIENT。
菜单栏：“绘图”→“渐变色”。
工具栏：“绘图”→“图案填充” 。
功能区：“默认”→“绘图”→“渐变色” 。
执行上述命令后系统打开图所示的“图案填充创建”选项卡，各面板中的按钮含义与图案填充的类似，这里不再赘述。
“图案填充创建”选项卡2
2.7.4 编辑填充的图案
在对图形对象以图案进行填充后，还可以对填充图案进行编辑操作，如更改填充图案的类型、比例等。更改填充图案，主要有如下6种方法。
命令行：HATCHEDIT。
菜单栏：“修改”→“对象”→“图案填充”。
工具栏：“修改II”→“编辑图案填充” 。
功能区：“默认”→“修改”→“编辑图案填充” 。
快捷菜单：选中填充的图案右击，在打开的快捷菜单中选择“图案填充编辑…”命令，如图所示。
快捷方法：直接选择填充的图案，打开“图案填充编辑器”选项卡，如图所示。
快捷菜单
“图案填充编辑器”选项卡
2.7.5 实例——小房子
本实例利用“直线”命令绘制屋顶和外墙轮廓，再利用“矩形”“圆环”“多段线”等命令绘制门、把手、窗、牌匾，最后利用“图案填充”命令填充图案，如图所示。
绘制步骤如下
（1）绘制直线。完成屋顶轮廓的绘制，结果如图所示。
（2）绘制墙体轮廓。
（3）绘制门。
（4）绘制窗户
（5）绘制牌匾
（6）将绘制好的牌匾移动到适当位置
（7）将绘制好的牌匾向内偏移5mm
（8）图案的填充主要包括5部分，即墙面、玻璃窗、门把手、牌匾和屋顶的填充
绘制小房子
屋顶轮廓
墙体轮廓
显示线宽
绘制门体
绘制门把手
绘制门环
绘制窗户
牌匾轮廓
“图案填充和渐变色”对话框
选择适当的图案
完成墙面填充
完成窗户填充
完成门把手填充
“图案填充创建”选项卡
“选择颜色”对话框
完成牌匾填充
“图案填充编辑”对话框
编辑填充图案
设置屋顶填充颜色
2.8.1 绘制洗脸盆
1．目的要求
本例反复利用“圆”“圆弧”“直线”“椭圆弧”命令绘制洗脸盆，从而使读者灵活掌握圆、圆弧和椭圆弧的绘制方法，如图所示。
2．操作提示
（1）绘制水龙头。
（2）绘制水龙头旋钮。
（3）绘制洗脸盆外沿。
（4）绘制洗脸盆内沿。
2.8 操作与实践
洗脸盆
2.8.2 绘制车模
1．目的要求
本例利用“圆”和“圆环”命令绘制车轮，再利用“直线”“多段线”“圆弧”等命令绘制轮廓，最后利用“矩形”和“多边形”绘制车窗，如图所示，要求读者掌握相关命令。
2．操作提示
（1）利用“圆”和“圆环”命令绘制车轮。
（2）利用“直线”“多段线”“圆弧”等命令绘制轮廓。
（3）利用“矩形”和“多边形”绘制车门和车窗。
车模
2.8.3 绘制花园一角
1．目的要求
本例图形为花园一角，绘制中涉及多种命令。为了做到准确无误，读者需要灵活掌握各种命令的绘制方法。
2．操作提示
（1）分别利用“矩形”和“样条曲线”命令绘制花园外形。
（2）分别选用不同的填充类型和图案类型进行填充。
花园一角
