第2章 绘制二维图形

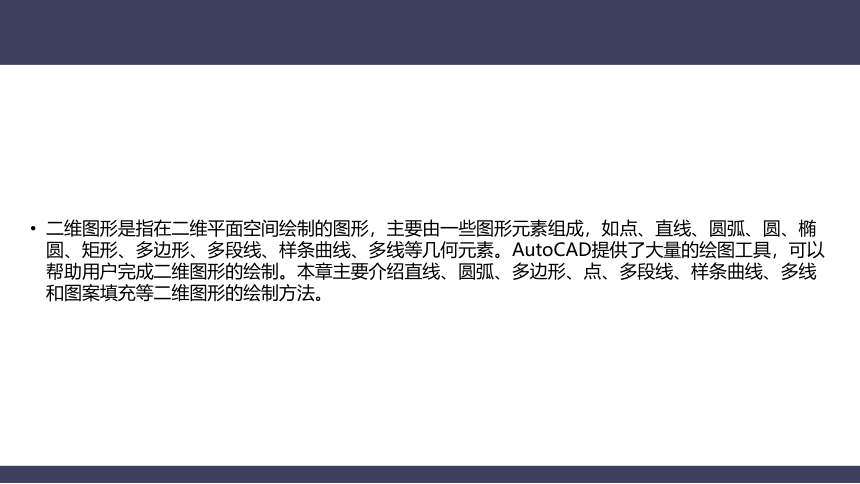

二维图形是指在二维平面空间绘制的图形，主要由一些图形元素组成，如点、直线、圆弧、圆、椭圆、矩形、多边形、多段线、样条曲线、多线等几何元素。AutoCAD提供了大量的绘图工具，可以帮助用户完成二维图形的绘制。本章主要介绍直线、圆弧、多边形、点、多段线、样条曲线、多线和图案填充等二维图形的绘制方法。

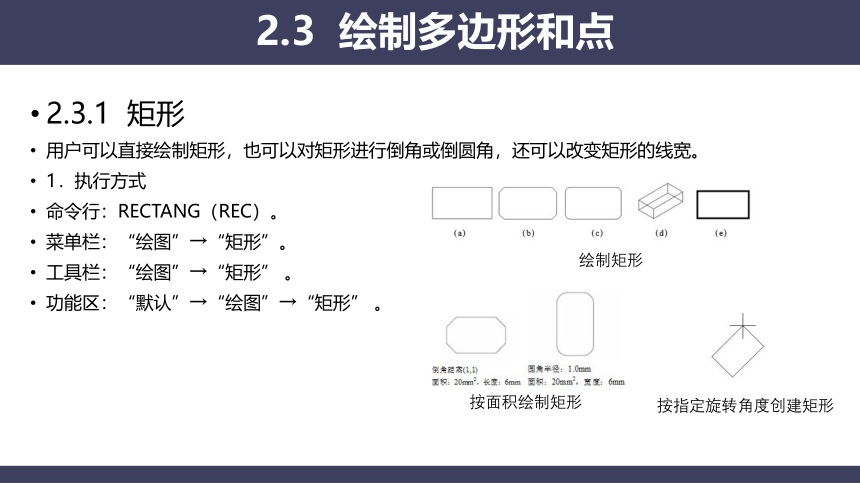

2.3.1 矩形
用户可以直接绘制矩形，也可以对矩形进行倒角或倒圆角，还可以改变矩形的线宽。
1．执行方式
命令行：RECTANG（REC）。
菜单栏：“绘图”→“矩形”。
工具栏：“绘图”→“矩形” 。
功能区：“默认”→“绘图”→“矩形” 。
2.3 绘制多边形和点
绘制矩形
按面积绘制矩形
按指定旋转角度创建矩形
2.3.3 正多边形
在AutoCAD 2016中可以绘制边数为3～1024的正多边形，非常方便。
1．执行方式
命令行：POLYGON。
菜单栏：“绘图”→“多边形”。
工具栏：“绘图”→“多边形” 。
功能区：“默认”→“绘图”→“多边形” 。

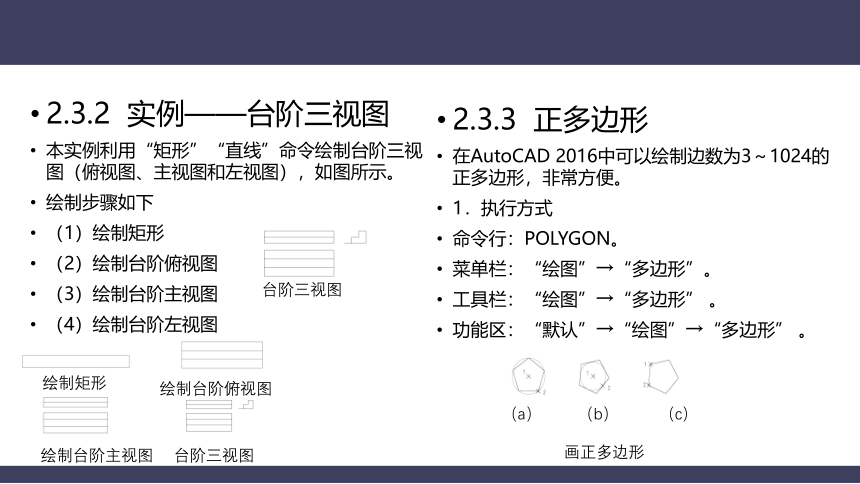

2.3.2 实例——台阶三视图
本实例利用“矩形”“直线”命令绘制台阶三视图（俯视图、主视图和左视图），如图所示。
绘制步骤如下
（1）绘制矩形
（2）绘制台阶俯视图
（3）绘制台阶主视图
（4）绘制台阶左视图
台阶三视图
绘制矩形
绘制台阶俯视图
绘制台阶主视图
台阶三视图
（a） （b） （c）
画正多边形

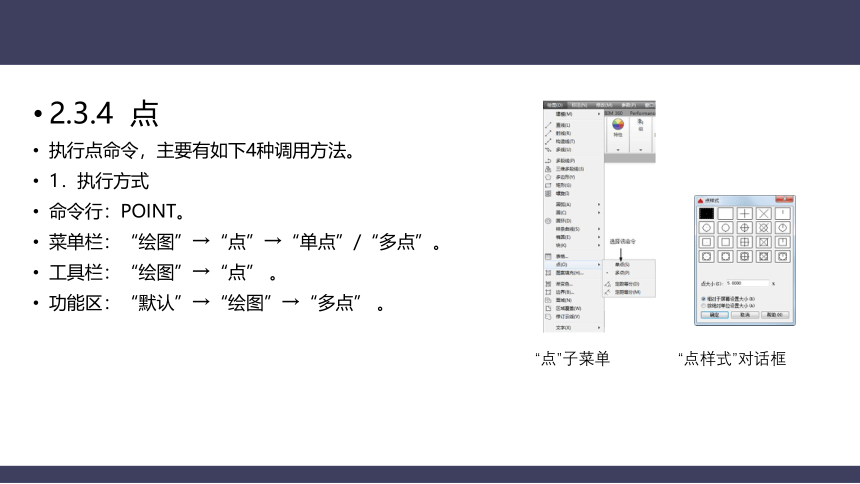

2.3.4 点
执行点命令，主要有如下4种调用方法。
1．执行方式
命令行：POINT。
菜单栏：“绘图”→“点”→“单点”/“多点”。
工具栏：“绘图”→“点” 。
功能区：“默认”→“绘图”→“多点” 。
“点”子菜单
“点样式”对话框

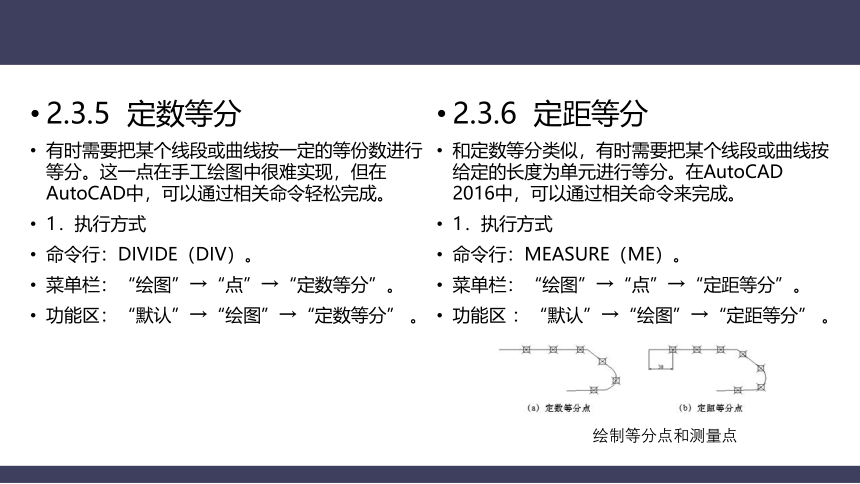

2.3.5 定数等分
有时需要把某个线段或曲线按一定的等份数进行等分。这一点在手工绘图中很难实现，但在AutoCAD中，可以通过相关命令轻松完成。
1．执行方式
命令行：DIVIDE（DIV）。
菜单栏：“绘图”→“点”→“定数等分”。
功能区：“默认”→“绘图”→“定数等分” 。
2.3.6 定距等分
和定数等分类似，有时需要把某个线段或曲线按给定的长度为单元进行等分。在AutoCAD 2016中，可以通过相关命令来完成。
1．执行方式
命令行：MEASURE（ME）。
菜单栏：“绘图”→“点”→“定距等分”。
功能区 ：“默认”→“绘图”→“定距等分” 。
绘制等分点和测量点
2.3.7 实例——楼梯
本实例利用“直线”命令绘制墙体与扶手，利用“定数等分”命令将扶手线等分，再利用“直线”命令根据等分点绘制台阶，从而绘制出楼梯，所示。
绘制步骤如下。
（1）绘制墙体与扶手。
（2）设置点样式。
（3）以左边扶手外面线段为对象，数目为8进行等分
（4）分别以等分点为起点，左边墙体上的点为终点绘制水平线段。
删除绘制的点
绘制楼梯
删除点
绘制水平线
绘制等分点
“点样式”对话框
绘制墙体与扶手
绘制楼梯
2.4.1 绘制多段线
1．执行方式
命令行：PLINE（PL）。
菜单栏：“绘图”→“多段线”。
工具栏：“绘图”→“多段线” 。
功能区：“默认”→“绘图”→“多段线” 。
2.4 多段线
2.4.2 编辑多段线
1．执行方式
命令行：PEDIT（PE）。
菜单栏：“修改”→“对象”→“多段线”。
工具栏：“修改II”→“编辑多段线” 。
快捷菜单：“多段线”→“编辑多段线”。
功能区：“默认”→“修改”→“编辑多段线” 。
合并多段线
修改整条多段线的线宽
生成圆弧拟合曲线
生成B样条曲线
控制多段线的线型
（线型为点画线时）
2.4.3 实例——圈椅
本实例主要介绍多段线绘制及其编辑方法的具体应用。首先利用多段线绘制命令绘制圈椅外圈，然后利用圆弧命令绘制内圈，再利用多段线编辑命令将所绘制线条合并，最后利用圆弧和直线命令绘制椅垫，如图所示。
绘制步骤如下
（1）绘制外部轮廓
（2）绘制内圈
（3）编辑多段线
（4）绘制椅垫
（5）绘制一条水平线
绘制圈椅
绘制外部轮廓
绘制内圈
合并多段线
绘制直线
绘制椅垫
样条曲线常用于绘制不规则的轮廓，如窗帘的皱褶等。
2.5.1 绘制样条曲线
1．执行方式
命令行：SPLINE。
菜单栏：“绘图”→“样条曲线”。
工具栏：“绘图”→“样条曲线” 。
功能区：“默认”→“绘图”→“样条曲线拟合” 。
2.5 样条曲线
2.5.2 编辑样条曲线
1．执行方式
命令行：SPLINEDIT。
菜单栏：“修改”→“对象”→“样条曲线”。
工具栏：“修改 II”→“编辑样条曲线” 。
快捷菜单：“样条曲线”下拉菜单。
功能区：“默认”→“修改”→“编辑样条曲线” 。
2.5.3 实例——壁灯
绘制步骤如下
本实例主要介绍样条曲线的具体应用。首先利用“直线”命令绘制底座，然后利用“多段线”命令绘制灯罩，最后利用“样条曲线拟合”命令绘制装饰物，如图所示。
（1）在适当位置绘制一个220mm×50mm的矩形。
（2）在矩形中绘制5条水平直线
（3）绘制灯罩。
（4）绘制装饰物。
（5）在矩形的两侧绘制月亮装饰
绘制壁灯
绘制底座
绘制灯罩
绘制装饰物
壁灯
多线是指由多条平行线构成的直线，连续绘制的多线是一个图元。多线内的直线线型可以相同，也可以不同，图给出了几种多线形式。多线常用于建筑图的绘制。在绘制多线前应该对多线样式进行定义，然后用定义的样式绘制多线。
2.6.1 定义多线样式
使用多线命令绘制多线时，首先应对多线的样式进行设置，其中包括多线的数量，以及每条线之间的偏移距离等。
1．执行方式
命令行：MLSTYLE。
2.6 多线
多线
“多线样式”对话框
“创建新的多线样式”对话框
“新建多线样式：THREE”对话框
2.6.2 绘制多线
多线应用的一个最主要的场合是建筑墙线的绘制，在后面的学习中会通过相应的实例帮助读者进行体会。
1．执行方式
命令行：MLINE。
菜单栏：“绘图”→“多线”。
2.6.3 编辑多线
利用编辑多线命令，可以创建和修改多线样式。
1．执行方式
命令行：MLEDIT。
菜单栏：“修改”→“对象”→“多线”。
“多线编辑工具”对话框
十字打开
2.6.4 实例——墙体
本实例利用“构造线”命令绘制辅助线，再利用“多线”命令绘制墙线，最后编辑多线得到所需的图形，如图所示。
绘制步骤如下
（1）绘制出一条水平构造线和一条竖直构造线，组成“十”字辅助线。
（2）单击“默认”选项卡“绘图”面板中的“构造线”按钮 ，绘制辅助线。
（3）打开“创建新的多线样式”对话框，在“新样式名”文本框中输入“墙体线”
（4）打开“新建多线样式：墙体线”对话框
（5）选择菜单栏中的“绘图”→“多线”命令，绘制多线墙体。
（6）打开“多线编辑工具”对话框，选择其中的“T形合并”选项。重复编辑多线命令，继续进行多线编辑
绘制墙体
“十”字辅助线
水平方向的主要辅助线
居室的辅助线网格
设置多线样式
全部多线绘制结果
“多线编辑工具”对话框
墙体
