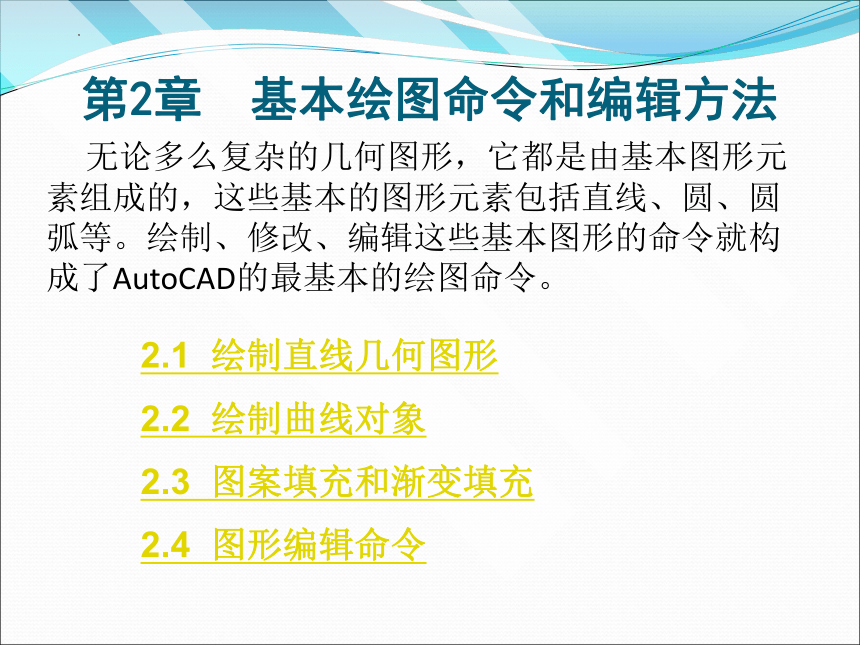

第2章 基本绘图命令和编辑方法
无论多么复杂的几何图形，它都是由基本图形元素组成的，这些基本的图形元素包括直线、圆、圆弧等。绘制、修改、编辑这些基本图形的命令就构成了AutoCAD的最基本的绘图命令。
2.1 绘制直线几何图形
2.2 绘制曲线对象
2.3 图案填充和渐变填充
2.4 图形编辑命令
2.2.1 绘制圆（Circle）
2.2.2 绘制圆弧（Arc）
2.2.3 绘制圆环（Dount）
2.2.4 绘制样条曲线（Spline）
2.2.5 绘制椭圆（Ellipse）
2.2.6 绘制修订云线（Revcloud）

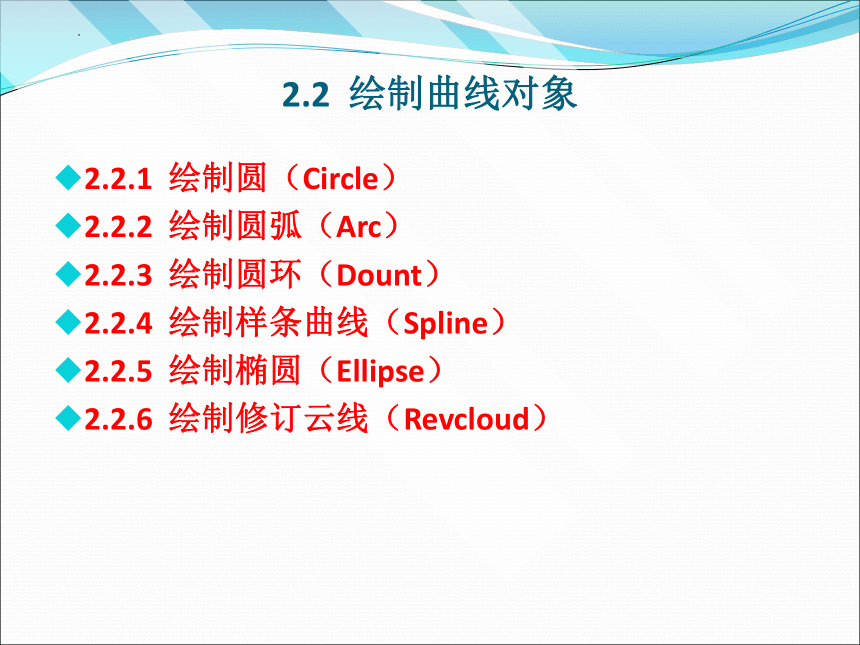

2.2 绘制曲线对象

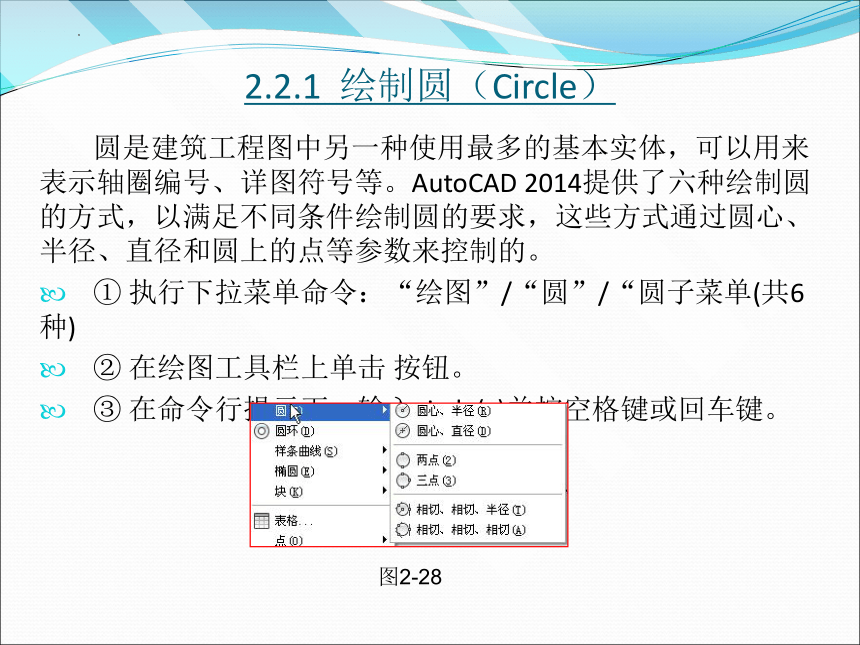

2.2.1 绘制圆（Circle）
圆是建筑工程图中另一种使用最多的基本实体，可以用来表示轴圈编号、详图符号等。AutoCAD 2014提供了六种绘制圆的方式，以满足不同条件绘制圆的要求，这些方式通过圆心、半径、直径和圆上的点等参数来控制的。
① 执行下拉菜单命令：“绘图”/“圆”/“圆子菜单(共6种)
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入circle(c)并按空格键或回车键。
图2-28

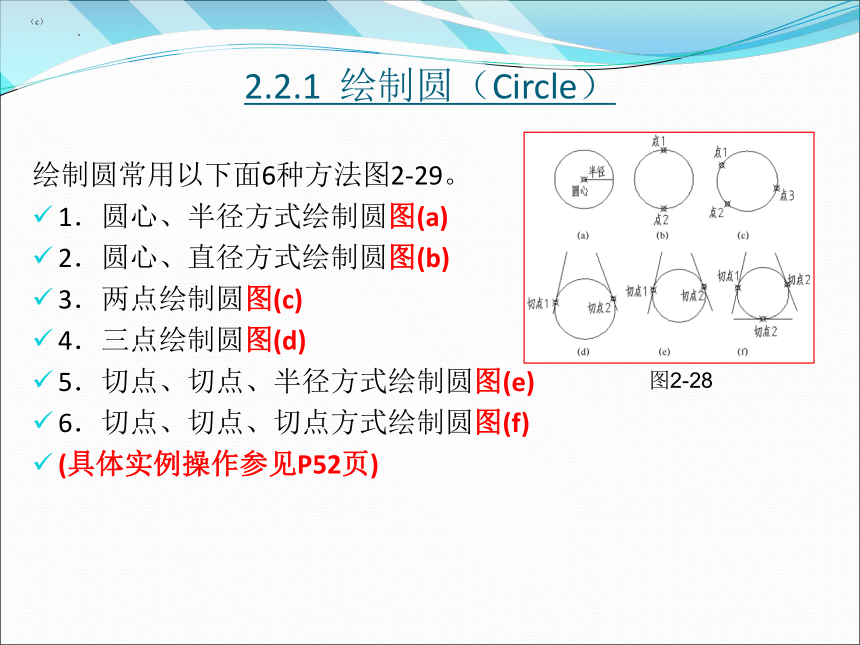

2.2.1 绘制圆（Circle）
绘制圆常用以下面6种方法图2-29。
1．圆心、半径方式绘制圆图(a)
2．圆心、直径方式绘制圆图(b)
3．两点绘制圆图(c)
4．三点绘制圆图(d)
5．切点、切点、半径方式绘制圆图(e)
6．切点、切点、切点方式绘制圆图(f)
(具体实例操作参见P52页)
图2-28
（c）

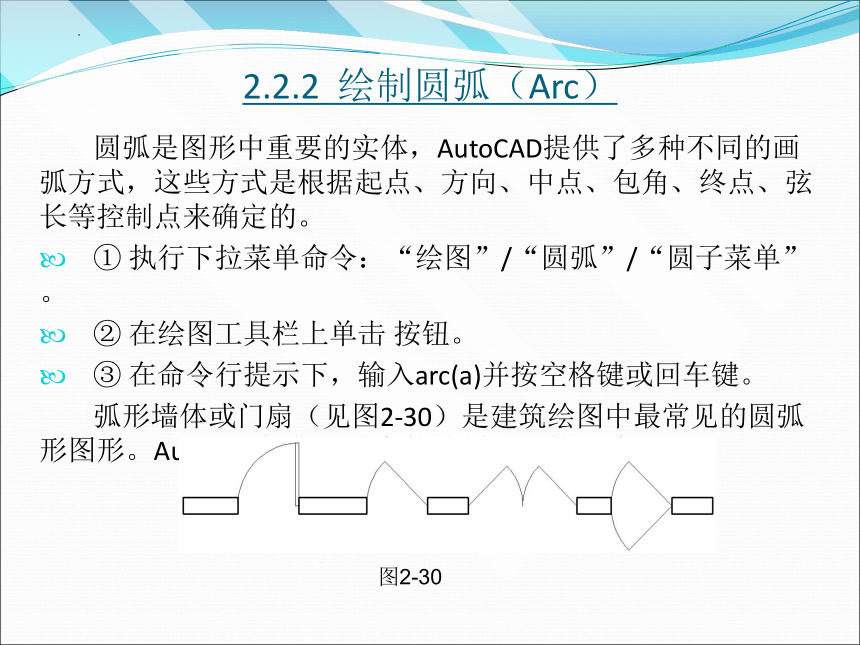

2.2.2 绘制圆弧（Arc）
圆弧是图形中重要的实体，AutoCAD提供了多种不同的画弧方式，这些方式是根据起点、方向、中点、包角、终点、弦长等控制点来确定的。
① 执行下拉菜单命令：“绘图”/“圆弧”/“圆子菜单”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入arc(a)并按空格键或回车键。
弧形墙体或门扇（见图2-30）是建筑绘图中最常见的圆弧形图形。AutoCAD提供了丰富的绘制圆弧的方法。
图2-30

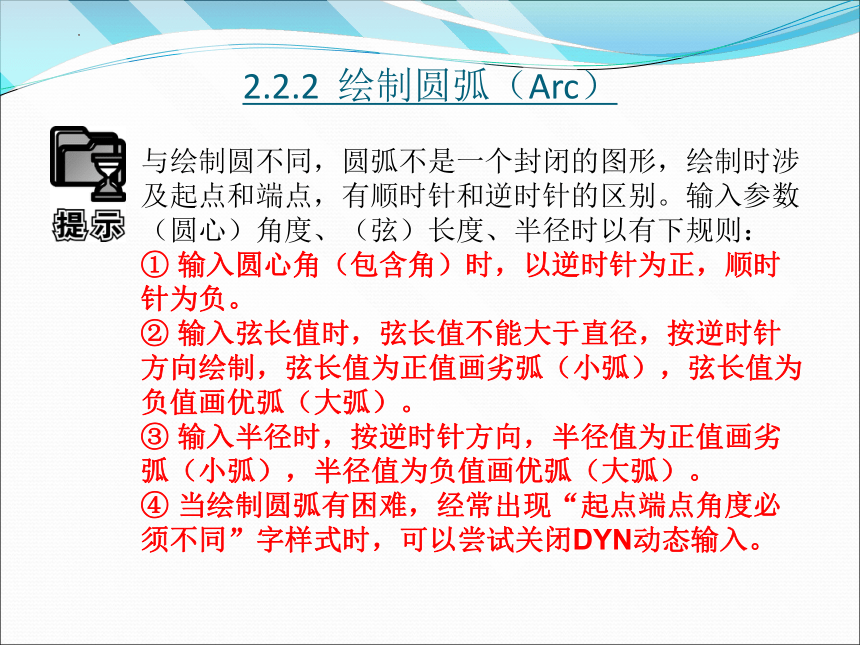

2.2.2 绘制圆弧（Arc）
与绘制圆不同，圆弧不是一个封闭的图形，绘制时涉及起点和端点，有顺时针和逆时针的区别。输入参数（圆心）角度、（弦）长度、半径时以有下规则：
① 输入圆心角（包含角）时，以逆时针为正，顺时针为负。
② 输入弦长值时，弦长值不能大于直径，按逆时针方向绘制，弦长值为正值画劣弧（小弧），弦长值为负值画优弧（大弧）。
③ 输入半径时，按逆时针方向，半径值为正值画劣弧（小弧），半径值为负值画优弧（大弧）。
④ 当绘制圆弧有困难，经常出现“起点端点角度必须不同”字样式时，可以尝试关闭DYN动态输入。

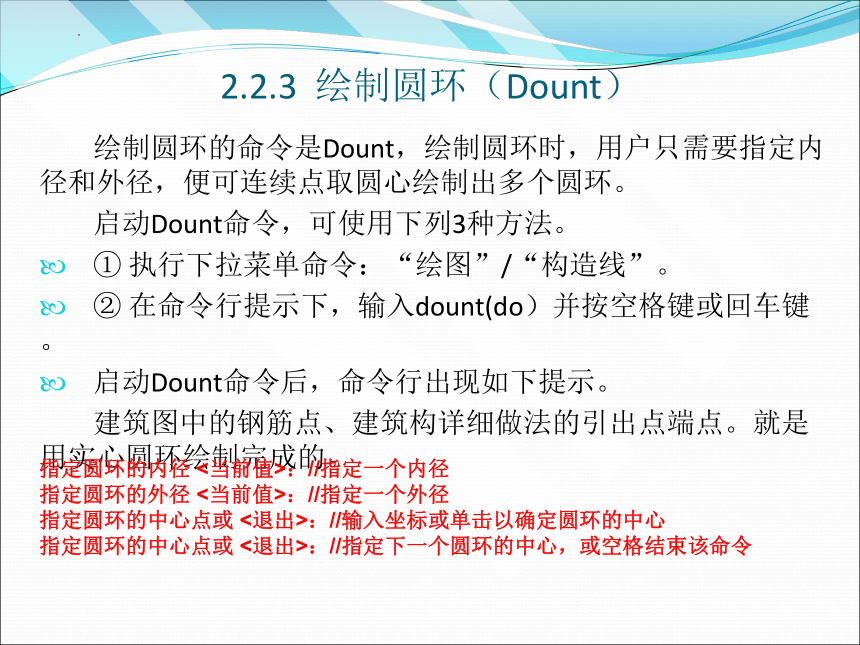

2.2.3 绘制圆环（Dount）
绘制圆环的命令是Dount，绘制圆环时，用户只需要指定内径和外径，便可连续点取圆心绘制出多个圆环。
启动Dount命令，可使用下列3种方法。
① 执行下拉菜单命令：“绘图”/“构造线”。
② 在命令行提示下，输入dount(do）并按空格键或回车键。
启动Dount命令后，命令行出现如下提示。
建筑图中的钢筋点、建筑构详细做法的引出点端点。就是用实心圆环绘制完成的。
指定圆环的内径 <当前值>：//指定一个内径
指定圆环的外径 <当前值>：//指定一个外径
指定圆环的中心点或 <退出>：//输入坐标或单击以确定圆环的中心
指定圆环的中心点或 <退出>：//指定下一个圆环的中心，或空格结束该命令
2.2.4 绘制样条曲线（Spline）
由用户指定一定数量、位置确定的拟合点或控制点，然后利用AutoCAD 2014可自行拟合出一条光滑或最大程度地接近这些拟合点或控制点的曲线，这条曲线就是样条曲线。
启动Spline命令绘制样条曲线，可采用以下3种方法。
① 执行下拉菜单命令：“绘图”/“样条曲线”/“拟合点”或“控制点”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入spline(spl)并按空格键或回车键。
2.2.5 绘制椭圆（Ellipse）或椭圆弧
椭圆由定义其长度和宽度的两条轴决定，较长的轴称为长轴，较短的轴称为短轴，建筑施工图中常用椭圆来表示轴测投或特殊构配件，AutoCAD 2014中，用户可以绘制椭圆（首尾相连的封闭图形）和椭圆弧（首届不相连，椭圆的一部分），绘制椭圆和椭圆弧的方法基本相同。
启动Ellipse命令绘制椭圆或椭圆弧，可采用以下3种方法。
① 执行下拉菜单命令：“绘图”/“椭圆”/“圆心”或“轴、端点”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入ellipse(el)并按空格键或回车键。
(具体实例操作参见P59页，例2-4)
2.2.6 绘制修订云线（Revcloud）
修订云线（见图2-36）是由连续圆弧组成的多段线，用来构成云线形状的对象，线中弧长最大值和最小值可设定。用于在查看阶段提醒用户注意图形的某个部分。
在查看或用红线圈阅图形时，可以使用修订云线功能亮显标记以提高工作效率。
启动Revcloud命令绘制修订云线，可采用以下3种方法。
① 执行下拉菜单命令：“绘图”/“修订云线”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入revcloud并按空格键或回车键。
图2-36
2.3.1 图案填充
2.3.2 渐变填充
2.3.3 编辑图案命令
2.3 填充和渐变填充
2.3.1 图案填充
在建筑剖面图中，用户需要表达剖切部位或构件的建筑材料的种类，在AutoCAD 2014中，图案填充（Bhatch）命令提供了69种的填充图案，使原来烦琐的操作变得十分便捷。一般情况下，一个填充区域选择一种填充图案就可以表达清楚构件材料（如通用建筑材料），必要时用户可以在一个填充域选择两种或多种填充图案表达构件材料（如钢筋混凝土构件）。
启动图案填充命令有下列3种方法。
① 执行下拉菜单命令：“绘图”/“图案填充”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入bhatch(h/bh)并按空格键或回车键。
图2-28
2.3.1 图案填充
启动Bhatch命令后，弹出如图2-37所示的“图案填充和渐变色”对话框，选择“图案填充”选项卡。
(具体实例操作参见P52页，例2-5)
图2-37
2.3.2 渐变填充
渐变填充是指从一种颜色到另一种颜色的平滑过渡。是对图案命令的增强。渐变能产生光的效果。
图2-41
启动图案填充命令有下列3种方法。
① 执行下拉菜单命令：“绘图”/“渐变色”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入gradient并按空格键或回车键。
启动Bhatch命令后，
弹出如图2-41所示的“图案填充和渐变色”对话框，选择“渐变色”选项卡。
2.3.3 编辑图案命令
执行编辑图案命令的方式主要有下面4种。
① 执行下拉菜单命令：“绘图”/“对象”/“图案填充”。
② 在修改工具栏Ⅱ上单击 按钮。
③ 在命令行提示下，输入hatchedit(he)后按空格键或回车键
④ 双击图案填充对象。
按上述前三种方法执行命令后，选择图案后弹出如图2-37所示的“图案填充和渐变色”对话框，选择“图案填充”选项卡，改变该选项卡中的相应参数，就可以编辑已填充图案。
