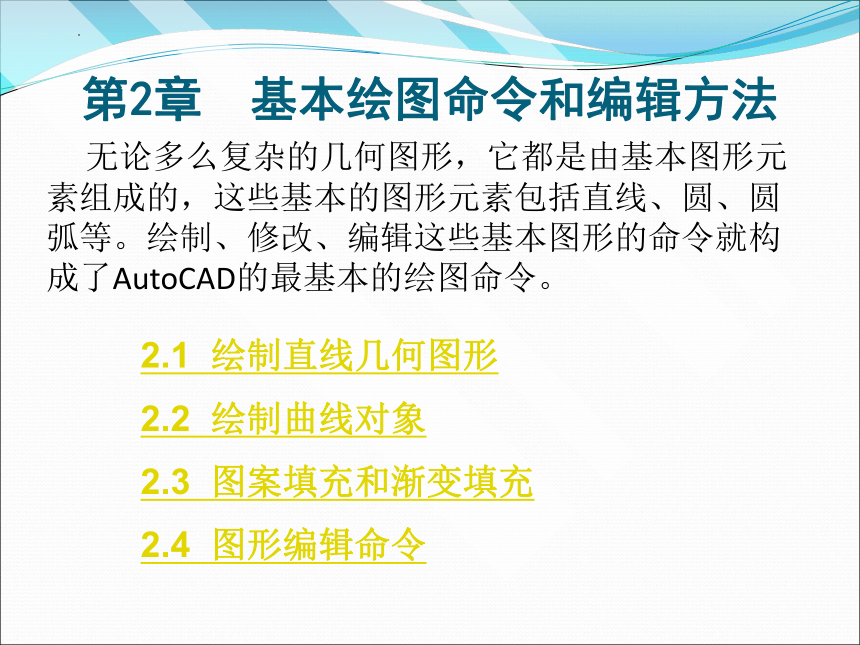

第2章 基本绘图命令和编辑方法
无论多么复杂的几何图形，它都是由基本图形元素组成的，这些基本的图形元素包括直线、圆、圆弧等。绘制、修改、编辑这些基本图形的命令就构成了AutoCAD的最基本的绘图命令。
2.1 绘制直线几何图形
2.2 绘制曲线对象
2.3 图案填充和渐变填充

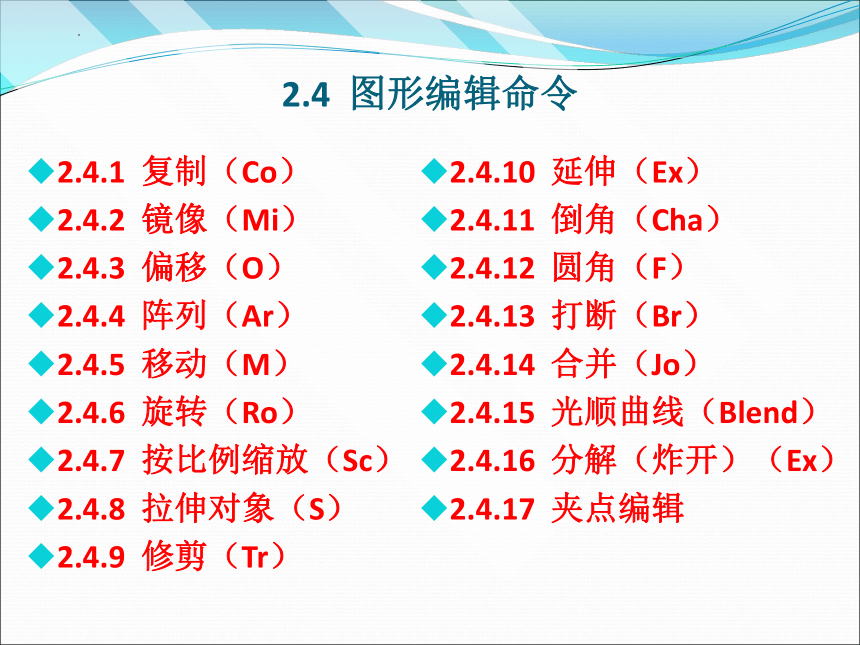

2.4 图形编辑命令
2.4.1 复制（Co）
2.4.2 镜像（Mi）
2.4.3 偏移（O）
2.4.4 阵列（Ar）
2.4.5 移动（M）
2.4.6 旋转（Ro）
2.4.7 按比例缩放（Sc）
2.4.8 拉伸对象（S）
2.4.9 修剪（Tr）
2.4 图形编辑命令
2.4.10 延伸（Ex）
2.4.11 倒角（Cha）
2.4.12 圆角（F）
2.4.13 打断（Br）
2.4.14 合并（Jo）
2.4.15 光顺曲线（Blend）
2.4.16 分解（炸开）（Ex）
2.4.17 夹点编辑

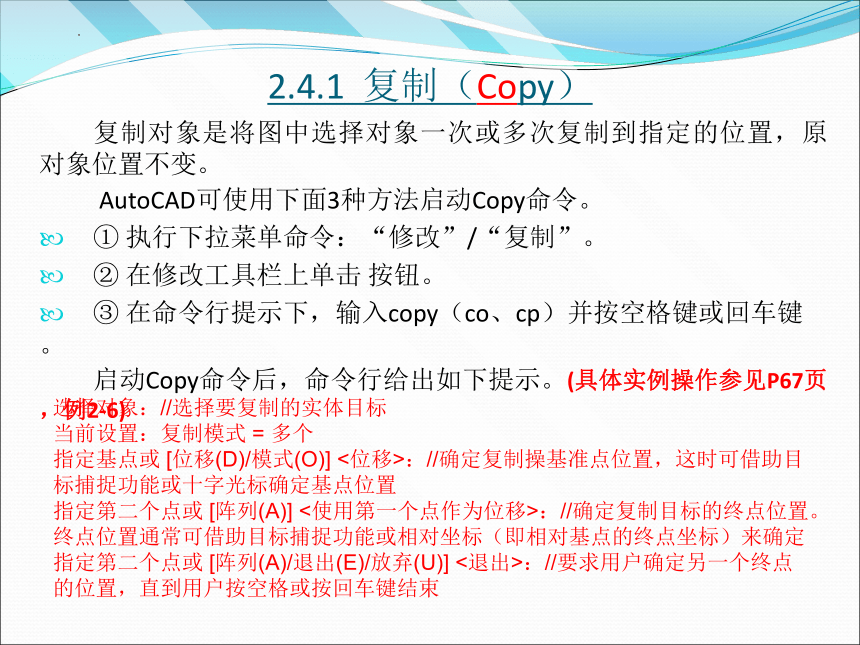

2.4.1 复制（Copy）
复制对象是将图中选择对象一次或多次复制到指定的位置，原对象位置不变。
AutoCAD可使用下面3种方法启动Copy命令。
① 执行下拉菜单命令：“修改”/“复制”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入copy（co、cp）并按空格键或回车键。
启动Copy命令后，命令行给出如下提示。(具体实例操作参见P67页，例2-6)
选择对象：//选择要复制的实体目标
当前设置：复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>：//确定复制操基准点位置，这时可借助目标捕捉功能或十字光标确定基点位置
指定第二个点或 [阵列(A)] <使用第一个点作为位移>：//确定复制目标的终点位置。终点位置通常可借助目标捕捉功能或相对坐标（即相对基点的终点坐标）来确定
指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>：//要求用户确定另一个终点的位置，直到用户按空格或按回车键结束

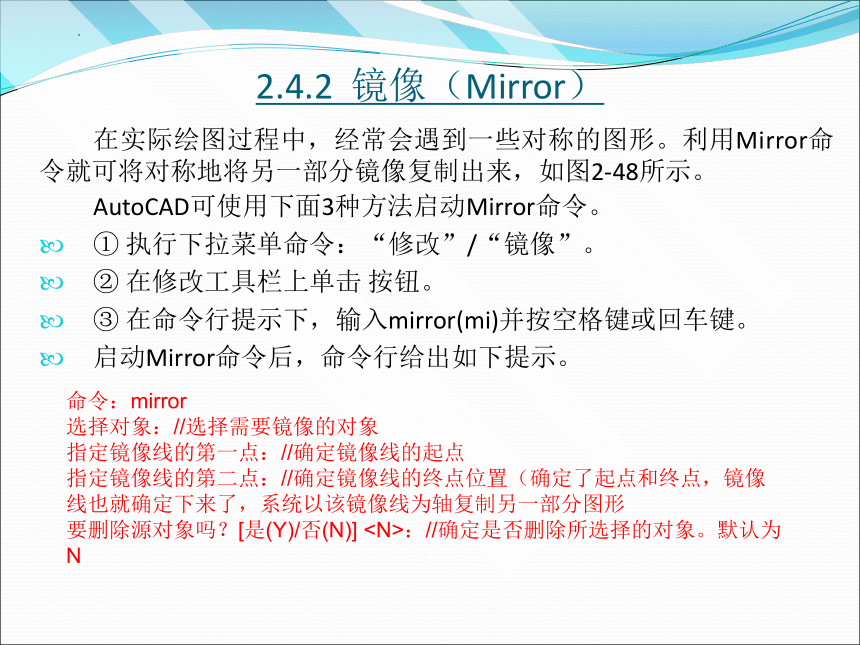

2.4.2 镜像（Mirror）
在实际绘图过程中，经常会遇到一些对称的图形。利用Mirror命令就可将对称地将另一部分镜像复制出来，如图2-48所示。
AutoCAD可使用下面3种方法启动Mirror命令。
① 执行下拉菜单命令：“修改”/“镜像”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入mirror(mi)并按空格键或回车键。
启动Mirror命令后，命令行给出如下提示。
命令：mirror
选择对象：//选择需要镜像的对象
指定镜像线的第一点：//确定镜像线的起点
指定镜像线的第二点：//确定镜像线的终点位置（确定了起点和终点，镜像线也就确定下来了，系统以该镜像线为轴复制另一部分图形
要删除源对象吗？[是(Y)/否(N)] ：//确定是否删除所选择的对象。默认为N

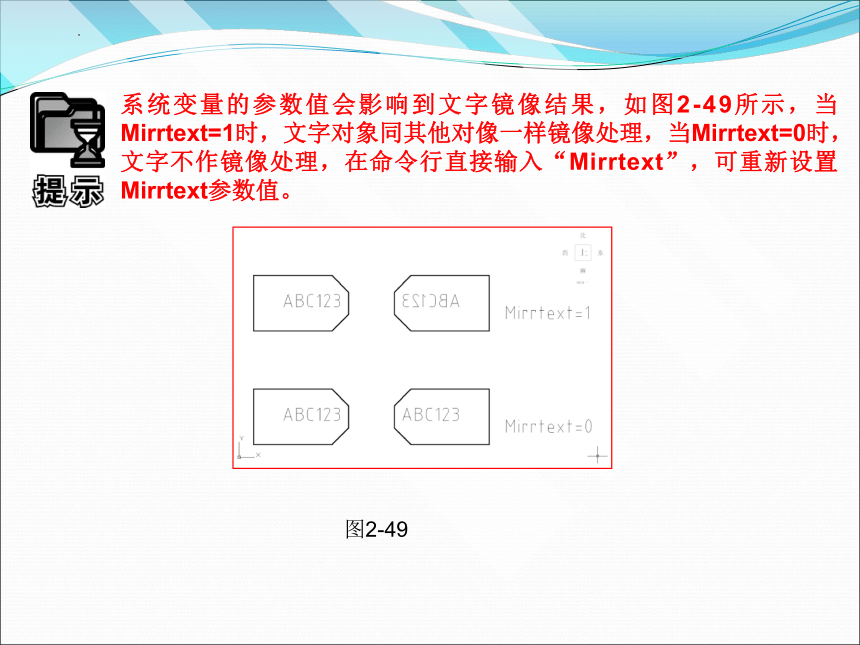

系统变量的参数值会影响到文字镜像结果，如图2-49所示，当Mirrtext=1时，文字对象同其他对像一样镜像处理，当Mirrtext=0时，文字不作镜像处理，在命令行直接输入“Mirrtext”，可重新设置Mirrtext参数值。
图2-49

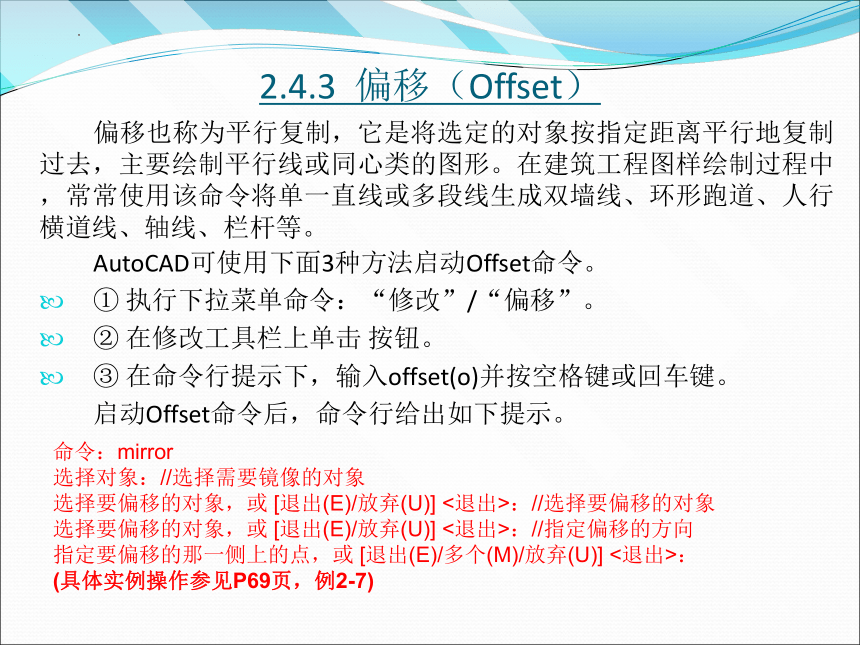

2.4.3 偏移（Offset）
偏移也称为平行复制，它是将选定的对象按指定距离平行地复制过去，主要绘制平行线或同心类的图形。在建筑工程图样绘制过程中，常常使用该命令将单一直线或多段线生成双墙线、环形跑道、人行横道线、轴线、栏杆等。
AutoCAD可使用下面3种方法启动Offset命令。
① 执行下拉菜单命令：“修改”/“偏移”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入offset(o)并按空格键或回车键。
启动Offset命令后，命令行给出如下提示。
命令：mirror
选择对象：//选择需要镜像的对象
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>：//选择要偏移的对象
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>：//指定偏移的方向
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>：
(具体实例操作参见P69页，例2-7)

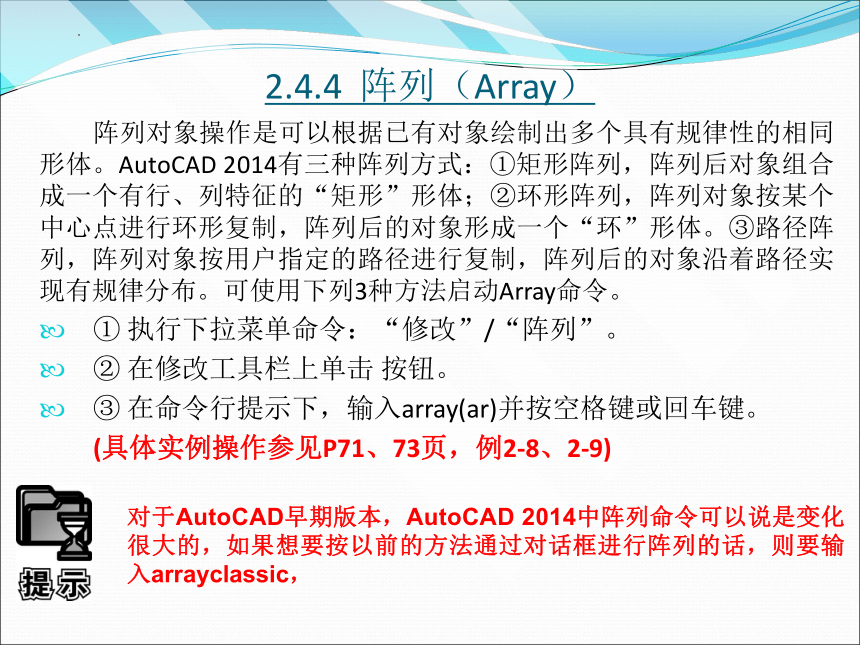

2.4.4 阵列（Array）
阵列对象操作是可以根据已有对象绘制出多个具有规律性的相同形体。AutoCAD 2014有三种阵列方式：①矩形阵列，阵列后对象组合成一个有行、列特征的“矩形”形体；②环形阵列，阵列对象按某个中心点进行环形复制，阵列后的对象形成一个“环”形体。③路径阵列，阵列对象按用户指定的路径进行复制，阵列后的对象沿着路径实现有规律分布。可使用下列3种方法启动Array命令。
① 执行下拉菜单命令：“修改”/“阵列”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入array(ar)并按空格键或回车键。
(具体实例操作参见P71、73页，例2-8、2-9)
对于AutoCAD早期版本，AutoCAD 2014中阵列命令可以说是变化很大的，如果想要按以前的方法通过对话框进行阵列的话，则要输入arrayclassic，

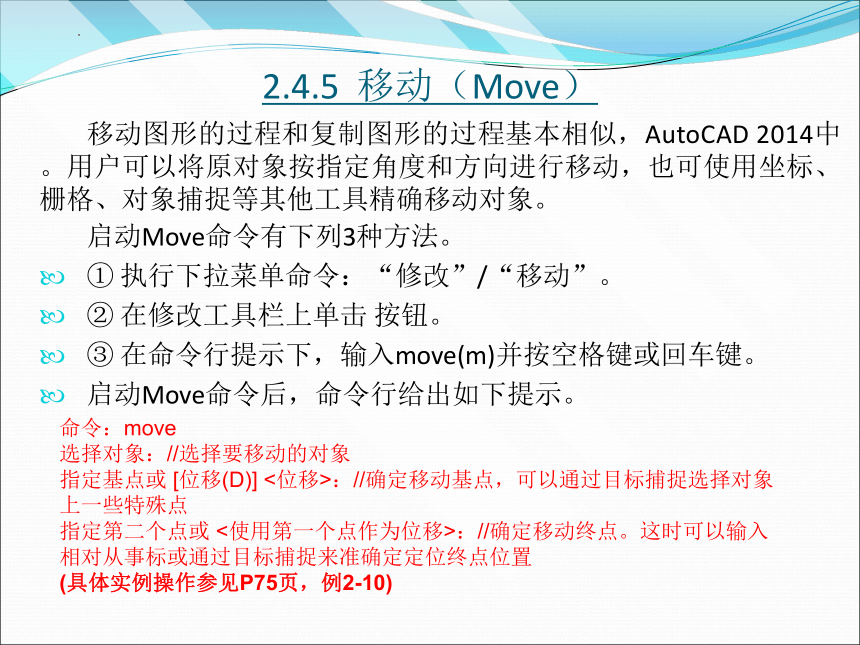

2.4.5 移动（Move）
移动图形的过程和复制图形的过程基本相似，AutoCAD 2014中。用户可以将原对象按指定角度和方向进行移动，也可使用坐标、栅格、对象捕捉等其他工具精确移动对象。
启动Move命令有下列3种方法。
① 执行下拉菜单命令：“修改”/“移动”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入move(m)并按空格键或回车键。
启动Move命令后，命令行给出如下提示。
命令：move
选择对象：//选择要移动的对象
指定基点或 [位移(D)] <位移>：//确定移动基点，可以通过目标捕捉选择对象上一些特殊点
指定第二个点或 <使用第一个点作为位移>：//确定移动终点。这时可以输入相对从事标或通过目标捕捉来准确定定位终点位置
(具体实例操作参见P75页，例2-10)

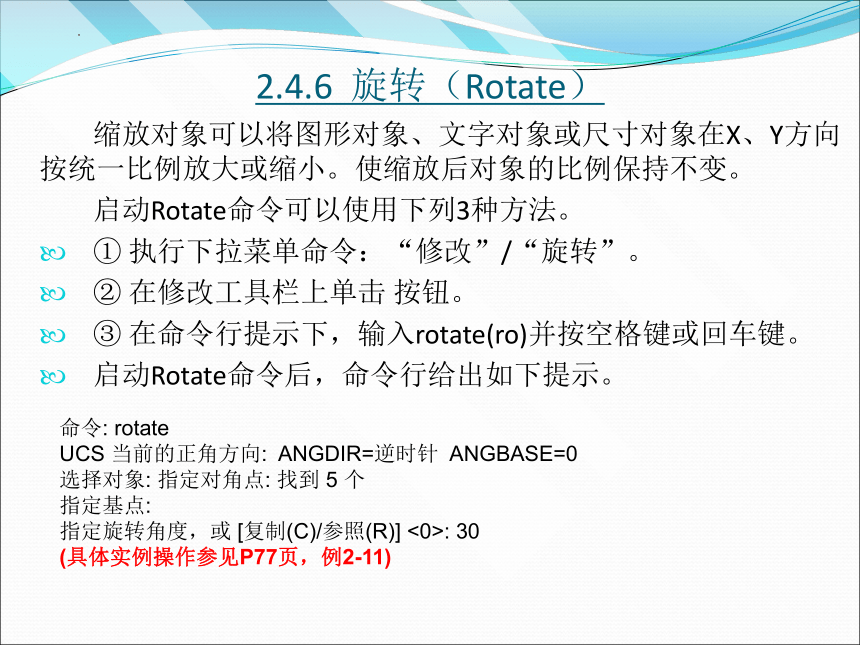

2.4.6 旋转（Rotate）
缩放对象可以将图形对象、文字对象或尺寸对象在X、Y方向按统一比例放大或缩小。使缩放后对象的比例保持不变。
启动Rotate命令可以使用下列3种方法。
① 执行下拉菜单命令：“修改”/“旋转”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入rotate(ro)并按空格键或回车键。
启动Rotate命令后，命令行给出如下提示。
命令: rotate
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象: 指定对角点: 找到 5 个
指定基点:
指定旋转角度，或 [复制(C)/参照(R)] <0>: 30
(具体实例操作参见P77页，例2-11)
2.4.7 按比例缩放（Scale）
缩放对象可以将图形对象、文字对象或尺寸对象在X、Y方向按统一比例放大或缩小。使缩放后对象的比例保持不变。
启动Scale命令可以使用下列3种方法。
① 执行下拉菜单命令：“修改”/“缩放”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入scale(sc)并按空格键或回车键。
启动Rotate命令后，命令行给出如下提示。
命令：scale
选择对象：//选择要进行比例缩放的对象
指定基点：//确定缩放的基点
指定比例因子或 [复制(C)/参照(R)]：//输入比例系数
(具体实例操作参见P78页，例2-11)
2.4.8 拉伸对象（Stretch）
拉抻操作则是将对象沿着指定的方向和角度进行拉长或缩短，在操作过程中，只能以交叉窗方式选择对象，与窗口相交的对象（包括包含在内的）通过改变窗口内夹点位置的方式改变对象的形状。窗口内的对象仅发生位置的变化，而不发生形状的变化。
拉伸的命令是Stretch，可以使用下列3种方法启动Stretch命令。
① 执行下拉菜单命令：“修改”/“拉伸”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入stretch(s)并按空格键或回车键。
启动Stretch命令后，命令行给出如下提示。
命令：stretch
以交叉窗口或交叉多边形选择要拉伸的对象...
选择对象：//要以交叉选的方式选择要拉伸的对象，然后按空格键
指定对角点：找到31个
指定基点或 [位移(D)] <位移>：
指定第二个点或 <使用第一个点作为位移>：
(具体实例操作参见P79页，例2-13，见下页)
2.4.8 拉伸对象（Stretch）
【例2-13】对图2-59（a）所示图形对象执行拉伸命令。操作过程如下。
图2-59
命令: stretch
以交叉窗口或交叉多边形选择要拉伸的对象...
选择对象: 指定对角点: 找到 31 个
选择对象:
指定基点或 [位移(D)] <位移>:
指定第二个点或 <使用第一个点作为位移>: 1000
操作执行后，结果如图2-59（b）所示。
拉伸命令要注意：①必须采用“交叉窗口”选择，即从右到左选择。
②选择的范围很关键，如果将对象全部选中，则对象将执行“移动”操作，一般这个操作是针对的是选择部分对象的拉伸操作。
2.4.9 修剪（Trim）
AutoCAD提供了Trim命令，可以方便快速地对图形对象进行修剪，该命令要求用户首先定义一个剪切边界，然后再用此边界去剪对象的一部分。
修剪的命令是Trim，可以使用下列3种方法启动Trim命令。
① 执行下拉菜单命令：“修改”/“修剪”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入trim(tr)并按空格键或回车键。
启动Trim命令后，命令行给出如下提示。
命令：trim
选择剪切边...
选择对象或 <全部选择>：//选择对象作为剪切边界。可连续选多个对象作为边界，选择完毕后空格或回车键，也可以直接按空格或回车键
选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：//选取要剪切对象的被剪切部分，将其剪掉。按空格键即可退出命令
(具体实例操作参见P81页，例2-14)
2.4.10 延伸（Extend）
AutoCAD提供了Extend命令，可以方便快速地对图形对象进行延伸，该命令要求用户首先定义一个剪切边界，然后再用此边界去剪对象的一部分。
启动Extend命令可以使用下列3种方法。
① 执行下拉菜单命令：“修改”/“延伸”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入extend(ex)并按空格键或回车键。
启动Extend命令后，命令行给出如下提示。
命令：extend
选择边界的边...
选择对象或 <全部选择>：选择作为边界的目标。可以是直线、弧、多段线、椭圆、椭圆弧。
选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或[栏选](F)/窗交(C)/投影(P)/边(E)/放弃(U)]：选择先延伸的对象。
(具体实例操作参见P83页，例2-15)
2.4.11 倒角（Chamfer）
倒角就是在两条非平行线之间快速创建直线。倒角既可以输入每条边的倒角距离，也可以指定某条边上的倒角的长度及与此边的夹角。
可以使用下列3种方法启动圆角Chamfer命令
① 执行下拉菜单命令：“修改”/“倒角”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入chamfer(cha)并按空格键或回车键。
启动Chamfer命令后，命令行给出如下提示。
命令:chamfer
(“修剪”模式) 当前倒角距离 1 = 0.0000，距离 2 = 0.0000
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:选择第二条直线，或按住 Shift 键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]:
(具体实例操作参见P84页，例2-16)
2.4.12 圆角（Fillet）
圆角就是在两条非平行线之间快速创建圆弧。也就是通过一个指定半径的圆弧来光滑地连接两个对象。
圆角的命令是Fillet，可以使用下列3种方法启动Fillet命令。
① 执行下拉菜单命令：“修改”/“圆角”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入fillet(f)并按空格键或回车键。
启动Chamfer命令后，命令行给出如下提示。
命令:fillet
当前设置: 模式 = 修剪，半径 = 0.0000
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
选择第二个对象，或按住 Shift 键选择对象以应用角点或 [半径(R)]:
(具体实例操作参见P86页，例2-17)
2.4.13 打断（Break）
打断（Break）命令可以把存在的对象（大部分指线性对象）切割成两部分或删除对象的一部分。
打断的命令是Break，可以使用下列3种方法启动Break命令。
① 执行下拉菜单命令：“修改”/“打断”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入break(br)并按空格键或回车键。
启动Break命令后，命令行给出如下提示
命令:break
选择对象:选择需要打断的对象
指定第二个打断点 或 [第一点(F)]://选择二点，第一点会在选择对象是默认选中
本命令Break的操作分两步：①选择要打断的对象。②是确定要打断的第一、第二点。
(具体实例操作参见P87页，例2-18)
2.4.14 合并（Join）
合并对象操作可以将多个对象合并成一个完整的对象。
可以使用下列3种方法启动join命令。
① 执行下拉菜单命令：“修改”/“合并”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入join(j)并按空格键或回车键。
启动join命令后，执行过程如下。
命令:join
选择源对象或要一次合并的多个对象:
选择要合并的对象:
2.4.15 光顺曲线（Blend）
光顺曲线是AutoCAD 2014新增加的修改工具，光顺曲线主要是可以在两条选定的直线或曲线之间的间隙中创建样条曲线。
可以使用下列3种方法启动Blend命令。
① 执行下拉菜单命令：“修改”/“光顺曲线”。
② 在修改工具栏上单击 按钮。
③ 在命令行提示下，输入blend(bl)并按空格键或回车键。
启动Blend命令后，执行过程如下。
命令:blend
连续性 = 相切
选择第一个对象或 [连续性(CON)]://选择第一条曲线，如果选“连续性(CON)”会有提示：
输入连续性 [相切(T)/平滑(S)] <相切>//默认为相切模式
选择第二个点: //选择第二条曲线
(具体实例操作参见P88页，例2-19)
2.4.16 分解（炸开）（Explode）
移动图形的过程和复制图形的过程基本相似，AutoCAD 2014中。用户可以将原对象按指定角度和方向进行移动，也可使用坐标、栅格、对象捕捉等其他工具精确移动对象。
分解对象可以将合成对象分解为其他部件对象。在AutoCAD中，图块是一个相对独立的整体，是一组图形实体的集合。因此，用户无法单独编辑图块内部的实体，只能对图块本身进行编辑操作。AutoCAD提供了Explode命令用于炸开图块。从而使其所属的图形实体成为可编辑的单独实体。AutoCAD 2014中分解命令有两个：Explode和Xplode。
分解（炸开）的命令是Explode，可以使用下列3种方法启动。
该命令执行命令后，就会将对象分解成单个的图形。
在AutoCAD中多线、多段线、矩形、多边形都是由几个基本的图形元素组成的集合体，“分解”命令对它也适用。如果多段线(Pline)被定义了线宽，在执行分解命令后，线宽参数将不再起作。
2.4.17 夹点编辑
用户在不执行任何命令的情况下，选择了某个对象后，所选对象呈虚线显示状态，而且被选对象上将出现一些小的蓝色正方形框，这些正方形框被称为“夹点”（Grips）。
夹点是图形对象的特征点。每个图形对象都有其各自的特征点——夹点，如图2-73所示。列出了常见图形的夹点位置。例如，直线对象的夹点有三个，两个端点和一个中点；多段线的夹点是每段的两个端点；尺寸标注的夹点有五个，左右线的两点夹点，标注文字处有一个夹点。圆也有五个夹点，一个圆心和四个象限点。
图2-73
2.4.17 夹点编辑
当光标经过夹点时，AutoCAD自动将光标与夹点精确对齐，从而可得到图形的精确位置。光标与夹点对齐后单击左键可选中夹点，并可进一步进行移动、镜像、旋转、比例缩放、拉伸和复制等操作。
夹点具有温点和热点两种状态。可以通过夹点的形状和颜色来判断。首次选择对象时，夹点显示为“蓝色实心”小方框，此时为“温点”状态，再次点选呈现温点状态的夹点，夹点被激活并显示为“红色实心”小方框，些时为“热点”状态。
夹点处于“热点”状态时才能进行编辑。夹点编辑包括移动、镜像、缩放、拉伸五种编辑操作。在热夹点处右击，将弹出如图2-74所示的快捷菜单。
图2-74
