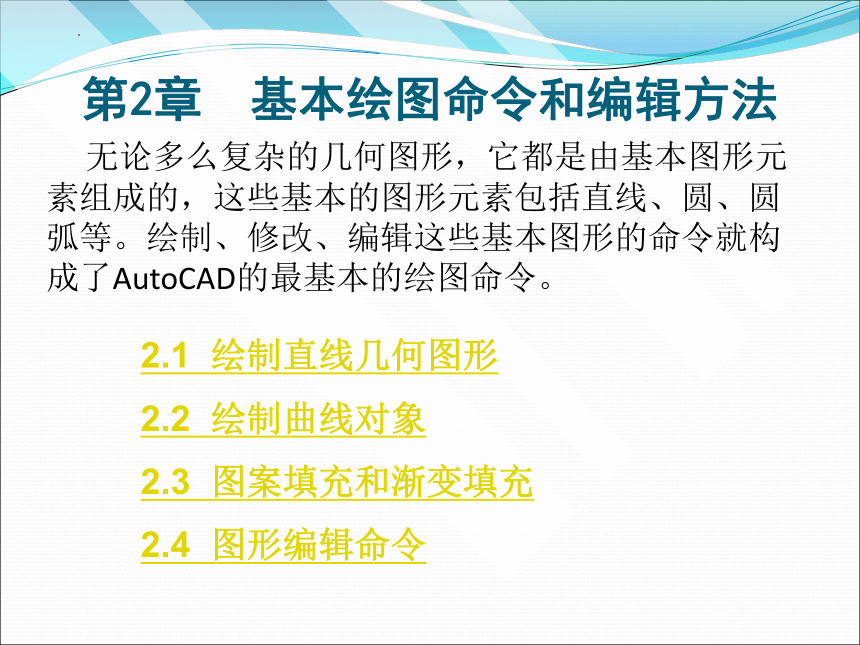

第2章 基本绘图命令和编辑方法
无论多么复杂的几何图形，它都是由基本图形元素组成的，这些基本的图形元素包括直线、圆、圆弧等。绘制、修改、编辑这些基本图形的命令就构成了AutoCAD的最基本的绘图命令。
2.1 绘制直线几何图形
2.2 绘制曲线对象
2.3 图案填充和渐变填充
2.4 图形编辑命令

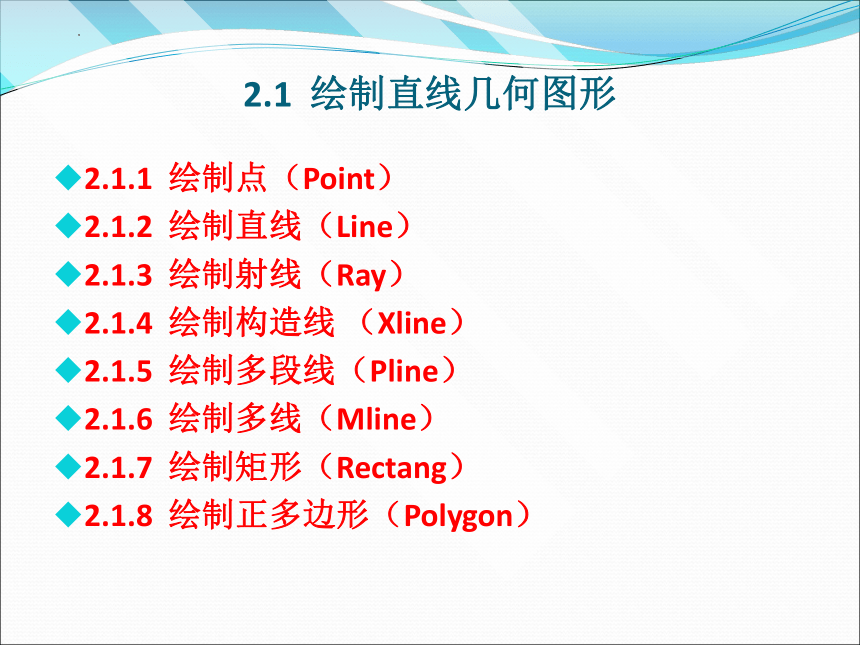

2.1.1 绘制点（Point）
2.1.2 绘制直线（Line）
2.1.3 绘制射线（Ray）
2.1.4 绘制构造线 （Xline）
2.1.5 绘制多段线（Pline）
2.1.6 绘制多线（Mline）
2.1.7 绘制矩形（Rectang）
2.1.8 绘制正多边形（Polygon）
2.1 绘制直线几何图形

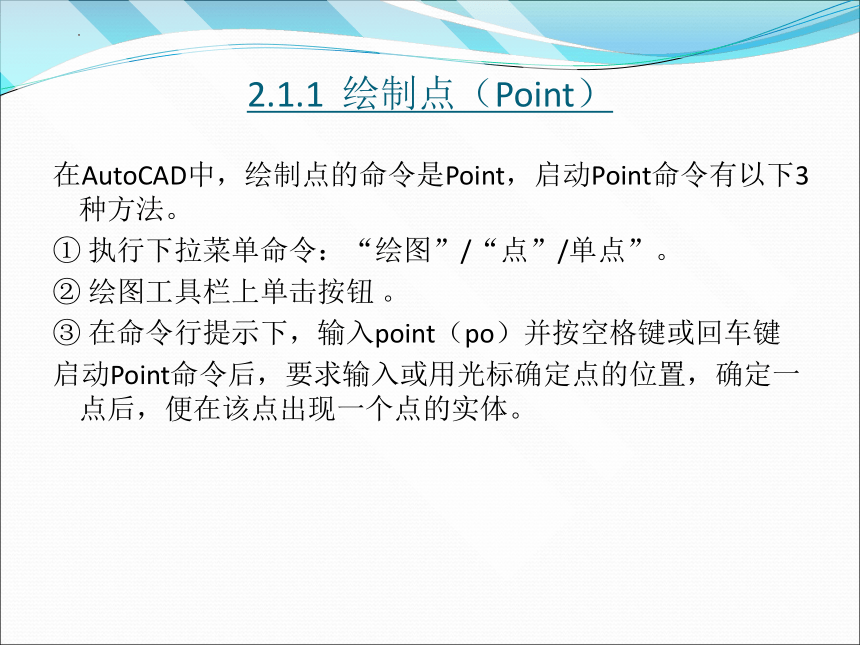

2.1.1 绘制点（Point）
在AutoCAD中，绘制点的命令是Point，启动Point命令有以下3种方法。
① 执行下拉菜单命令：“绘图”/“点”/单点”。
② 绘图工具栏上单击按钮 。
③ 在命令行提示下，输入point（po）并按空格键或回车键
启动Point命令后，要求输入或用光标确定点的位置，确定一点后，便在该点出现一个点的实体。

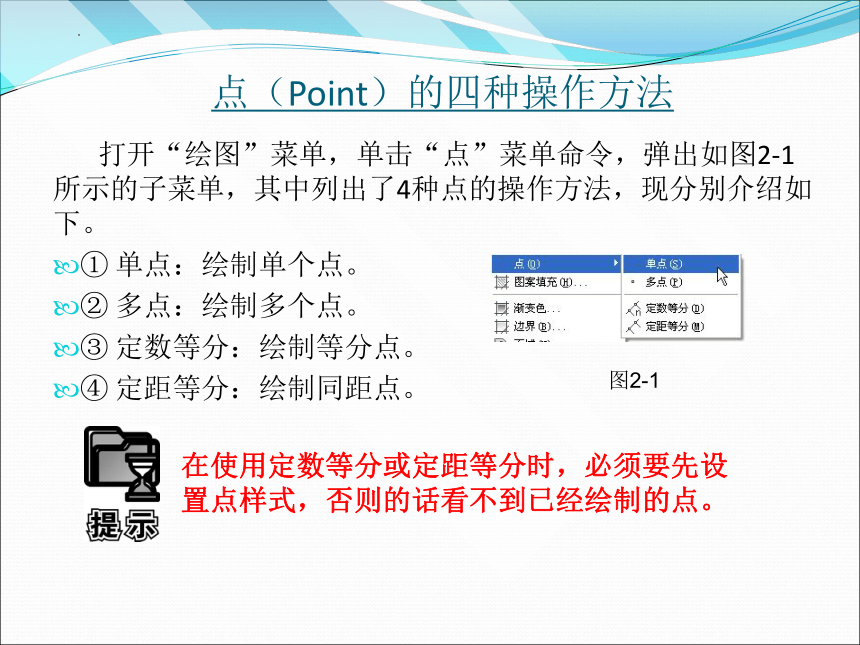

点（Point）的四种操作方法
打开“绘图”菜单，单击“点”菜单命令，弹出如图2-1所示的子菜单，其中列出了4种点的操作方法，现分别介绍如下。
① 单点：绘制单个点。
② 多点：绘制多个点。
③ 定数等分：绘制等分点。
④ 定距等分：绘制同距点。
图2-1
在使用定数等分或定距等分时，必须要先设置点样式，否则的话看不到已经绘制的点。

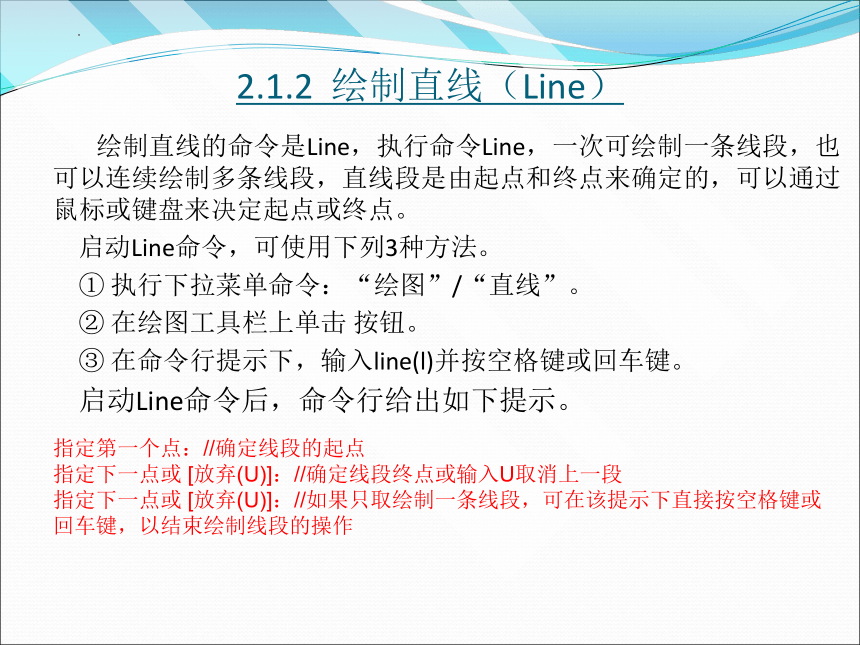

2.1.2 绘制直线（Line）
绘制直线的命令是Line，执行命令Line，一次可绘制一条线段，也可以连续绘制多条线段，直线段是由起点和终点来确定的，可以通过鼠标或键盘来决定起点或终点。
启动Line命令，可使用下列3种方法。
① 执行下拉菜单命令：“绘图”/“直线”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入line(l)并按空格键或回车键。
启动Line命令后，命令行给出如下提示。
指定第一个点：//确定线段的起点
指定下一点或 [放弃(U)]：//确定线段终点或输入U取消上一段
指定下一点或 [放弃(U)]：//如果只取绘制一条线段，可在该提示下直接按空格键或回车键，以结束绘制线段的操作

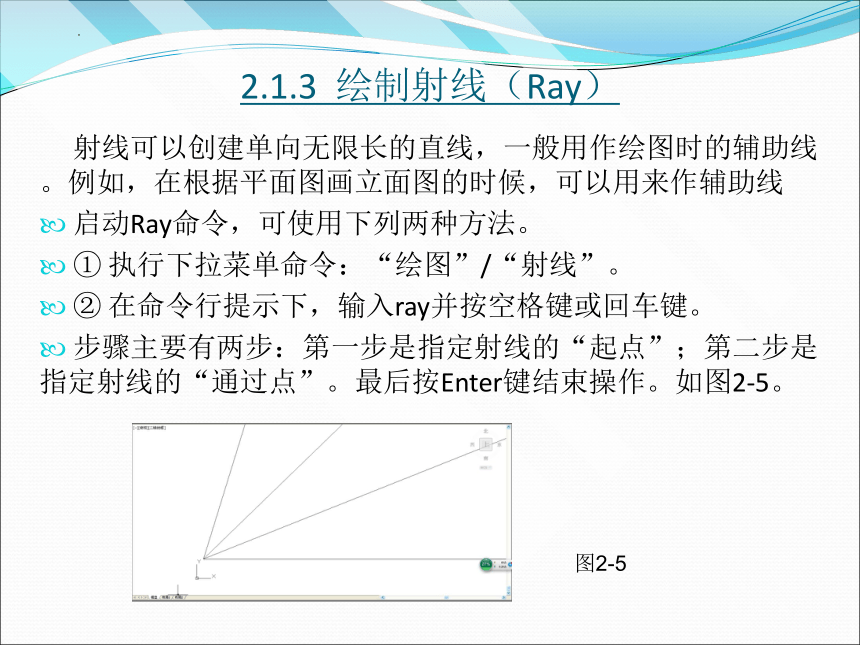

2.1.3 绘制射线（Ray）
射线可以创建单向无限长的直线，一般用作绘图时的辅助线。例如，在根据平面图画立面图的时候，可以用来作辅助线
启动Ray命令，可使用下列两种方法。
① 执行下拉菜单命令：“绘图”/“射线”。
② 在命令行提示下，输入ray并按空格键或回车键。
步骤主要有两步：第一步是指定射线的“起点”；第二步是指定射线的“通过点”。最后按Enter键结束操作。如图2-5。
图2-5

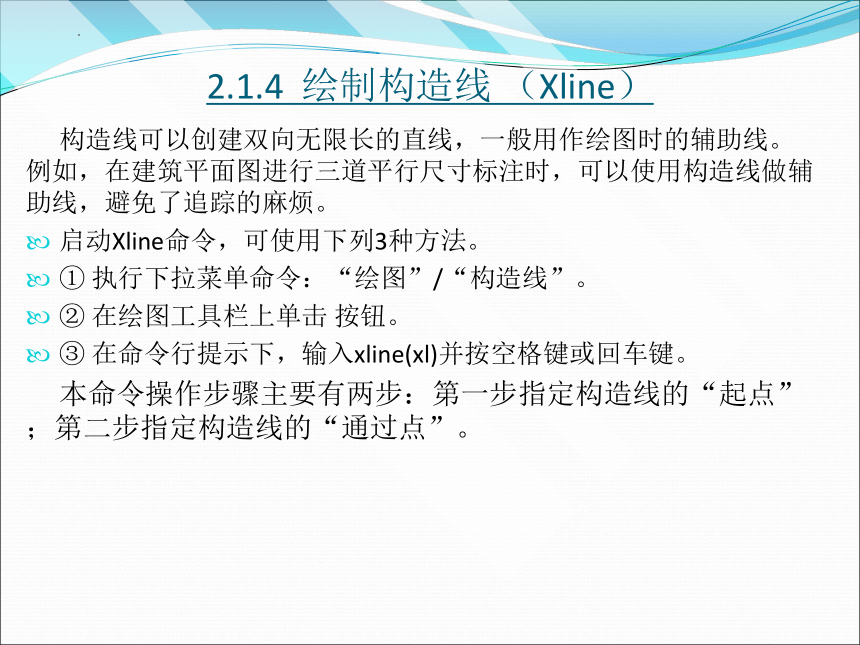

2.1.4 绘制构造线 （Xline）
构造线可以创建双向无限长的直线，一般用作绘图时的辅助线。例如，在建筑平面图进行三道平行尺寸标注时，可以使用构造线做辅助线，避免了追踪的麻烦。
启动Xline命令，可使用下列3种方法。
① 执行下拉菜单命令：“绘图”/“构造线”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入xline(xl)并按空格键或回车键。
本命令操作步骤主要有两步：第一步指定构造线的“起点”；第二步指定构造线的“通过点”。
2.1.5 绘制多段线（Pline）
1．绘制多段线（Pline）
多段线（也可以称为多义线），是由等宽或不等宽的、连续的线段和圆弧线组成的一个复合实体。
启动Pline命令，可使用下列3种方法。
① 执行下拉菜单：“绘图”/“构造线”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入pline(pl)并按空格键或回车键。
Pline命令执行后，会在命令行中出现以下提示信息。
[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：
多段线的几个参数的功能意义如下。
① 圆弧(A)：该参数控制由绘制直线状态切换到绘制曲线状态。
② 半宽(H)、宽度(W)：这两个参数用来定义多段线的宽度。
③ 长度(L)：在与前一线段相同的角度方向上绘制指定长度的直线段。如果前一线段是圆弧，那么AutoCAD绘制与该圆弧相切的新线段。
④ 放弃(U)：删除最近一次添加到多线段上的线段。(具体操作参见P40页，例2-1)
2.1.5 绘制多段线（Pline）
2．多段线编辑（Pedit）
多段线编辑（Pedit）执行方式有下面3种。
① 执行下拉菜单命令：“绘图”/“对象”/“多段线”。
② 在修改工具栏Ⅱ上单击按钮 。
③ 在命令行提示下，输入pedit(pe）按空格键或回车键。
在工程图绘图过程中，常常遇到要将普通直线转成多段线，普通直线转成圆弧、样条曲线，也可以通过这个命令把一些直线合并成一个整体。我们可以用多段线编辑命令Pedit将图2-9（a）中的普通矩形变成加粗的矩形，也可以将图2-9（a）所示的三角形中的三条直线变为带有宽度的封闭的样条曲线，结果如图2-9（b）所示。
（a） （b）
图2-9
（a）
（b）
2.1.6 绘制多线（Mline）
1．绘制多线
多线是AutoCAD提供的一种比较特殊的图形对象，一条多线中可由1～16条平行线组成，绘制多线的命令是Mline。多线在建筑绘图中有广泛用于绘制墙线、平面窗户等图形。
启动Mline命令，可使用下列两种方法。
① 执行下拉菜单命令：“绘图”/“多线”。
② 在命令行提示下，输入mline(ml)并按空格键或回车键。
多线命令执行后，命令窗口将显示以下提示：
① 对正(J)。对正参数用于确定多线的绘制方式，即多线与绘制时光标点之间的关系。一般为上(T)/无(Z)/下(B)
② 比例(S)。本选项用于确定绘制多线的宽度
③ 样式(ST)。本选项用于选择已定义过的多线样式。默认时为“STANDARD”，即双平行线样式。如果选择新样式，需要先定义新的多线样式。
2.1.6 绘制多线（Mline）
2．创建多线样式
AutoCAD中只提供“STANDARD”一种样式，用户可以根据需要自行创新的多线样式。下面以“240墙”为例，说明多线的创建过程。
① 执行“格式”/“多线样式”菜单命令，弹出“多线样式”对话框，如图2-12所示。
(具体操作参见P43页，创建多线样式)
2.1.6 绘制多线（Mline）
3．编辑多线命令（Mledit）
启动Mledit命令，可使用下列3种方法。
① 执行下拉菜单命令：“修改”/“对象”/“多线”。
② 在命令行提示下，输入mledit并按空格键或回车键。
③ 双击多线对象。
上述三种方法执行命令后，弹出图2-20所示的“多线编辑工具”对话框。该对话框中提供了四大类12种编辑方式(最常用的是“T形打开”)
(具体实例操作参见P48页，例2-2)
图2-20
2.1.7 绘制矩形（Rectang）
绘制矩形的命令是Rectang。启动Rectang命令有以下3种方法。
① 执行下拉菜单命令：“绘图”/“构造线”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入rectang z(rec)并按空格键或回车键
启动Rectang命令后，命令行给出如下提示。
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：
确定了第一个角点后，出现提示：
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]：
(具体实例操作参见P50页，例2-3)
2.1.8 绘制正多边形（Polygon）
绘制正边形的命令是Polygon。启动Polygon命令有以下3种方法。
① 执行下拉菜单命令：“绘图”/“正多边形”。
② 在绘图工具栏上单击 按钮。
③ 在命令行提示下，输入polygon（pol)并按空格键或回车键。
正多边形是由最少三条，至多1024条长度相等的边组成的封闭多段线。
2.1.8 绘制正多边形（Polygon）
绘制正多边形有下面3种方法。(具体操作参见P51页)
1．内接法画正多边（已知中心至顶点的距离）(如图2-27-a)
2．外切法画正多边（已知中心至边的距离） (如图2-27-b)
3．由边长确定正多边形(如图2-27-c)
图2-27
（a）
（b）
（c）
（c）
