(共16张PPT)

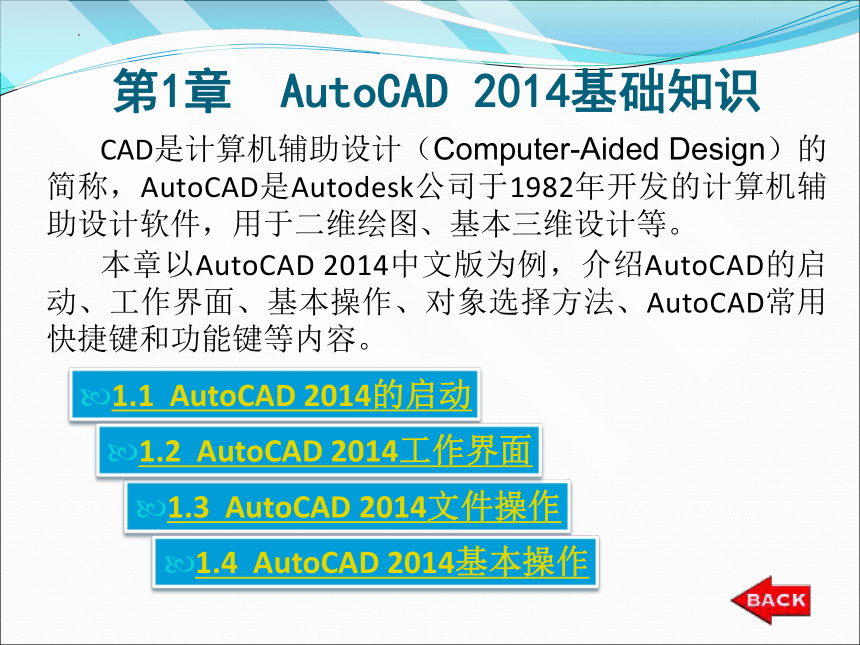

第1章 AutoCAD 2014基础知识
CAD是计算机辅助设计（Computer-Aided Design）的简称，AutoCAD是Autodesk公司于1982年开发的计算机辅助设计软件，用于二维绘图、基本三维设计等。
本章以AutoCAD 2014中文版为例，介绍AutoCAD的启动、工作界面、基本操作、对象选择方法、AutoCAD常用快捷键和功能键等内容。
1.1 AutoCAD 2014的启动
1.3 AutoCAD 2014文件操作
1.2 AutoCAD 2014工作界面
1.4 AutoCAD 2014基本操作

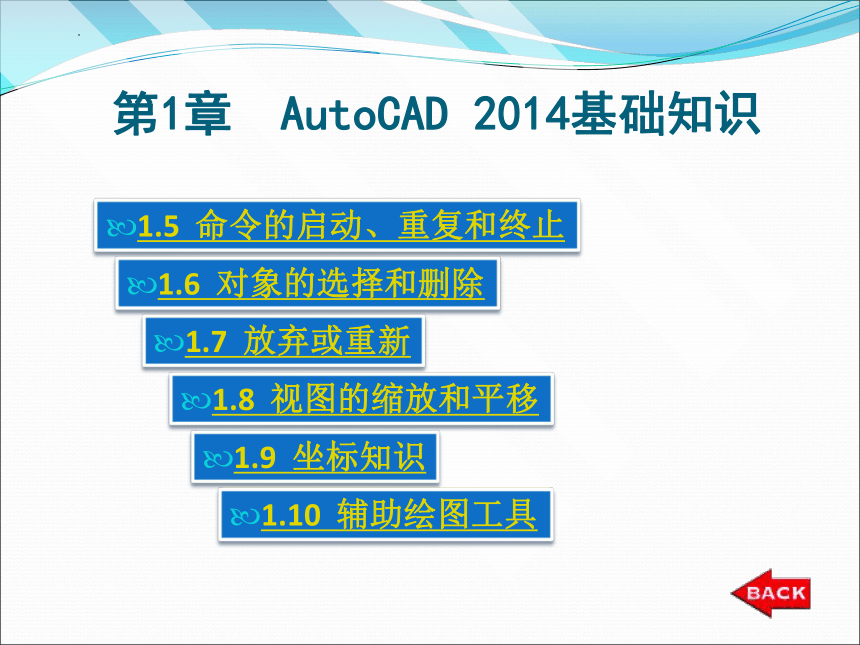

第1章 AutoCAD 2014基础知识
1.5 命令的启动、重复和终止
1.6 对象的选择和删除
1.7 放弃或重新
1.8 视图的缩放和平移
1.9 坐标知识
1.10 辅助绘图工具
1.7 放弃（Undo）或重新（Redo）
在绘图操作中，错误或不慎的操作是不可避免的。例如，在执行上一节的删除操作时，错误地删除了不该删除的对象，那么还有机会恢复操作之前的状态吗？答案是肯定的。
（1）U和Undo命令
AutoCAD提供了取消已执行的命令：U命令和Undo命令，这些命令可以采用下面的方法执行。
① 执行下拉菜单命令：“编辑”/“放弃”。
② 单击工具按钮：“标准”/ 。
③ 命令行：“U”和“undo”。
④ 快捷键命令：Ctrl+Z。
从命令行直接输入“U”和“undo”，其执行效果是不同的。“U”命令的功能是一次只取能取消最后一次所进行的操作。
“Undo”命令可以一次取消已进行的一个或多个操作。
1.7 放弃（Undo）或重新（Redo）

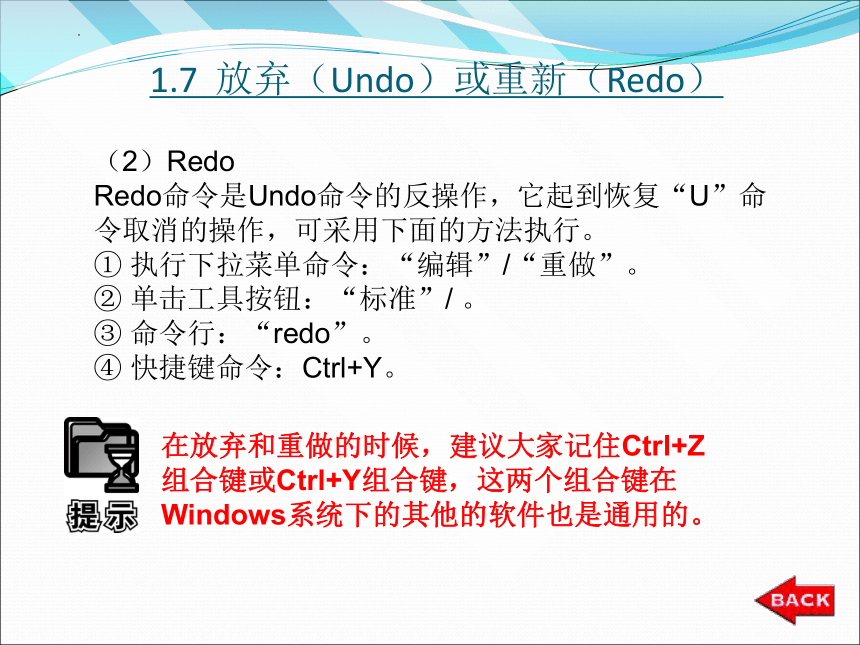

（2）Redo
Redo命令是Undo命令的反操作，它起到恢复“U”命令取消的操作，可采用下面的方法执行。
① 执行下拉菜单命令：“编辑”/“重做”。
② 单击工具按钮：“标准”/ 。
③ 命令行：“redo”。
④ 快捷键命令：Ctrl+Y。
在放弃和重做的时候，建议大家记住Ctrl+Z组合键或Ctrl+Y组合键，这两个组合键在Windows系统下的其他的软件也是通用的。

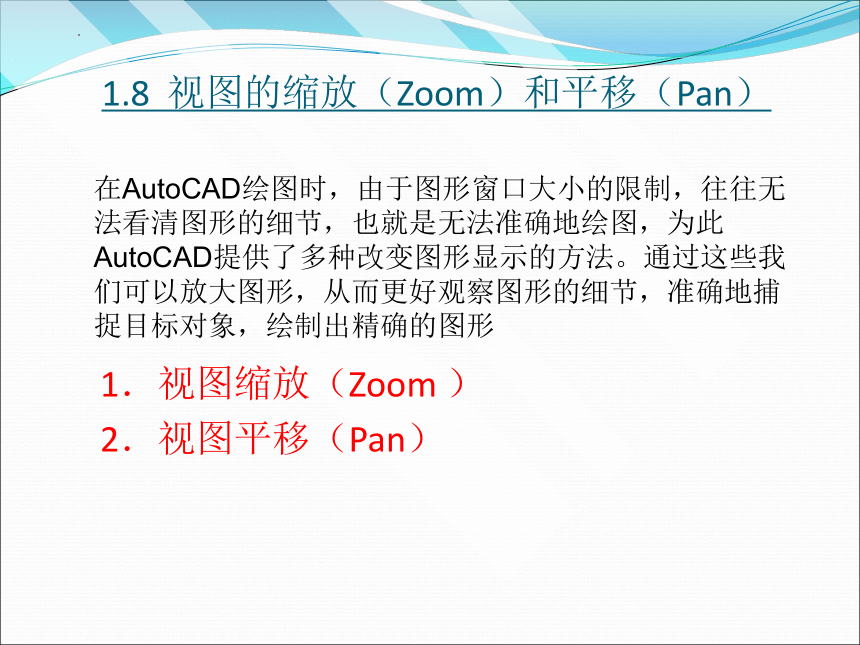

1.8 视图的缩放（Zoom）和平移（Pan）
1．视图缩放（Zoom ）
2．视图平移（Pan）
在AutoCAD绘图时，由于图形窗口大小的限制，往往无法看清图形的细节，也就是无法准确地绘图，为此AutoCAD提供了多种改变图形显示的方法。通过这些我们可以放大图形，从而更好观察图形的细节，准确地捕捉目标对象，绘制出精确的图形

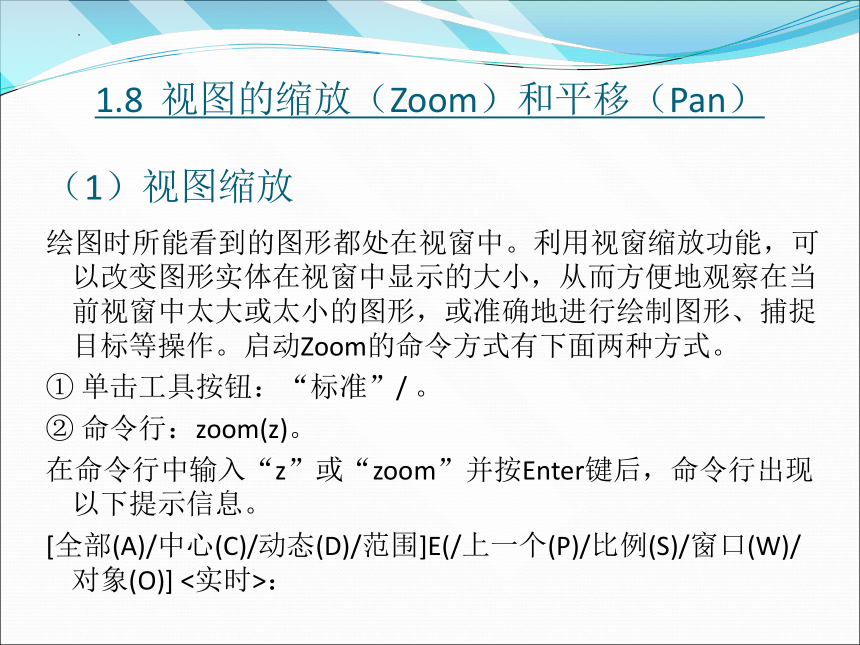

（1）视图缩放
绘图时所能看到的图形都处在视窗中。利用视窗缩放功能，可以改变图形实体在视窗中显示的大小，从而方便地观察在当前视窗中太大或太小的图形，或准确地进行绘制图形、捕捉目标等操作。启动Zoom的命令方式有下面两种方式。
① 单击工具按钮：“标准”/ 。
② 命令行：zoom(z)。
在命令行中输入“z”或“zoom”并按Enter键后，命令行出现以下提示信息。
[全部(A)/中心(C)/动态(D)/范围]E(/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>：
1.8 视图的缩放（Zoom）和平移（Pan）

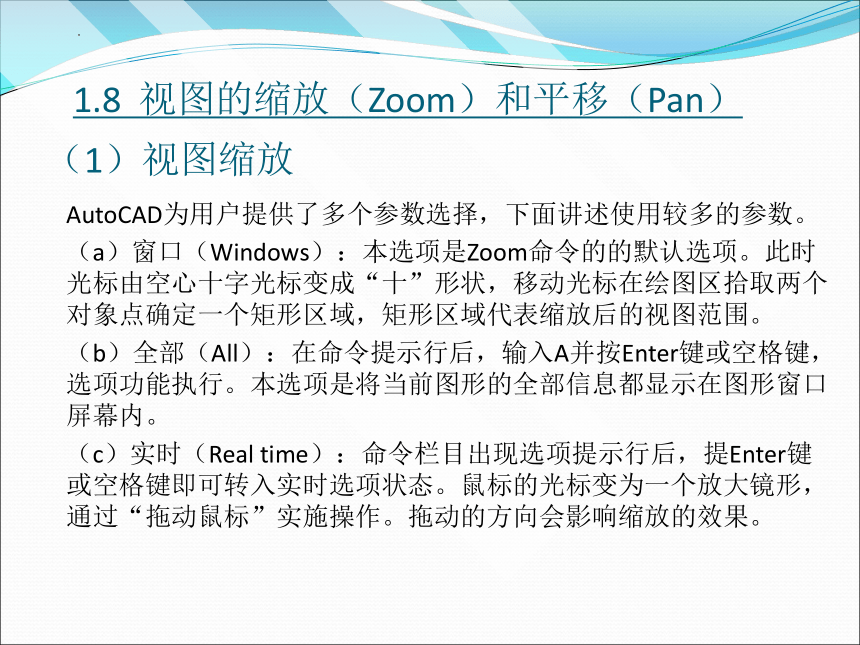

AutoCAD为用户提供了多个参数选择，下面讲述使用较多的参数。
（a）窗口（Windows）：本选项是Zoom命令的的默认选项。此时光标由空心十字光标变成“十”形状，移动光标在绘图区拾取两个对象点确定一个矩形区域，矩形区域代表缩放后的视图范围。
（b）全部（All）：在命令提示行后，输入A并按Enter键或空格键，选项功能执行。本选项是将当前图形的全部信息都显示在图形窗口屏幕内。
（c）实时（Real time）：命令栏目出现选项提示行后，提Enter键或空格键即可转入实时选项状态。鼠标的光标变为一个放大镜形，通过“拖动鼠标”实施操作。拖动的方向会影响缩放的效果。
（1）视图缩放
1.8 视图的缩放（Zoom）和平移（Pan）
使用AutoCAD绘图时，当前图形文件中所有图形实体并不一定全部显示在屏幕内，如果想查看当前屏幕外的实体，又要保持当前的视图的比例，可以使用平移命令Pan，平移Pan命令启动的方法有下面3种。
① 执行下拉菜单命令：“视图”/“平移”/“实时”。
② 单击工具按钮：“标准”/ 。
③ 命令行：pan(p）。
命令执行后，鼠标变为“手”形光标。按住鼠标左键并拖动，可以前后左右平移视图。
用户可以按Esc键和Enter键，结束平移状态，也可以从单击右键显示快捷菜单选择“退出”。
（2）视图平移
1.8 视图的缩放（Zoom）和平移（Pan）
1.9.1 坐标系统
1.9 坐标知识
1.9.1 坐标系统
1．世界坐标系
世界坐标系(WCS）是AutoCAD打开时默认的基本坐标系，也称为通用坐标系。坐标符号如图1-28（a）所示。本图标是一个平面坐标系统，水平方向代表X坐标轴，竖起方向代表Y坐标轴。
图1-28(a)
1.9.1 坐标系统
1.9.1 坐标系统
2．用户坐标系
用户坐标系（UCS）是由用户定义的坐标系，坐标符号如图1-28（b）所示。对于一些复杂的图形，用户自定义坐标系原点位置和坐标轴方向，创建一个适合当前图形绘制的UCS坐标系，使操作更加方便。
图1-28(b)
任何简单或复杂的图形，都是由不同位置的点，以及点与点之间的连接线（直线或弧线）组合而成的。所以确定图形中的各点的位置，是首先要学习的内容。
AutoCAD确定点的位置一般可以采用以下3种方法。
① 在绘图窗口中单击鼠标左键确定点的位置。
② 在目标捕捉方式下，捕捉一些已有图形的特征点，如端点、中心、圆心等。
③ 用键盘输入点的坐标，精确地确定点的位置。
1.9.2 坐标表达
绘制图形时，如何精确地输入点的坐标是绘图的关键，经常采用的精确定位坐标点的方法有四种方式，即：
（1）绝对坐标
（2）相对坐标
（3）绝对极坐标
（4）相对极坐标
1.9.2 坐标输入方法
1．绝对直角坐标
绝对直角坐标是以当前坐标原点为输入坐标值的基准点，输入的点的坐标值都是相对于坐标系原点（0，0，0）的位置而确定的。例如，图1-29所示的点A（12，20）、点B（22，35）、点C（40，20）都属于绝对直角坐标。
例如，绘制图1-29（a）所示线段AB，已知点A、点B绝坐标值分别为点A（12，20）、点B（22，35），绘制直线AB时，命令操作步骤如下。
命令:line
指定第一点: 12,20
指定下一点或 [放弃(U)]:22,35
图1-29（a）
2．相对直角坐标
相对直角坐标是以前一个输入点为输入坐标值的参考点，输入点的坐标值是以前一点为基准而确定的。用户可以用@X，Y的方式输入相对直角坐标。@表示相对，X，Y表示位移。
图1-29（b）
例如，图1-29（b）中点D坐标，也可以表示为@30，0，表示点D相对于点C（前一点），X位移变化为30，Y位移变化为0。
命令: line
指定第一点: 40,20 //先要输入直线line命令,并输入点C坐标后按空格键
指定下一点或 [放弃(U)]: @30,0
指定下一点或 [放弃(U)]: @0,20
指定下一点或 [闭合(C)/放弃(U)]: @-30,0
指定下一点或 [闭合(C)/放弃(U)]: c
3．绝对极坐标
绝对极坐标是以原点为参考点，用距离和角度表示，用户可以输入一个矩离，后跟一个“<”符号，再加一个角度。表示为：r <α，其中r为距离，α是该点与参考点之间的连线与X正轴方向的夹角。
图1-30
例如，图1-30所示的点F（30 < 60），表示点F与原点的距离为30，点O、点F的连线与X轴正方向的夹角为60°。
4．相对极坐标
相对极坐标通过相对于前一点的极长距离和角度来表示，通常用“@r<α”表示，其中@表示相对，r表示距离，α表示角度。
如图1-30所示的点G（@45<30），表示点G与前一点（点F）的距离为45，点G和点F的连线与X轴正方向的夹角为30°。同样道理，点H（@30<90）也是属于相对极坐标。
图1-30
