第6章 文字、表格和尺寸

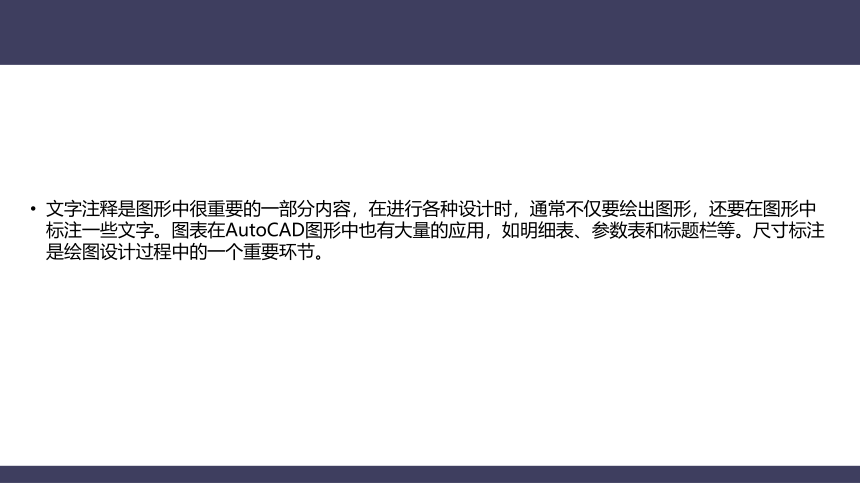

文字注释是图形中很重要的一部分内容，在进行各种设计时，通常不仅要绘出图形，还要在图形中标注一些文字。图表在AutoCAD图形中也有大量的应用，如明细表、参数表和标题栏等。尺寸标注是绘图设计过程中的一个重要环节。

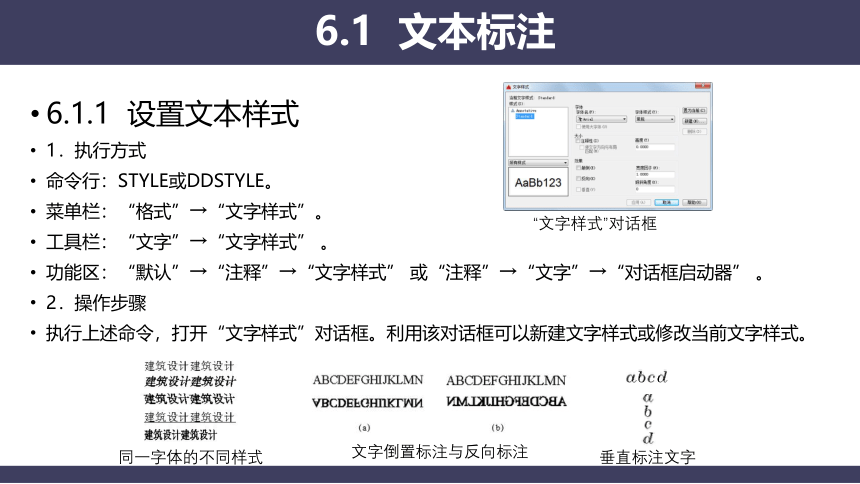

6.1.1 设置文本样式
1．执行方式
命令行：STYLE或DDSTYLE。
菜单栏：“格式”→“文字样式”。
工具栏：“文字”→“文字样式” 。
功能区：“默认”→“注释”→“文字样式” 或“注释”→“文字”→“对话框启动器” 。
2．操作步骤
执行上述命令，打开“文字样式”对话框。利用该对话框可以新建文字样式或修改当前文字样式。
6.1 文本标注
“文字样式”对话框
同一字体的不同样式
文字倒置标注与反向标注
垂直标注文字

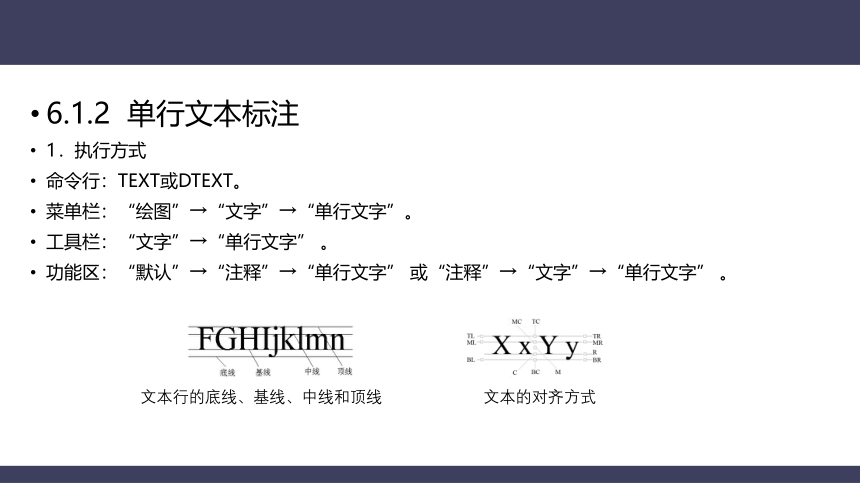

6.1.2 单行文本标注
1．执行方式
命令行：TEXT或DTEXT。
菜单栏：“绘图”→“文字”→“单行文字”。
工具栏：“文字”→“单行文字” 。
功能区：“默认”→“注释”→“单行文字” 或“注释”→“文字”→“单行文字” 。
文本行的底线、基线、中线和顶线
文本的对齐方式

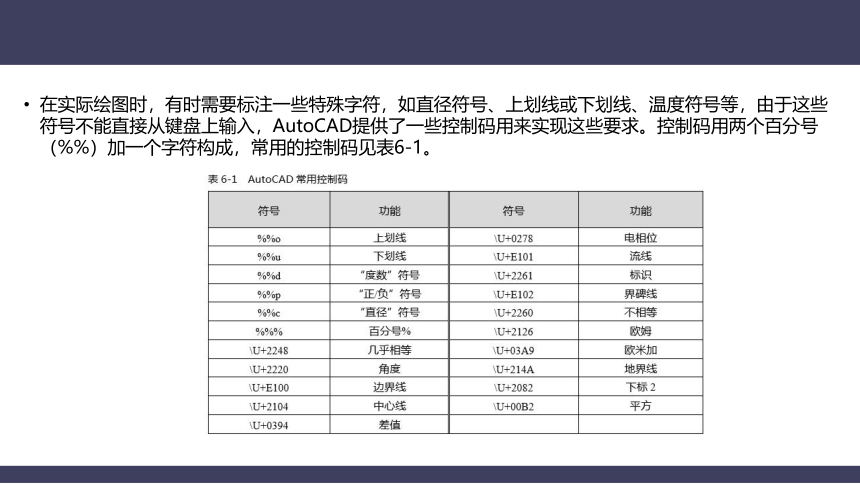

在实际绘图时，有时需要标注一些特殊字符，如直径符号、上划线或下划线、温度符号等，由于这些符号不能直接从键盘上输入，AutoCAD提供了一些控制码用来实现这些要求。控制码用两个百分号（%%）加一个字符构成，常用的控制码见表6-1。

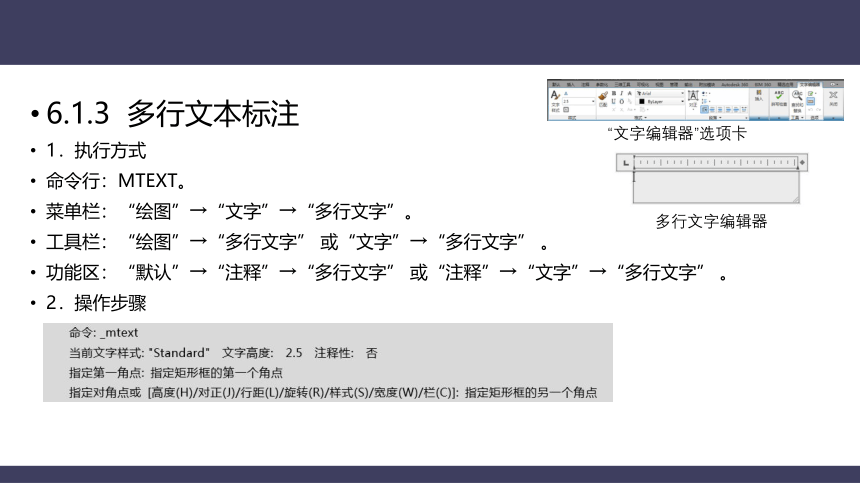

6.1.3 多行文本标注
1．执行方式
命令行：MTEXT。
菜单栏：“绘图”→“文字”→“多行文字”。
工具栏：“绘图”→“多行文字” 或“文字”→“多行文字” 。
功能区：“默认”→“注释”→“多行文字” 或“注释”→“文字”→“多行文字” 。
2．操作步骤
“文字编辑器”选项卡
多行文字编辑器

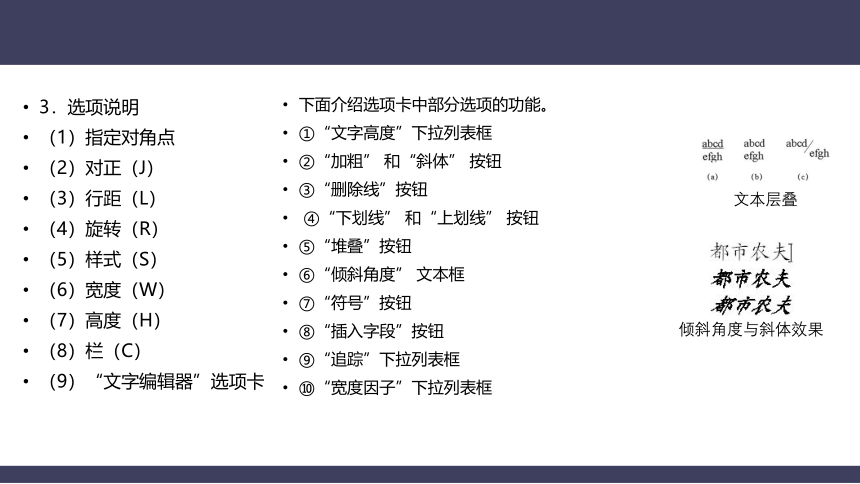

3．选项说明
（1）指定对角点
（2）对正（J）
（3）行距（L）
（4）旋转（R）
（5）样式（S）
（6）宽度（W）
（7）高度（H）
（8）栏（C）
（9）“文字编辑器”选项卡
下面介绍选项卡中部分选项的功能。
①“文字高度”下拉列表框
②“加粗” 和“斜体” 按钮
③“删除线”按钮
④“下划线” 和“上划线” 按钮
⑤“堆叠”按钮
⑥“倾斜角度” 文本框
⑦“符号”按钮
⑧“插入字段”按钮
⑨“追踪”下拉列表框
⑩“宽度因子”下拉列表框
文本层叠
倾斜角度与斜体效果
“字段”对话框
“段落”对话框
“选择文件”对话框
“上标” 按钮
“下标”按钮
“清除格式”下拉列表
关闭
拼写检查
编辑词典
标尺
段落
输入文字
编辑器设置
符号列表
6.2.1 多行文本编辑
1．执行方式
命令行：DDEDIT。
菜单栏：“修改”→“对象”→“文字”→“编辑”。
工具栏：“文字”→“编辑” 。
快捷菜单：“修改多行文字”或“编辑文字”
6.2 文本编辑
6.2.2 实例——酒瓶
绘制步骤如下
（1）打开“图层特性管理器”对话框，新建3个图层。
①“1”图层，颜色为绿色，其余属性默认。
②“2”图层，颜色为白色，其余属性默认。
③“3”图层，颜色为蓝色，其余属性默认。
（2）将图形界面缩放至适当大小。
（3）绘制酒瓶左侧图形。
（4）镜像绘制的多段线，修剪图形。
（5）绘制直线。
绘制酒瓶
绘制多段线
镜像处理
（6）以三点方式绘制圆弧。
（7）将瓶底进行圆角处理。
（8）系统打开“文字编辑器”选项卡。
（9）在瓶子的适当位置绘制纹路。
绘制椭圆
“文字编辑器”选项卡和“多行文字编辑器”
绘制圆弧
绘制直线
6.3 表格
在早期的版本中，要绘制表格必须采用绘制图线或者图线结合偏移或复制等编辑命令来完成，这样的操作过程繁琐而复杂，不利于提高绘图效率。从AutoCAD 2005开始，新增加了一个“表格”绘图功能，有了该功能，创建表格就变得非常容易，用户可以直接插入设置好样式的表格，而无须绘制由单独的图线组成的栅格。
6.3.1 设置表格样式
1．执行方式
命令行：TABLESTYLE。
菜单栏：“格式”→“表格样式”。
工具栏：“样式”→“表格样式管理器” 。
功能区：“默认”→“注释”→“表格样式” 或“注释”→“表格”→“对话框启动器” 。
2．操作步骤
执行上述命令，打开“表格样式”对话框，如图所示。
3．选项说明
（1）“新建”按钮
“表格样式”对话框
“创建新的表格样式”对话框
单击“新建”按钮，打开“创建新的表格样式”对话框，如图所示。输入新的表格样式名后，单击“继续”按钮，打开“新建表格样式：Standard副本”对话框，如图所示。从中可以定义新的表格样式，分别控制表格中数据、列标题和总标题的有关参数，如图所示。
（a）
（b）
（ c）
“新建表格样式：Standard副本”对话框
表格样式
下图所示的数据文字样式为standard，文字高度为4.5mm，文字颜色为“红色”，填充颜色为“黄色”，对齐方式为“右下”；没有列标题行，标题文字样式为standard，文字高度为6，文字颜色为“蓝色”，填充颜色为“无”，对齐方式为“正中”；表格方向为“上”，水平单元边距和垂直单元边距都为1.5mm的表格样式。
（2）“修改”按钮
对当前表格样式进行修改，方式与新建表格样式相同。
表格示例
6.3.2 创建表格
1．执行方式
命令行：TABLE。
菜单栏：“绘图”→“表格”。
工具栏：“绘图”→“表格” 。
功能区：“默认”→“注释”→“表格” 或“注释”→“表格”→“表格” 。
“插入表格”对话框
“文字编辑器”选项卡和“多行文字编辑器”
6.3.3 编辑表格文字
1．执行方式
命令行：TABLEDIT。
定点设备：表格内双击。
快捷菜单：编辑单元文字。
2．操作步骤
执行上述命令，打开图所示的多行文字编辑器，用户可以对指定表格单元的文字进行编辑。
6.3.4 实例——公园植物明细表
本实例是通过对表格样式的设置确定表格样式，再将表格插入图形中并输入相关文字，最后调整表格宽度，如图所示。
绘制步骤如下
（1）单击“默认”选项卡“注释”面板中的“表格样式”按钮 ，打开“表格样式”对话框，如图所示。
（2）单击“新建”按钮，打开“创建新的表格样式”对话框，如图所示。在其中输入新的表格名称后，单击“继续”按钮，打开“新建表格样式：Standard副本”对话框，“数据”选项卡的设置如图所示。“标题”选项卡按照图所示设置。创建好表格样式后，确定并关闭退出“表格样式”对话框。
（3）单击“默认”选项卡“注释”面板中的“表格”按钮 ，打开“插入表格”对话框，设置如图所示。
“表格样式”对话框
“创建新的表格样式”对话框
“数据”选项卡
“标题”选项卡
（4）单击“确定”按钮，系统在指定的插入点或窗口自动插入一个空表格，并显示“文字编辑器”选项卡和“多行文字编辑器”，用户可以逐行逐列输入相应的文字或数据，如图所示。
（5）当编辑完成的表格有需要修改的地方时，可用TABLEDIT命令来完成（也可在要修改的表格上右击，在弹出的快捷菜单中选择“编辑文字”命令，如图所示）。命令行的提示与操作如下。
“插入表格”对话框
“文字编辑器”选项卡和“多行文字编辑器”
多行文字编辑器会再次出现，用户可以进行修改。
最后完成的植物明细表如图所示。
快捷菜单
改变单元格大小
编辑文字
