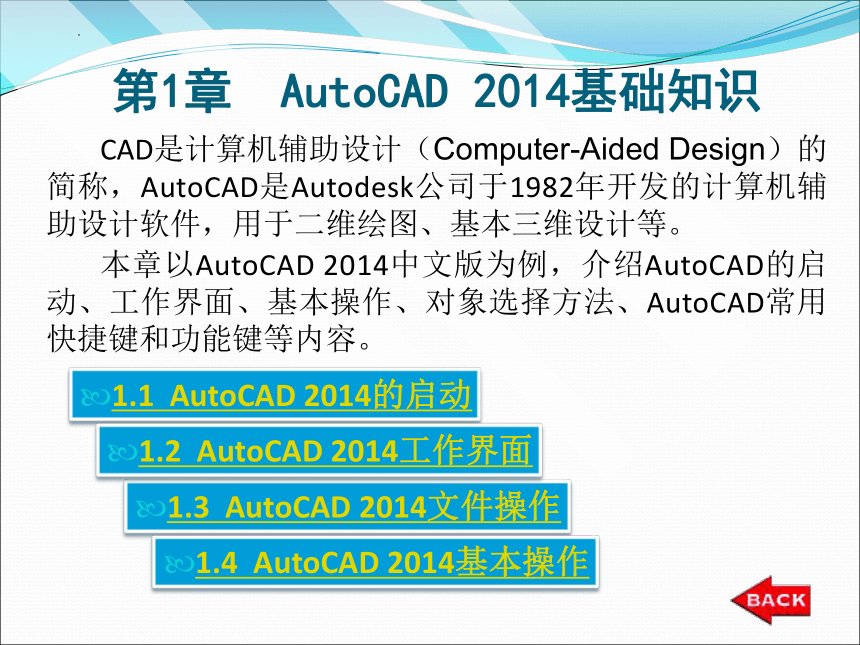

第1章 AutoCAD 2014基础知识
CAD是计算机辅助设计（Computer-Aided Design）的简称，AutoCAD是Autodesk公司于1982年开发的计算机辅助设计软件，用于二维绘图、基本三维设计等。
本章以AutoCAD 2014中文版为例，介绍AutoCAD的启动、工作界面、基本操作、对象选择方法、AutoCAD常用快捷键和功能键等内容。
1.1 AutoCAD 2014的启动
1.3 AutoCAD 2014文件操作
1.2 AutoCAD 2014工作界面
1.4 AutoCAD 2014基本操作
第1章 AutoCAD 2014基础知识
1.5 命令的启动、重复和终止
1.6 对象的选择和删除
1.7 放弃或重新
1.8 视图的缩放和平移
1.9 坐标知识
1.10 辅助绘图工具

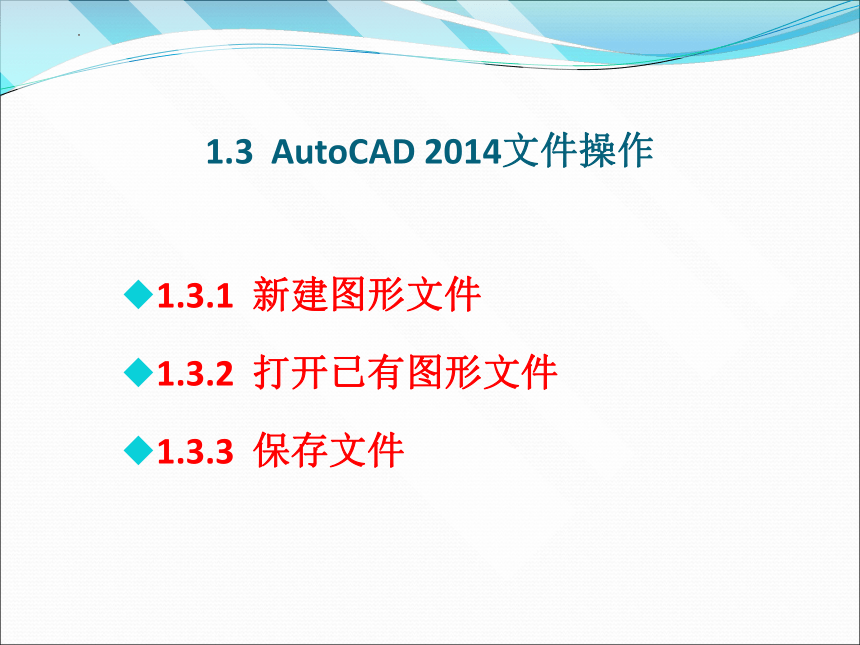

1.3 AutoCAD 2014文件操作
1.3.1 新建图形文件
1.3.2 打开已有图形文件
1.3.3 保存文件
1.3.1 新建图形文件
新建图形文件的方法主要有以下3种。
① 执行下拉菜单命令：“文件”/“新建”。
② 单击工具按钮：“标准”/ 。
③ 命令快捷方式：按Ctrl+N组合键或者输入new后，按回车键。

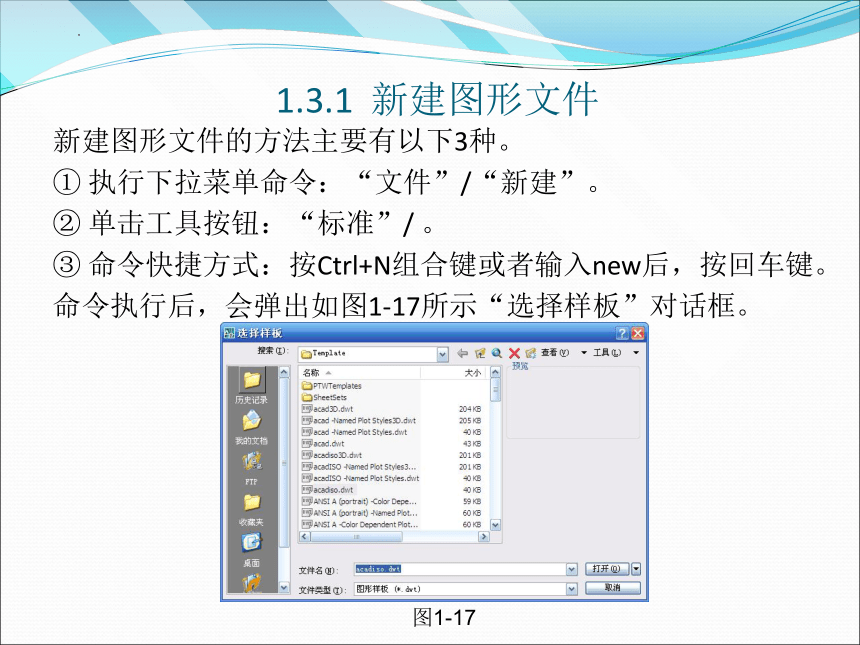

命令执行后，会弹出如图1-17所示“选择样板”对话框。
图1-17
1.3. 2 打开已有图形文件
打开已有图形文件主要有以下3种方法。
① 执行下拉菜单命令：“文件”/“打开”。
② 单击工具按钮：“标准”/ 。
③ 命令快捷方式：按Ctrl+O组合键或者输入open后，按回车键。

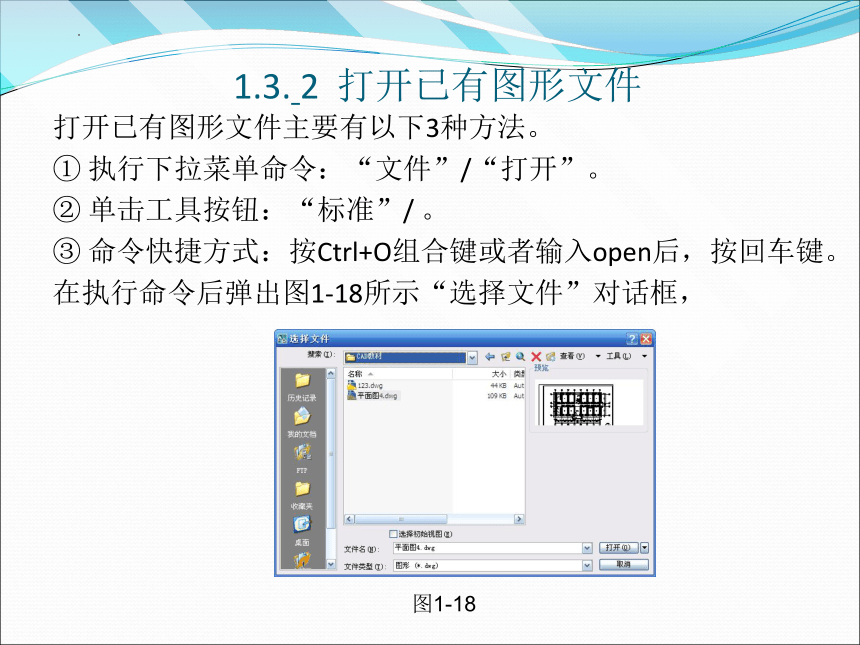

在执行命令后弹出图1-18所示“选择文件”对话框，
图1-18
1.3.3 保存文件
保存文件的方法主要有以下3种。
① 执行下拉菜单命令：“文件”/“保存”。
② 单击工具按钮：“标准”/ 。
③ 命令快捷方式：按Ctrl+S组合键或者输入saveas后，按回车键。

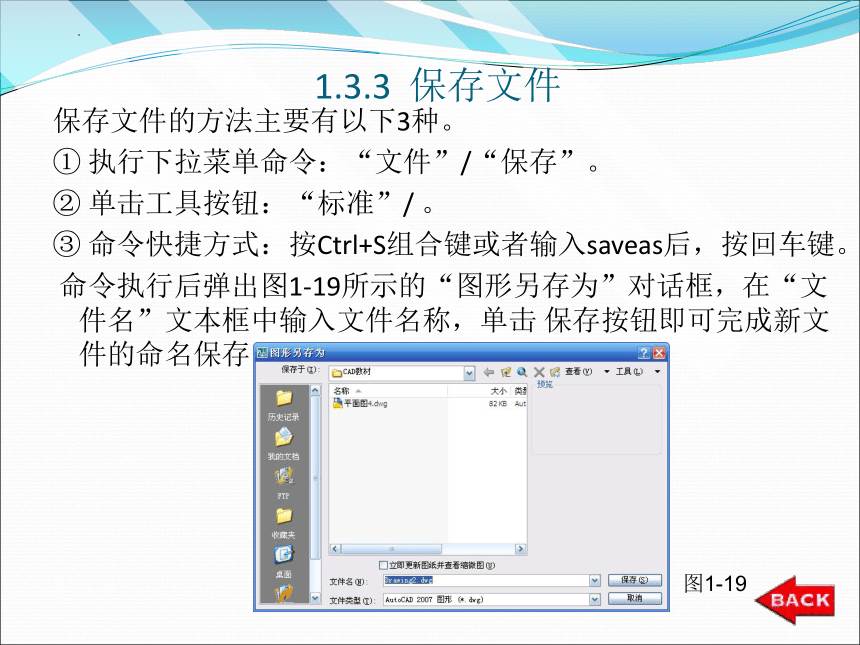

命令执行后弹出图1-19所示的“图形另存为”对话框，在“文件名”文本框中输入文件名称，单击 保存按钮即可完成新文件的命名保存。
图1-19

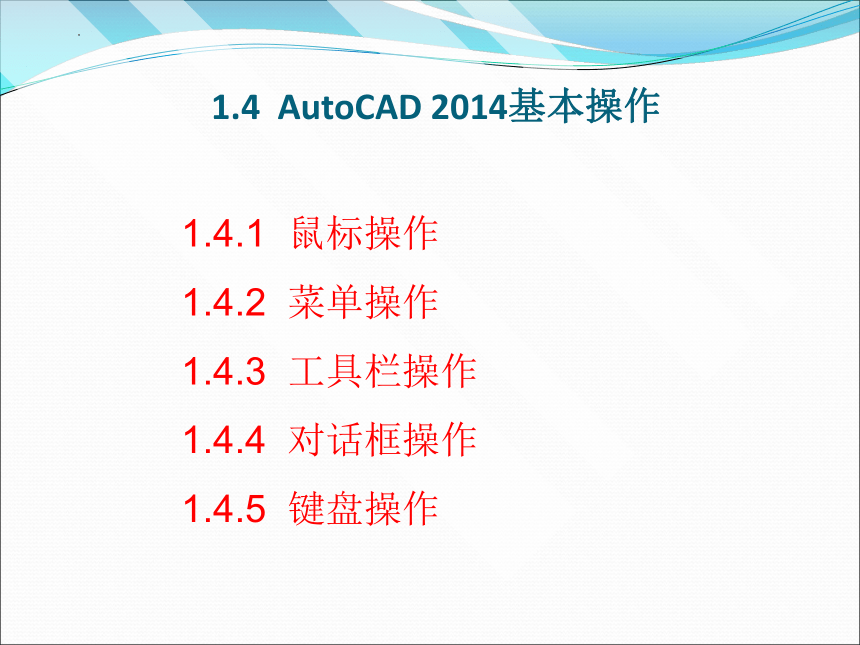

1.4 AutoCAD 2014基本操作
1.4.1 鼠标操作
1.4.2 菜单操作
1.4.3 工具栏操作
1.4.4 对话框操作
1.4.5 键盘操作
① 单击左键：主要用于选择命令，将鼠标移至下拉菜单，要选择的菜单
② 单击右键：将光标移到移至任一工具栏中的某一工具按钮上，单击鼠标右键,用户可以定制工具栏；
选择目标后，单击鼠标右键的作用就是结束目标选择；在绘图区内任一处单击鼠标右键，会弹出快捷菜单。
③ 双击左键：双击鼠标左键，一般是执行应用程序或打开一个新的窗口。
④ 拖动：将鼠标放在工具栏或对话框上的标题栏，按住鼠标左键并拖动，可以将工具栏或对话框移到新的位置；
⑤ 转动滚动轮：将鼠标放在绘图区某一点，转动滚动轮，图形显示将以该点为中心放大或缩小。
⑥ 双击滚动轮：相当于把当前的文件进行缩放。
1.4.1 鼠标操作
表1-1 各种鼠标光标形状及含义
正常选择
调整垂直大小
正常绘图状态
调整水平大小
输入状态
调整左上-右下符 号
选择目标
调整右上-左下符号
等待符号
任意移动
应用程序启动符号
帮助跳转符号
视图动态缩放符号
插入文本符号
视图窗口缩放
帮助符号
调整命令窗口大小
视图平移符号
在应用程序中，把一组相关的命令或程序选项归纳为一个列表，以便于查询和使用。此列表称为菜单，其内容常是预先设置好并放在屏幕上可供用户选择的命令。
1．打开菜单
用鼠标单击菜单名，打开菜单。
按Alt+带下划线字母键可打开某一相应菜单。例如，按Alt+E组合键打开“编辑”菜单，按Alt+M组合键打开“修改”菜单。
2．选择菜单命令
打开菜单后，单击菜单命令或使用上下方向键选取命令后，按回车键确定；若有子菜单可选用右方向键将其打开，再用上下方向键选取。
有些带有组合键的菜单命令，可在不打开菜单的情况下直接执行，例如，按Ctrl+P组合键执行“打印”命令，按Ctrl+N组合键执行新建图形命令。
1.4.2 菜单操作
工具栏是AutoCAD 2014辅助绘图十分重要的手段，用户通过使用工具栏可以非常容易地创建或修改图样。操作工具栏时只需要用鼠标单击相应图标，系统就开始执行相应的命令。在工具栏的空白处单击鼠标右键，在弹出的快捷菜单中可以实现工具栏的显示或隐藏。
1.4.3 工具栏操作
1．标准工具栏
标准工具栏提供了重要的操作按钮，它包含了最常用的AutoCAD 2014命令，图1-20所示为位于菜单栏下面的标准工具栏。
2．其他工具栏
图1-20
图1-21
在AutoCAD中执行某些命令时，需要通过对话框操作。在AutoCAD中，对话框是程序和用户进行信息交换的重要形式。它方便、直观，可把复杂的信息要求反映得清晰明了。
1.4.4 对话框操作
1．典型对话框的组成
2．对话框的操作
键盘是输入数字和文字的工具，也是AutoCAD不可缺少的绘图设备，使用键盘在命令行中输入命令是一种最常用的方式。AutoCAD的所有命令均可通过键盘输入到命令窗口中。
1.4.5 键盘操作
在AutoCAD绘图操作时，键盘上有三个键最为常用
（1）Esc键
Esc键的功能是终止当前的任何操作。
（2）Enter键（回车键）回车键的主要功能如下。
① 确认操作。在命令行中输入命令后按Enter键，AutoCAD将执行该命令或切换到相应参数状态。
② 结束对象操作。在“选择对象”提示后按Enter键，结束当前“选择对象”状态，执行该命令的后续操作。
③ 自动执行最近执行过的命令
（3）空格键
在多数情况下空格键等同于Enter键，表示确认操作。使右手鼠标左手键盘的用户在绘图操作中更加方便，工作效率大大提高。
表1-2 快捷键的功能及其操作
快捷键
功 能
快捷键
功 能
F1
AutoCAD帮助
Ctrl+N
新建文件
F2
打开文本窗口
Ctrl+O
打开文件
F3
对象捕捉开关
Ctrl+S
保存文件
F4
数字化仪开关
Ctrl+P
打印文件
F5
等轴侧平面转换
Ctrl+Z
撤消上一步操作
F6
坐标转换开关
Ctrl+Y
重做撤消操作
F7
栅格开关
Ctrl+C
复制
F8
正交开关
Ctrl+V
粘贴
F9
捕捉开关
Ctrl+1
对象特性管理器
F10
极轴开关
Ctrl+2
AutoCAD设计中心
F11
对象跟踪开关
DEL
删除对象
