学习目标
知识目标：掌握各种基本二维图形的绘制方法，图案填充与编辑的方法，“捕捉自”命令的使用方法。
技能目标：能够绘制各种简单的建筑工程图，掌握基本绘图命令和各种技巧，养成良好的绘图习惯，提高绘图的效率。
项目二 基本建筑工程图形的绘制
2.1.1
“直线”“矩形”命
令
2.1 绘制直线、矩形
1.“直线”命令
（2）
选择“绘图”→“直线”命令。
单击“绘图”工具栏中的“直线”按钮 。
在“二维绘图”控制面板中单击“直线”按钮。
输入命令：l（line）。
（1）
（3）
（4）
2.1.1
“直线”“矩形”命
令
2.1 绘制直线、矩形
2．“矩形”命令
选择“绘图”→“矩形”命令。
单击“绘图”工具栏中的“矩形”按钮
输入命令：rec（rectang）。
在“二维绘图”控制面板中单击“矩形”按钮。
2.1.2
绘
制
运
动
场
跑
道
2.1 绘制直线、矩形

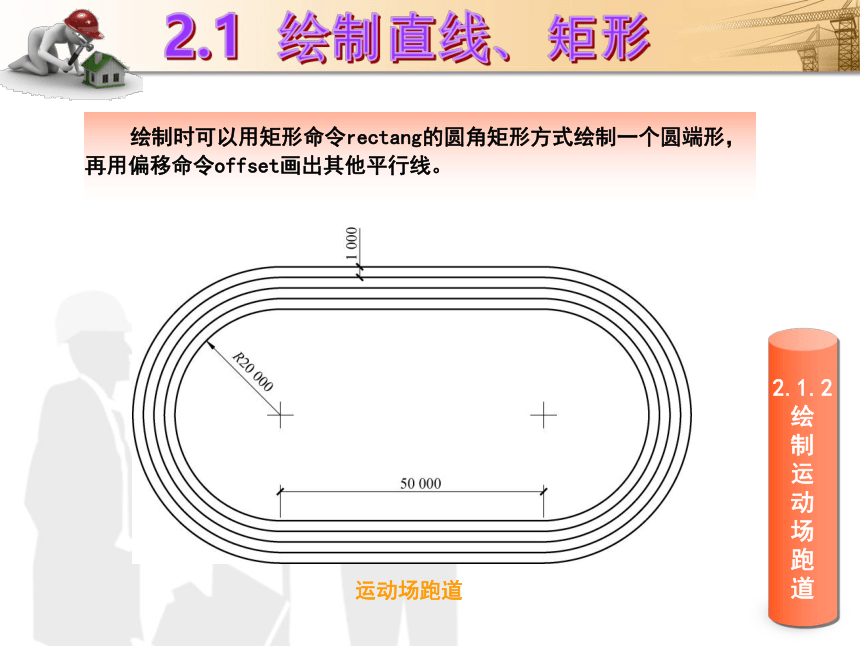

绘制时可以用矩形命令rectang的圆角矩形方式绘制一个圆端形，再用偏移命令offset画出其他平行线。
运动场跑道
2.1 绘制直线、矩形
　　（1）使用正交功能绘制水平与垂直线。“正交”开关按钮（位于状态栏）是绘制水平与垂直线的一种辅助工具，是AutoCAD中最常用的工具之一。绘制水平与垂直线时，先启用“直线”命令，再单击“正交”按钮，这时就启用了正交功能，在绘图区光标只能沿水平与垂直方向移动，指示线段的方向，输入线段的长度值，即可绘制水平与垂直方向的线段（这时不用输入坐标值）。
　　 （2）绘制的矩形是一个整体，编辑时必须通过分解命令将其分解成单个的线段，同时矩形也失去线宽性质。
（3）建筑工程图形中使用的矩形较多，如房屋立面图和门窗图。
课外连接
2.2.1
“多段
线”命
令
2.2 绘制多段线
选择“绘图”→“多段线”命令。
（4）
（3）
（2）
（1）
在“二维绘图”控制面板中单击“多段线”按钮。
单击“绘图”工具栏中的“多段线”按钮 。
输入命令：pl(pline)。
2.2.2
绘
制
窗
2.2 绘制多段线

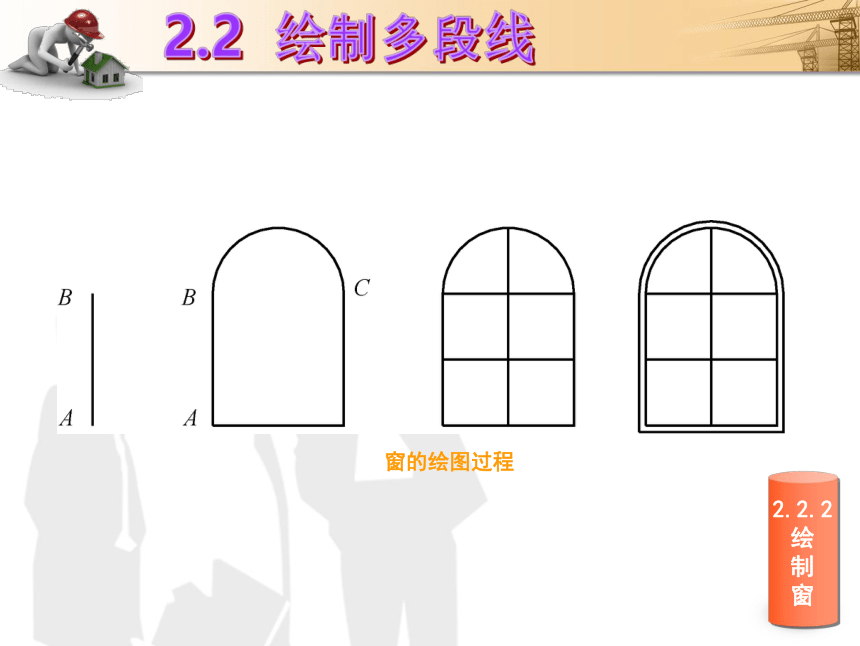

窗的绘图过程
2.3.1
“圆”“圆弧”命
令
2.3 绘制圆与圆弧

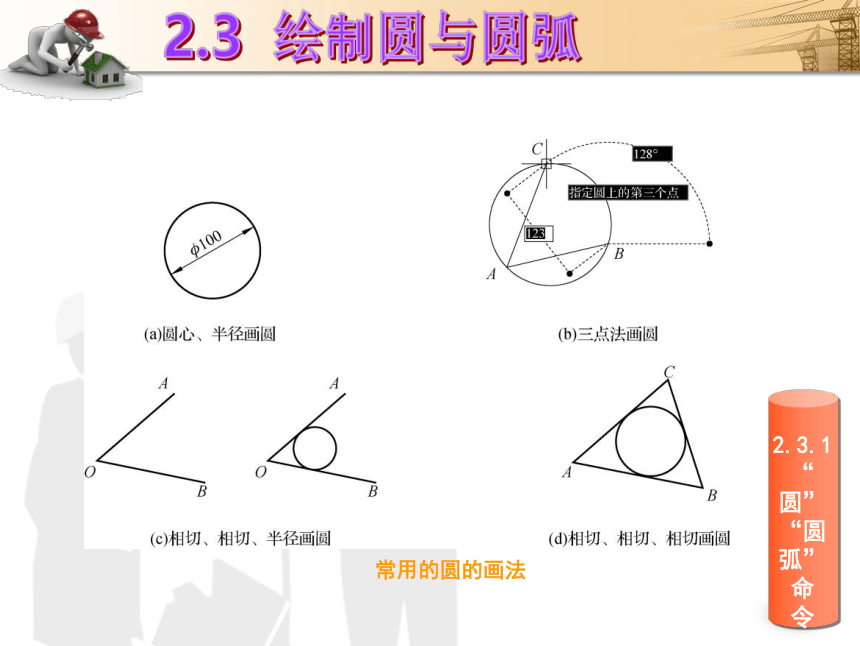

常用的圆的画法
2.3.1
“圆”“圆弧”命
令
2.3 绘制圆与圆弧
“圆弧”下拉菜单
2.3.2绘
制
平
面
图
形
2.3 绘制圆与圆弧
绘制平面图
绘制水平线段。
（1）
将极轴高为打开状态，并设置极轴角增量为30°，绘制斜线，或用相对极坐标绘制斜线。
（2）
用“相切、相切、半径（T）”方式绘制φ100的圆。
（3）
用“相切、相切、相切（A）”方式绘制小圆。
（4）
2.3 绘制圆与圆弧
课外提示：
（1）绘制圆弧时，若需要输入圆弧的角度，角度为正值，按逆时针方向画圆弧，角度为负值，按顺时针方向画圆弧；若需要输入弦长和半径，二者为正值，绘制180°范围内的圆弧，二者为负值，绘制大于180°的圆弧。
（2）在建筑图形中圆弧使用得较少，隧道洞门的衬砌是三心圆弧，房屋平面图中的门使用的是圆弧等。
注意哦！
2.4.1“正多
边
形”命
令
2.4 绘制多边形
单击“绘图”工具栏中的“正多边形”按钮 。
Company
LOGO
选择“绘图”→“正多边形”命令。
在“二维绘图”控制面板中单击“正多边形”按钮
输入命令：pol(polygon)。
2.4.2利
用
内
接
于
圆
和
外
切
于
圆
绘
制
正
多
边
形
2.4 绘制多边形
正多边形与圆的关系
2.4.3绘
制
五
角
星
2.4 绘制多边形
五角星形
2.4.3绘
制
五
角
星
2.4 绘制多边形
1.
分析组成
3.
绘制步骤
2.
绘制顺序
4.
说明
2.4.3绘
制
五
角
星
2.4 绘制多边形
利用“正多边形”命令绘制五角星形
2.5.1点、样
条
曲
线、圆
环
2.5 绘制点、样条曲线、圆环
1.设置点样式
选择“绘图”→“点”命令。
（1）
（2）
（3）
（4）
在“二维绘图”控制面板中单击“点”按钮。
单击“绘图”工具栏中的“点”按钮 。
输入命令：point。
2.5.1点、样
条
曲
线、圆
环
2.5 绘制点、样条曲线、圆环
2.绘制定数等分点
在AutoCAD中绘图时经常需要对直线或一个对象进行定数等分，这就要用点的 定数等分来 完成。
2.5.1点、样
条
曲
线、圆
环
2.5 绘制点、样条曲线、圆环
3.样条曲线
4
输入命令：spline。
3
在“二维绘图”控制面板中单击“样条曲线”按钮。
2
单击“绘图”工具栏中的“样条曲线”按钮 。
1
选择“绘图”→“样条曲线”命令。
2.5.1点、样
条
曲
线、圆
环
2.5 绘制点、样条曲线、圆环
4.圆环
（1） 选择“绘图”→“圆环”命令。
（2） 输入命令：donut，并按Enter键。
2.5.2绘
制
道
路
横
断
面
图
2.5 绘制点、样条曲线、圆环
道路横断面图
2.5.3绘
制
钢
筋
断
面
图
2.5 绘制点、样条曲线、圆环
在钢筋布置图中，为了突出构件中钢筋的位置，规定将构件的外形轮廓线用细实线画出，钢筋用粗实线画出，钢筋的断面用小黑圆点表示。设圆环内径为0，则绘制的圆环为实心圆，可用来表示钢筋 的断面。现浇水泥圆柱也可用小黑圆点表示。
2.6.1构
造
线、射
线
2.6 绘制构造线、射线
射线
是一条只有起点、通过另一点或指定某方向无限延伸的直线，一般用作辅助线。选择“绘图”→“射线”命令，按命令提示区的提示进行绘制。
构造线
是指通过某两点并确定了方向向两个方向无限延伸的直线，一般也用作辅助线。选择“绘图”→“构造线”命令，按命令提示区的提示进行绘制。
2.6.2用
构
造
线
绘
制
作
图
辅
助
线
2.6 绘制构造线、射线
为保证物体三视图之间“长对正、宽相等、高平齐”的对应关系，应使用“构造线”和“射线”命令绘制若干 辅助线，并放在某一图 层上，然后用“修剪”命 令剪去多余的部分。
2.7.1椭
圆
与
椭
圆
弧
2.7 绘制椭圆、椭圆弧
1.绘制椭圆
椭圆是一种非常重要的图形，其与圆的差别在于：椭圆圆周上的点到中心的距离是变化的。在AutoCAD绘图中，椭圆的形状主要用中心、长轴和短轴3个参数来描述。绘制椭圆的默认方法是指定椭圆的第一根轴线的两个端点及另一半轴的长度。选择“绘图”→“椭圆”命令或单击“绘图”工具栏中的“椭圆”按钮 ，然后根据命令行提示绘制椭圆。
2.7.1椭
圆
与
椭
圆
弧
2.7 绘制椭圆、椭圆弧
椭圆的绘制方法
2.7.1椭
圆
与
椭
圆
弧
2.7 绘制椭圆、椭圆弧
2.绘制椭圆弧
绘制椭圆弧的方法与绘制椭圆的方法相似，首先确定椭圆的长轴和短轴，然后输入椭圆弧的起始角和终止角即可。选择“绘图”→“椭圆”→“圆弧”命令或单击“绘图”工具栏中的“椭圆弧”按钮 ，根据命令行提示绘制椭圆弧。
2.7.2绘
制
门
立
面
图
2.7 绘制椭圆、椭圆弧
门立面图
2.7 绘制椭圆、椭圆弧
小提示：
每一个图层都应 当指定一种线型，绘制在 该图层上的所有图形都使 用该线型。如果不设置新图层的线型、颜色、线宽，
AutoCAD将按默
认方式设置。
2.8.1图
案
填
充
2.8 图案填充与编辑
“图案填充和渐变色”对话框
2.8.2选
择
图
案
样
式
2.8 图案填充与编辑
图案样式
“填充图案选项板”对话框
2.8.3孤
岛
的
控
制
2.8 图案填充与编辑
孤岛样式对话框
2.8.4选
择
图
案
的
角
度
与
比
例
2.8 图案填充与编辑
不同填充角度的效果
2.9.1“捕捉
自”命
令
2.9 利用“捕捉自”命令作图
“捕捉自”命令是选择一点，以所选的点为基准点，再输入另一点对于此点的相对坐标值，从而确定另一点的捕捉方法。使用临时对象捕捉方式还可以利用快捷菜单完成，方法是：按Ctrl”Shift”，在绘图窗口中右击，在弹出的快捷菜单中列出了捕捉方式的命令，选择相应的捕捉命令完成捕捉操作即可。
2.9.2绘
基
础
详
图
2.9 利用“捕捉自”命令作图
基础详图
2.9.3绘
制
平
面
图
形
2.9 利用“捕捉自”命令作图
门
门的绘图过程
