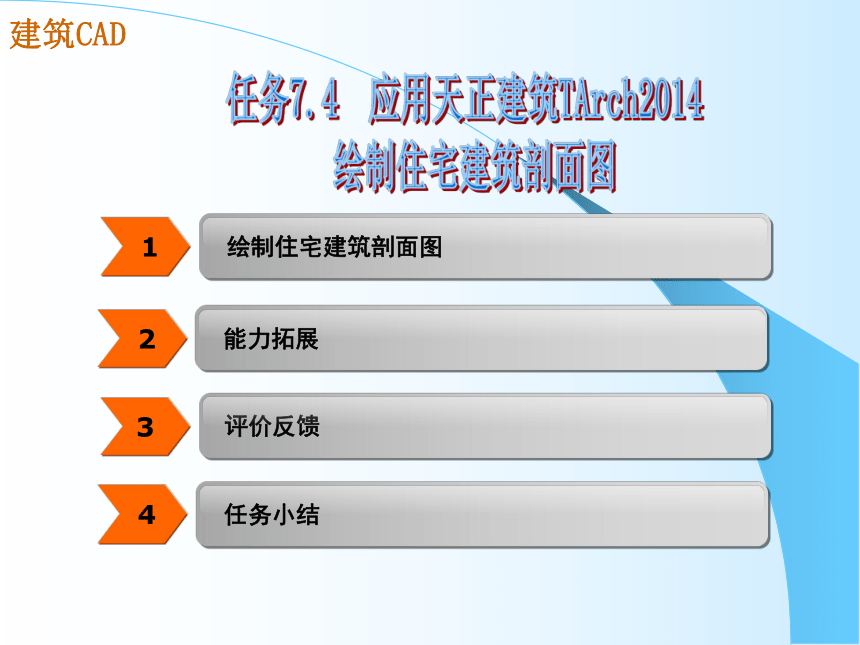

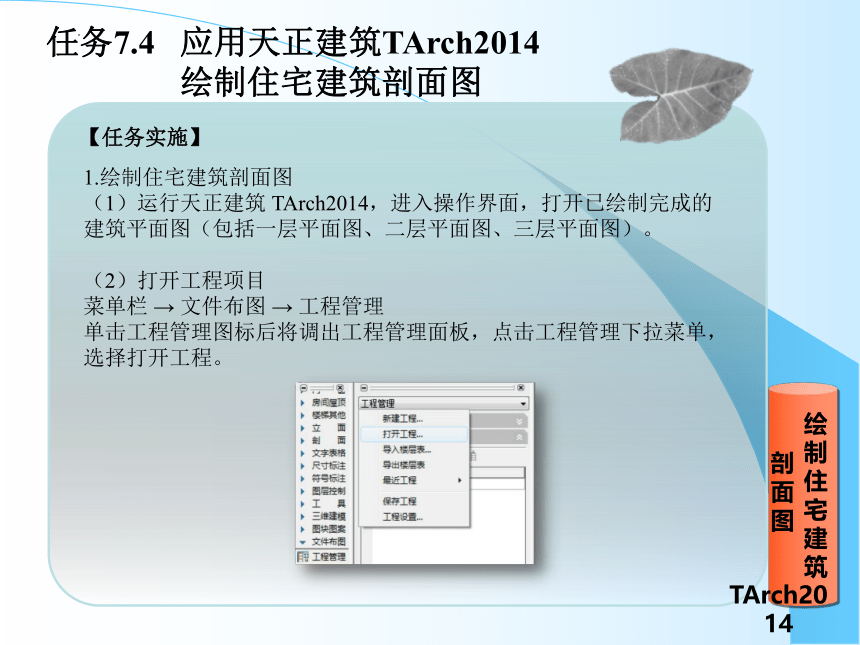

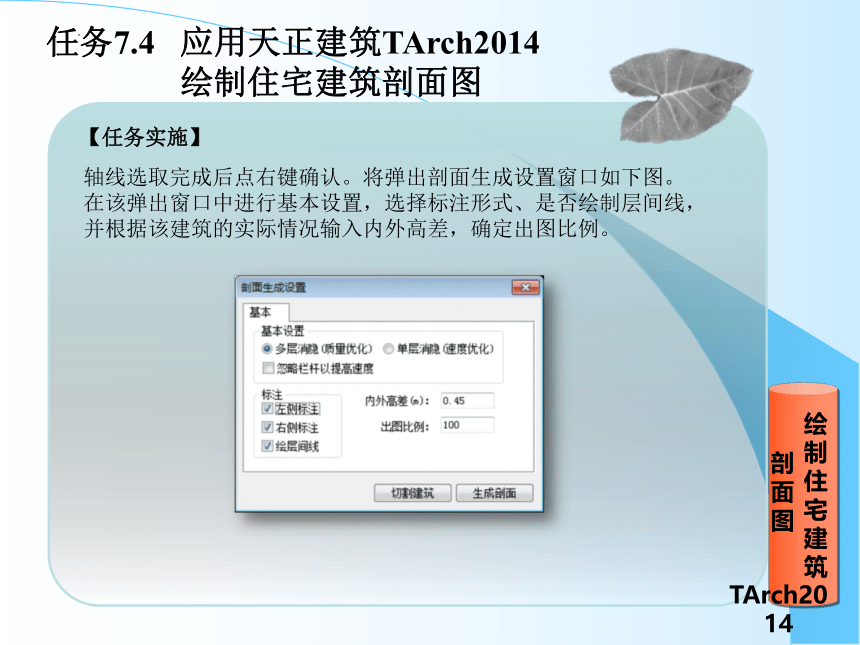

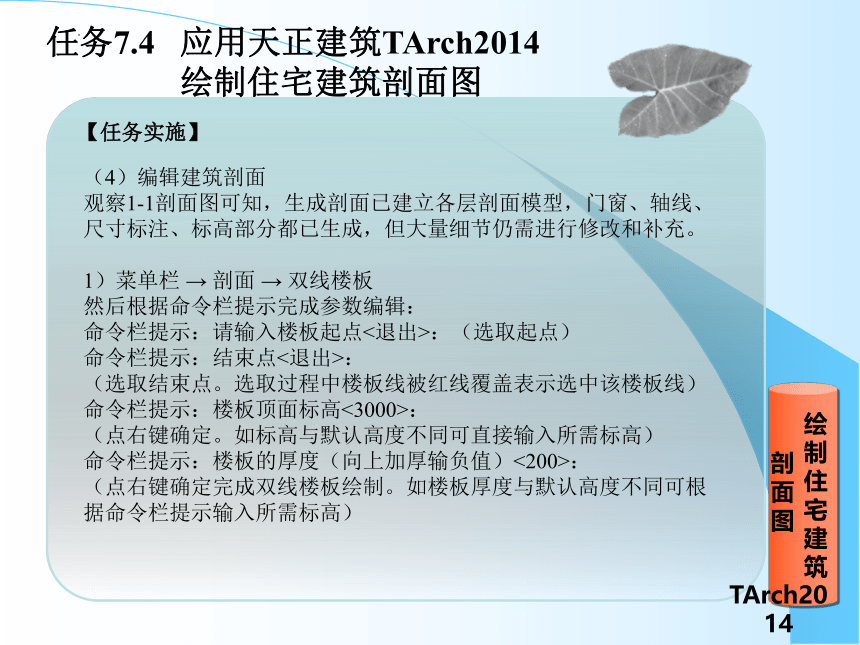

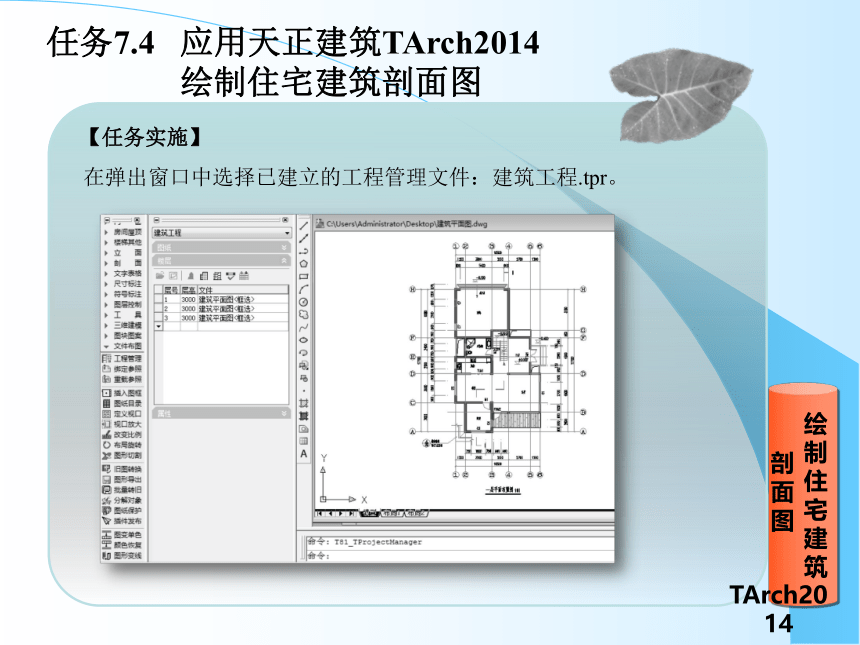

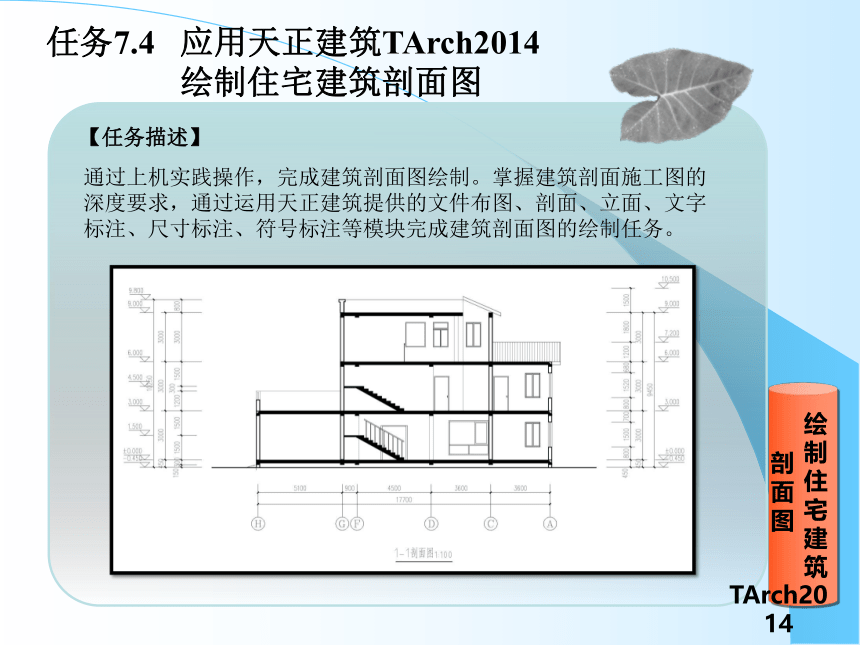

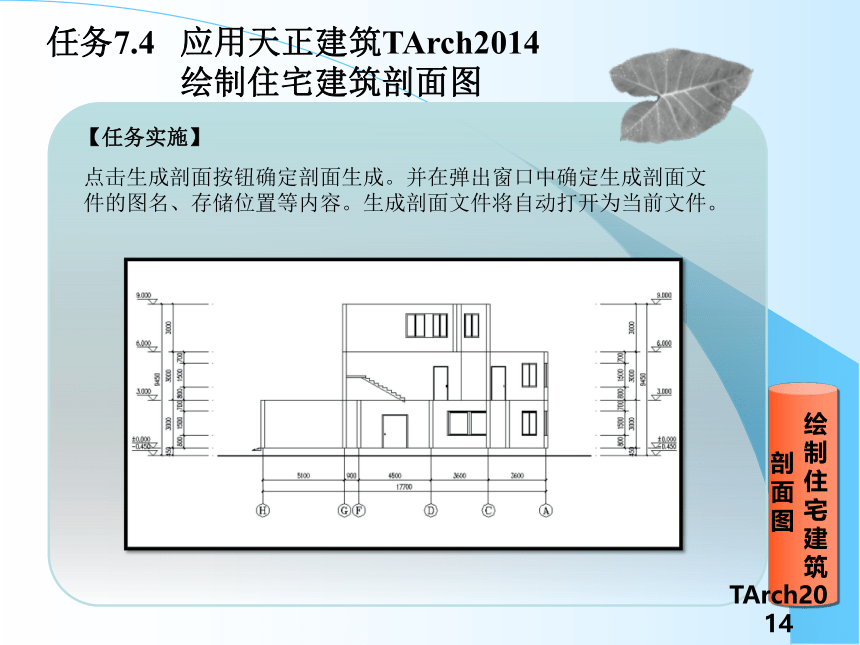

资源简介 (共26张PPT)项目七 天正建筑TArch2014绘制建筑施工图1绘制住宅建筑剖面图2能力拓展3评价反馈4任务小结建筑CAD任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图【任务描述】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014通过上机实践操作,完成建筑剖面图绘制。掌握建筑剖面施工图的深度要求,通过运用天正建筑提供的文件布图、剖面、立面、文字标注、尺寸标注、符号标注等模块完成建筑剖面图的绘制任务。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch20141.绘制住宅建筑剖面图(1)运行天正建筑 TArch2014,进入操作界面,打开已绘制完成的建筑平面图(包括一层平面图、二层平面图、三层平面图)。(2)打开工程项目菜单栏 → 文件布图 → 工程管理单击工程管理图标后将调出工程管理面板,点击工程管理下拉菜单,选择打开工程。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014在弹出窗口中选择已建立的工程管理文件:建筑工程.tpr。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014(3)生成建筑剖面图打开工程管理文件建筑工程.tpr后,可直接点击工程管理面板 建筑剖面按钮,并根据命令栏提示完成剖面图导出。以1-1剖面图为例:命令栏提示:请选择一条剖切线:(点击一层平面图中的1-1剖切线)命令栏提示:请选择要出现在剖面图上的轴线:(根据平立面对应关系选择在应剖面图上出现的轴线,可选多条,轴线变为虚线为被选中状态。如图中轴线A、C、D、F、G、H轴被选中)绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014轴线选取完成后点右键确认。将弹出剖面生成设置窗口如下图。在该弹出窗口中进行基本设置,选择标注形式、是否绘制层间线,并根据该建筑的实际情况输入内外高差,确定出图比例。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014点击生成剖面按钮确定剖面生成。并在弹出窗口中确定生成剖面文件的图名、存储位置等内容。生成剖面文件将自动打开为当前文件。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014(4)编辑建筑剖面观察1-1剖面图可知,生成剖面已建立各层剖面模型,门窗、轴线、尺寸标注、标高部分都已生成,但大量细节仍需进行修改和补充。1)菜单栏 → 剖面 → 双线楼板然后根据命令栏提示完成参数编辑:命令栏提示:请输入楼板起点<退出>:(选取起点)命令栏提示:结束点<退出>:(选取结束点。选取过程中楼板线被红线覆盖表示选中该楼板线)命令栏提示:楼板顶面标高<3000>:(点右键确定。如标高与默认高度不同可直接输入所需标高)命令栏提示:楼板的厚度(向上加厚输负值)<200>:(点右键确定完成双线楼板绘制。如楼板厚度与默认高度不同可根据命令栏提示输入所需标高)绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014使用双线楼板命令完成其他楼板绘制。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch20142)菜单栏 → 剖面 → 加剖断梁然后根据命令栏提示完成参数编辑:命令栏提示:请输梁的参照点<退出>:(点击梁所在位置的对应轴线点作为参照点)命令栏提示:梁左侧到参照点的距离<100>:(输入120,按enter键确定)命令栏提示:梁右侧到参照点的距离<100>:(输入120,按enter键确定)命令栏提示:梁底边到参照点的距离<300>:(输入300,按enter键确定)其中梁的尺寸根据实际情况确定,各参数示意如下图。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch20143)菜单栏 → 剖面 → 剖面填充然后根据命令栏提示完成参数编辑:命令栏提示:请选取要填充的剖面墙线梁板楼梯<全选>:选择对象:(框选需要填充的区域,其中虚线部分为被选取区域边界)绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014填充区域选取完成后点右键确认,将弹出填充图案窗口:如所需填充图案并未在显示窗口中,可单击 按钮,并在弹出窗口中通过点击 按钮选取。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014选取所需填充图案后,单击确定按钮完成剖面填充。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch20144)菜单栏 → 剖面 → 向内加粗可使用该命令将图中墙线向内侧加粗,绘制出窗墙平齐的效果。点击向内加粗命令后,可根据命令栏提示完成参数编辑:命令栏提示:请选取要变粗的剖面墙线梁板楼梯线(向内侧加粗)<全选>:选择对象:(框选需要加粗的剖面墙线,其中虚线为被选取状态,选取完成后点右键确认)命令栏提示:请确认墙线宽度(图上尺寸)<0.40>:(输入所需尺寸后按enter键确认)绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014图纸完成如下:绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch20145)菜单栏 → 剖面 → 参数楼梯由于一层平面图中插入楼梯图块曾被炸开修改,故剖面图中无法直接生成,以楼梯地上部分为例,使用参数楼梯可完成该楼梯部分绘制。点击参数楼梯按钮后将弹出参数楼梯窗口,点击“参数” 按钮可进一步编辑楼梯参数。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014根据1-1剖面图的具体情况,选择楼梯为剖切楼梯、走向左高右低,并在参数扩展区域编辑楼梯梯段情况,具体数值可直接点击 “提取楼梯数据<”按钮,参考平面图中楼梯参数,可根据任务栏提示直接选择与对应平面楼梯,即二层平面图或三层平面图中的楼梯; 也可直接点击对应按钮如 “左休息板宽<” ,在命令栏提示下直接输入尺寸或在图中选取对应尺寸。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch2014参数编辑完成后可使用基点直接将楼梯插入图中对应位置。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch20146)菜单栏 → 剖面 → 剖面檐口在弹出的剖面檐口参数窗口如图7-59中确定檐口参数、基点定位,并按确定按钮在对应位置插入。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch20147)其他细部修改可使用天正建筑和Auto CAD工具补充、修改图中细节部分。菜单栏 → 立面 → 立面屋顶菜单栏 → 立面 → 立面门窗菜单栏 → 立面 → 门窗参数图纸编辑完成后如下图。绘制住宅建筑【任务实施】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图剖面图TArch20148)添加尺寸、标高标注,完成1-1剖面图绘制。菜单栏 → 尺寸标注 → 逐点标注菜单栏 → 符号标注 → 标高标注 2.任务实施要点(1)打开已建立的工程模型时,应确保各楼层图纸的准确性,并保证已绘制剖切线的位置的合理性。(2)使用剖面模块时,应注意插入构件部分的参数选择,以及这些参数与平面、立面图纸中的对应关系。(3)进行文字、尺寸标注、检查图纸完整性时,应参考剖面施工图深度要求进行。绘制住宅建筑【能力拓展】任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图能力拓展(1)在建筑剖面图的绘制过程中,除以上部分,TArch2014还提供了很多构件模块可供选用,其绘制方法相似,可根据命令栏提示进行绘图。其他常用建筑立面模块:菜单栏 → 剖面 → 构件剖面菜单栏 → 剖面 → 剖面门窗菜单栏 → 剖面 → 门窗过梁菜单栏 → 剖面 → 栏杆参数菜单栏 → 剖面 → 楼梯栏板菜单栏 → 剖面 → 扶手接头 (2)在建立的工程模型中,可尝试在其他合适位置绘制剖切线,并完成其对应剖面图绘制。【评价反馈】评价反馈任务7.4 应用天正建筑TArch2014绘制住宅建筑剖面图序号 检测项目 评价任务及权重 自评 小组互评 教师评价1 图形绘制 完整性 图形绘制是否完整,缺少1项扣5分(30分)2 图形绘制的准确性 图形绘制是否准确,不准确一项扣5分(30分)3 图形布局 图形布局不美观,酌情扣2~5分(10分)4 完成时间 规定时间内没完成每超过10分钟,扣2分(10分)5 工作纪律和 态度 团队协作能力差、不爱护仪器设备和环境,酌情扣10~20分(20分)任务总评 优□ 良□ 中□ 合格□ 不合格□任务小结本章任务小结本项目主要学习如何使用天正建筑TAcrh2014软件进行建筑剖面图的绘制,在完成平、立面图绘制的基础上,通过使用工程管理模块,生成建筑剖面,并运用天正建筑提供的剖面双线楼板、剖面填充、参数楼梯、剖面檐口、立面、尺寸标注、符号标注等模块进行调整,从而准确快速的完成建筑剖面图的绘制。谢谢 展开更多...... 收起↑ 资源预览
