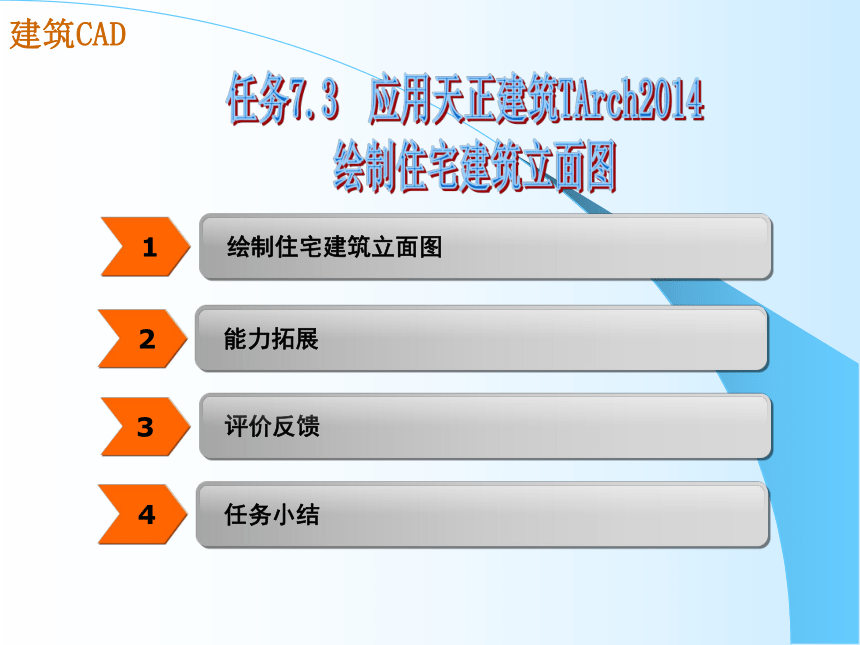

项目七 天正建筑TArch2014
绘制建筑施工图
1
绘制住宅建筑立面图
2
能力拓展
3
评价反馈
4
任务小结
建筑CAD
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图

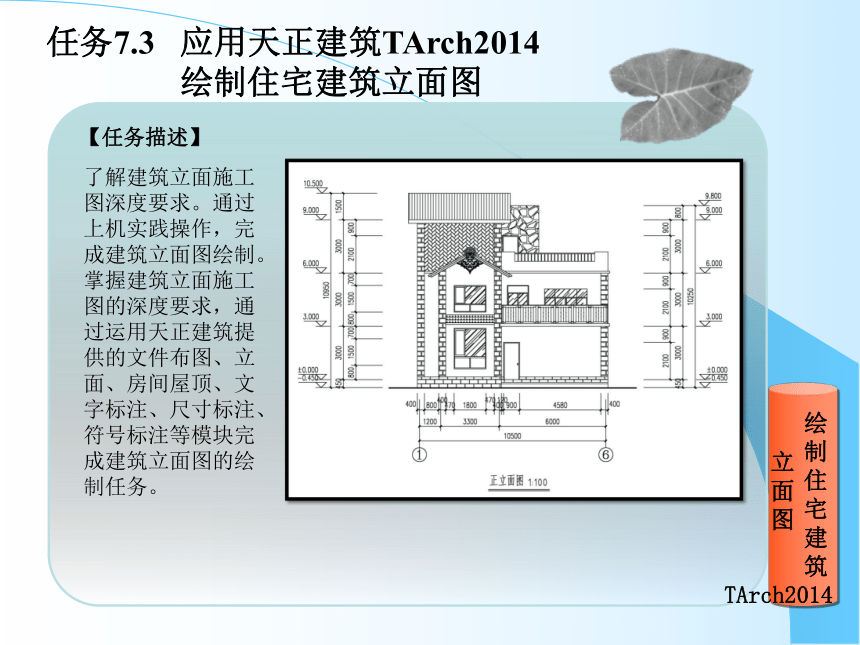

【任务描述】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
了解建筑立面施工图深度要求。通过上机实践操作，完成建筑立面图绘制。掌握建筑立面施工图的深度要求，通过运用天正建筑提供的文件布图、立面、房间屋顶、文字标注、尺寸标注、符号标注等模块完成建筑立面图的绘制任务。
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014

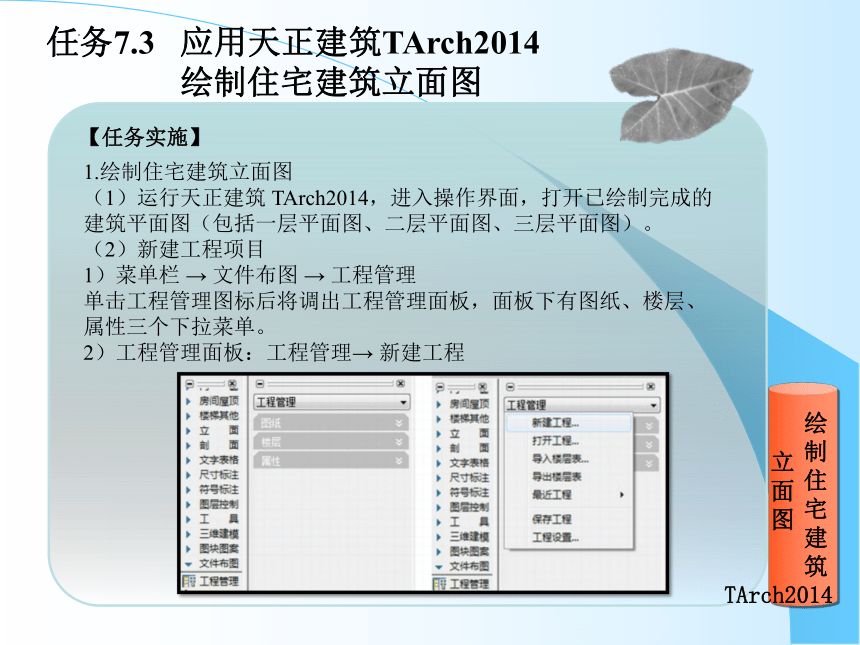

1.绘制住宅建筑立面图
（1）运行天正建筑 TArch2014，进入操作界面，打开已绘制完成的建筑平面图（包括一层平面图、二层平面图、三层平面图）。
（2）新建工程项目
1）菜单栏 → 文件布图 → 工程管理
单击工程管理图标后将调出工程管理面板，面板下有图纸、楼层、属性三个下拉菜单。
2）工程管理面板：工程管理→ 新建工程
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014

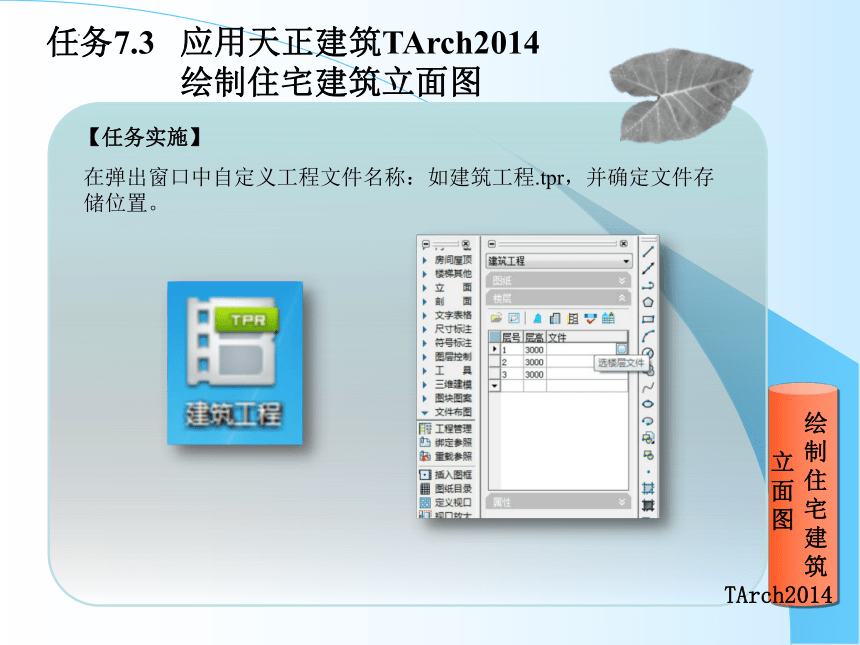

在弹出窗口中自定义工程文件名称：如建筑工程.tpr，并确定文件存储位置。
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
3）此时工程管理面板名称改为建筑工程，点击其下方楼层选项，在其表格中按要求输入层号、层高，点击文件项目对应空格区域可添加对应楼层的平面图。
针对图形文件保存方式不同，可选择不同方式添加对应楼层平面图
当各层平面保存在不同图纸中，可直接点击文件空格后方的“选楼层文件”图标，在弹出窗口中找到楼层文件，点击打开确认。
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014

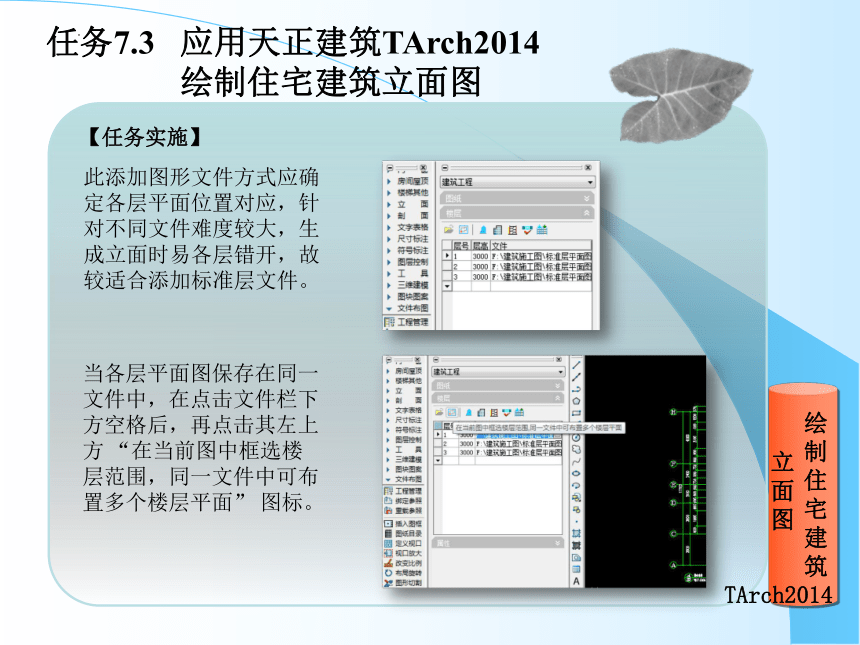

此添加图形文件方式应确定各层平面位置对应，针对不同文件难度较大，生成立面时易各层错开，故较适合添加标准层文件。
绘制住宅建筑
当各层平面图保存在同一文件中，在点击文件栏下方空格后，再点击其左上方 “在当前图中框选楼层范围，同一文件中可布置多个楼层平面” 图标。
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014

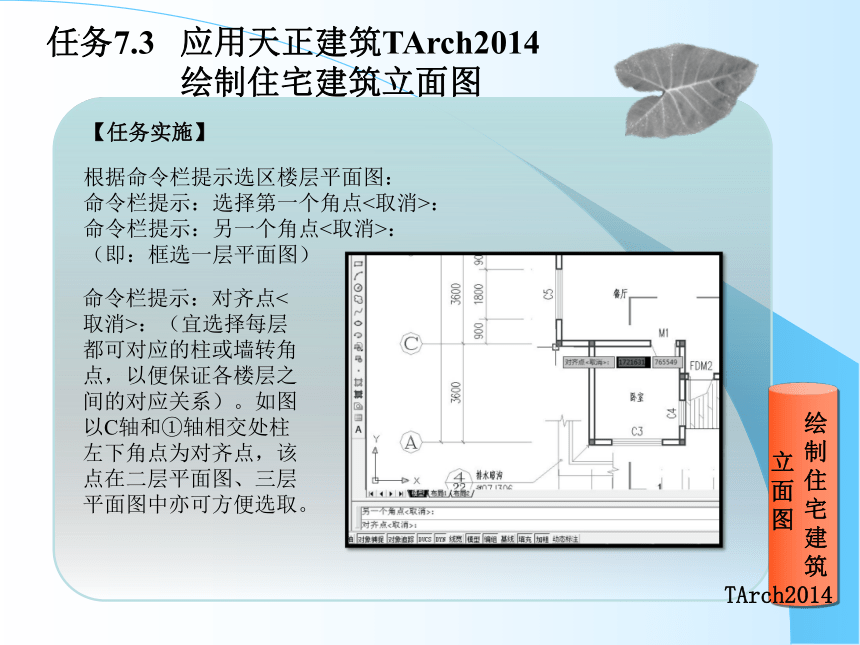

根据命令栏提示选区楼层平面图：
命令栏提示：选择第一个角点<取消>：
命令栏提示：另一个角点<取消>：
（即：框选一层平面图）
绘制住宅建筑
命令栏提示：对齐点<取消>：（宜选择每层都可对应的柱或墙转角点，以便保证各楼层之间的对应关系）。如图以C轴和①轴相交处柱左下角点为对齐点，该点在二层平面图、三层平面图中亦可方便选取。
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014

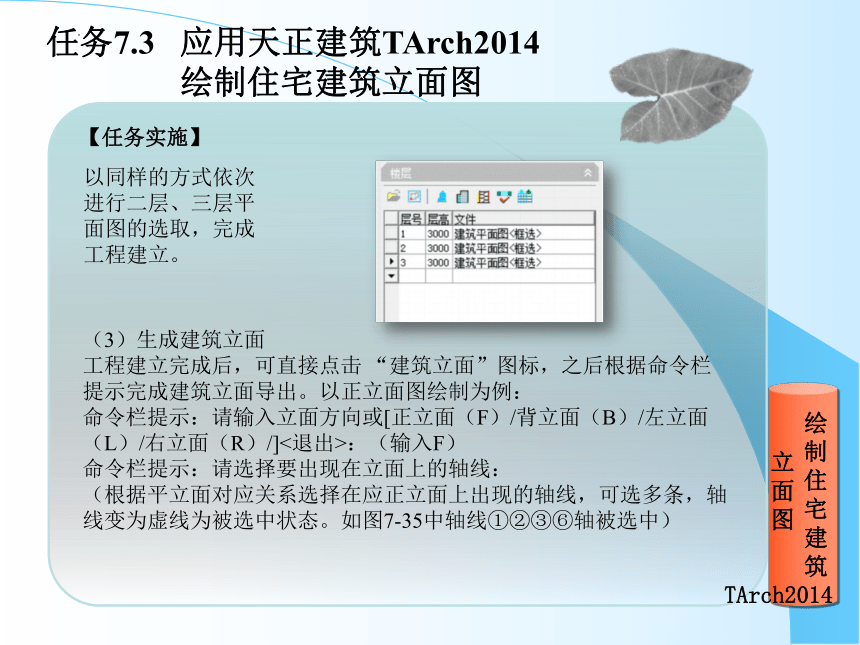

以同样的方式依次进行二层、三层平面图的选取，完成工程建立。
绘制住宅建筑
（3）生成建筑立面
工程建立完成后，可直接点击 “建筑立面”图标，之后根据命令栏提示完成建筑立面导出。以正立面图绘制为例：
命令栏提示：请输入立面方向或[正立面（F）/背立面（B）/左立面（L）/右立面（R）/]<退出>：（输入F）
命令栏提示：请选择要出现在立面上的轴线：
（根据平立面对应关系选择在应正立面上出现的轴线，可选多条，轴线变为虚线为被选中状态。如图7-35中轴线①②③⑥轴被选中）
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
轴线选取完成后点右键确认。将弹出立面生成设置窗口。
在该弹出窗口中进行基本设置，选择标注形式、是否绘制层间线，并根据该建筑的情况输入内外高差，确定出图比例。
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
点击生成立面按钮确定立面生成。并在弹出窗口中确定生成立面文件的图名、存储位置等内容。生成立面文件将自动打开为当前文件。
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
（4）编辑建筑立面
观察正立面文件可知，生成立面已建立各层正立面模型，门窗、轴线、尺寸标注、标高部分都已生成，但大量细节仍需进行修改和补充。
1）菜单栏 → 立面 → 立面屋顶
在弹出的立面屋顶参数窗口中确定适合参数：
绘制住宅建筑
选择恰当的坡顶类型、确定屋顶高度、檐口出挑长度、檐板宽度、是否添加瓦楞线并确定其间距，点击 定位点按钮 ，根据预览图示意选取对应的点PT1和PT2。
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
2）菜单栏 → 立面 → 立面阳台
在弹出的的天正图库管理系统中点击立面阳台目录下的适合的阳台，并双击预览图块插入阳台。
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
在弹出的图块编辑窗口中选择输入尺寸，取消统一比例限制，输入阳台尺寸后插入图块。在该窗口中也可选择输入比例项目，通过输入比例控制插入图块的尺寸。
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
3）菜单栏 → 立面 → 立面门窗
在弹出的的天正图库管理系统中点击立面窗目录下的适合的窗类型，并在图块预览中选取所需的窗子。
在选取合适的门窗后点击替换按钮，在图中选取被替换对象，点右键确认，则图中门窗将被新选取门窗替代。
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
4）当图中门窗样式不变，而需要修改尺寸等参数时，可先选中被修改对象，然后：
菜单栏 → 立面 → 门窗参数
然后根据命令栏提示完成参数编辑：
命令栏提示：底标高<800>：（输入600后按enter键确认）
命令栏提示：高度<1500>：（输入2300后按enter键确认）
命令栏提示：宽度<1800>：（按enter键确认）
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
5）其他细部修改。
① 修改、删除多余部分：炸开块后编辑，编辑完成后重组成块。
② 外墙装饰部分：使用填充命令完成外墙装饰。
③其他需修改细节。
6）添加文字和尺寸标注，完成正立面图绘制。
菜单栏 → 尺寸标注 → 逐点标注
菜单栏 → 文字表格 → 单行文字
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
完成情况如图：
绘制住宅建筑
【任务实施】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
立面图
TArch2014
2.任务实施要点
（1）建立工程模型时，应确保各楼层图纸的准确性及各楼层之间的对应关系，这是正确导出建筑立面的关键。
（2）使用立面模块、补充修改图纸时，应配合利用Auto CAD命令，力求以最适合个人绘图习惯的方式准确、快捷完成图纸绘制。
绘制住宅建筑
【能力拓展】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
能力拓展
(1)在建筑立面图的绘制过程中，除以上部分，TArch2014还提供了很多构件模块可供选用，其绘制方法相似，可根据命令栏提示进行绘图。
其他常用建筑立面模块：
菜单栏 → 立面 → 构件立面
菜单栏 → 立面 → 立面窗套
菜单栏 → 立面 → 雨水管线
菜单栏 → 立面 → 柱立面线
菜单栏 → 立面 → 图形裁剪
【能力拓展】
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
能力拓展
(2)在建立的工程模型中，以同样的方式导出背立面，完成背立面图的绘制。
【评价反馈】
评价反馈
任务7.3 应用天正建筑TArch2014
绘制住宅建筑立面图
序号 检测项目 评价任务及权重 自评 小组互评 教师评价
1 图形绘制 完整性 图形绘制是否完整，缺少1项扣5分(30分)
2 图形绘制的准确性 图形绘制是否准确，不准确一项扣5分(30分)
3 图形布局 图形布局不美观，酌情扣2～5分(10分)
4 完成时间 规定时间内没完成每超过10分钟，扣2分(10分)
5 工作纪律和 态度 团队协作能力差、不爱护仪器设备和环境，酌情扣10～20分（20分）
任务总评 优□ 良□ 中□ 合格□ 不合格□
任务小结
本
章
任
务
小
结
本项目主要学习如何使用天正建筑TAcrh2014软件进行建筑立面图的绘制，通过在天正建筑提供的文件布图模块中新建工程项目，生成建筑立面，并运用天正建筑提供立面屋顶、立面阳台、立面门窗、尺寸标注、文字表格等模块进行绘制和调整，从而准确快速的完成建筑立面图的绘制。
