项目六 图纸的打印输出
1
图形输出
2
能力拓展
3
评价反馈
4
任务小结
建筑CAD
任务6.2 图形输出
【任务描述】
任务6.2 图形输出
图形输出
将已绘制完成建筑设计图纸进行打印输出。
【任务描述】
任务6.2 图形输出
图形输出

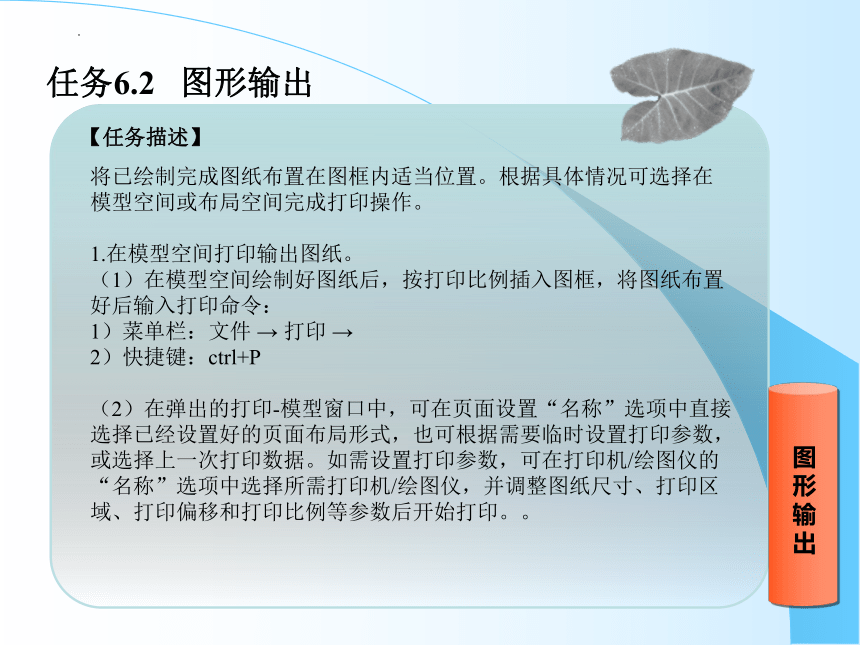

将已绘制完成图纸布置在图框内适当位置。根据具体情况可选择在模型空间或布局空间完成打印操作。
1.在模型空间打印输出图纸。
（1）在模型空间绘制好图纸后，按打印比例插入图框，将图纸布置好后输入打印命令：
1）菜单栏：文件 → 打印 →
2）快捷键：ctrl+P
（2）在弹出的打印-模型窗口中，可在页面设置“名称”选项中直接选择已经设置好的页面布局形式，也可根据需要临时设置打印参数，或选择上一次打印数据。如需设置打印参数，可在打印机/绘图仪的“名称”选项中选择所需打印机/绘图仪，并调整图纸尺寸、打印区域、打印偏移和打印比例等参数后开始打印。。
【任务描述】
任务6.2 图形输出
图形输出

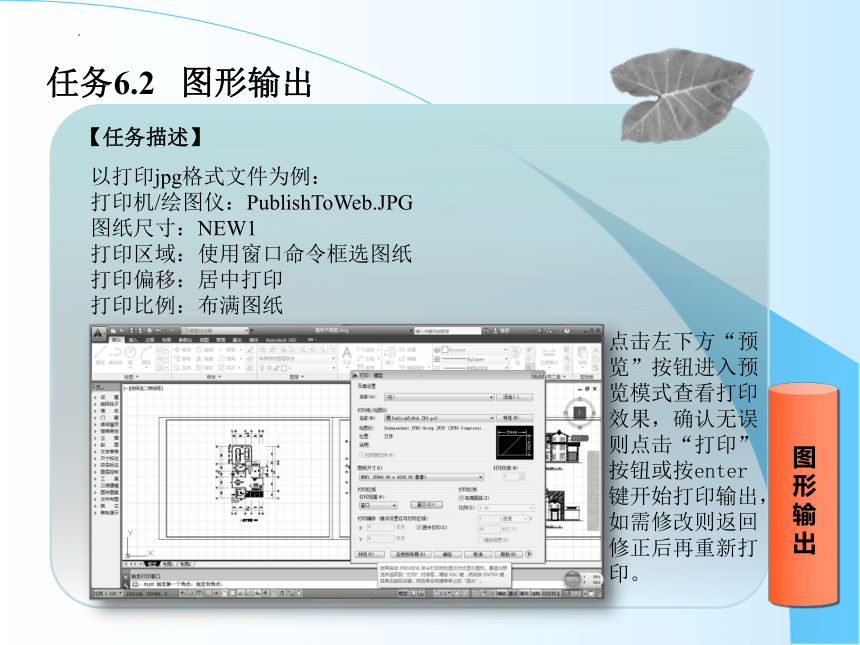

以打印jpg格式文件为例：
打印机/绘图仪：PublishToWeb.JPG
图纸尺寸：NEW1
打印区域：使用窗口命令框选图纸
打印偏移：居中打印
打印比例：布满图纸
点击左下方“预览”按钮进入预览模式查看打印效果，确认无误则点击“打印”按钮或按enter键开始打印输出，如需修改则返回修正后再重新打印。
【任务描述】
任务6.2 图形输出
图形输出

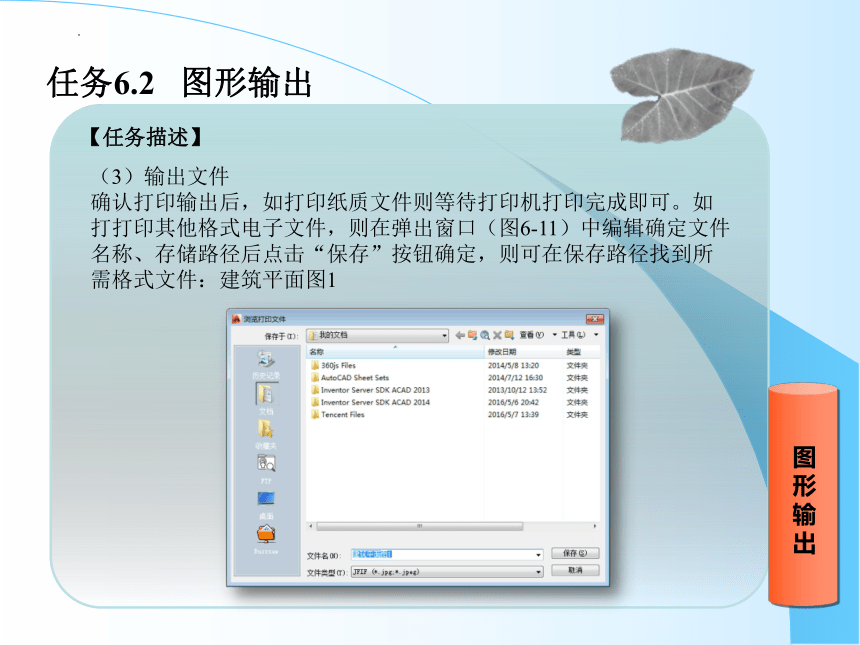

（3）输出文件
确认打印输出后，如打印纸质文件则等待打印机打印完成即可。如打打印其他格式电子文件，则在弹出窗口（图6-11）中编辑确定文件名称、存储路径后点击“保存”按钮确定，则可在保存路径找到所需格式文件：建筑平面图1
【任务描述】
任务6.2 图形输出
图形输出

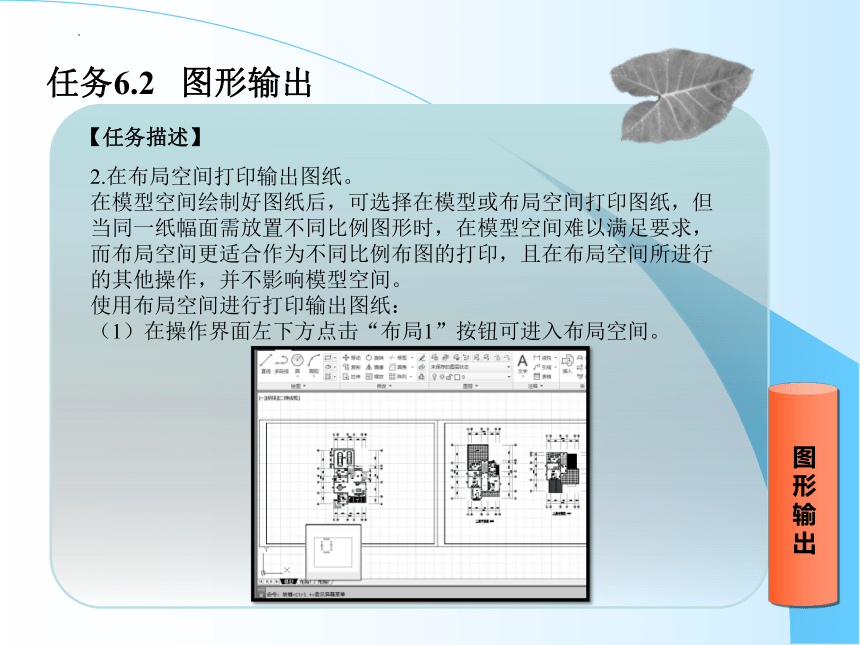

2.在布局空间打印输出图纸。
在模型空间绘制好图纸后，可选择在模型或布局空间打印图纸，但当同一纸幅面需放置不同比例图形时，在模型空间难以满足要求，而布局空间更适合作为不同比例布图的打印，且在布局空间所进行的其他操作，并不影响模型空间。
使用布局空间进行打印输出图纸：
（1）在操作界面左下方点击“布局1”按钮可进入布局空间。
【任务描述】
任务6.2 图形输出
图形输出

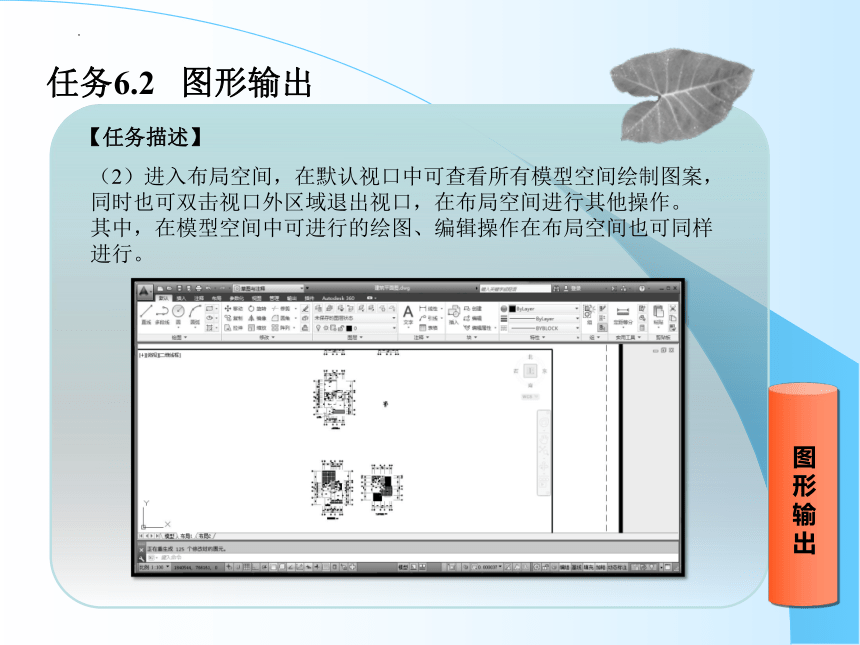

（2）进入布局空间，在默认视口中可查看所有模型空间绘制图案，同时也可双击视口外区域退出视口，在布局空间进行其他操作。
其中，在模型空间中可进行的绘图、编辑操作在布局空间也可同样进行。
【任务描述】
任务6.2 图形输出
图形输出

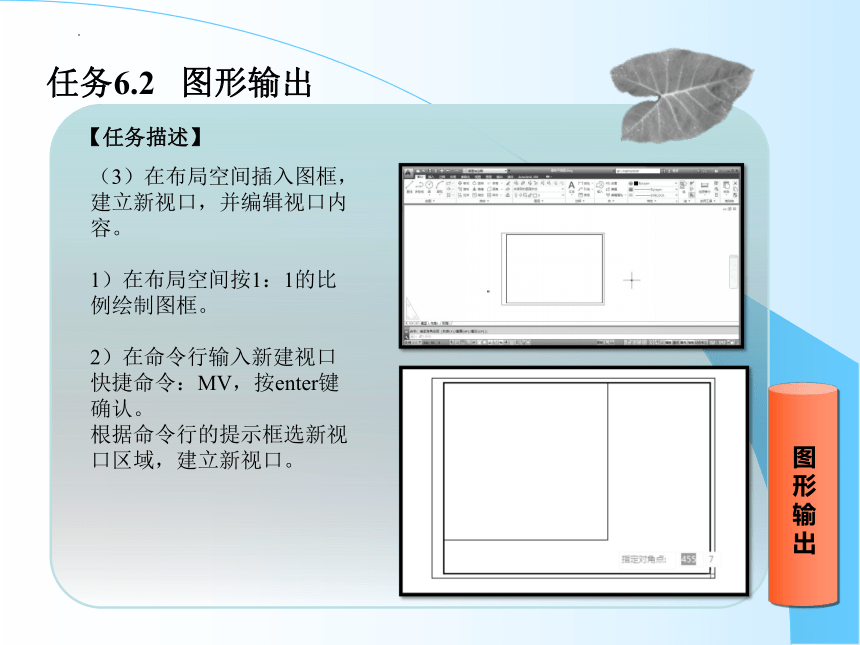

（3）在布局空间插入图框，建立新视口，并编辑视口内容。
1）在布局空间按1：1的比例绘制图框。
2）在命令行输入新建视口快捷命令：MV，按enter键确认。
根据命令行的提示框选新视口区域，建立新视口。
【任务描述】
任务6.2 图形输出
图形输出
双击新视口范围进入视口空间，此时视口范围将变为加粗黑线。利用鼠标调整视口可见视图范围，将需打印图纸部分调整到视口中间位置，并使用以下命令调整视口比例。
命令行：Z
命令行：1/100XP(输入：打印图纸比例+XP)，后按enter键确认。
【任务描述】
任务6.2 图形输出
图形输出
此时，视图空间内图纸显示比例已调整为1：100，如需修正图纸位置，可使用右侧平移工具稍作调整，完成后点右键选择退出。注意勿使用鼠标滚珠，因滚动滚珠将直接调整视口显示比例。
调整完成后将鼠标移动到视口范围以外任意工作区域内双击，退出视口空间。
3）当此纸幅范围内还需布置其他比例图纸时，重复上一步骤，即：
新建视口空间：MV
双击视口空间调整视口显示比例：Z
1/20XP（如：1：20的打印比例）
完成后退出视口空间。
【任务描述】
任务6.2 图形输出
图形输出
【任务描述】
任务6.2 图形输出
图形输出
此时，视图空间内图纸显示比例已调整为1：100，如需修正图纸位置，可使用右侧平移工具稍作调整，完成后点右键选择退出。注意勿使用鼠标滚珠，因滚动滚珠将直接调整视口显示比例。
调整完成后将鼠标移动到视口范围以外任意工作区域内双击，退出视口空间。
3）当此纸幅范围内还需布置其他比例图纸时，重复上一步骤，即：
新建视口空间：MV
双击视口空间调整视口显示比例：Z
1/20XP（如：1：20的打印比例）
完成后退出视口空间。
【任务描述】
任务6.2 图形输出
图形输出
4）可在布局空间对新建视口进行微调，以确保图纸布置合理。
框选所有视口边界，将其放置到Defpoints图层，以确保最终打印图纸时视口边界不被显示。
【任务描述】
任务6.2 图形输出
图形输出
（4）打印输出图纸。
菜单栏：文件 → 打印 →
在打印-布局窗口选择所需打印机/绘图仪：
选择图纸尺寸：
选择打印范围：窗口工具
打印偏移：居中打印
打印比例：布满图纸
点击“预览（P）”按钮对图纸进行预览，确认无误后点击“确定”按钮或按enter键直接打印。
【任务描述】
任务6.2 图形输出
图形输出
【能力拓展】
任务6.2 图形输出
能力拓展
使用布局或模型空间，将图纸打印成pdf格式文件。
操作要点：
1.选择模型或布局空间打印。
2.打印机/绘图仪选择：DWG To PDF.pc3。
3.图纸尺寸选择：选择所需pdf格式文件页面尺寸。
【评价反馈】
任务6.2 图形输出
评价反馈
序号 检测项目 评价任务及权重 自评 小组互评 教师评价
1 打印操作 完整性 打印操作是否完整，缺少1项扣5分(30分)
2 打印文件的准确性 打印文件是否准确，不准确一项扣5分(30分)
3 图形布局 图形布局不美观，酌情扣2～5分(10分)
4 完成时间 规定时间内没完成每超过10分钟，扣2分(10分)
5 工作纪律和 态度 团队协作能力差、不爱护仪器设备和环境，酌情扣10～20分（20分）
任务总评 优□ 良□ 中□ 合格□ 不合格□
任务小结
本
章
任
务
小
结
本项目主要介绍了Auto CAD软件中的图纸打印命令，通过本项目的学习，学会如何将已完成布局的图纸进行打印输出，包括将图纸直接打印成纸质文件和其他所需格式电子文件，如pdf格式、jpg等格式文件。
