项目七 天正建筑TArch2014
绘制建筑施工图
1
绘制住宅建筑平面图
2
能力拓展
3
评价反馈
4
任务小结

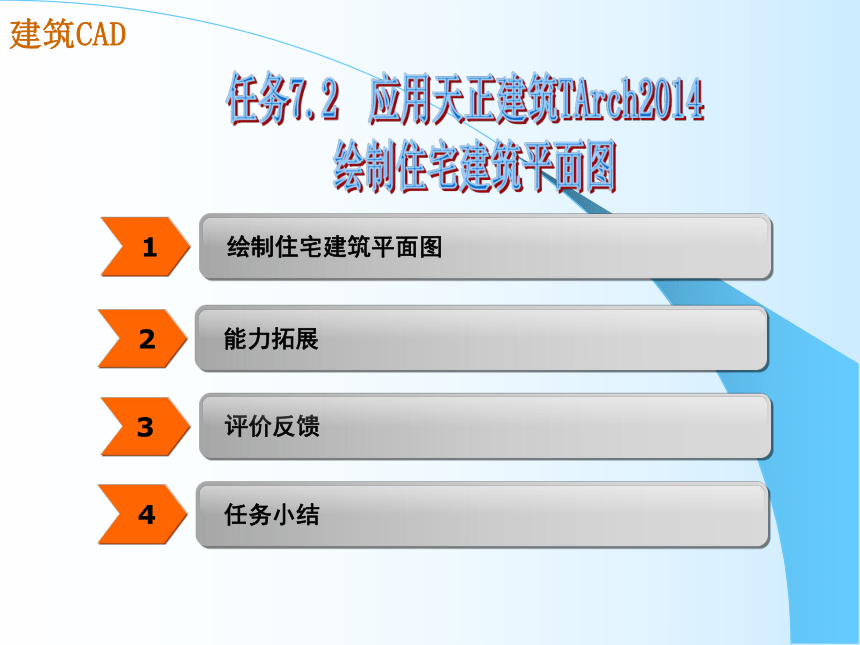

建筑CAD
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
【任务描述】
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014

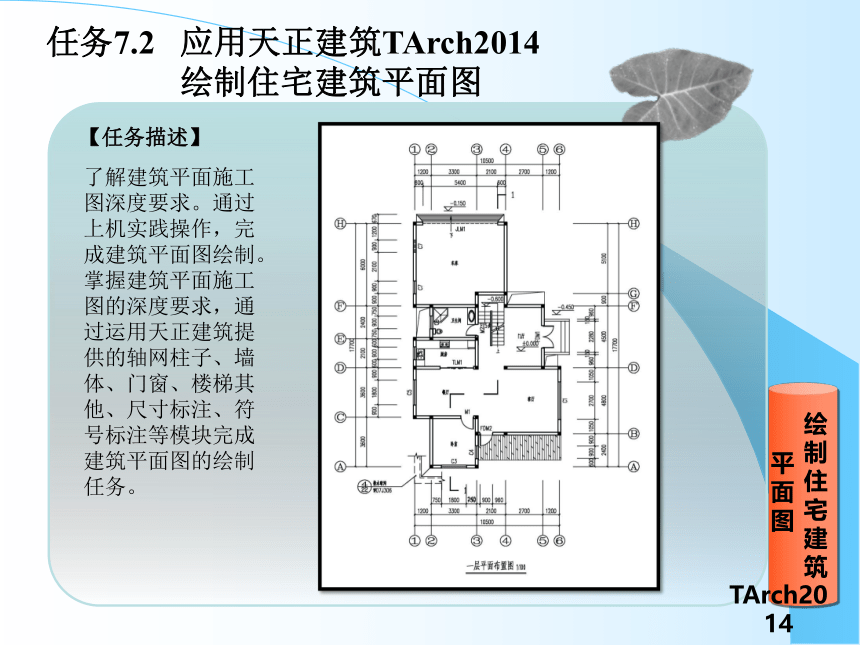

了解建筑平面施工图深度要求。通过上机实践操作，完成建筑平面图绘制。掌握建筑平面施工图的深度要求，通过运用天正建筑提供的轴网柱子、墙体、门窗、楼梯其他、尺寸标注、符号标注等模块完成建筑平面图的绘制任务。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】

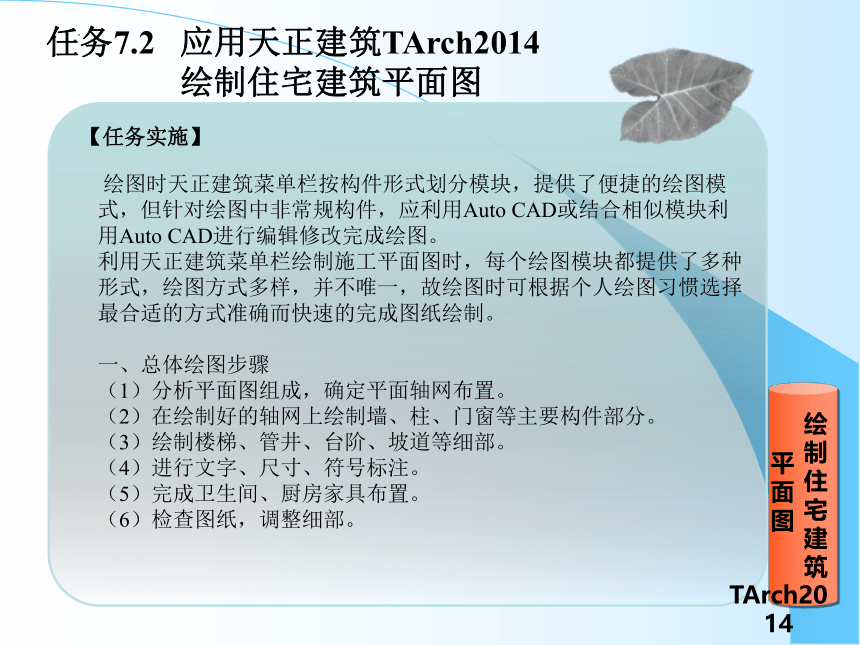

绘图时天正建筑菜单栏按构件形式划分模块，提供了便捷的绘图模式，但针对绘图中非常规构件，应利用Auto CAD或结合相似模块利用Auto CAD进行编辑修改完成绘图。
利用天正建筑菜单栏绘制施工平面图时，每个绘图模块都提供了多种形式，绘图方式多样，并不唯一，故绘图时可根据个人绘图习惯选择最合适的方式准确而快速的完成图纸绘制。
一、总体绘图步骤
（1）分析平面图组成，确定平面轴网布置。
（2）在绘制好的轴网上绘制墙、柱、门窗等主要构件部分。
（3）绘制楼梯、管井、台阶、坡道等细部。
（4）进行文字、尺寸、符号标注。
（5）完成卫生间、厨房家具布置。
（6）检查图纸，调整细部。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】

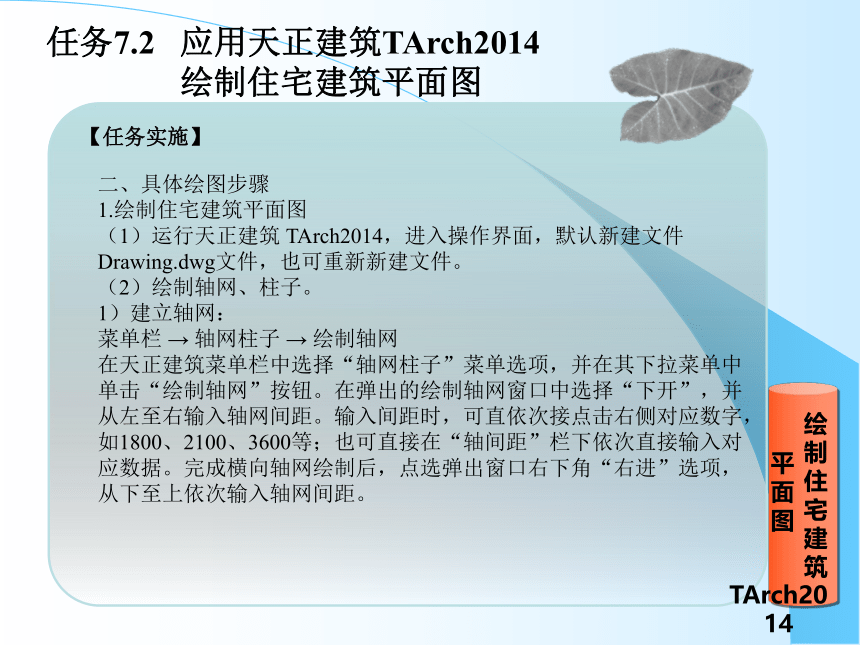

二、具体绘图步骤
1.绘制住宅建筑平面图
（1）运行天正建筑 TArch2014，进入操作界面，默认新建文件Drawing.dwg文件，也可重新新建文件。
（2）绘制轴网、柱子。
1）建立轴网：
菜单栏 → 轴网柱子 → 绘制轴网
在天正建筑菜单栏中选择“轴网柱子”菜单选项，并在其下拉菜单中单击“绘制轴网”按钮。在弹出的绘制轴网窗口中选择“下开”，并从左至右输入轴网间距。输入间距时，可直依次接点击右侧对应数字，如1800、2100、3600等；也可直接在“轴间距”栏下依次直接输入对应数据。完成横向轴网绘制后，点选弹出窗口右下角“右进”选项，从下至上依次输入轴网间距。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】

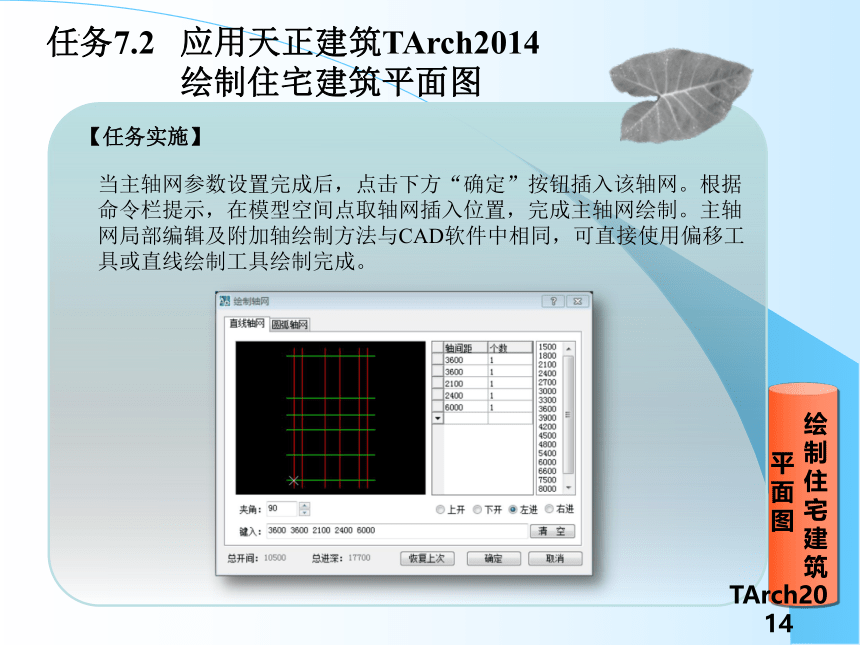

当主轴网参数设置完成后，点击下方“确定”按钮插入该轴网。根据命令栏提示，在模型空间点取轴网插入位置，完成主轴网绘制。主轴网局部编辑及附加轴绘制方法与CAD软件中相同，可直接使用偏移工具或直线绘制工具绘制完成。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】

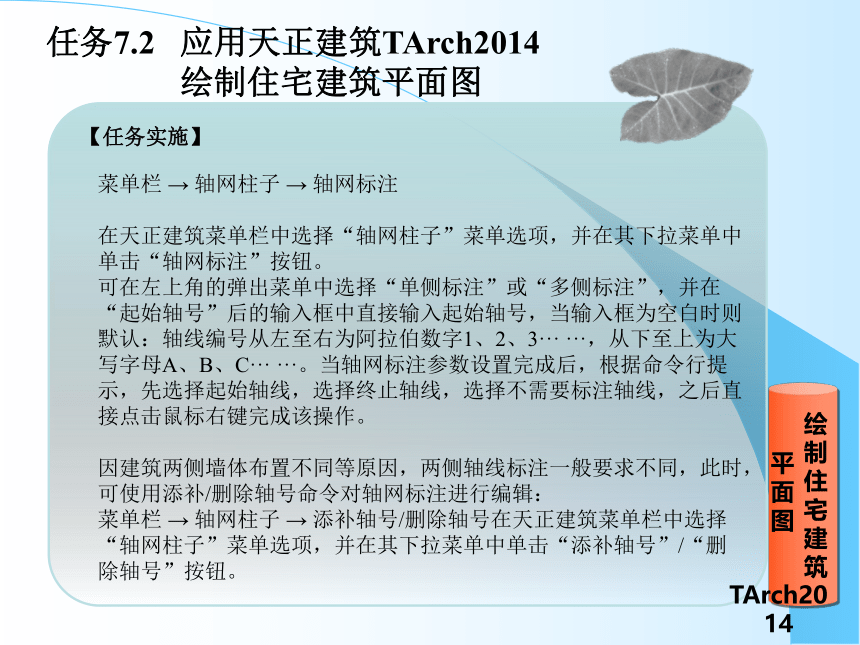

菜单栏 → 轴网柱子 → 轴网标注
在天正建筑菜单栏中选择“轴网柱子”菜单选项，并在其下拉菜单中单击“轴网标注”按钮。
可在左上角的弹出菜单中选择“单侧标注”或“多侧标注”，并在“起始轴号”后的输入框中直接输入起始轴号，当输入框为空白时则默认：轴线编号从左至右为阿拉伯数字1、2、3··· ···，从下至上为大写字母A、B、C··· ···。当轴网标注参数设置完成后，根据命令行提示，先选择起始轴线，选择终止轴线，选择不需要标注轴线，之后直接点击鼠标右键完成该操作。
因建筑两侧墙体布置不同等原因，两侧轴线标注一般要求不同，此时，可使用添补/删除轴号命令对轴网标注进行编辑：
菜单栏 → 轴网柱子 → 添补轴号/删除轴号在天正建筑菜单栏中选择“轴网柱子”菜单选项，并在其下拉菜单中单击“添补轴号”/“删除轴号”按钮。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】

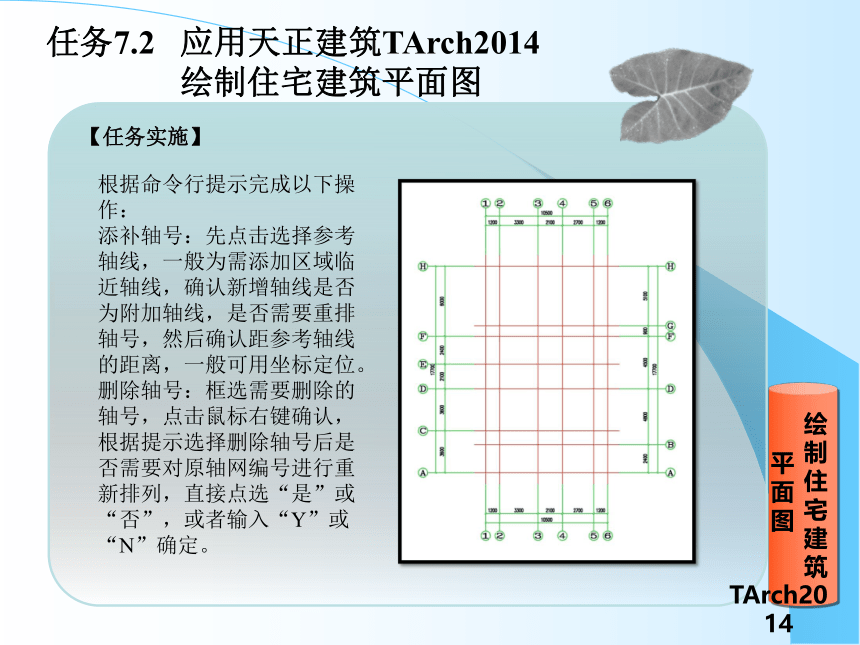

根据命令行提示完成以下操作：
添补轴号：先点击选择参考轴线，一般为需添加区域临近轴线，确认新增轴线是否为附加轴线，是否需要重排轴号，然后确认距参考轴线的距离，一般可用坐标定位。
删除轴号：框选需要删除的轴号，点击鼠标右键确认，根据提示选择删除轴号后是否需要对原轴网编号进行重新排列，直接点选“是”或“否”，或者输入“Y”或“N”确定。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】

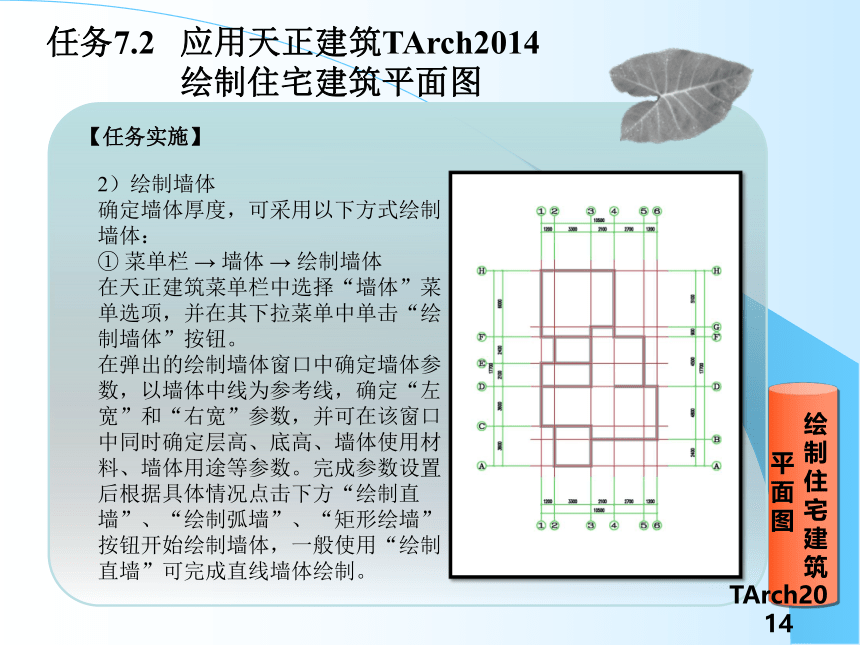

2）绘制墙体
确定墙体厚度，可采用以下方式绘制墙体：
① 菜单栏 → 墙体 → 绘制墙体
在天正建筑菜单栏中选择“墙体”菜单选项，并在其下拉菜单中单击“绘制墙体”按钮。
在弹出的绘制墙体窗口中确定墙体参数，以墙体中线为参考线，确定“左宽”和“右宽”参数，并可在该窗口中同时确定层高、底高、墙体使用材料、墙体用途等参数。完成参数设置后根据具体情况点击下方“绘制直墙”、“绘制弧墙”、“矩形绘墙”按钮开始绘制墙体，一般使用“绘制直墙”可完成直线墙体绘制。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】

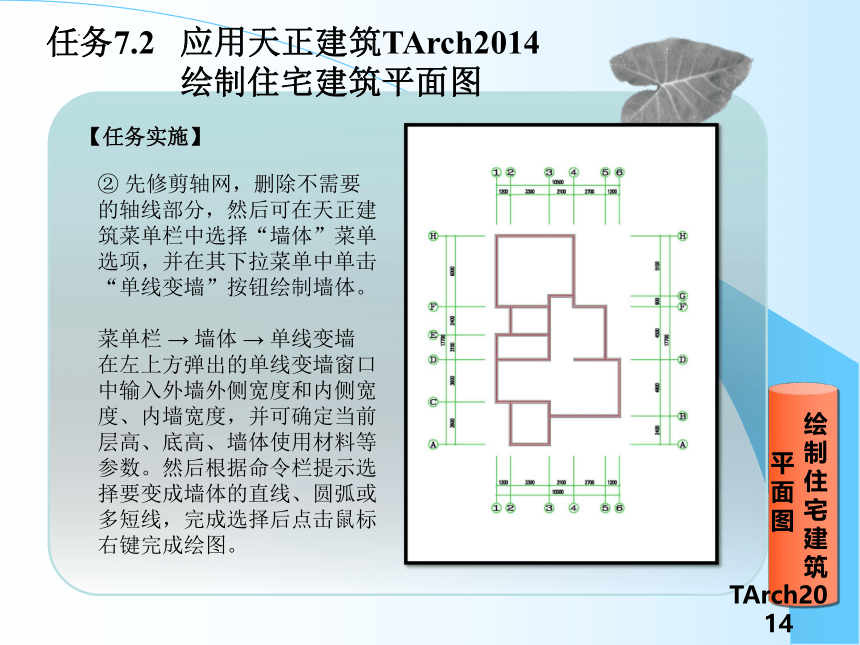

② 先修剪轴网，删除不需要的轴线部分，然后可在天正建筑菜单栏中选择“墙体”菜单选项，并在其下拉菜单中单击“单线变墙”按钮绘制墙体。
菜单栏 → 墙体 → 单线变墙
在左上方弹出的单线变墙窗口中输入外墙外侧宽度和内侧宽度、内墙宽度，并可确定当前层高、底高、墙体使用材料等参数。然后根据命令栏提示选择要变成墙体的直线、圆弧或多短线，完成选择后点击鼠标右键完成绘图。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】

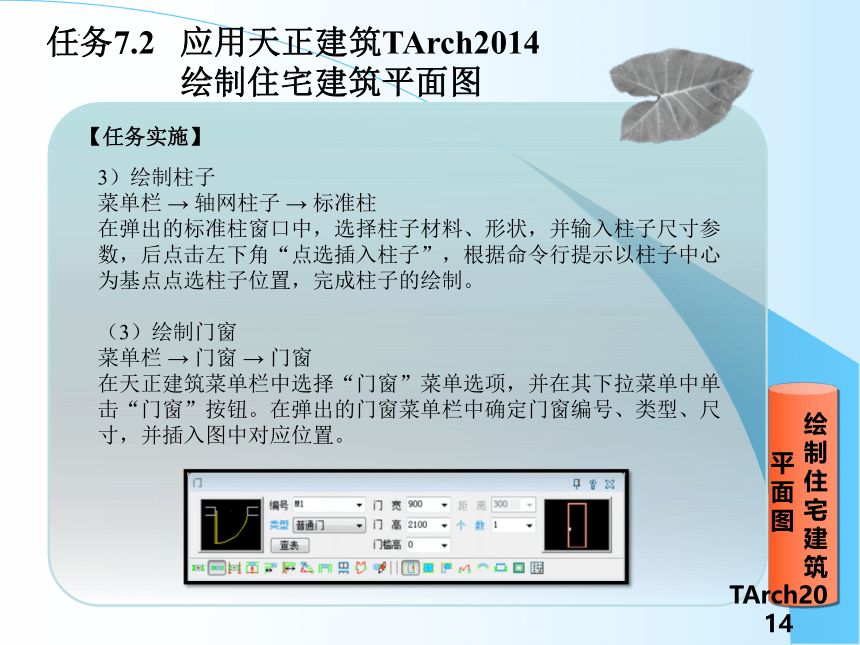

3）绘制柱子
菜单栏 → 轴网柱子 → 标准柱
在弹出的标准柱窗口中，选择柱子材料、形状，并输入柱子尺寸参数，后点击左下角“点选插入柱子”，根据命令行提示以柱子中心为基点点选柱子位置，完成柱子的绘制。
（3）绘制门窗
菜单栏 → 门窗 → 门窗
在天正建筑菜单栏中选择“门窗”菜单选项，并在其下拉菜单中单击“门窗”按钮。在弹出的门窗菜单栏中确定门窗编号、类型、尺寸，并插入图中对应位置。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】

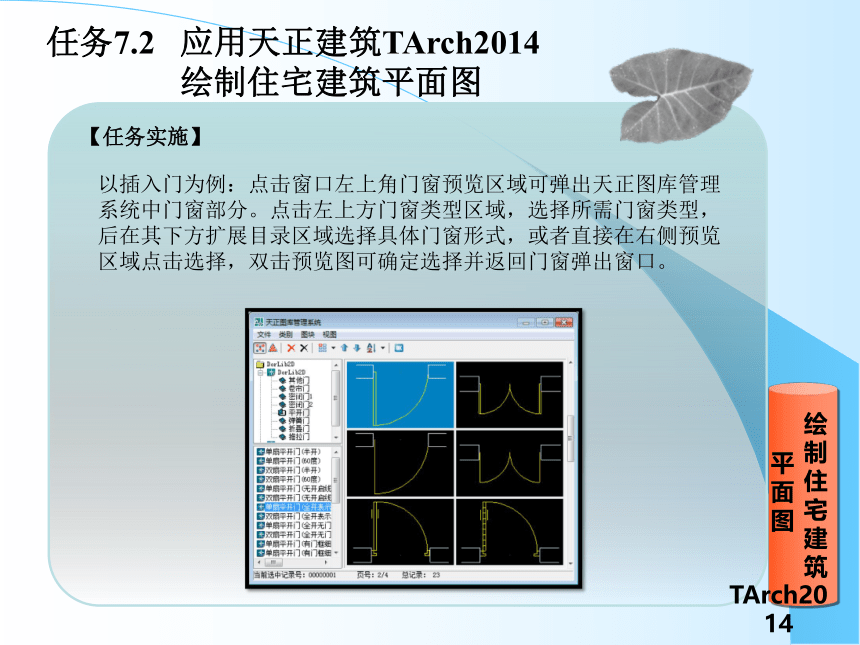

以插入门为例：点击窗口左上角门窗预览区域可弹出天正图库管理系统中门窗部分。点击左上方门窗类型区域，选择所需门窗类型，后在其下方扩展目录区域选择具体门窗形式，或者直接在右侧预览区域点击选择，双击预览图可确定选择并返回门窗弹出窗口。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
完成门样式选择后，在门弹出窗口中确定门宽、门高、门槛高的参数，可在下拉选择项中选择或直接输入。
在该弹出窗口中可在“类型”选项中对门的类型进行选择，同时可对门进行自由编号，如M1；编号也可选择自动编号，自动编号以门/窗首字母大写+门宽+门高组成，如M0921：表示宽900高2100的门。
当门的参数设置完成后开始在图中具体位置进行插入。门的插入方式选项位于弹出窗口最下方，插入方式有：自由插入、沿墙顺序插入、依据点取位置两侧轴线进行等分插入、在点取的墙段上等分插入等。根据图纸具体情况选择适合的插入方式，并可根据命令栏提示左右、内外翻转。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
操作案例：
沿墙顺序插入门M1
沿墙顺序插入窗C3
门窗绘制完成后如右图
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
（4）绘制楼梯
关于楼梯的绘制，天正建筑的菜单栏中提供了楼梯其他选项，在该选项的下拉菜单中提供了绘制各种楼梯的多种方法，可直接绘制直线梯段、弧形梯段、任意梯段和扶手，可直接绘制双跑楼梯、多跑楼梯、双分平行楼梯、交叉楼梯、剪刀楼梯、三角楼梯等，也可直接绘制电梯、扶梯、台阶、坡道、散水等构造部分。各类型楼梯的绘制都是以相关参数来确定楼梯的尺寸、位置和构造形式，绘制方式较为相似，现以最常见的双跑楼梯为例。
菜单栏 → 楼梯其他 → 双跑楼梯
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
在天正建筑菜单栏中选择“楼梯其他”菜单选项，并在其下拉菜单中单击“双跑楼梯”按钮。在弹出的双跑楼梯窗口中选择所需楼梯参数：
楼梯高度：楼梯高度应与层高一致，高度确定后踏步总数、一跑步数、二跑步数、踏步高度、踏步宽度等自动生成，如所需数据与默认生成数据不同，也可根据实际情况直接输入数值确定。
梯间宽：指楼梯间两墙体之间的净距，可点击 图标在图中直接选取；也可以经计算后直接输入，梯间宽=楼梯间轴线尺寸 – 两侧半墙厚度之和。
梯段宽：指梯段的宽度，梯段宽=1/2（梯间宽 – 井宽）。
上楼位置、休息平台、踏步取齐等数据根据实际情况确定。
注意：踏步高度、踏步宽度尺寸、梯段宽度、休息平台宽度都应符合建筑设计规范要求。
楼梯各参数确定后，根据命令栏提示直接在模型空间对应位置插入楼梯模块即可，一般以楼梯坐上角点作为基准点。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
楼梯各参数确定后，根据命令栏提示直接在模型空间对应位置插入楼梯模块即可，一般以楼梯坐上角点作为基准点。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
（5）绘制台阶、坡道、平台等细部。
① 绘制采光井上空部分：采光井上空部分一般以折线段表示，可直接使用直线工具或多段线工具绘制。
② 绘制台阶
菜单栏 → 楼梯其他 → 台阶
在天正建筑菜单栏中选择“楼梯其他”菜单选项，并在其下拉菜单中单击“台阶”按钮，则将弹出以下台阶窗口。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
弹出窗口的下方图标为可选择的台阶类型，依次为：矩形单面台阶、矩形三面台阶、矩形阴角台阶、弧形台阶、沿墙偏移绘制、选择已有路径绘制、任意绘制；台阶类型可选择：普通台阶或下沉式台阶，基面为平台面或基面为外轮廓面。
选择矩形单面台阶、普通台阶和基面为平台面，然后再上方涉及参数中输入台阶总高、踏步宽度、踏步高度、踏步数目、平台宽度等数据。当参数确定完毕后，根据命令栏提示，指定台阶的两个控制点，最后点击鼠标右键确认绘制完成。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
③ 菜单栏 → 楼梯其他 → 坡道
在天正建筑菜单栏中选择“楼梯其他”菜单选项，并在其下拉菜单中单击“坡道”按钮，则将弹出以下坡道窗口。在窗口中输入坡道长度、高度、宽度、边坡宽度坡顶标高等参数后根据命令栏提示调整基点，插入坡道完成绘制。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
④ 菜单栏 → 楼梯其他 → 散水
在天正建筑菜单栏中选择“楼梯其他”菜单选项，并在其下拉菜单中单击“散水”按钮，则将弹出以下散水窗口。
绘制住宅建筑
绘制时，先完成散水宽度、室内外高差、偏移距离等参数的输入，当散水参数设置完成后，可根据需要采用搜索自动生成、任意绘制、选择已有路径生成三种方式绘制。
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
⑤ 绘制暗沟。可使用直线、多短线、偏移等命令完成绘制。
⑥ 绘制木平台。可使用多短线、矩形、填充等命令完成绘制。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
（6）文字、符号标注
天正建筑提供了文字表格和符号标注模块用于文字和符号的标注，模块下方有多种文字和符号的编辑形式，其中：
中文字表格模块下有文字样式、单行文字、多行文字、曲线文字等多种形式；
符号标注模块下有坐标标注、标高标注、箭头标注、引出标注、索引符号、剖切符号、画指北针等多种类型。
各标注方式都以相关参数进行标注控制，现以一层平面图的绘制为例，进行单行文字、索引符号和剖切符号标注。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
1）菜单栏 → 文字表格 → 单行文字
在天正建筑菜单栏中选择“文字表格”菜单选项，并在其下拉菜单中单击“单行文字”按钮，则将弹出单行文字窗口。在该窗口中空格部分输入所需标注文字，并在下方文字样式、对齐方式、转角、字高等参数选项或空格中，根据需要完成所需参数输入，参数确定后根据命令行提示在模型空间点取插入位置，完成文字标注。
已完成的单行文字如需修改，可直接双击需修改文字，在弹出的空格中直接进行编辑，完成后点击鼠标右键确认。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
2）菜单栏 → 符号标注 → 索引符号
在天正建筑菜单栏中选择“符号标注”菜单选项，并在其下拉菜单中单击“索引符号”按钮，则将弹出索引符号窗口。在窗口中确定索引文字和标注文字的相关参数，然后按照命令栏的提示，先点取索引节点的位置，选取索引节点的范围，然后点击选取确定转折点的位置、文字索引号的位置，最后点击鼠标右键确认完成索引标注。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
3) 菜单栏 → 符号标注 → 剖切符号
在天正建筑菜单栏中选择“符号标注”菜单选项，并在其下拉菜单中单击“剖切符号”按钮，则将弹出剖切符号窗口。在弹出窗口中确定剖切编号、文字样式、字高等参数后，根据命令栏提示绘制转折剖切线
命令栏提示：请输入剖切编号<1>：点右键确定
命令栏提示：点取第一个剖切点<退出>：拾取第一个点
命令栏提示：点取第二点剖切点<退出>：拾取相应点
命令栏提示：点取下一个剖切点<结束>：拾取相应点
命令栏提示：点取下一个剖切点<结束>：拾取相应点后点击右键结束
命令栏提示：点取剖视方向<当前>：点击剖视方向确定，绘制完成。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
4) 菜单栏 → 符号标注 → 标高标注/箭头引注
在天正建筑菜单栏中选择“符号标注”菜单选项，并在其下拉菜单中单击“标高标注”/“箭头引注”按钮。
标高标注：在弹出的标高标注窗口中，可勾选手工输入选项，然后在表格楼层标高下空格中输入所需标高尺寸，在右侧可对标注样式、标注文字样式、字高、精度等参数进行编辑，完成后根据命令栏提示在模型空间点取标高点，点取标高方向，最后以点击鼠标右键确认完成标注。
箭头引注：在弹出的箭头引注窗口中输入箭头上标和下标文字，并可调整文字样式、对齐方式、箭头大小、箭头样式、字高等参数，完成后根据命令栏提示在模型空间点取箭头起点、箭头直段下一点（可以重复多点），最后以单击鼠标右键确认完成该操作。
绘制住宅建筑
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
（7）细部尺寸标注
菜单栏 → 尺寸标注 → 逐点标注
根据所绘图纸细部特征，可选择墙厚标注、两点标注、快速标注、半径标注、直径标注、角度标注、弧长标注等标注方式。
绘制住宅建筑
（8）绘制卫生间、厨房布置。
菜单栏 → 图块图案 → 通用图库
在弹出的天正图库管理系统窗口中，选择二维图库下列的平面 → 平面洁具与厨具 → 厨具/洗脸盆/大小便器/浴缸/其他等项目，并在预览中确定所需图库图块，双击确定插入。
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
插入图块后，可在图块编辑窗口中编辑图块尺寸。
1）输入尺寸：直接输入长度和宽度确定所需图块尺寸。
2）输入比例：通过输入X、Y、Z轴缩放比例确定图块尺寸，可等比缩放，也可只在某一轴方向缩放。
编辑完成后点击应用开始生效。
绘制住宅建筑
如后期绘图需使用新图库图案替代更原插入图案，可在天正图库管理系统窗口中选择新图案，然后点击窗口上方替换 图标，确定替换规则后在操作区域点击原图案，原图案变为虚线即为选中状态，后点右键确认即可完成新选择图库图案替换原图案操作。
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
平面图
TArch2014
【任务实施】
2.任务实施要点
（1）图纸绘制前应确定其比例，并在软件界面左下角比例图标部分选择所需比例。
（2）轴网是图纸的基础，应确定其准确和完整性后再开始绘制其他部分。
（3）进行文字、尺寸和符号标注时，如涉及详图等不同比例图纸绘制时，应及时修改界面左下角绘图比例。
（4）绘图完成后应对比施工平面图深度要求，确定图纸达到深度要求。
绘制住宅建筑
【能力拓展】
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
能力拓展
在一层平面图的基础上，利用天正建筑完成二层平面图、三层平面图绘制。
【评价反馈】
评价反馈
任务7.2 应用天正建筑TArch2014
绘制住宅建筑平面图
序号 检测项目 评价任务及权重 自评 小组互评 教师评价
1 图形绘制 完整性 图形绘制是否完整，缺少1项扣5分(30分)
2 图形绘制的准确性 图形绘制是否准确，不准确一项扣5分(30分)
3 图形布局 图形布局不美观，酌情扣2～5分(10分)
4 完成时间 规定时间内没完成每超过10分钟，扣2分(10分)
5 工作纪律和 态度 团队协作能力差、不爱护仪器设备和环境，酌情扣10～20分（20分）
任务总评 优□ 良□ 中□ 合格□ 不合格□
任务小结
本
章
任
务
小
结
本项目主要学习如何使用天正建筑TAcrh2014软件进行建筑平面图的绘制，通过对天正建筑提供的轴网柱子、门窗、楼梯其他、文字表格、符号标注、尺寸标注、图案图库等模块的学习，能够运用各个模块准确而快速的完成建筑平面图的绘制。
