项目六 图纸的打印输出
1
图纸布局
2
能力拓展
3
评价反馈
4
任务小结
建筑CAD
任务6.1 图纸布局
【任务描述】

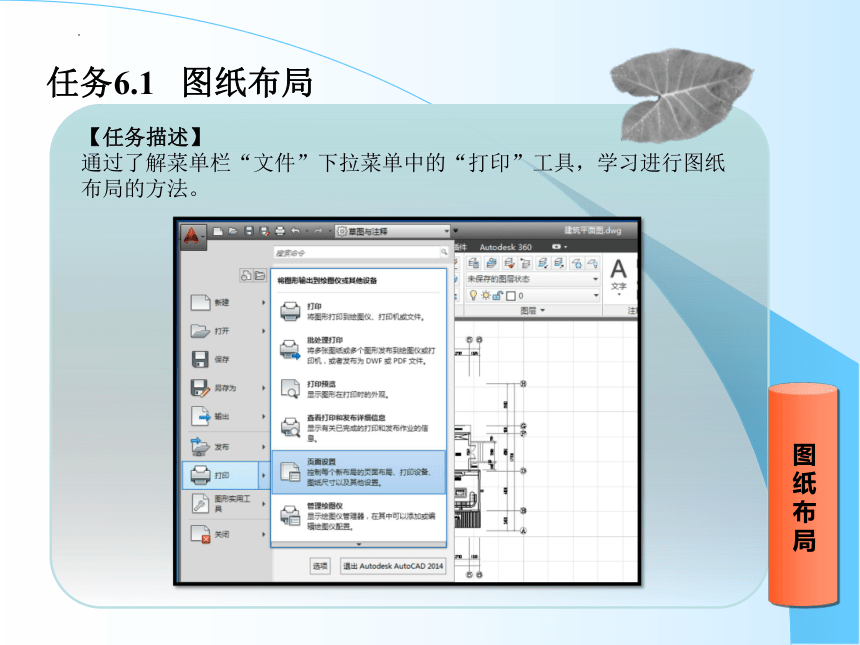

通过了解菜单栏“文件”下拉菜单中的“打印”工具，学习进行图纸布局的方法。
任务6.1 图纸布局
图纸布局
【任务实施】
任务6.1 图纸布局

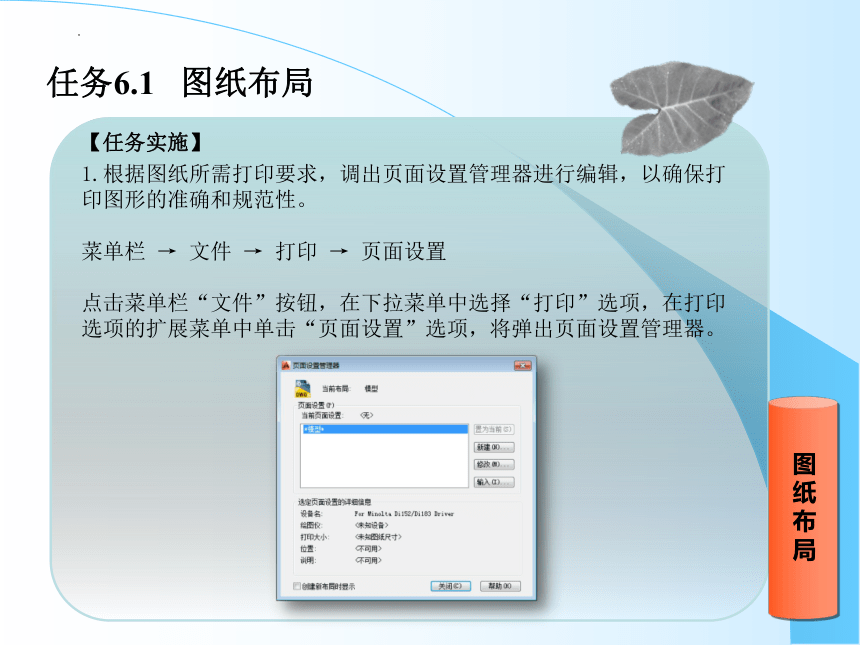

1.根据图纸所需打印要求，调出页面设置管理器进行编辑，以确保打印图形的准确和规范性。
菜单栏 → 文件 → 打印 → 页面设置
点击菜单栏“文件”按钮，在下拉菜单中选择“打印”选项，在打印选项的扩展菜单中单击“页面设置”选项，将弹出页面设置管理器。
图纸布局
【任务实施】
任务6.1 图纸布局
1.根据图纸所需打印要求，调出页面设置管理器进行编辑，以确保打印图形的准确和规范性。
菜单栏 → 文件 → 打印 → 页面设置
点击菜单栏“文件”按钮，在下拉菜单中选择“打印”选项，在打印选项的扩展菜单中单击“页面设置”选项，将弹出页面设置管理器。
图纸布局
【任务实施】
任务6.1 图纸布局
1.根据图纸所需打印要求，调出页面设置管理器进行编辑，以确保打印图形的准确和规范性。
菜单栏 → 文件 → 打印 → 页面设置
点击菜单栏“文件”按钮，在下拉菜单中选择“打印”选项，在打印选项的扩展菜单中单击“页面设置”选项，将弹出页面设置管理器。
图纸布局
【任务实施】
任务6.1 图纸布局

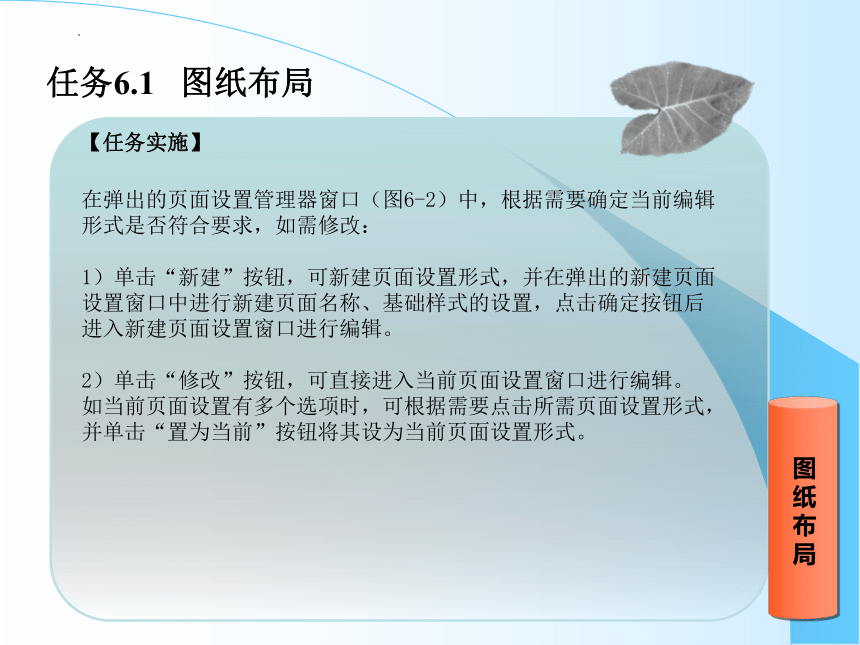

在弹出的页面设置管理器窗口（图6-2）中，根据需要确定当前编辑形式是否符合要求，如需修改：
1）单击“新建”按钮，可新建页面设置形式，并在弹出的新建页面设置窗口中进行新建页面名称、基础样式的设置，点击确定按钮后进入新建页面设置窗口进行编辑。
2）单击“修改”按钮，可直接进入当前页面设置窗口进行编辑。
如当前页面设置有多个选项时，可根据需要点击所需页面设置形式，并单击“置为当前”按钮将其设为当前页面设置形式。
图纸布局
【任务实施】
任务6.1 图纸布局
2.编辑当前页面设置窗口
单击“新建”或“修改”按钮后，在弹出的页面设置窗口中调整所需打印机/绘图仪，设置图纸尺寸、打印区域、打印比例、图形方向等选项内容。
图纸布局
【任务实施】
任务6.1 图纸布局
1）打印机/绘图仪设置
在打印机/绘图仪工具区，点击名称后的下拉菜单，选择所需打印机/绘图仪。当需将图纸打印为其他文件形式，如pdf文件、jpg文件时，可直接点击对应选项，即分别为DWG To PDF.pc3、PublishToWeb JPG.pc3。
图纸布局
【任务实施】
任务6.1 图纸布局
2）自定义图纸尺寸
以打印jpg格式文件为例，当选择好所需打印机后，可单击“特性”按钮在弹出窗口中对绘图仪特性进行编辑。
当默认图纸尺寸无法满足需求时，可在绘图仪配置编辑器窗口的设备和文档设置选项板中点击“自定义图纸尺寸”选项，并在其工具区点击“添加”、“删除”和“修改”按钮进行编辑。
图纸布局
【任务实施】
任务6.1 图纸布局
点击“添加”按钮，添加新的图纸尺寸，可在弹出窗口中依次选择：创建新图纸 → 设置图纸宽度、高度、单位 → 定义图纸尺寸名 → 完成自定义图纸尺寸编辑。点击绘图仪配置编辑器窗口中的“确定”按钮后，该新建图纸尺寸可在页面设置窗口中图纸尺寸下拉菜单中找到。
图纸布局
【任务实施】
任务6.1 图纸布局
3）打印区域
打印范围选项如下：
窗口：点击之后的“窗口”选择按钮，可在工作区使用建立选区的方式选择打印区域。
范围：打印区域为当前工作区内所有几何图形所在范围。
图形界线：打印指定图纸尺寸的可打印区域内的所有内容。
显示：打印当前视口或布局空间中中的视图范围。
图纸布局
【任务实施】
任务6.1 图纸布局
图纸布局
【任务实施】
任务6.1 图纸布局
4）可根据需要确定打印样式表、着色适口选项、打印选项、图形方向等内容，可点击“预览”按钮查看，并点击“确定”按钮确认该页面设置。

3.任务实施的要点
（1）打印机/绘图仪的选择。当需将图纸打印成纸质文件，选择已连接的打印机名称；当需将图纸打印成其他格式文件，选择名称下拉菜单中默认的对应格式打印机。
（2）在不同打印机/绘图仪模式下，默认图纸尺寸也有不同，当无法满足所需尺寸时，需在特性窗口中选择添加自定义图纸尺寸。
（3）一般情况下，打印范围使用窗口选项，可在工作区以框选的形式自由选择打印范围；打印偏移选择居中打印，打印比例则为满布图纸。
（4）若多次使用同一打印页面设置方式，可在首次打印完成后，在页面设置区名称下拉菜单中选择：<上一次打印>，可快速完成打印操作。
图纸布局
【能力拓展】
任务6.1 图纸布局
评价反馈
选择PublishToWeb.JPG绘图仪，并在此模式下创建NEW1图纸尺寸：5940*4200（像素）。
【评价反馈】
序号 检测项目 评价任务及权重 自评 小组互评 教师评价
1 图纸布局操作 完整性 图纸布局操作是否完整，缺少1项扣5分(30分)
2 页面设置的准确性 页面设置是否准确，不准确一项扣5分(30分)
3 图形布局 图形布局不美观，酌情扣2～5分(10分)
4 完成时间 规定时间内没完成每超过10分钟，扣2分(10分)
5 工作纪律和 态度 团队协作能力差、不爱护仪器设备和环境，酌情扣10～20分（20分）
任务总评 优□ 良□ 中□ 合格□ 不合格□
任务小结
本
章
任
务
小
结
本项目主要介绍了Auto CAD软件中的图纸打印命令，通过本项目的学习，学会如何将已绘制完成的CAD图纸在布局空间调整成为所需打印的比例和样式，包括如何将不同比例图纸布置在同一图纸内，为之后的图纸打印做好准备。
