第11章 利用天正建筑T20进行工程实例的绘制

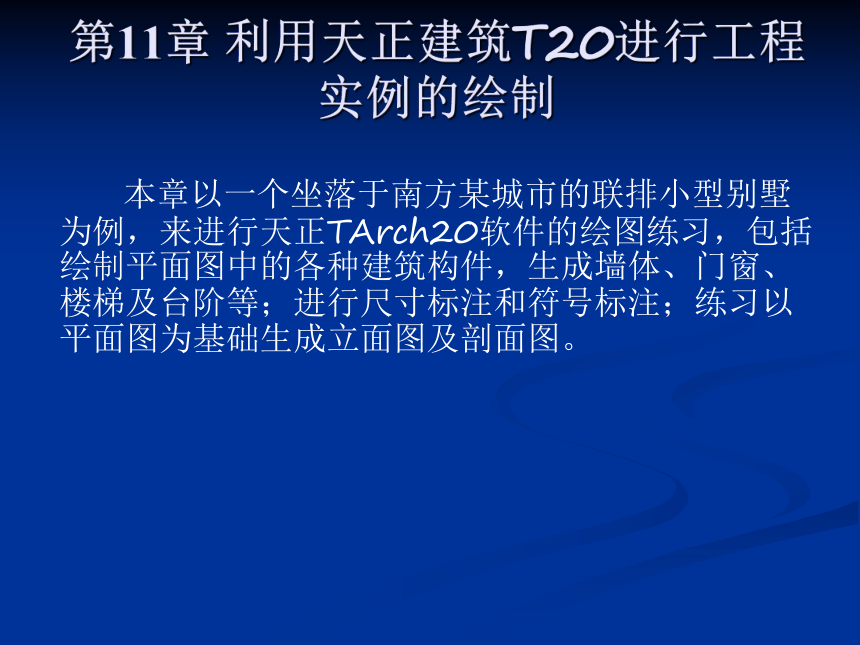

本章以一个坐落于南方某城市的联排小型别墅为例，来进行天正TArch20软件的绘图练习，包括绘制平面图中的各种建筑构件，生成墙体、门窗、楼梯及台阶等；进行尺寸标注和符号标注；练面图为基础生成立面图及剖面图。
11.1 平面图的绘制
11.1.1 轴网柱子
轴网是建筑平面定位的基础，墙体、门窗、楼梯等基础构件均以轴网的相对位置关系进行平面定位。故平面图的绘制首先步骤为绘制轴网，平面轴网绘制完成后，绘制柱子。

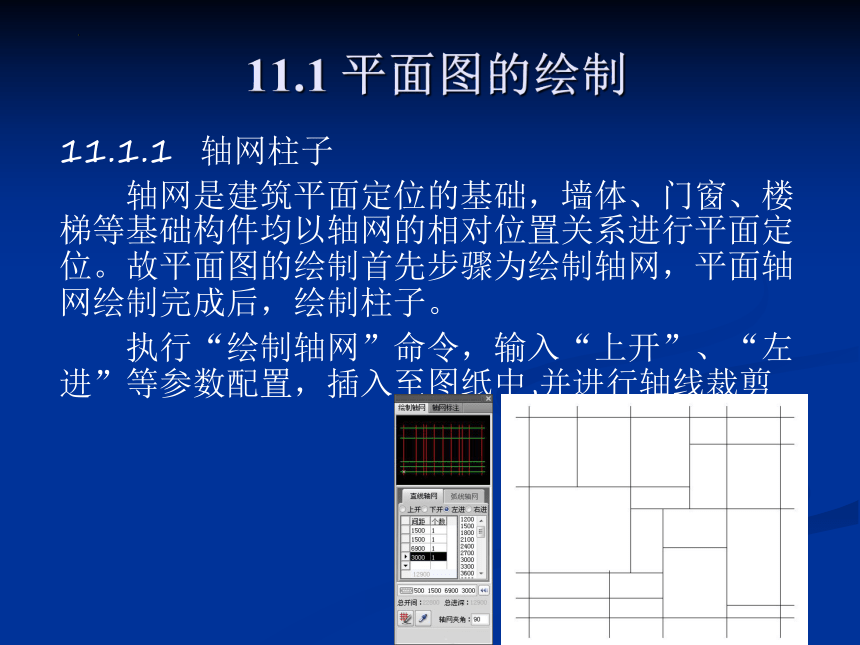

执行“绘制轴网”命令，输入“上开”、“左进”等参数配置，插入至图纸中,并进行轴线裁剪
11.1 平面图的绘制

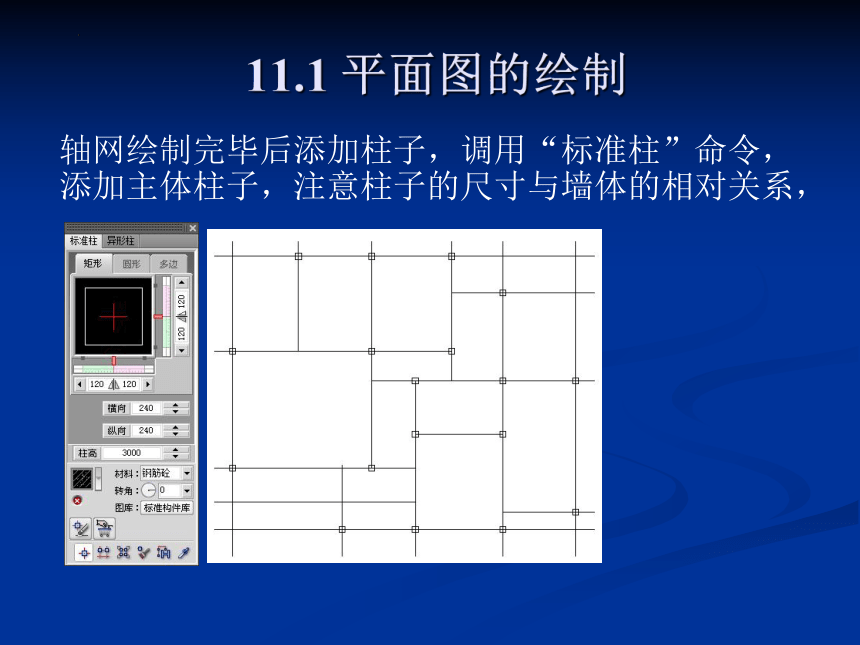

轴网绘制完毕后添加柱子，调用“标准柱”命令，添加主体柱子，注意柱子的尺寸与墙体的相对关系，
11.1.2 轴网标注

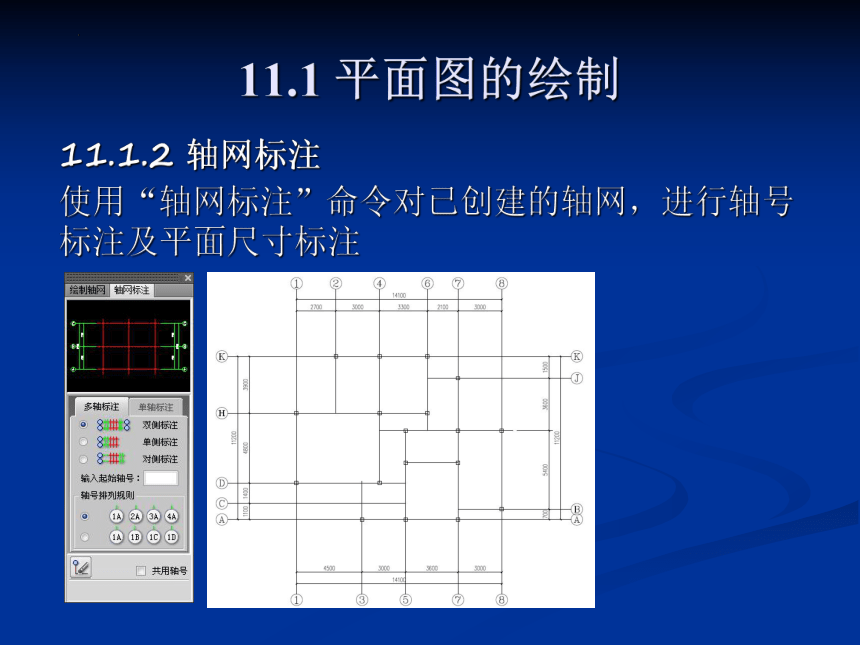

使用“轴网标注”命令对已创建的轴网，进行轴号标注及平面尺寸标注
11.1 平面图的绘制
11.1.3 绘制墙体

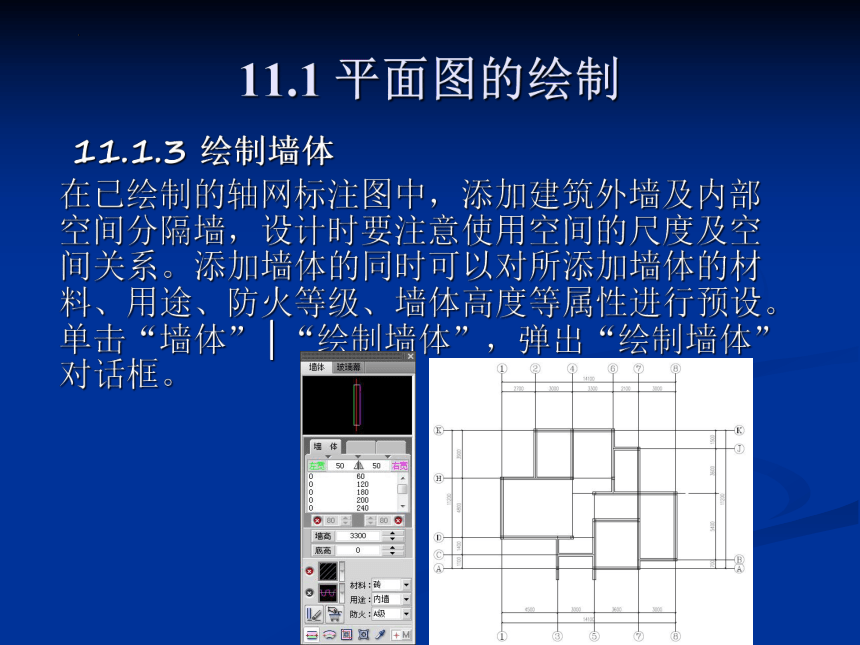

在已绘制的轴网标注图中，添加建筑外墙及内部空间分隔墙，设计时要注意使用空间的尺度及空间关系。添加墙体的同时可以对所添加墙体的材料、用途、防火等级、墙体高度等属性进行预设。单击“墙体”│“绘制墙体”，弹出“绘制墙体”对话框。
11.1 平面图的绘制
11.1.4 绘制门窗
插入门窗时，设定尺寸后，点击缩略图，可在天正图库中进行样式选择。
11.1 平面图的绘制
11.1.5 楼梯其他

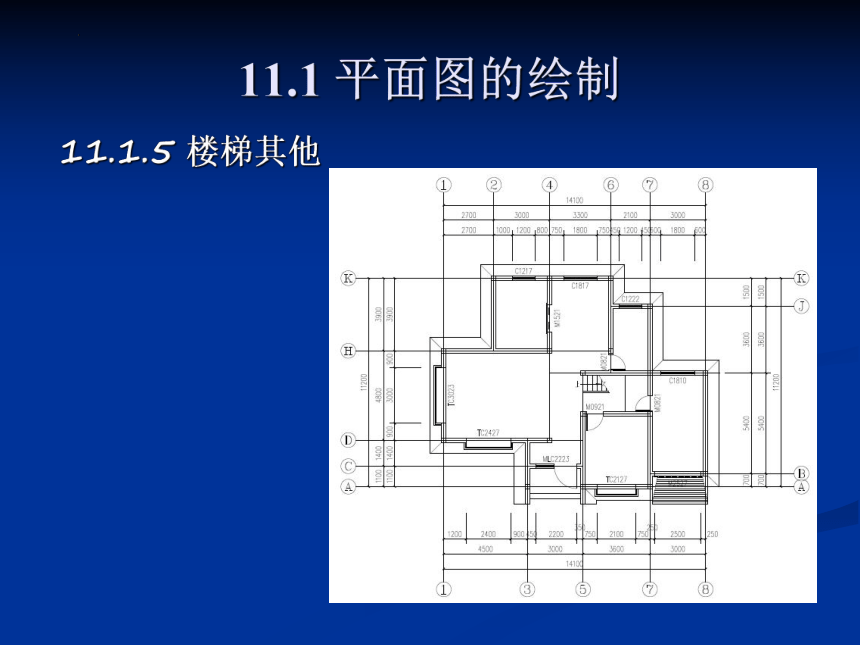

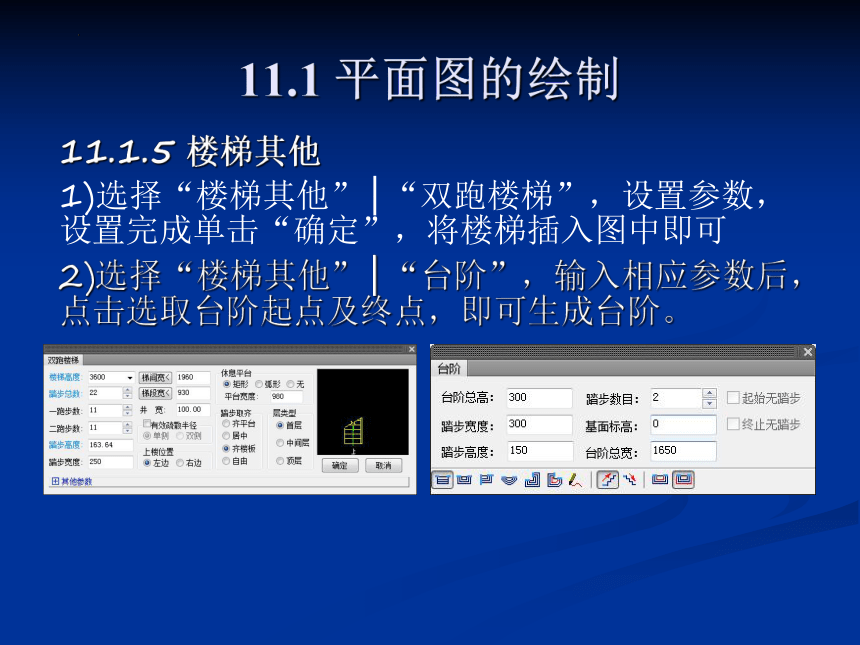

1)选择“楼梯其他”│“双跑楼梯”，设置参数，设置完成单击“确定”，将楼梯插入图中即可
2)选择“楼梯其他”│“台阶”，输入相应参数后，点击选取台阶起点及终点，即可生成台阶。
11.1 平面图的绘制
11.1.5 楼梯其他

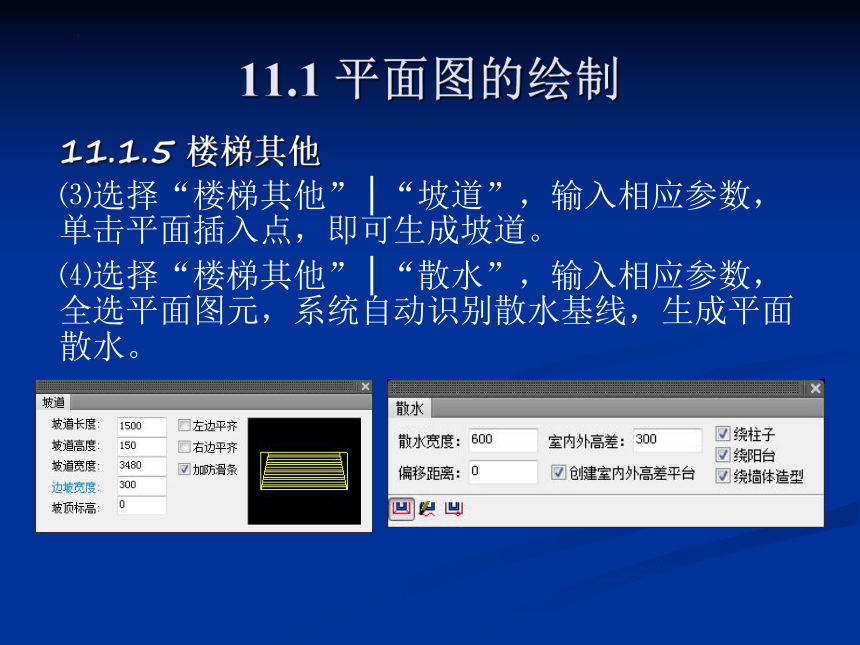

⑶选择“楼梯其他”│“坡道”，输入相应参数，单击平面插入点，即可生成坡道。
⑷选择“楼梯其他”│“散水”，输入相应参数，全选平面图元，系统自动识别散水基线，生成平面散水。
11.1 平面图的绘制
11.1.5 楼梯其他
11.1 平面图的绘制
11.1.6 房间屋顶
选择“房间屋顶│房间布置│布置洁具”，洁具布置下拉菜单及 “天正洁具”图库，选择相应的洁具后，系统弹出对话框输入所需洁具尺寸，同样插入座便器及洗手盆。
11.1 平面图的绘制
11.1.6 房间屋顶
11.1 平面图的绘制
11.1.7 标注
选择“尺寸标注”│“门窗标注”或“尺寸标注”│“逐点标注”等标注选项，即可将门窗、墙体等详细尺寸标出。
选择“符号标注”│“图名标注”│“标高标注”可以完成图名及标高的标注。
选择“房间屋顶”│“搜索房间”后，选中整个平面图后，程序自动计算并标出房间名称和面积，默认的房间名称均为“房间”，可以通过对象编辑对其名称进行修改。用光标点取房间名称，右键选择“对象编辑”， “编辑房间”对话框，可依次进行修改.
11.1 平面图的绘制
11.1.7 标注
11.1 平面图的绘制
11.1.8二层平面图
在一层的基础上生成二层平面图，把一层平面图完全复制过来，多余的构件如：台阶、散水、坡道等删除，楼梯改为中间层楼梯，墙体、门窗等也都作相应的修改,并将局部房间改为室外阳台。
11.1 平面图的绘制
11.1 平面图的绘制
11.1.9 阁楼层平面图、屋顶平面图
在二层平面图的基础上生成阁楼层平面图及屋顶平面图。
阁楼层平面图是以阁楼层楼板层+1.2m的水平剖切正投影。
把二层平面图完全复制过来，添加阁楼层建筑标高、更改楼梯为顶层模式、修改墙体及房间名，绘制室内部分图元。
11.1 平面图的绘制
11.1.9 阁楼层平面图、屋顶平面图
绘制两坡屋面的屋顶边界线。选择“房间屋顶”│“人字坡顶”命令生成坡屋顶，然后单击刚刚绘制好的屋顶边界线，输入坡度角30度，即生成坡屋顶；执行“加老虎窗”为坡屋顶添加老虎窗；确定坡屋面不同高度的遮挡关系，对被遮挡部分执行裁剪命令。此时可备份所生成的坡屋面图元，为屋顶平面图的绘制提供屋顶图元。将生成的屋顶图元进行裁剪，保留坡屋顶低标高部分与阁楼室内图元共同组合成阁楼层平面图.
复制阁楼层平面图，删除楼梯、墙体、家具等图元信息，并将之前备份的坡屋面图元原位粘贴在屋顶平面图中，即可完成屋顶平面图的绘制.
11.1 平面图的绘制
11.1.9 阁楼层平面图、屋顶平面图
11.2 立面图的绘制
选择“立面”│“建筑立面”，弹出提示对话框，单击“确定”，右侧弹出菜单，单击 “工程项目”弹出下拉菜单，选择“新建工程”，然后进行楼层设置。
然后单击“建筑立面”，确定立面方向，设置室内外高差、出图比例等信息确定后，程序自动生成建筑立面图，利用建筑立面下拉菜单将坡屋面、深化门窗设计图元、立面材质等信息进行修改完善即可。
11.2 立面图的绘制
11.2 立面图的绘制
然后即可对立面进行深化设计。
11.3 剖面图的绘制
剖面绘制之前需要在首层平面图上作剖切号，选择“符号标注”│“剖面剖切”，在平面图相应位置作剖切线即可。
选择“剖面”│“建筑剖面”，选择剖切线和轴线，右键确定后即弹出 “剖面生成设置”对话框，作相应设置后单击“生成剖面”，程序自动生成建筑剖面图，利用建筑剖面下拉菜单在其上作一些修改完善即可。
11.3 剖面图的绘制
11.3 剖面图的绘制
11.3 剖面图的绘制
本章小结
本章结合实例，以别墅建筑设计为例子，学习使用天正TArch20软件进行绘图。绘制包含平面图、立面图及剖面图的绘制，通过TArch20各类命令如轴线、墙体、标准柱、立面生成、剖面生成等指令，对图形进行绘制编辑与修改完善的便捷，为此TArch20软件提供了强大的编辑、修改工具，用于编辑、修改图形。
复习题
将本章的实例重作一遍，要求达到设计深度。
通过本章节别墅全过程的绘制与学习，举一反三，尝试绘制住宅建筑图及简单的办公楼建筑图纸。
