第7章 门窗
建筑 CAD

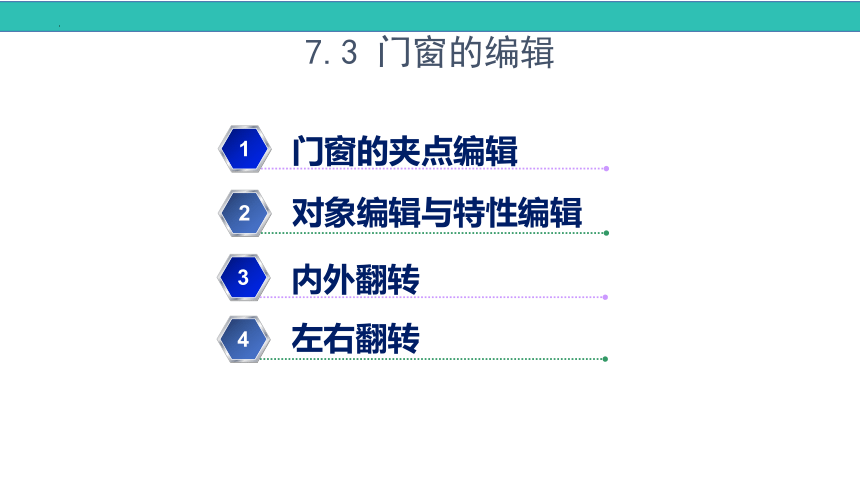

7.3 门窗的编辑
1
2
门窗的夹点编辑
对象编辑与特性编辑
3
4
内外翻转
左右翻转
7.3.1 门窗的夹点编辑

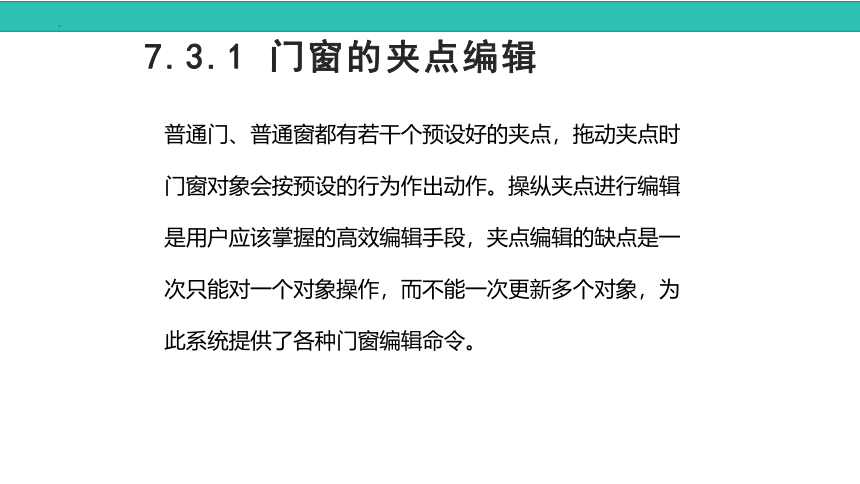

普通门、普通窗都有若干个预设好的夹点，拖动夹点时门窗对象会按预设的行为作出动作。操纵夹点进行编辑是用户应该掌握的高效编辑手段，夹点编辑的缺点是一次只能对一个对象操作，而不能一次更新多个对象，为此系统提供了各种门窗编辑命令。
7.3.1 门窗的夹点编辑

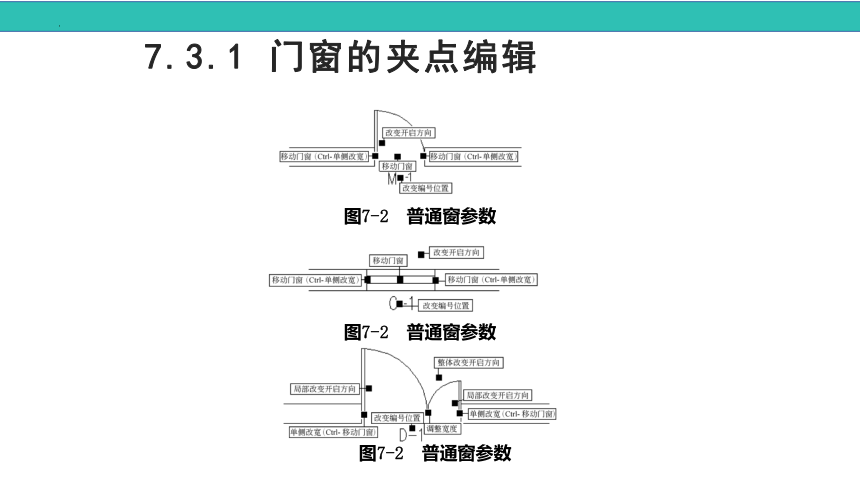

图7-2　普通窗参数
图7-2　普通窗参数
图7-2　普通窗参数
7.3.2 对象编辑与特性编辑
双击门窗对象，即可进入“对象编辑”命令对门窗进行参数修改。选择门窗对象右击菜单可以选择“对象编辑”或者“特性编辑”，虽然两者都可以用于修改门窗属性，但是相对而言“对象编辑”启动了创建门窗的对话框，如图7-34所示。参数比较直观，而且可以替换门窗的外观样式。

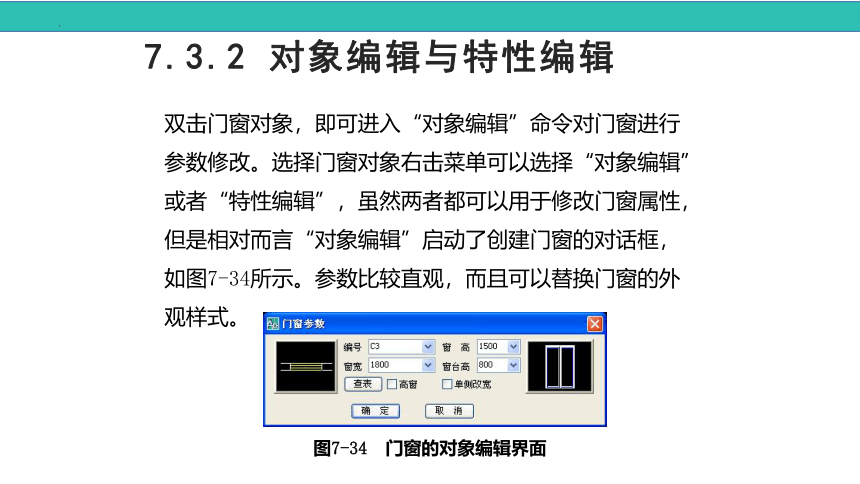

图7-34 门窗的对象编辑界面

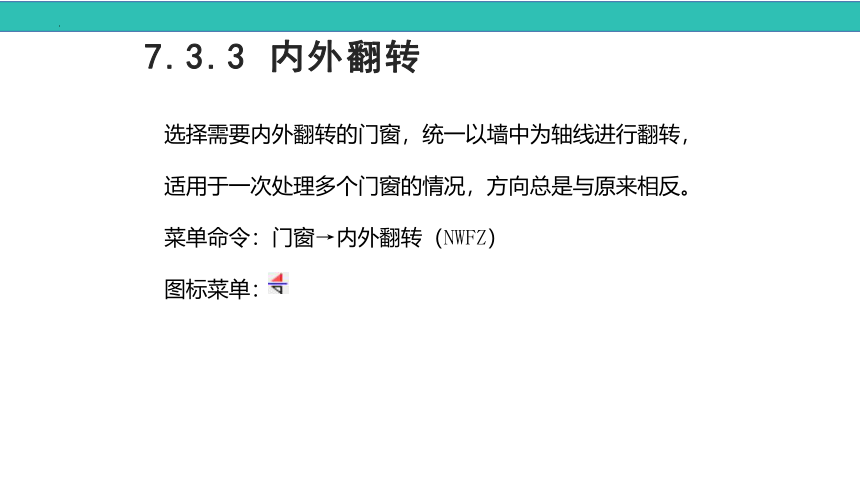

7.3.3 内外翻转
选择需要内外翻转的门窗，统一以墙中为轴线进行翻转，适用于一次处理多个门窗的情况，方向总是与原来相反。
菜单命令：门窗→内外翻转（NWFZ）
图标菜单：
7.3.4 左右翻转
选择需要左右翻转的门窗，统一以门窗中垂线为轴线进行翻转，适用于一次处理多个门窗的情况，方向总是与原来相反。
菜单命令：门窗→左右翻转（ZYFZ）
图标菜单：

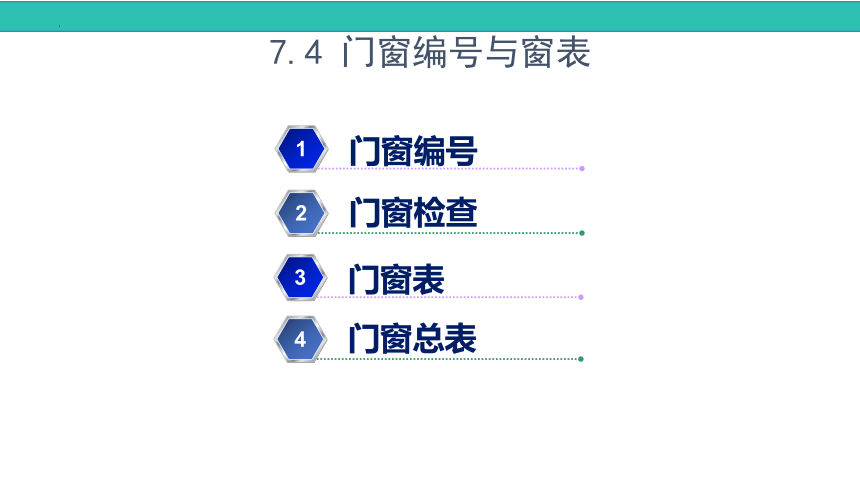

7.4 门窗编号与窗表
1
2
门窗编号
门窗检查
3
4
门窗表
门窗总表

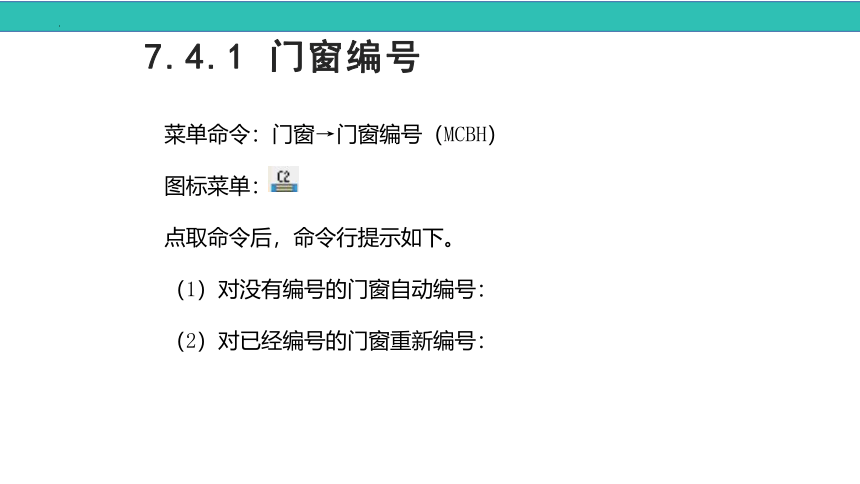

7.4.1 门窗编号
菜单命令：门窗→门窗编号（MCBH）
图标菜单：
点取命令后，命令行提示如下。
（1）对没有编号的门窗自动编号：
（2）对已经编号的门窗重新编号：
7.4.2 门窗检查
本命令显示门窗参数电子表格，检查当前图中已插入的门窗数据是否合理。
菜单命令：门窗→门窗检查（MCJC）
图标菜单：
图7-35 门窗检查对话框
7.4.2 门窗检查
★对话框控件的说明
[编号]
[数量]
[类型]
[宽度]/[高度]
[2D样式]/[3D样式]
[观察<]
7.4.3 门窗表
本命令统计本图中使用的门窗参数，检查后生成传统样式门窗表或者符合国标《建筑工程设计文件编制深度规定》样式的门窗表。
菜单命令：门窗→门窗表（MCB）
图标菜单：
7.4.3 门窗表
★传统样式门窗表实例
图7-36 传统样式门窗表对话框
7.4.3 门窗表
★规范样式门窗表实例
选中某行右击行首箭头，显示快捷菜单进行门窗表的编辑，如图7-37所示。用户可在表格中输入其他内容，完毕后单击“确定”按钮，插入门窗表：
图7-37 标准样式门窗表对话框
7.4.4 门窗总表
本命令用于统计本工程中多个平面图使用的门窗编号，检查后生成门窗总表，可由用户在当前图上指定各楼层平面所属门窗，适用于在一个dwg图形文件上存放多楼层平面图的情况。
菜单命令：门窗→门窗总表（MCZB）
图标菜单：
7.4.4 门窗总表
图7-38 门窗总表对话框 图7-39 新建工程警告对话框
7.5 门窗工具
1
2
编号复位
编号后缀
3
4
门窗套
门口线
7.5.1 编号复位
本命令把门窗编号恢复到默认位置，特别适用于解决门窗“改变编号位置”夹点与其他夹点重合，而使两者无法分开的问题。
菜单命令：门窗工具→编号复位（BHFW）
图标菜单：
7.5.2 编号后缀
本命令把选定的一批门窗编号添加指定的后缀，适用于对称的门窗在编号后增加“反”缀号的情况，添加后缀的门窗与原门窗独立编号。
菜单命令：门窗→编号后缀（BHHZ）
图标菜单：
7.5.3 门窗套
本命令在门窗两侧加墙垛，三维显示为四周加全门窗框套，其中可单击选项删除添加门窗套。
菜单命令：门窗→门窗套（MCT）
图标菜单：
图7-40 门窗套对话框
7.5.3 门窗套
门窗套是门窗对象的附属特性，可通过特性栏设置“门窗套”的有无和参数；门窗套在加粗墙线和图案填充时与墙一致，如图7-41所示。室内设计的门窗套线是附加装饰物，由专门的【加装饰套】命令完成。
图7-41 门窗套实例
7.5.4 门口线
图7-42 门口线实例
本命令在平面图上指定的一个或多个门的某一侧添加门口线，表示门槛或者门两侧地面标高不同，门口线是门的对象属性之一，因此门口线会自动随门移动。
菜单命令：门窗→门口线（MKX）
图标菜单：
7.6 门窗库
1
2
平面门窗图块的概念
门窗原型
3
门窗入库
7.6.1 平面门窗图块的概念
天正建筑从第一个版本开始，平面门窗图块的定义就与普通的图块不同，有着如下特点：
（1）门窗图块基点与门窗洞的中心对齐；
（2）门窗图块是1×1的单位图块，用在门窗对象时按实际尺寸放大；
（3）门窗对象用宽度作为图块的x方向的比例，按不同用途选择宽度或墙厚作为图块的y方向的比例。
7.6.2 门窗原型
根据当前视图状态，构造门窗制作的环境，轴测视图构建的是三维门窗环境，否则是平面门窗环境，在其中把用户指定的门窗分解为基本对象，作为新门窗改绘的样板图。
菜单命令：门窗→门窗库→门窗原型（MCYX）
图标菜单：
图7-43　窗与门的二维门窗原型
7.6.2 门窗原型
二维门窗原型：如图7-43所示，选中的门（或窗）被水平地放置在一个墙洞中。
三维门窗原型：系统将提问是否按照三维图块的原始尺寸构造原型。
7.6.3 门窗入库
本命令用于将门窗制作环境中制作好的平面或三维门窗加入到用户门窗库中。
菜单命令：门窗→门窗库→门窗入库（MCRK）
图标菜单：
7.6.3 门窗入库
图7-44 门窗入库的实例
