第8章 天正建筑软件
8.1 天正建筑软件入门
8.2 绘制建筑平面图
8.1 天正建筑软件入门
天正公司以AutoCAD为图形平台成功地开发出建筑、暖通、电气、给排水等专业软件。通过不断创新完善，天正建筑软件已成为国内建筑CAD的行业规范。天正提供贴近用户的操作模式，使得软件更加易于掌握，可轻松完成各个设计阶段的任务。

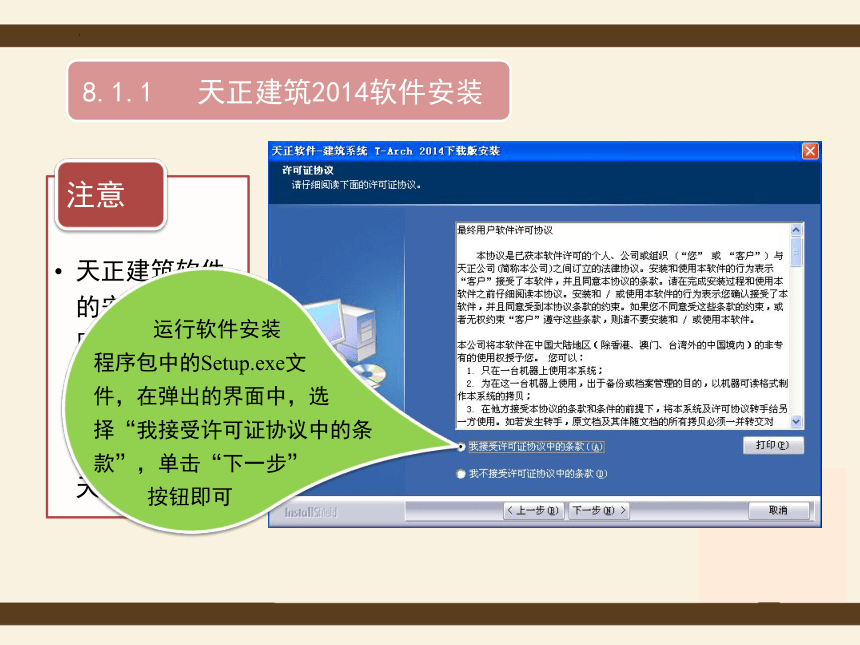

8.1.1 天正建筑2014软件安装
运行软件安装
程序包中的Setup.exe文
件，在弹出的界面中，选
择“我接受许可证协议中的条款”，单击“下一步”
按钮即可

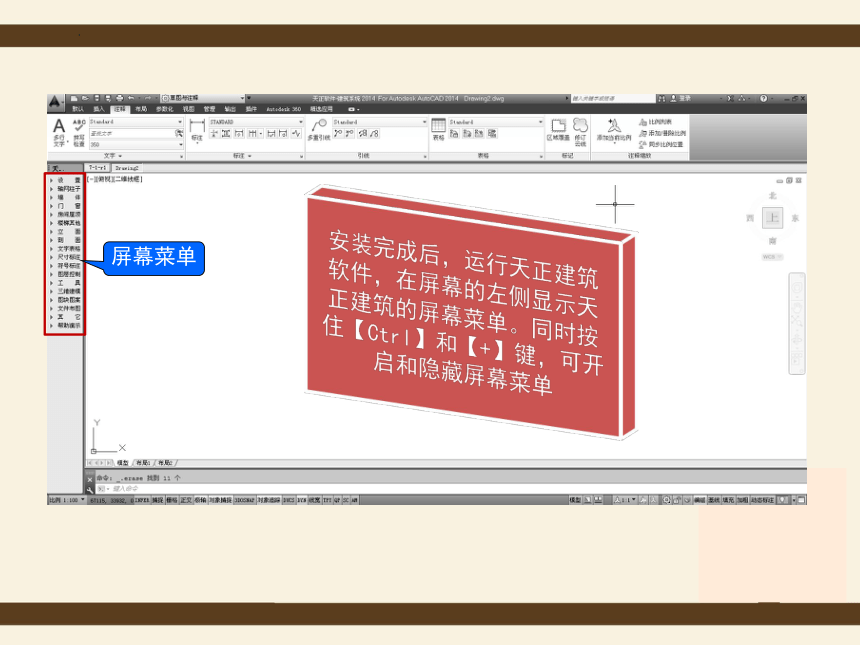

屏幕菜单

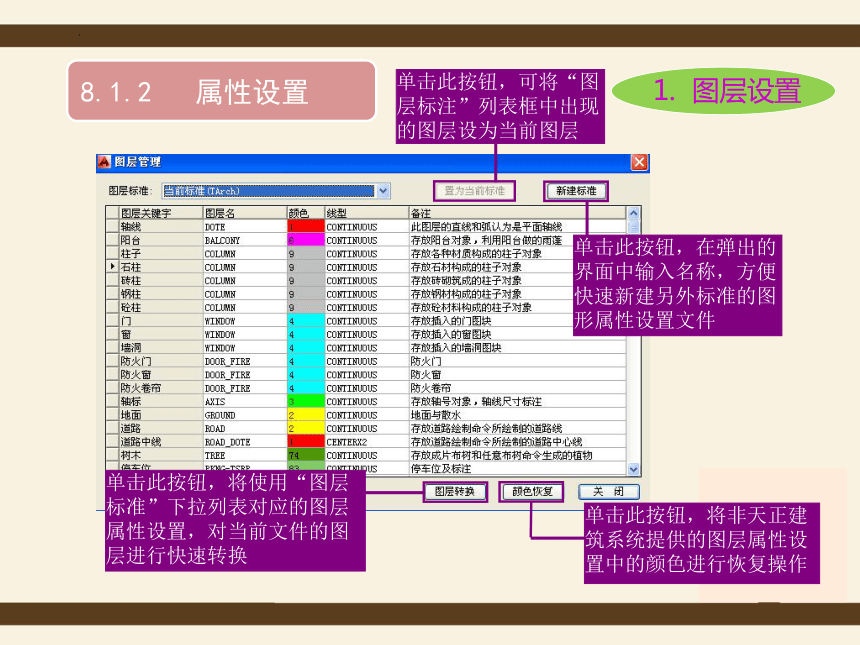

8.1.2 属性设置
单击此按钮，可将“图层标注”列表框中出现的图层设为当前图层
单击此按钮，在弹出的界面中输入名称，方便快速新建另外标准的图形属性设置文件
单击此按钮，将使用“图层标准”下拉列表对应的图层属性设置，对当前文件的图层进行快速转换
单击此按钮，将非天正建筑系统提供的图层属性设置中的颜色进行恢复操作
1. 图层设置
2. 选项设置

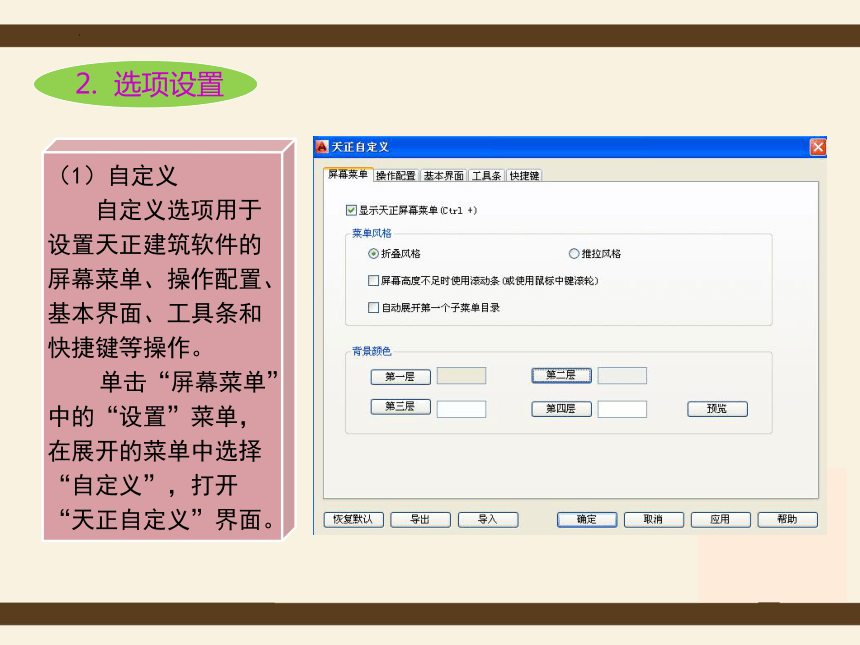

（1）自定义
自定义选项用于设置天正建筑软件的屏幕菜单、操作配置、基本界面、工具条和快捷键等操作。
单击“屏幕菜单”中的“设置”菜单，在展开的菜单中选择“自定义”，打开“天正自定义”界面。
2. 选项设置
（2）天正选项
天正选项功能用于设置天正建筑的常规选项，包括当前比例、当前层高、楼梯样式等属性。在正式绘制建筑图形时，根据实际需要先进行当前比例和当前层高的设置（也就是创建的墙体的高度）。
单击“屏幕菜单”中的“设置”菜单，在展开的菜单中选择“天正选项”，打开“天正选项”界面
3. 样式设置
单击“屏幕菜单”中的“设置”菜单，在展开的菜单中选择“天正选项”，打开“天正选项”界面
（1）文字样式
在建筑制图标准中，对于输入的汉字，需要使用粗细一致的“长宋体”。在使用天正建筑绘图时，输入的文字样式应该采用标准的
“GBCBIG”字体。
3. 样式设置
（2）尺寸样式
使用AutoCAD软件进行
绘制时，尺寸标注是在图形
绘制完成后进行的操作，而在天正建筑软件中，尺寸标注是根据绘制的进程来进行的，如轴网绘制完成后，进行轴网标注；门窗创建完成后，进行门窗标注
单击“屏幕菜单”中的“设置”菜单，在展开的菜单中选择“天正选项”，打开“天正选项”界面
8.2 绘制建筑平面图
天正建筑软件可以绘制平面图、立面图和剖面图，为了简单介绍其应用，本章只介绍应用天正建筑2014绘制建筑平面图。
8.2.1 建筑平面图概述
建筑平面图，是指假想用一水平剖切面将建筑物在某层门窗洞口范围内剖开，然后移去剖切平面以上的部分，并对剩下的部分作水平投影所得的水平投影图。
建筑平面图通常按层数绘制平面图，有几层就应画几个平面图，并在所绘图的下方注以相应的图名，如一层（通常称为底层）平面图、二层平面图……顶层平面图。如果除一层和顶层外，其余中间层的平面布置、房间分隔和大小完全相同，则可用一个平面图表示，图名为“X-X层平面图”或“标准（中间）层平面图”。
8.2.2 绘制建筑平面图的步骤
在正式绘制建筑施工图时，需要创建工程管理。工程管理用于管理整个工程项目当中的所有相关元素，如平面图、立面图、剖面图等。通过工程管理能够方便地进行打开和切换图形文件以及生成图纸目录等操作。
