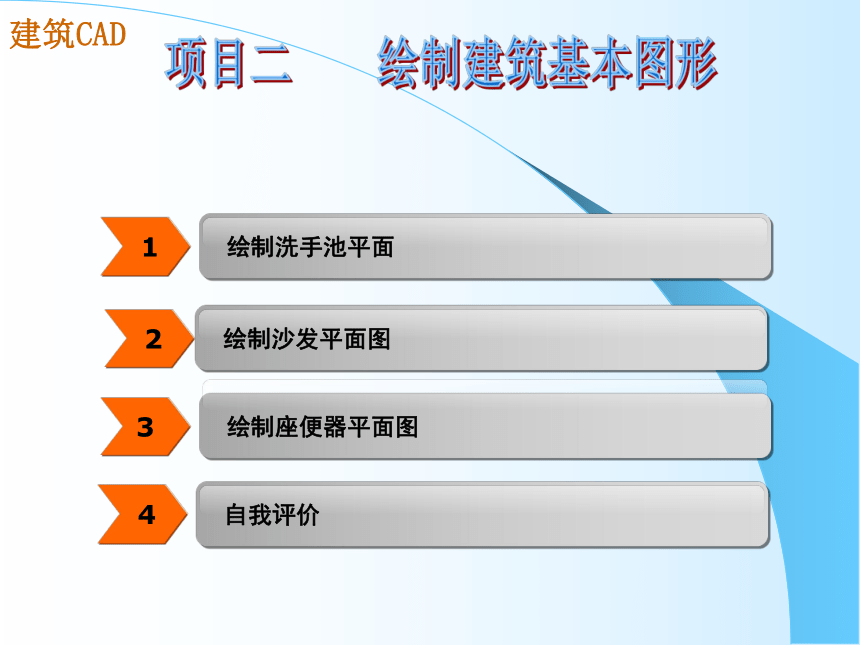

项目二 绘制建筑基本图形
1
绘制洗手池平面
2
绘制沙发平面图
3
绘制座便器平面图
4
自我评价
建筑CAD
项目二 绘制建筑基本图形

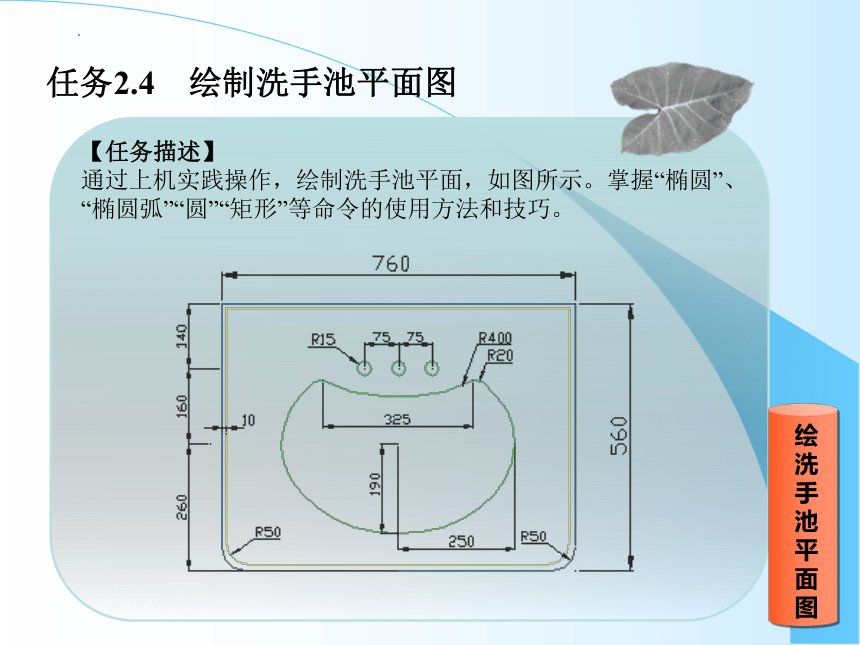

【任务描述】
通过上机实践操作，绘制洗手池平面，如图所示。掌握“椭圆”、“椭圆弧”“圆”“矩形”等命令的使用方法和技巧。
任务2.4 绘制洗手池平面图
绘
洗
手
池
平
面
图

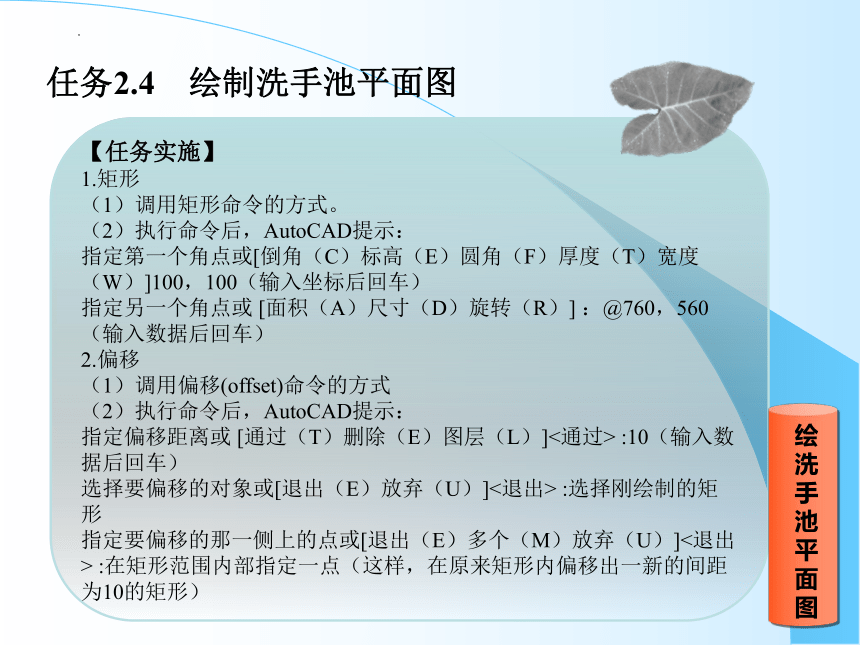

【任务实施】
1.矩形
（1）调用矩形命令的方式。
（2）执行命令后，AutoCAD提示：
指定第一个角点或[倒角（C）标高（E）圆角（F）厚度（T）宽度（W）]100，100（输入坐标后回车）
指定另一个角点或 [面积（A）尺寸（D）旋转（R）] ：@760，560（输入数据后回车）
2.偏移
（1）调用偏移(offset)命令的方式
（2）执行命令后，AutoCAD提示：
指定偏移距离或 [通过（T）删除（E）图层（L）]<通过> :10（输入数据后回车）
选择要偏移的对象或[退出（E）放弃（U）]<退出> :选择刚绘制的矩形
指定要偏移的那一侧上的点或[退出（E）多个（M）放弃（U）]<退出> :在矩形范围内部指定一点（这样，在原来矩形内偏移出一新的间距为10的矩形）
任务2.4 绘制洗手池平面图
绘
洗
手
池
平
面
图

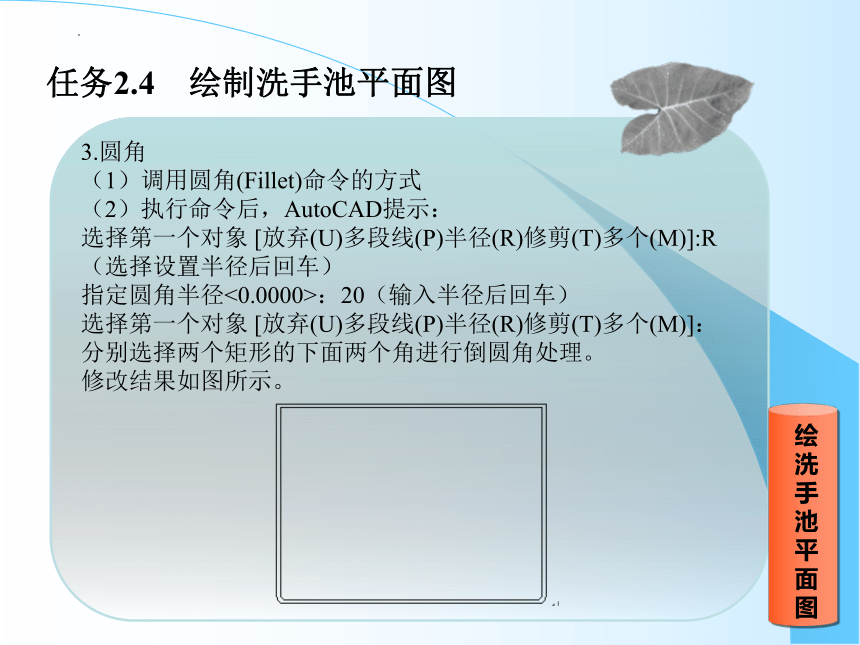

3.圆角
（1）调用圆角(Fillet)命令的方式
（2）执行命令后，AutoCAD提示：
选择第一个对象 [放弃(U)多段线(P)半径(R)修剪(T)多个(M)]:R（选择设置半径后回车）
指定圆角半径<0.0000>：20（输入半径后回车）
选择第一个对象 [放弃(U)多段线(P)半径(R)修剪(T)多个(M)]：分别选择两个矩形的下面两个角进行倒圆角处理。
修改结果如图所示。
任务2.4 绘制洗手池平面图
绘
洗
手
池
平
面
图

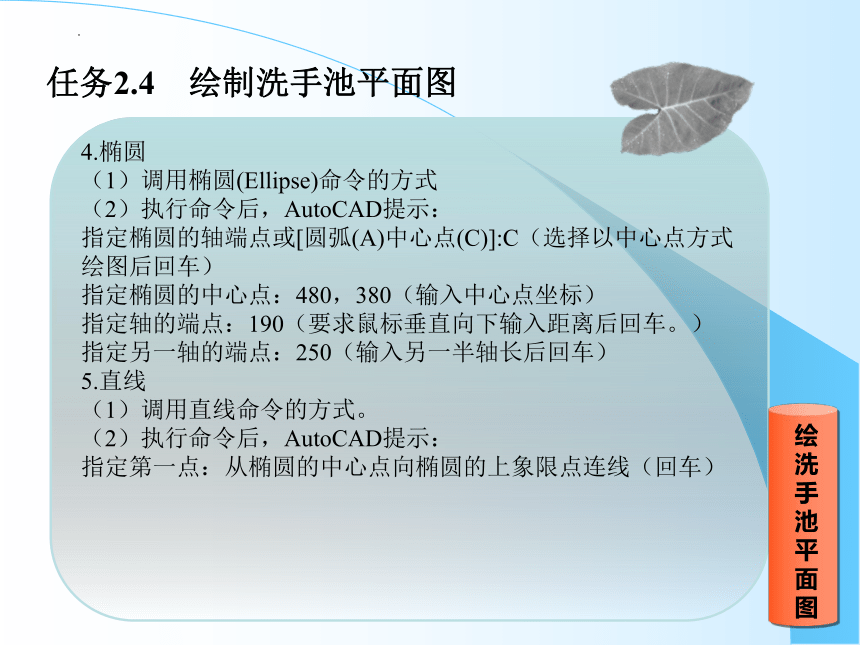

4.椭圆
（1）调用椭圆(Ellipse)命令的方式
（2）执行命令后，AutoCAD提示：
指定椭圆的轴端点或[圆弧(A)中心点(C)]:C（选择以中心点方式绘图后回车）
指定椭圆的中心点：480，380（输入中心点坐标）
指定轴的端点：190（要求鼠标垂直向下输入距离后回车。）
指定另一轴的端点：250（输入另一半轴长后回车）
5.直线
（1）调用直线命令的方式。
（2）执行命令后，AutoCAD提示：
指定第一点：从椭圆的中心点向椭圆的上象限点连线（回车）
任务2.4 绘制洗手池平面图
绘
洗
手
池
平
面
图

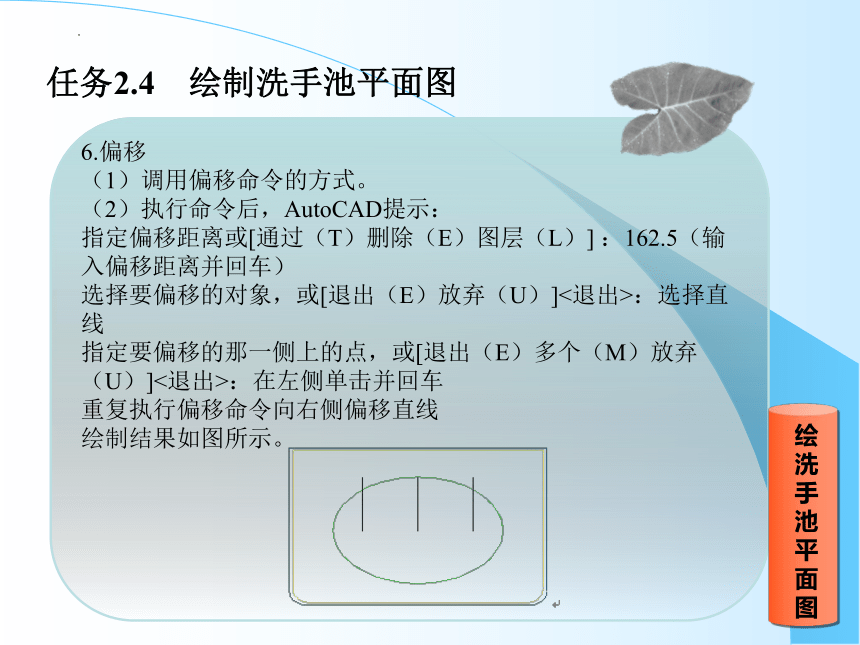

6.偏移
（1）调用偏移命令的方式。
（2）执行命令后，AutoCAD提示：
指定偏移距离或[通过（T）删除（E）图层（L）] ：162.5（输入偏移距离并回车）
选择要偏移的对象，或[退出（E）放弃（U）]<退出>：选择直线
指定要偏移的那一侧上的点，或[退出（E）多个（M）放弃（U）]<退出>：在左侧单击并回车
重复执行偏移命令向右侧偏移直线
绘制结果如图所示。
任务2.4 绘制洗手池平面图
绘
洗
手
池
平
面
图
7.圆弧
（1）调用圆弧命令的方式。
（2）执行命令后，AutoCAD提示：
指定圆弧的起点或[圆心(C)]:单击左边直线与椭圆交点
指定圆弧的端点：单击右边直线与椭圆交点
指定圆弧的圆心或[角度(A)方向(D)半径(R)]：400（输入半径后回车）
8.修剪
（1）调用修剪命令的方式。
（2）执行命令后，AutoCAD提示：
选择对象或 <全部选择>：回车
Trim：直接单击不要的线段，如图所示。
任务2.4 绘制洗手池平面图
绘
洗
手
池
平
面
图
9.圆
（1）调用圆命令的方式。
（2）执行命令后，AutoCAD提示：
指定圆的圆心：480，380
指定圆的半径或 [直径(D)] ：15（输入大圆半径后回车）
10.复制
（1）调用复制命令的方式。
（2）执行命令后，AutoCAD提示：
指定基点或[位移(D)模式(O)]<位移>：鼠标单击小圆圆心后回车
指定第二点或[陈列(A)]：75（鼠标水平向左输入数据后回车）
重复命令向右复制小圆。
11.移动
（1）调用移动命令的方式。
（2）执行命令后，AutoCAD提示：
选择对象：分别单击三个小圆后回车
指定基点或[位移(D)]<位移>：单击小圆圆心
指定第二点或<使用第一个点作为位移>：160
绘制结果如图所示。
任务2.4 绘制洗手池平面图
绘
洗
手
池
平
面
图
【提示】
复制命令和前面所讲的阵列都能快速产生属性一致的对象，读者需灵活运用以提高绘图速度。
【能力拓展】
应用椭圆、移动命令绘制如下图。
任务2.4 绘制洗手池平面图
绘
洗
手
池
平
面
图
【任务描述】
通过上机实践操作，绘制沙发平面，如图所示。掌握“圆角”、“复制”等命令的使用方法和技巧。
任务2.5 绘制沙发平面图
绘
制
沙
发
平
面
图
【任务实施】
1.矩形
（1）调用矩形命令；
（2）执行命令后，AutoCAD提示：
指定第一个角点或[倒角（C）标高（E）圆角（F）厚度（T）宽度（W）]100，100（输入坐标后回车）
指定另一个角点或 [面积（A）尺寸（D）旋转（R）] ：@80，75（输入数据后回车）
2．重复执行矩形命令
执行命令后，AutoCAD提示：
指定第一个角点或[倒角（C）标高（E）圆角（F）
厚度（T）宽度（W）]100，160（输入坐标后回车）
指定另一个角点或 [面积（A）尺寸（D）
旋转（R）] ：@80，30
任务2.5 绘制沙发平面图
绘
制
沙
发
平
面
图
3. 圆角
（1）调用圆角(fillet)命令的方式
（2）执行命令后，AutoCAD提示：
选择第一个对象或 [放弃（U）多段线（P）半径（R）修剪（T）多个（M）] :R（选择半径设置后回车）
指定圆角半径<0.0000> :15（输入圆角半径后回车）
选择第一个对象或 [放弃（U）多段线（P）半径（R）修剪（T）多个（M）] :单击要倒圆角的一条边
选择第二个对象，或按住Shift键选择对象以应用角点或[半径（R）] :单击倒圆角的另一要边
（3）重复执行圆角命令，结果如图所示。
任务2.5 绘制沙发平面图
绘
制
沙
发
平
面
图
4.复制
（1）调用复制(Copy)命令的方式
1）菜单栏中选择复制命令；
2）单击“修改”工具栏中的复制按钮；
3）命令行中执行Copy命令。
（2）执行命令后，AutoCAD提示：
选择第一个对象：框选所有图形
指定基点或[位移（D）模式（O）]<位移> : （鼠标单击图形下方任一点）
指定第二点或[阵列（A）]<使用第一个点作为位移> ：鼠标水平向右分别输入80后回车、160回车、240回车
复制结果如图所示。
任务2.5 绘制沙发平面图
绘
制
沙
发
平
面
图
【提示】
沙发平面图有很多种类型，本节是以较简单的图形来引导读者熟悉其绘制方法。
【能力拓展】
应用矩形、圆角、直线命令绘制如下图。
任务2.5 绘制沙发平面图
绘
制
沙
发
平
面
图
