(共18张PPT)

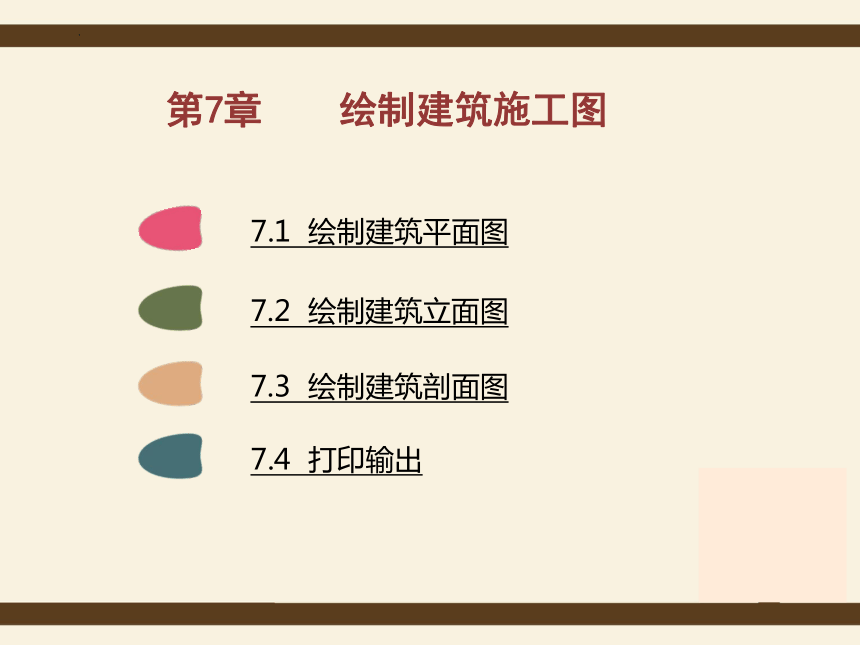

第7章 绘制建筑施工图
7.1 绘制建筑平面图
7.2 绘制建筑立面图
7.3 绘制建筑剖面图
7.4 打印输出

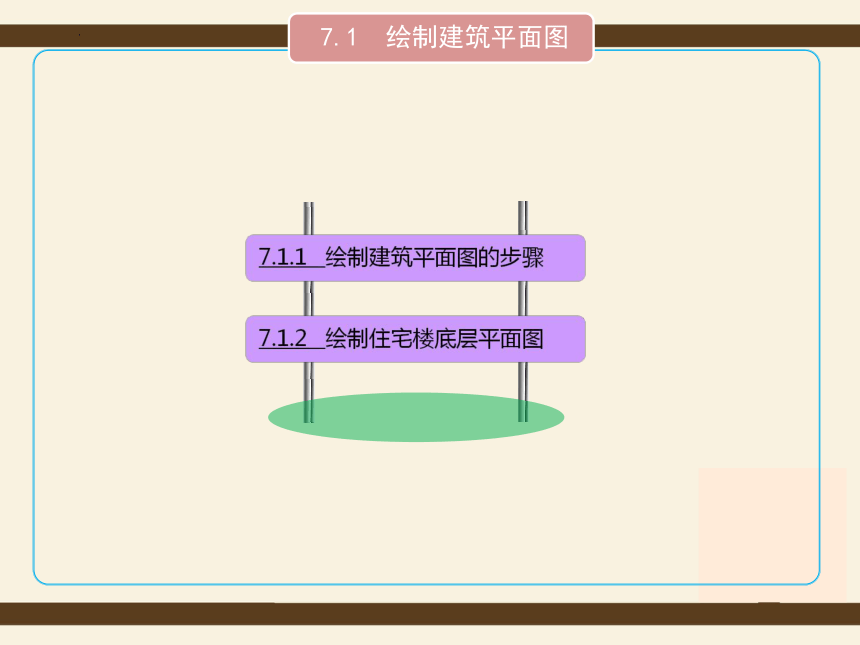

7.1 绘制建筑平面图

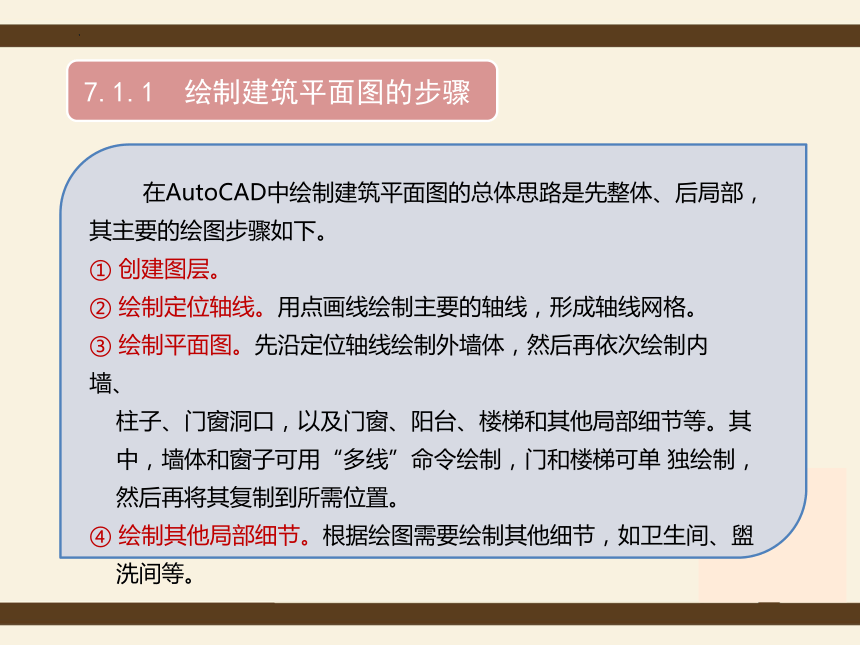

7.1.1 绘制建筑平面图的步骤
在AutoCAD中绘制建筑平面图的总体思路是先整体、后局部，其主要的绘图步骤如下。
① 创建图层。
② 绘制定位轴线。用点画线绘制主要的轴线，形成轴线网格。
③ 绘制平面图。先沿定位轴线绘制外墙体，然后再依次绘制内 墙、
柱子、门窗洞口，以及门窗、阳台、楼梯和其他局部细节等。其
中，墙体和窗子可用“多线”命令绘制，门和楼梯可单 独绘制，
然后再将其复制到所需位置。
④ 绘制其他局部细节。根据绘图需要绘制其他细节，如卫生间、盥
洗间等。

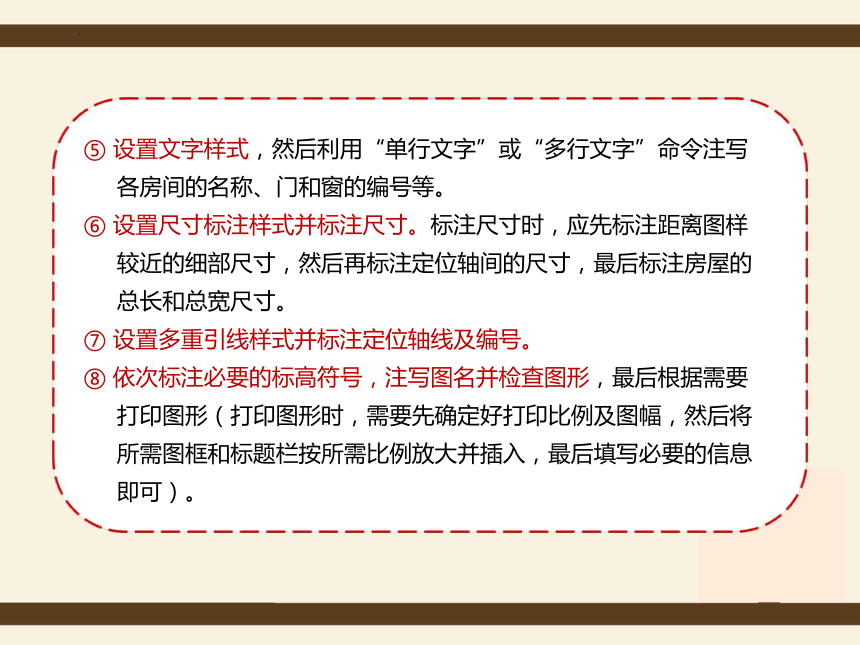

⑤ 设置文字样式，然后利用“单行文字”或“多行文字”命令注写
各房间的名称、门和窗的编号等。
⑥ 设置尺寸标注样式并标注尺寸。标注尺寸时，应先标注距离图样
较近的细部尺寸，然后再标注定位轴间的尺寸，最后标注房屋的
总长和总宽尺寸。
⑦ 设置多重引线样式并标注定位轴线及编号。
⑧ 依次标注必要的标高符号，注写图名并检查图形，最后根据需要
打印图形（打印图形时，需要先确定好打印比例及图幅，然后将
所需图框和标题栏按所需比例放大并插入，最后填写必要的信息
即可）。

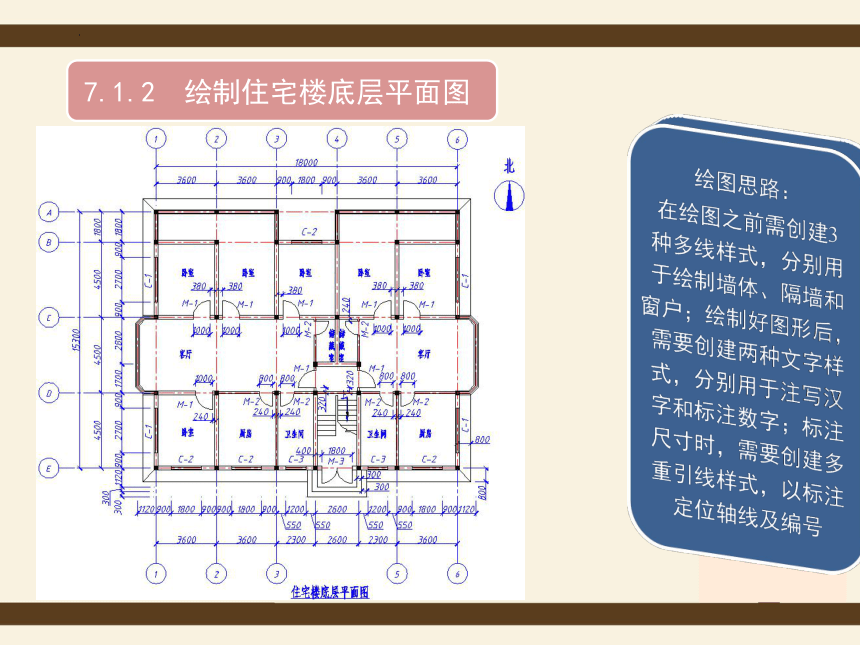

7.1.2 绘制住宅楼底层平面图

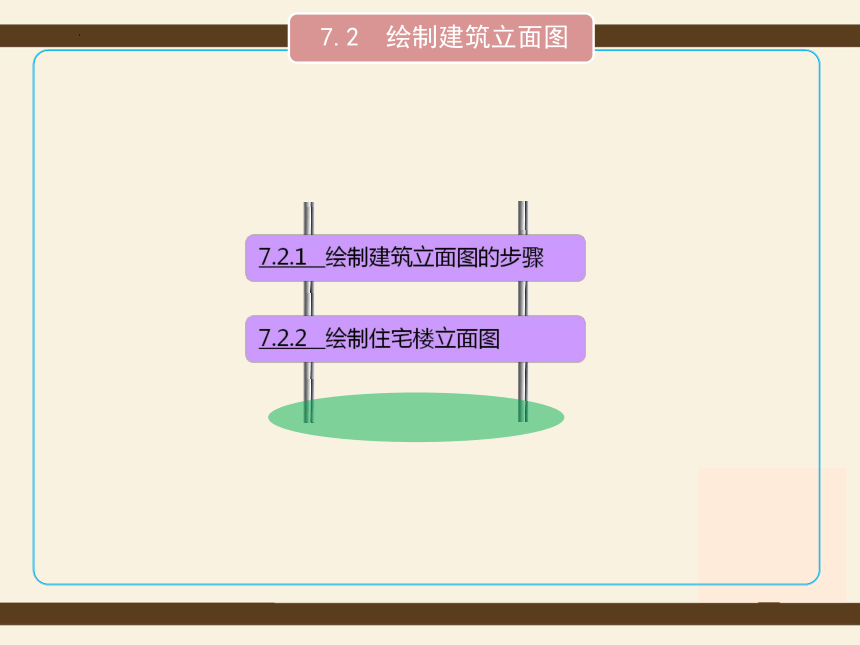

7.2 绘制建筑立面图
7.2.1 绘制建筑立面图的步骤
① 将建筑平面图插入当前图形中，或者打开已经绘制好的平面图，将该平面图形作为绘制立面图形的辅助图形。
② 根据绘图要求创建需要的图层，如“地平线”和“轮廓线”图层等。
③ 利用“长对正、高平齐、宽相等”的投影原则，从平面图中引出建筑物轮廓的竖直投影线，然后依次绘制地平线、屋顶线和墙体线等，这些线构成立面图的主要布局线。
建筑施工图中所有视图的线条都应符合“长对正、高平齐、宽相等”的投影原则，因此在AutoCAD中绘制建筑施工图时，应对照着画所有视图。例如，已经在AutoCAD中绘制好建筑平面图后，要绘制与之对应的立面图，可按如下步骤进行操作：
④ 从平面图中各门窗的洞口线处引出竖直投影线，然后根据门窗的高度及形状绘制可见门窗的立面图，或将已经绘制好的门窗立面图图块插入到所需位置。
⑤ 先从平面图中引出阳台、台阶和楼梯等辅助线，然后在立面图中绘制与之对应的各部分，最后绘制雨篷、雨水管，以及屋顶上可见的排烟口、水箱间等细节。
⑥ 借助作为参照的平面图形中的文字样式和标注样式为立面图标注尺寸，然后注写标高符号及图名，标注定位轴线和编号，最后检查图形及尺寸，确认无误后根据需要打印图形。
7.2.2 绘制住宅楼立面图
7.3 绘制建筑剖面图
7.3.1 绘制建筑立面图的步骤
① 将建筑平面图和立面图插入当前视图中，或打开已经包含平面图和立面图的图样。
② 确定剖切位置，然后在平面图中绘制剖切符号并注写剖切位置编号。
③ 根据剖切位置创建绘制剖面图时所需要的图层，如“楼板”图层、“栏杆和扶手”图层等。
在AutoCAD中绘制建筑剖面图时，可将平面图和立面图作为辅助图形。绘制剖面图的主要步骤如下：
④ 参照平面图和立面图确定剖面图的位置，并绘制必要的辅助线及45°斜线。
⑤ 利用“构造线”命令并结合投影关系逐个轴线确定剖面图中被剖到的墙体，以及墙体上的门、窗洞口位置，并依次绘制门、窗和墙体等。
⑥ 依次绘制剖切到以及剖切后能看得到的楼板、楼梯、阳台、雨篷、台阶等细部，以及门、窗等构件。
⑦ 标注尺寸、注写标高、标注定位轴线及编号、注写图名并全面检查所有图样，最后根据需要打印输出图形即可。
7.3.2 绘制住宅楼剖面图
7.4 打印输出
7.4.1 打印图形的过程
用户在模型空间中将建筑图样布置在标准幅面的图框内，再标注尺寸及书写文字后，就可以输出图形了。
输出图形的主要过程如下。
① 指定打印设备，打印设备可以是Windows系统打印机也可以是在AutoCAD中安装的打印机。
② 选择图纸幅面及打印份数。
③ 设定要输出的内容。例如，可指定将某一矩形区域的内容输出，或是将包围所有图形的最大矩形区域输出。
④ 调整图形在图纸上的位置及方向。
⑤ 选择打印样式。
⑥ 设定打印比例。
⑦ 预览打印效果。
7.4.2 设置打印参数
谢谢观赏！
