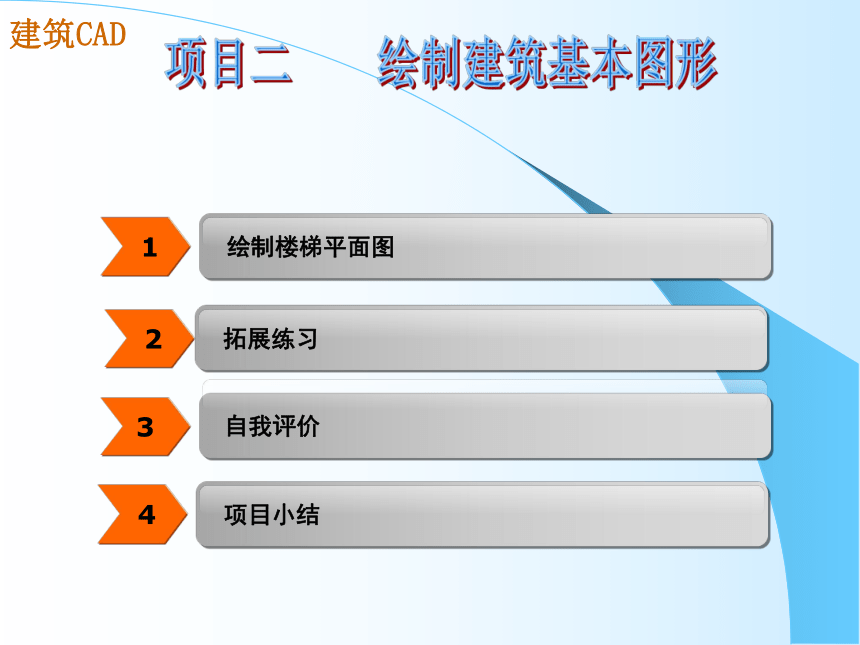

项目二 绘制建筑基本图形
1
绘制楼梯平面图
2
拓展练习
3
自我评价
4
项目小结
建筑CAD
项目二 绘制建筑基本图形
【任务描述】

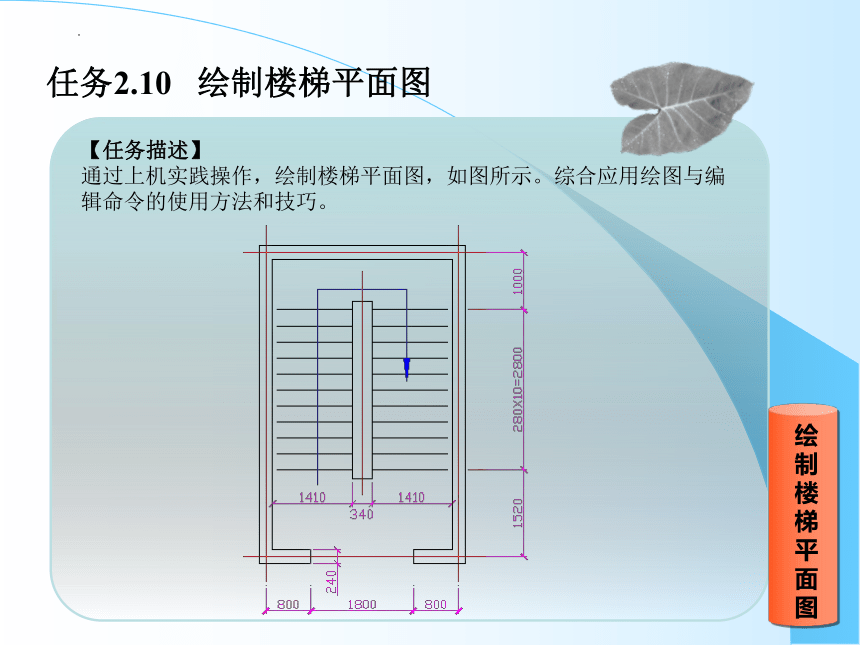

通过上机实践操作，绘制楼梯平面图，如图所示。综合应用绘图与编辑命令的使用方法和技巧。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图

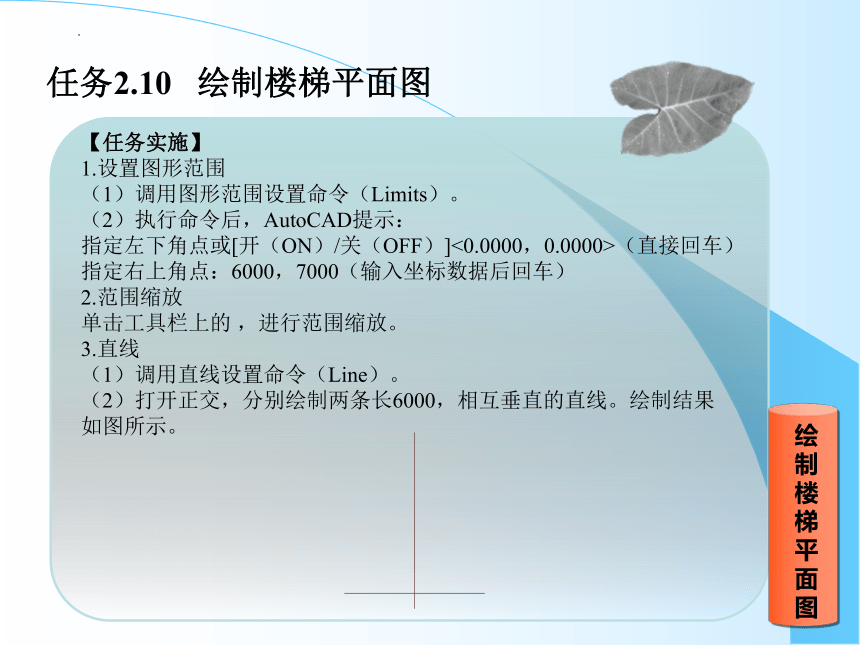

【任务实施】
1.设置图形范围
（1）调用图形范围设置命令（Limits）。
（2）执行命令后，AutoCAD提示：
指定左下角点或[开（ON）/关（OFF）]<0.0000，0.0000>（直接回车）
指定右上角点：6000，7000（输入坐标数据后回车）
2.范围缩放
单击工具栏上的 ，进行范围缩放。
3.直线
（1）调用直线设置命令（Line）。
（2）打开正交，分别绘制两条长6000，相互垂直的直线。绘制结果如图所示。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图

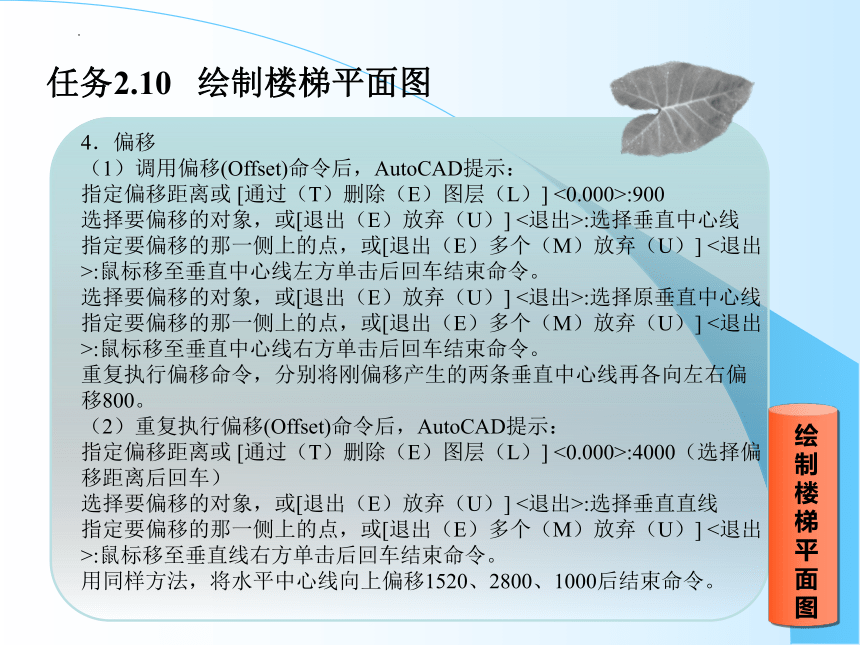

4．偏移
（1）调用偏移(Offset)命令后，AutoCAD提示：
指定偏移距离或 [通过（T）删除（E）图层（L）] <0.000>:900
选择要偏移的对象，或[退出（E）放弃（U）] <退出>:选择垂直中心线
指定要偏移的那一侧上的点，或[退出（E）多个（M）放弃（U）] <退出>:鼠标移至垂直中心线左方单击后回车结束命令。
选择要偏移的对象，或[退出（E）放弃（U）] <退出>:选择原垂直中心线
指定要偏移的那一侧上的点，或[退出（E）多个（M）放弃（U）] <退出>:鼠标移至垂直中心线右方单击后回车结束命令。
重复执行偏移命令，分别将刚偏移产生的两条垂直中心线再各向左右偏移800。
（2）重复执行偏移(Offset)命令后，AutoCAD提示：
指定偏移距离或 [通过（T）删除（E）图层（L）] <0.000>:4000（选择偏移距离后回车）
选择要偏移的对象，或[退出（E）放弃（U）] <退出>:选择垂直直线
指定要偏移的那一侧上的点，或[退出（E）多个（M）放弃（U）] <退出>:鼠标移至垂直线右方单击后回车结束命令。
用同样方法，将水平中心线向上偏移1520、2800、1000后结束命令。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图

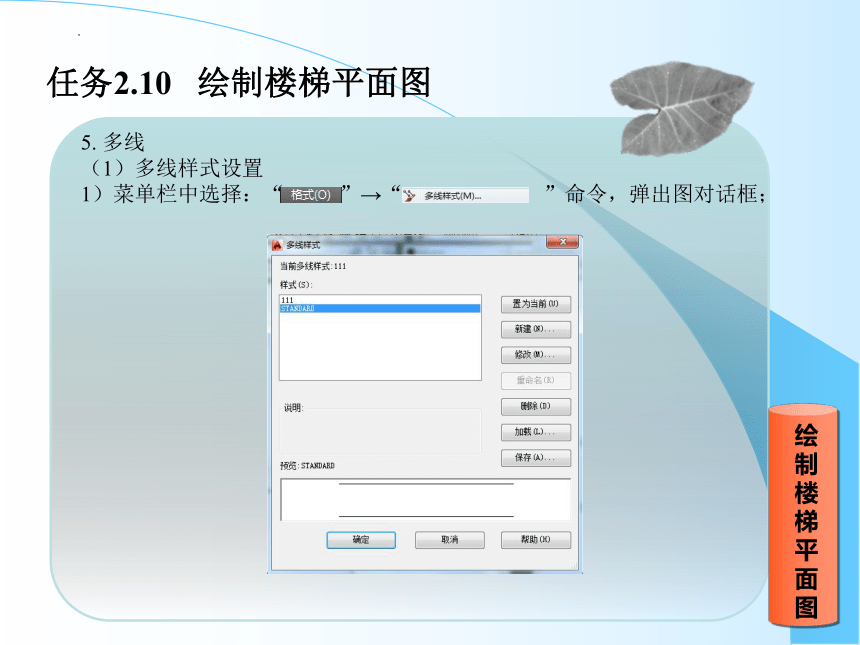

5. 多线
（1）多线样式设置
1）菜单栏中选择：“ ”→“ ”命令，弹出图对话框；
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图

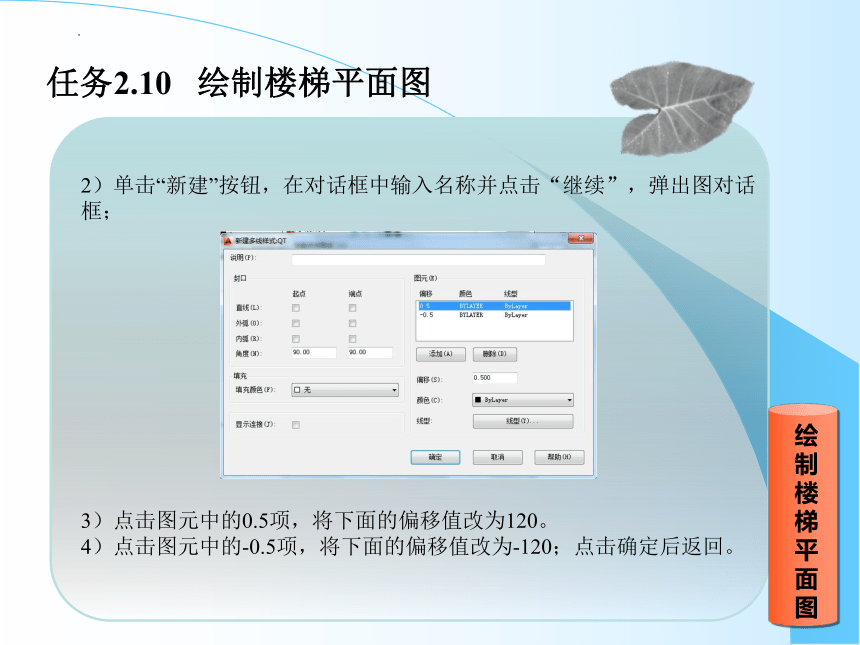

2）单击“新建”按钮，在对话框中输入名称并点击“继续”，弹出图对话框；
3）点击图元中的0.5项，将下面的偏移值改为120。
4）点击图元中的-0.5项，将下面的偏移值改为-120；点击确定后返回。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图
（2）绘制多线图形
1）菜单栏中选择多线命令
执行命令后，AutoCAD提示
指定起点或[对正（J）比例（S）样式（ST）] :J（选择对正设置后回车）
输入对正类型[上（T）无（Z）下（B）] :Z（选择对正方式为“无”后回车）
指定起点或[对正（J）比例（S）样式（ST）] :S（选择比例设置后回车）
输入多线比例<20> :1（输入比例因子后回车）
指定起点或[对正（J）比例（S）样式（ST）] :以中心线为基准，分别画出墙体（如图所示）
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图
6.直线
（1）调用直线命令（Line）。
（2）执行命令后，AutoCAD提示：
指定第一点：在水平向上偏移的第一中心线与墙体之间画上一条水平线（回车结束命令）。
7.删除
调用删除命令。
执行命令后，AutoCAD提示：
选择对象：鼠标点击水平向上偏移的第一中心线（回车删除中心线）
结果如图所示。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图
8.阵列
（1）调用阵列命令的方式。
1）菜单栏中选择阵列命令；
2）单击“修改”工具栏中阵列按钮。
执行命令后，AutoCAD提示：
选择对象：鼠标单击刚画出来的直线（回车）
选择夹点以编辑阵列或[关联(AS)/基点(B)/计数(COU)/间距(S)/列数(COL)/行数(R)/层数(L)/退出(X)] <退出>:COL（选择设置列数后回车）
输入列数数或[表达式(E)]<4>：1（输入列数1后回车）
指定列数之间的距离[总计(T)/ 表达式(E)]<4740>：直接回车（因列数只有1列，列距是多少并无意义。）
选择夹点以编辑阵列或[关联(AS)/基点(B)/计数(COU)/间距(S)/列数(COL)/行数(R)/层数(L)/退出(X)] <退出>:R（选择设置行数后回车）
输入行数数或[表达式(E)]<3>：11（输入行数11后回车）
指定行数之间的距离[总计(T)/ 表达式(E)]<1>：280（输入行距后回车）
再回车结束阵列命令，结果如所示。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图
9.矩形
（1）调用矩形命令。
（2）执行命令后，AutoCAD提示：
指定第一个角点或[倒角（C）标高（E）圆角（F）厚度（T）宽度（W）]：鼠标在图形旁任意点单击
指定另一个角点或 [面积（A）尺寸（D）旋转（R）] ：@340，3000（输入数据后回车）
10.移动
（1）调用移动命令。
（2）执行命令后，AutoCAD提示：
选择对象：选择矩形后回车
指定基点或[位移（D）] <位移>:鼠标单击矩形
的下边的中间点
指定第二个点或<使用第一个点作为位移>：鼠
标单击刚阵列直线下方的中点。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图
（3）再次调用移动命令。
选择矩形，将矩形垂直向下移动100个单位。结果如图所示
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图
11.修剪
调用修剪命令，执行命令后，AutoCAD提示：
选择对象或 <全部选择>：回车（全部选择）
Trim[栏选（F）窗交（C）投影（P）边（E）删除（R）放弃（U）]：直接单击不要的线段。
12.删除
（1）调用删除命令。
（2）执行命令后，AutoCAD提示：
选择对象：（分别选择要删除的线段后回车）结果如图所示。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图
13.多段线
（1）调用多段线命令的方式。
（2）执行命令后，AutoCAD提示：
指定起点：单击上楼梯方向的第一点
指定下一个点或[圆弧(A)半宽(H)长度(L)放弃(U)宽度(W)]：指定线段第二点
指定下一个点或[圆弧(A)半宽(H)长度(L)放弃(U)宽度(W)]：指定线段第三点
指定下一个点或[圆弧(A)半宽(H)长度(L)放弃(U)宽度(W)]：指定线段第四点（即箭头起点处）
指定下一个点或[圆弧(A)半宽(H)长度(L)放弃(U)宽度(W)]：W（选择设置宽度参数）
指定起点宽度<0.0000>：100（设置箭头起点宽度）
指定端点宽度<100.0000>：0（设置箭头端点宽度）
指定下一个点或[圆弧(A)半宽(H)长度(L)放弃(U)宽度(W)]：
指定箭头端点处单击（即指定箭头端点）
结果如图所示。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图
14.直线
（1）调用直线命令的方式。
（2）执行命令后，AutoCAD提示：
指定第一点：分别将下方墙体线作封口连接。
绘制结果如图所示。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图
【提示】
1）本小节主要是通过多线、阵列和多段线命令绘制基本的建筑平面图。
2）在本项目中，各知识点要牢固掌握，对复杂建筑图的绘制打下基础。
【能力拓展】
应用多线、多段线、偏移等命令绘制下图。
任务2.10 绘制楼梯平面图
绘
制
楼
梯
平
面
图
评
价
反
馈
四、评价反馈
序号 检测项目 评价任务及权重 自评 小组互评 教师评价
1 图形绘制 完整性 图形绘制是否完整，缺少1项扣5分(30分)
2 图形绘制的准确性 图形绘制是否准确，不准确一项扣5分(30分)
3 图形布局 图形布局不美观，酌情扣2～5分(10分)
4 完成时间 规定时间内没完成每超过10分钟，扣2分(10分)
5 工作纪律和 态度 团队协作能力差、不爱护仪器设备和环境，酌情扣10～20分（20分）
任务总评 优□ 良□ 中□ 合格□ 不合格□
任务小结
本
章
任
务
小
结
本项目要介绍了如何运用CAD的有关命令和编辑功能绘制建筑基本图例。建筑施工图需要绘制的元素较多，需注意在绘图过程中多使用修改工具，如复制、偏移、阵列、修剪等，这样能大大提高绘图的速度和准确性；许多命令需读者在实践运用中去体会和掌握，关键是要掌握其方法和技巧。
