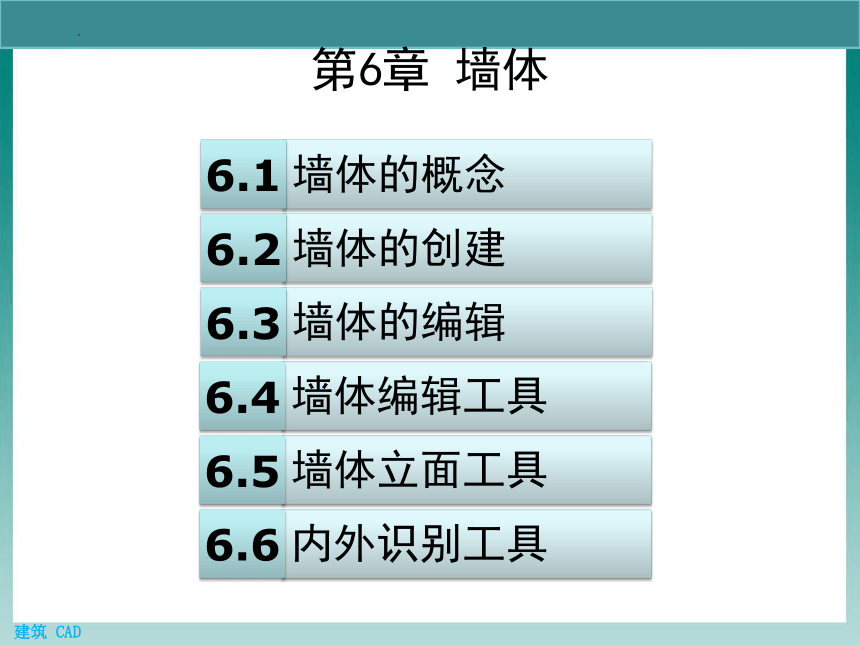

第6章 墙体
建筑 CAD
墙体的创建
6.2
墙体的编辑
6.3
墙体的概念
6.1
第6章 墙体
墙体编辑工具
6.4
墙体立面工具
6.5
内外识别工具
6.6

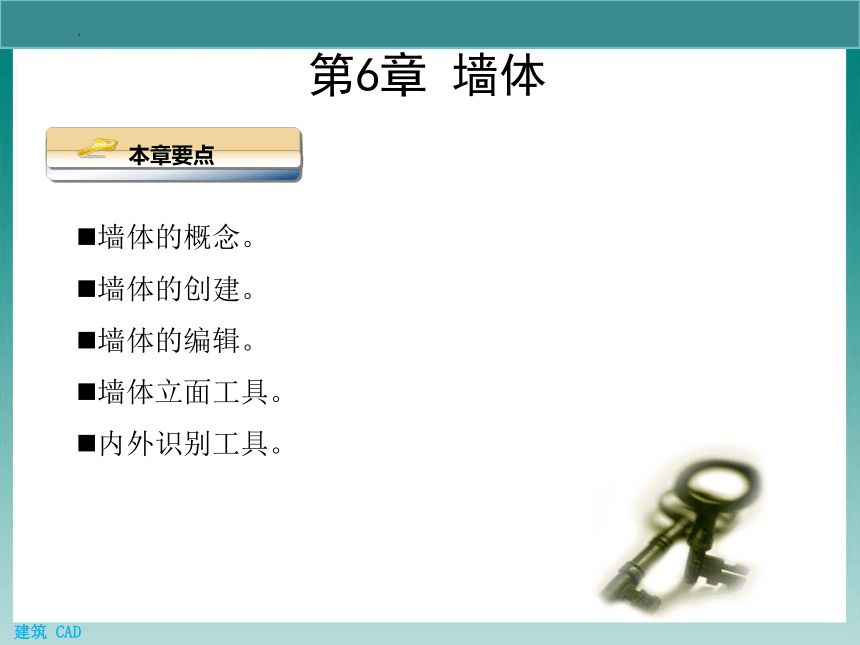

本章要点
第6章 墙体
墙体的概念。
墙体的创建。
墙体的编辑。
墙体立面工具。
内外识别工具。

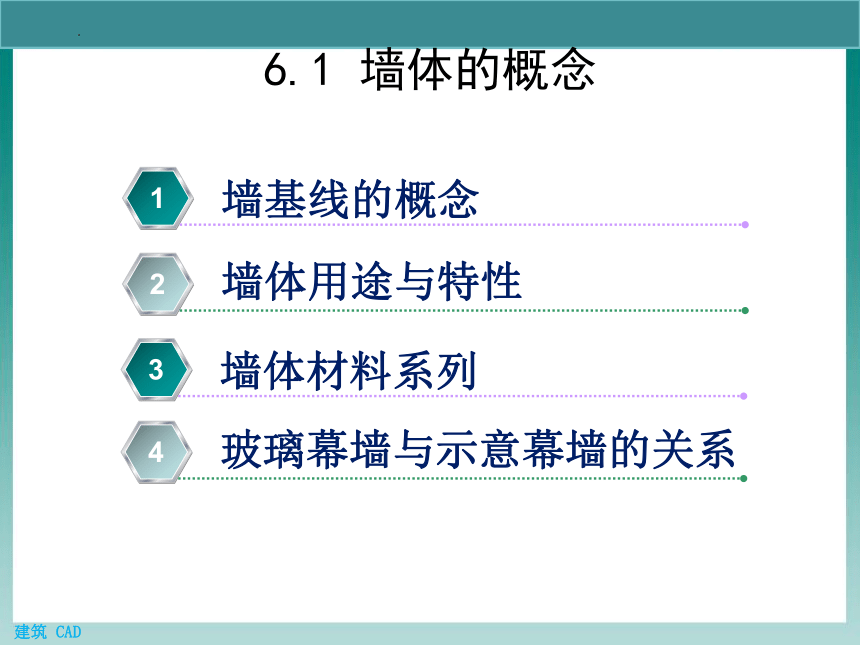

6.1 墙体的概念
1
2
墙基线的概念
墙体用途与特性
3
4
墙体材料系列
玻璃幕墙与示意幕墙的关系

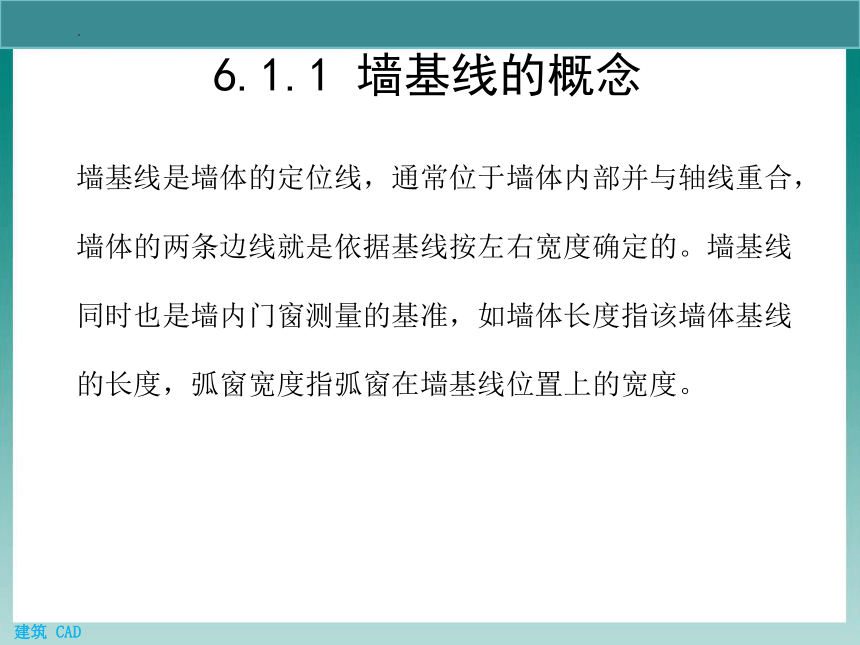

6.1.1 墙基线的概念
墙基线是墙体的定位线，通常位于墙体内部并与轴线重合，墙体的两条边线就是依据基线按左右宽度确定的。墙基线同时也是墙内门窗测量的基准，如墙体长度指该墙体基线的长度，弧窗宽度指弧窗在墙基线位置上的宽度。

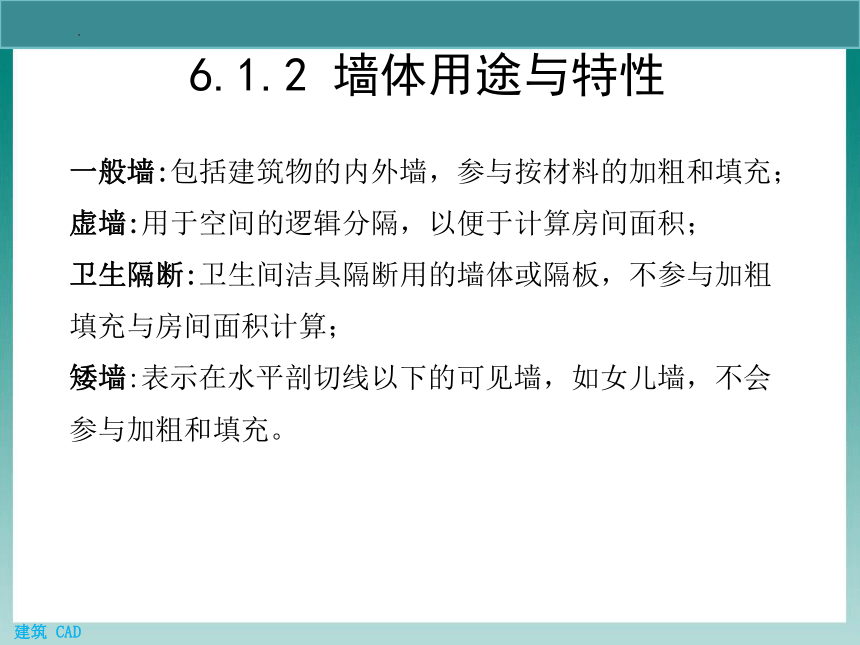

6.1.2 墙体用途与特性
一般墙:包括建筑物的内外墙，参与按材料的加粗和填充；
虚墙:用于空间的逻辑分隔，以便于计算房间面积；
卫生隔断:卫生间洁具隔断用的墙体或隔板，不参与加粗填充与房间面积计算；
矮墙:表示在水平剖切线以下的可见墙，如女儿墙，不会参与加粗和填充。
6.1.2 墙体用途与特性

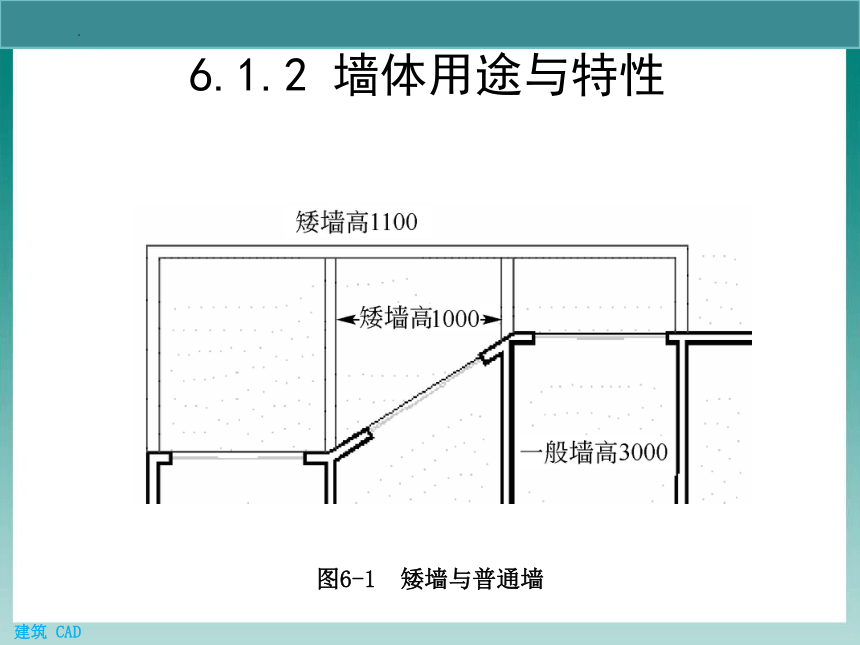

图6-1 矮墙与普通墙

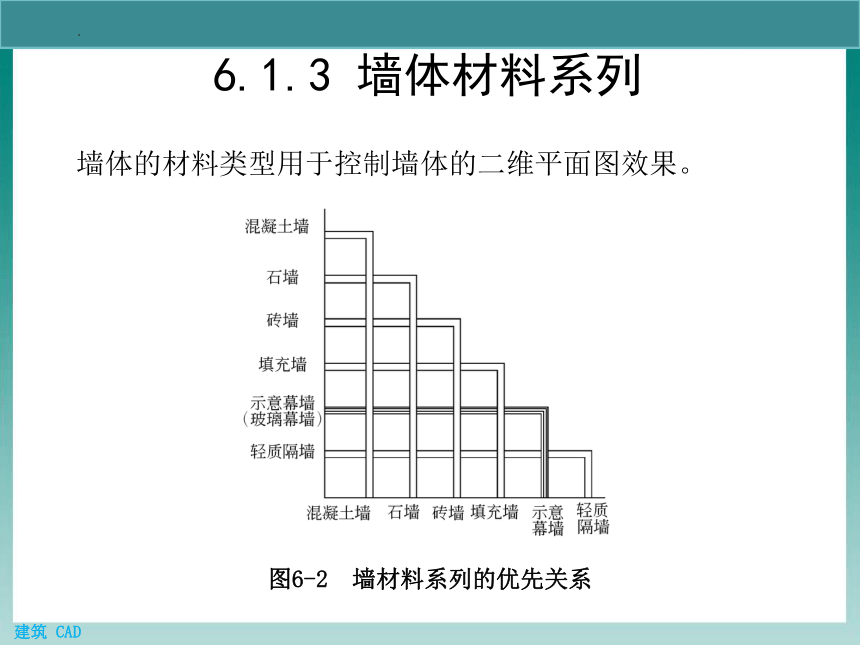

6.1.3 墙体材料系列
墙体的材料类型用于控制墙体的二维平面图效果。
图6-2 墙材料系列的优先关系

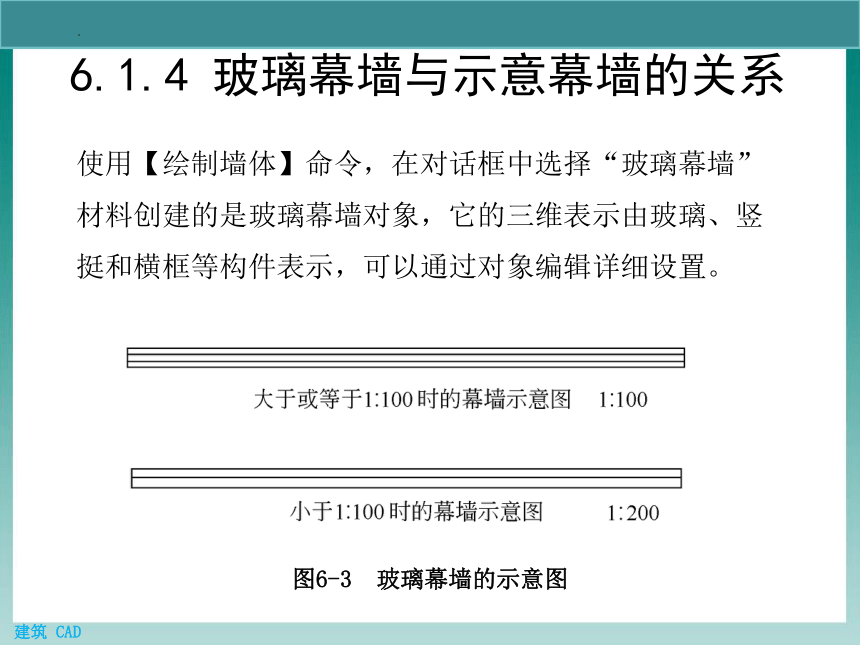

6.1.4 玻璃幕墙与示意幕墙的关系
使用【绘制墙体】命令，在对话框中选择“玻璃幕墙”材料创建的是玻璃幕墙对象，它的三维表示由玻璃、竖挺和横框等构件表示，可以通过对象编辑详细设置。
图6-3 玻璃幕墙的示意图
6.2 墙体的创建
1
2
绘制墙体
等分加墙
3
4
单线变墙
墙体造型
5
净距偏移
6.2.1 绘制墙体
（1）为了准确地定位墙体端点位置，天正软件提供了对墙基线、轴线和柱子的自动捕捉功能。
（2）TArch7/8为2004以上平台用户提供了动态墙体绘制功能，按下状态行“DYN”按钮，启动动态距离和角度提示，按键可切换参数栏，在位输入距离和角度数据。
6.2.1 绘制墙体
菜单命令：墙体→绘制墙体（HZQT）
图标菜单：
图6-4 绘制墙体对话框
6.2.1 绘制墙体
对话框控件的说明
[墙宽参数]
[墙宽组]
[墙基线]
[高度/底高]
[材料]
[用途]
图6-5 线图案墙绘制实例
6.2.1 绘制墙体
★ 绘制直墙的命令交互
在对话框中输入所有尺寸数据后，单击“绘制直墙”工具栏图标，命令行显示：
起点或 [参考点（R）]<退出>:
画直墙的操作类似于LINE命令，可连续输入直墙下一点，或以空回车结束绘制。
图6-6 墙体动态输入方法
6.2.1 绘制墙体
绘制弧墙的命令交互
在对话框中输入所有尺寸数据后，单击“绘制弧墙”工具栏图标，命令行显示：
起点或 [参考点（R）]<退出>: 给出弧墙起点；
弧墙终点<取消>: 给出弧墙终点；
图6-7 弧墙绘制方法
6.2.2 等分加墙
用于在已有的大房间按等分的原则划分出多个小房间。
菜单命令：墙体→等分加墙（DFJQ）
图标菜单：
图6-8 等分加墙对话框
6.2.2 等分加墙
等分加墙的应用实例
在图6-9中选取下方的水平墙段等分添加4段厚为240的内墙。
图6-9 等分加墙实例
6.2.3 单线变墙
本命令有两个功能：一是将LINE、ARC绘制的单线转为天正墙体对象，并删除选中单线，生成墙体的基线与对应的单线相重合。二是在基于设计好的轴网创建墙体，然后进行编辑，创建墙体后仍保留轴线，智能判断清除轴线的伸出部分，可以自动识别新旧两种多段线，便于生成椭圆墙。
6.2.3 单线变墙
菜单命令：墙体→单线变墙（DXBQ）
图标菜单：
图6-10 单线变墙对话框
6.2.3 单线变墙
轴线生墙的应用实例
在图6-11中选取下方的轴网，创建360厚外墙，240厚的内墙的墙体。
图6-11 轴线变墙
6.2.3 单线变墙
单线变墙的应用实例
在图6-12中选取普通多段线和直线，创建360厚外墙，240厚的内墙的墙体：
图6-12 单线变墙实例
6.2.4 墙体造型
本命令根据指定多段线外框生成与墙关联的造型，常见的墙体造型是墙垛、壁炉、烟道一类与墙砌筑在一起，平面图与墙连通的建筑构造，墙体造型的高度与其关联的墙高一致，但是可以双击加以修改。
菜单命令：墙体→墙体造型（QTZX）
图标菜单：
6.2.4 墙体造型
墙体造型的应用实例
在图6-13中，绘制的是复杂的别墅墙体，交接处线脚无法用普通墙连接，可使用墙体造型辅助完成。
图6-13 墙体造型的活用
6.2.5 净距偏移
本命令功能类似AutoCAD的Offset（偏移）命令，可以用于室内设计，以测绘净距建立墙体平面图的场合，命令自动处理墙端交接，但不处理由于多处净距偏移引起的墙体交叉，如有墙体交叉，请使用【修墙角】命令自行处理。
菜单命令：墙体→净距偏移（JJPY）
图标菜单：
6.2.5 净距偏移
图6-14 净距偏移
感谢聆听
