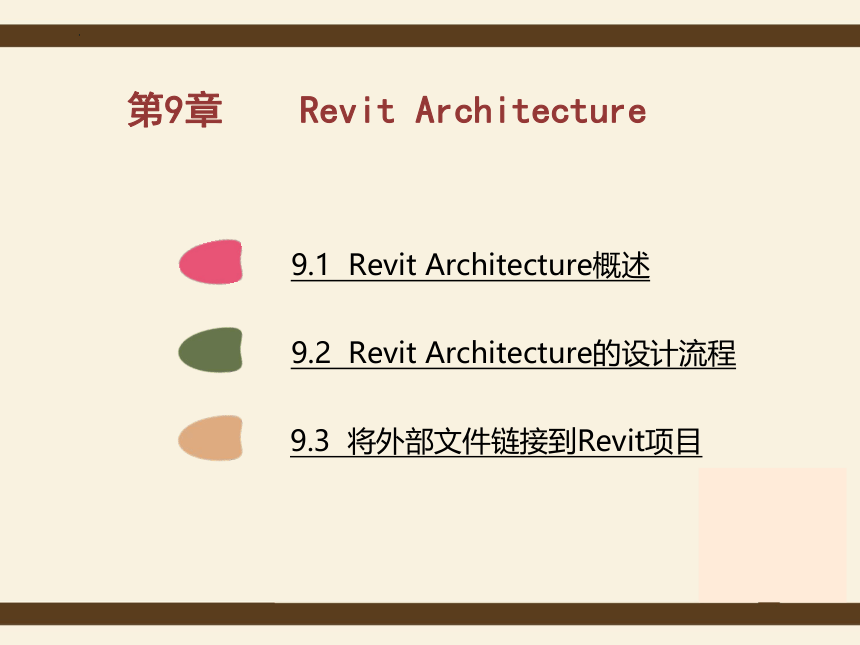

第9章 Revit Architecture
9.1 Revit Architecture概述
9.2 Revit Architecture的设计流程
9.3 将外部文件链接到Revit项目

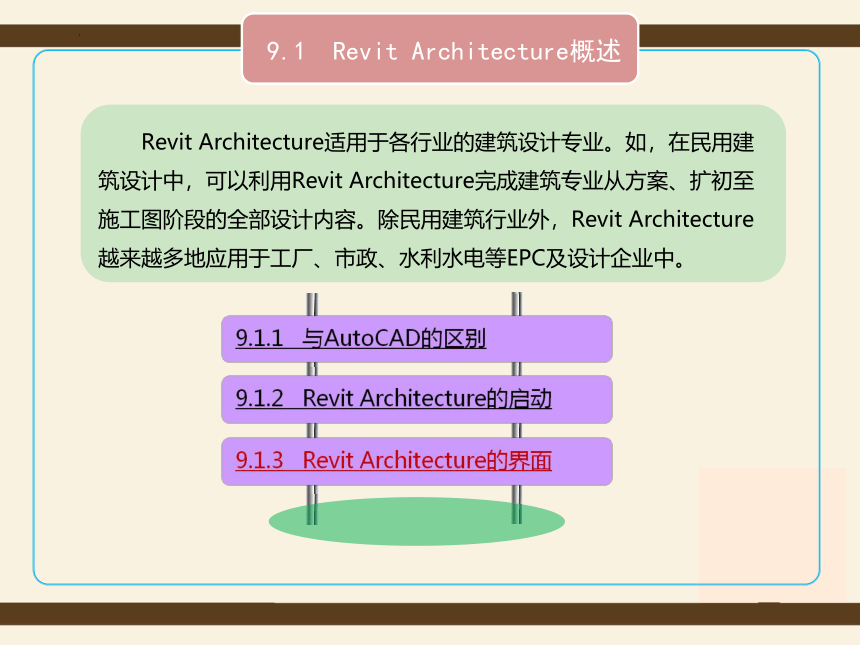

9.1 Revit Architecture概述
Revit Architecture适用于各行业的建筑设计专业。如，在民用建筑设计中，可以利用Revit Architecture完成建筑专业从方案、扩初至施工图阶段的全部设计内容。除民用建筑行业外，Revit Architecture越来越多地应用于工厂、市政、水利水电等EPC及设计企业中。

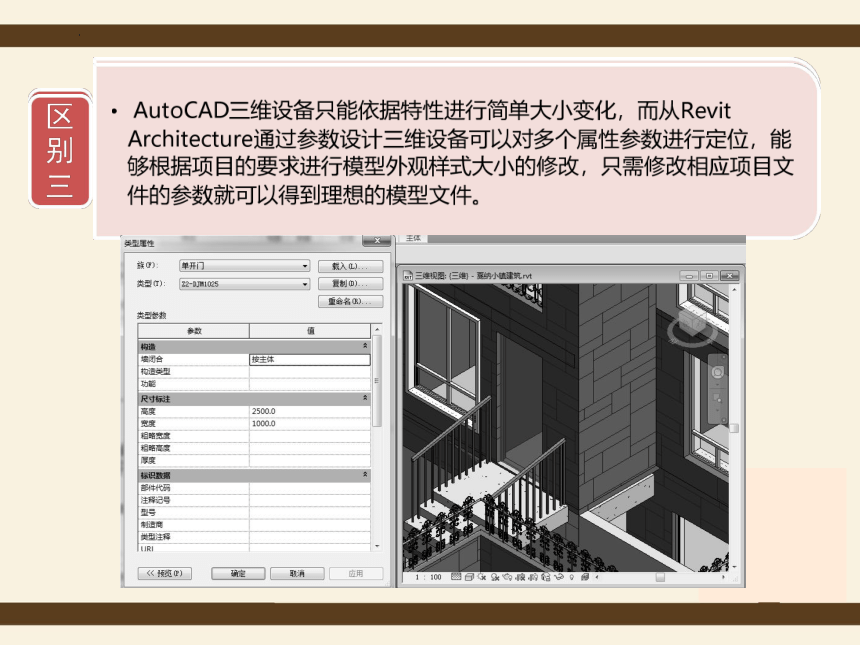

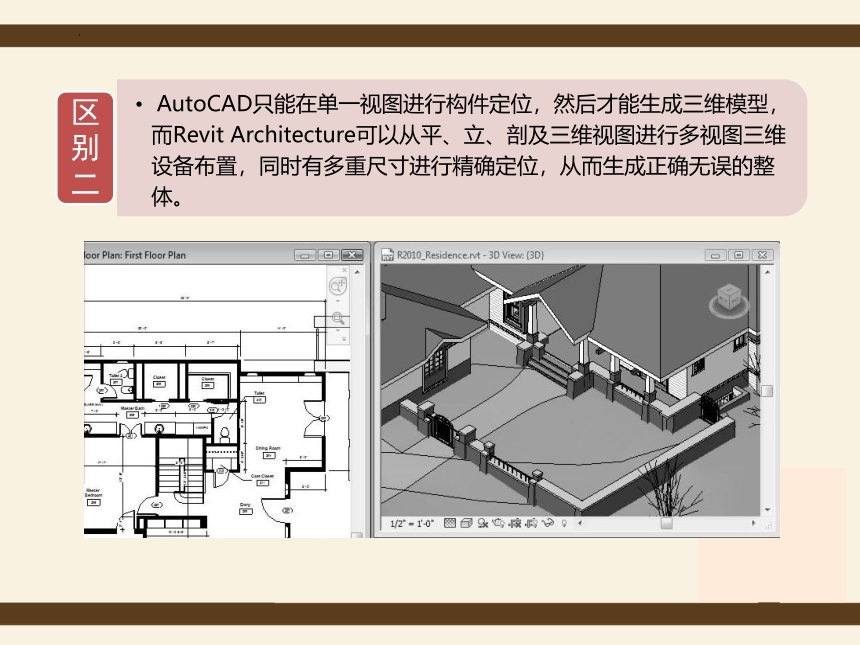

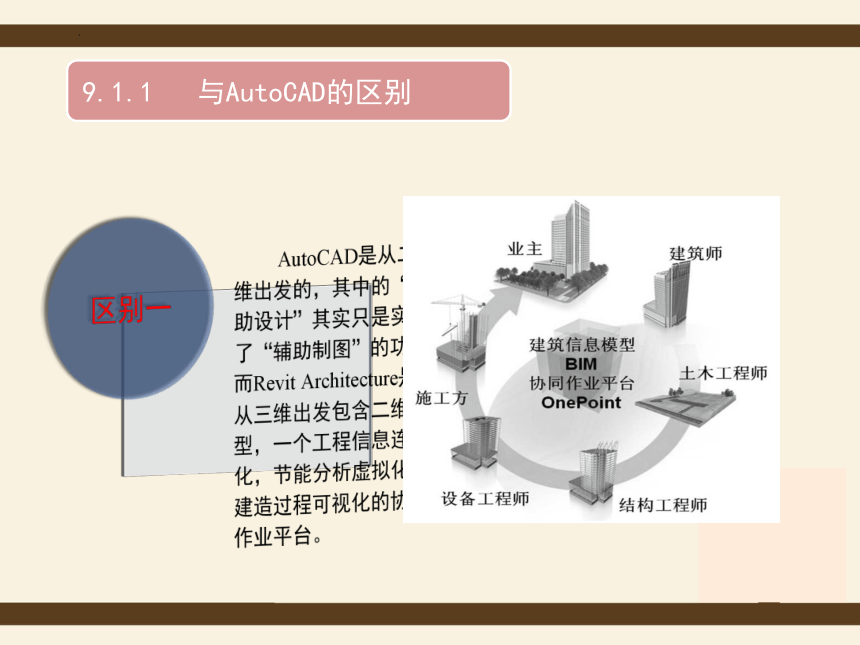

9.1.1 与AutoCAD的区别

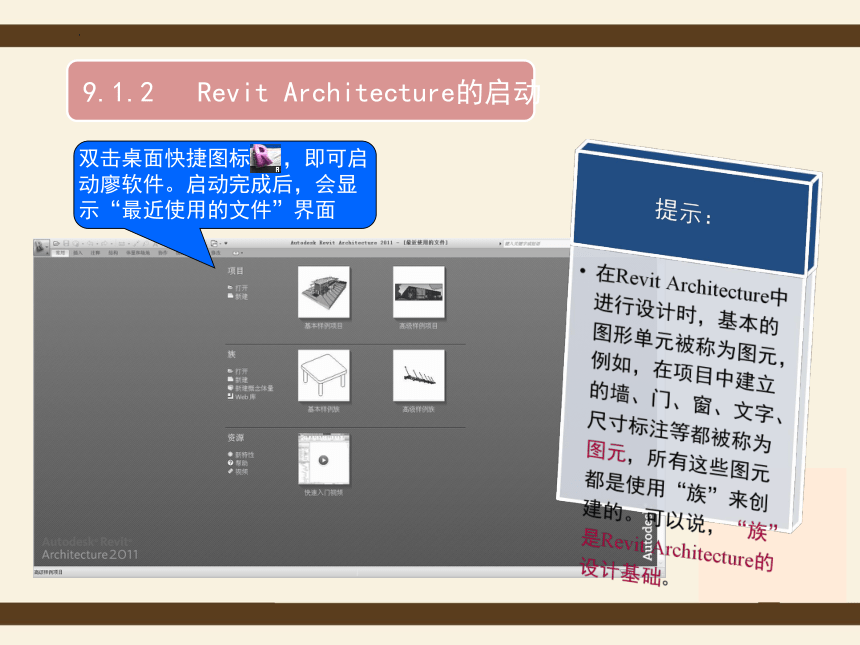

9.1.2 Revit Architecture的启动
双击桌面快捷图标 ，即可启动廖软件。启动完成后，会显示“最近使用的文件”界面

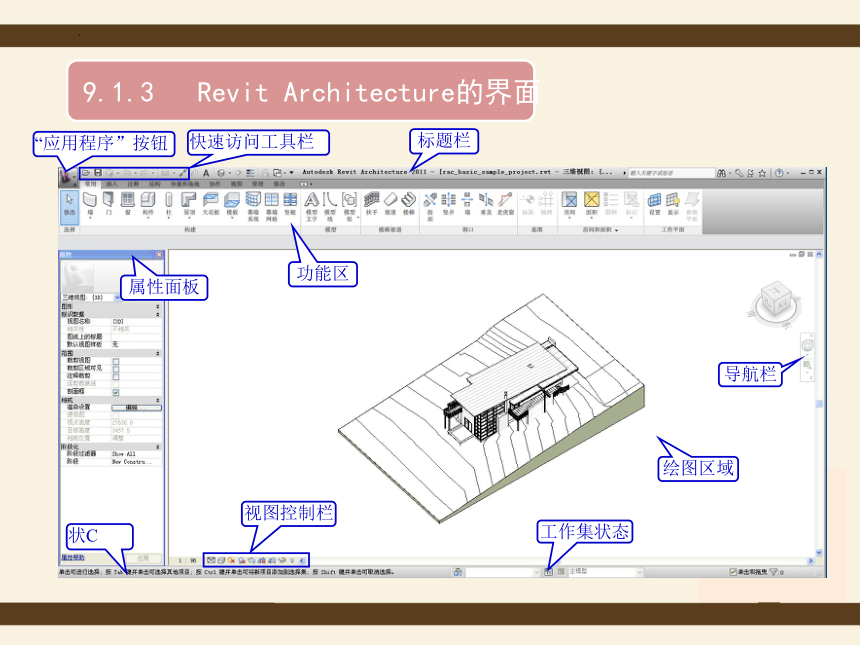

9.1.3 Revit Architecture的界面
标题栏
“应用程序”按钮
绘图区域
视图控制栏
工作集状态
导航栏
状C
快速访问工具栏
属性面板
功能区

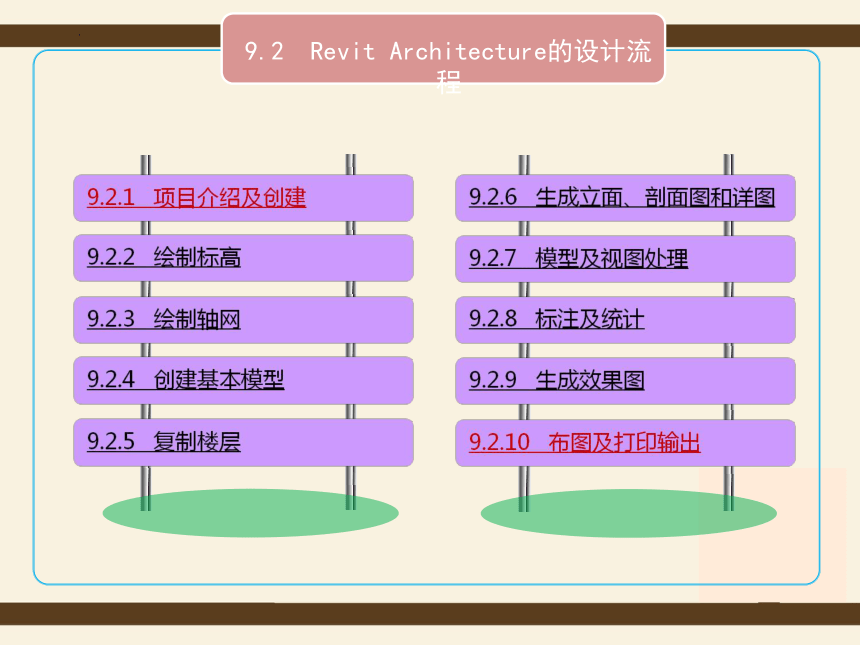

9.2 Revit Architecture的设计流程

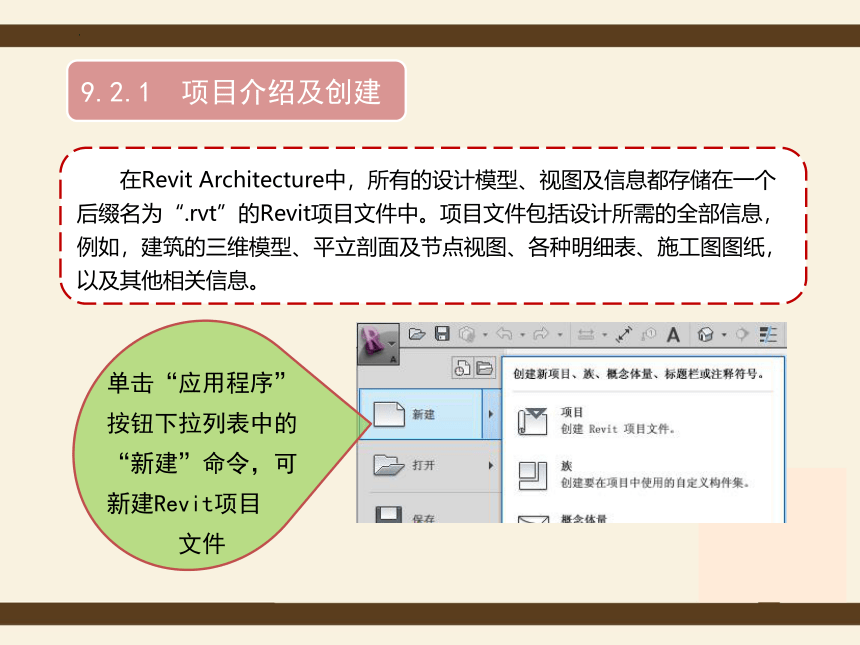

9.2.1 项目介绍及创建
在Revit Architecture中，所有的设计模型、视图及信息都存储在一个后缀名为“.rvt”的Revit项目文件中。项目文件包括设计所需的全部信息，例如，建筑的三维模型、平立剖面及节点视图、各种明细表、施工图图纸，以及其他相关信息。
单击“应用程序”按钮下拉列表中的“新建”命令，可新建Revit项目
文件

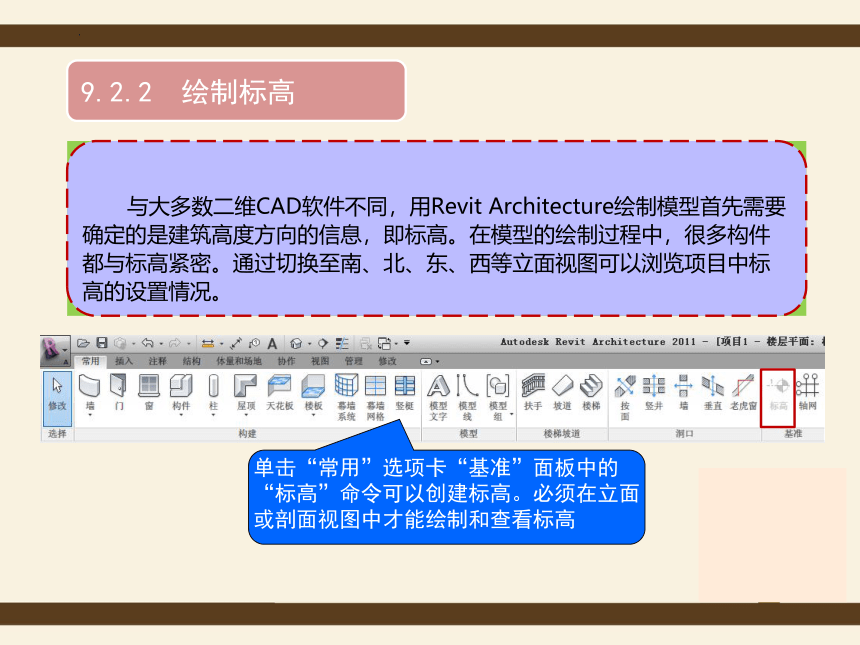

9.2.2 绘制标高
单击“常用”选项卡“基准”面板中的“标高”命令可以创建标高。必须在立面或剖面视图中才能绘制和查看标高

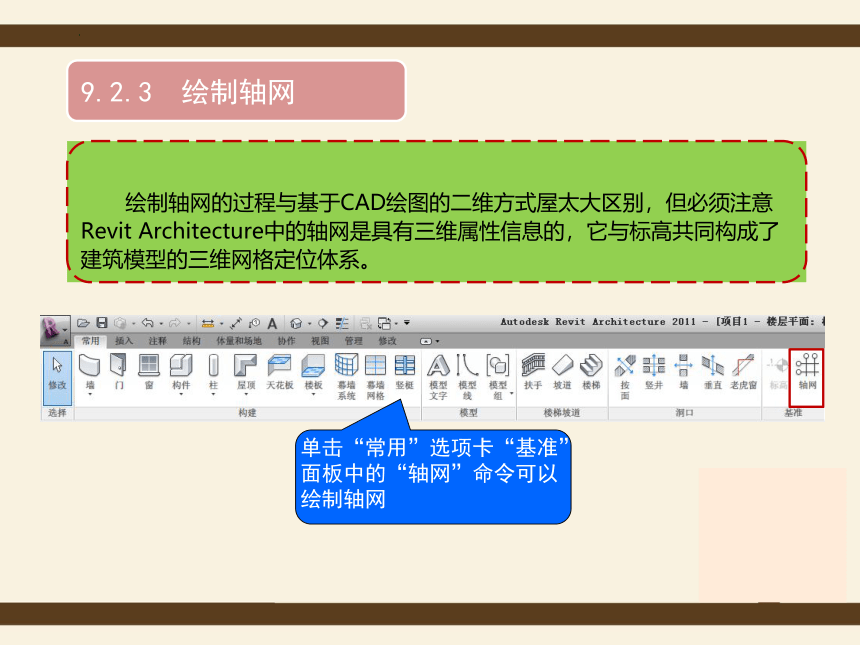

9.2.3 绘制轴网
单击“常用”选项卡“基准”面板中的“轴网”命令可以绘制轴网
9.2.4 创建基本模型
9.2.5 复制楼层
如果建筑每层间的共用信息较多，比如存在标准层，可以复制楼层来加快建模速度。复制后的模型将作为独立的模型，对原模型的任何编辑或修改，均不会影响复制后的模型
9.2.6 生成立面、剖面图和详图
Revit Architecture中的立面、剖面图时根据模型实时生成的，也就是说只要模型建立恰当，立面、剖面视图中的模型图元几乎不需要绘制。与传统CAD不同，立面、剖面图时根据模型的变化实时更新的，且每个视图都相互关联。
对于详图，楼梯详图、卫生剪详图等一般可以直接生成，但是对于部分节点大样因为模型建立时不可能每个细节都面面俱到，除了软件本身功能限制外，时间成本也是巨大的，因此必须采用Revit Architecture提供的二维详图功能进行深化和完善。
9.2.7 模型及视图处理
模型建立好后，要得
到完全符合制图标准的图纸还需要
进行视图的调整和设置。进行视图处理
最快捷也是最常用的方法就是使用视图
样板。视图样板可以定义在项目样
板中，也可以根据需要自由
定义。
9.2.8 标注及统计
在Revit Architecture中要实现施工图纸，除了模型图元外，还必须在视图中添加注释图元，主要是标注、添加二维图元，以及统计报表等。Revit Architecture中的标注主要有尺寸标注、标高（高程）标注、文字、其他符号标注等。与AutoCAD不同的是，Revit Architecture的注释信息可以提取模型图元中的信息，比如在标注楼板标高时可以自动提取出此楼面的高层，而无需手动注写，可以最大程度地避免因手工填写而带来的人为错误。
Revit Architecture还提供了强大的报表统计功能 。
9.2.9 生成效果图
模型建好后，就可以对模型中的图元进行材质设定，以满足渲染的需要。Revit Architecture的渲染功能非常简单，无需做过多设置就能得到较为满意的效果图。
9.2.10 布图及打印输出
9.3 将外部文件链接到Revit项目
9.3.1 新建项目文件
单击“应用程序”→“新建”→“项目”按钮，打开“新建项目”对话框
9.3.2 链接模型
单击功能区中“插入”选项卡→“链接Revit”按钮，打开“导入/链接RVT”对话框，选择要链接的建筑模型“别墅项目”，并在“定位”下拉列表中选择“自动—原点到原点”，最后单击“打开”按钮即可
9.3.3 复制标高及创建平面视图
链接建筑模型后，切换到某个立面视图。如切换到“立面（建筑立面）”→“东—机械”，发现在绘图区中有两套标高，一套是“Systems-DefaultCHSCHS.rte”项样板文件自带标高，一套是链接模型的标高。在项目浏览器的“视图（规程）”下也能和发现楼层平面天花板平面视图中的标高是项目样板文件自带的标高
1. 复制标高
为了共享建筑设计信息，需要先删除自带的平面和标高，然后使用“复制”工具（该工具不同于其他用于复制和粘贴的复制工具）复制并监视建筑模型的标高。具体操作步骤如下：
① 切换到任意一个立面视图，选中原有标高，将他们删除。在删除时会出现一个警告对话框。提示各视图将被删除，单击“确定”按钮。
② 单击功能区中“协作”选项卡→“复制/监视”→“选择链接”按钮。
④ 勾选“复制/监视”选项栏中的“多个”复选框，然后在立面视图中选择标高，单击“确定”按钮后，在选项栏中单击“完成”按钮，再单击选项卡中的完成按钮，完成复制。这样及创建了链接模型标高的副本，又在复制的标高和原始标高之间建立了监视关系。
③ 在绘图区域中拾取链接模型后，激活“复制/监视”选项卡，单击“复制”激活“复制/监视”选项栏。
2. 创建平面视图
删除项目文件中自带的标高后，项目文件中自带的楼层平面及天花板平面也会被删除所以需要创建与建筑模型标高相对应的平面视图，具体步骤如下：
① 单击功能区中“视图”选项卡→“平面视图”→“楼层平面”按钮，打开“新建平面”对话框。
② 选择标高，然后单击“确定”按钮。
③ 平面视图名称将显示在项目浏览器中。其他类型平面视图，如天花板投影平面视图创建方法与上述方法类似。
④ 单击“项目浏览器”→“机械”→“HAVC”→“楼层平面”→“层”按钮，层平面图，可以看到由于链接建筑模型可以是以“原点对原点”的方式链接，所以链接楼层平面图不在4个立面视图的中间。这时，可以调整4个立面视图，使建筑模型在平面中间。
3. 保存该项目文件
将复制好标高的项目文件保存并复制两份，分别用于水系统的绘制级电气系统的绘制，并分别其命名为“风系统模型”、“ 水系统模型”、“电气系统模型”。
9.3.4 导入CAD
步骤1：
单击“插入”选项卡→“导入CAD”按钮，打开“导入CAD”对话框，选择“暖通.dwg”文件，导入单位为“毫米”，定位为“自动—原点到原点”，放置于对应层数，单击“确定”按钮。
步骤2：
导入CAD后，若CAD与建筑模型不重合，则使用“对齐”命令，先选择建筑模型上的墙线，在选择CAD中对应的墙线，将CAD和建筑模型重合。
谢谢观赏！
Thanks!
