第7章　绘制建筑剖面图
7.1　建筑剖面图概述

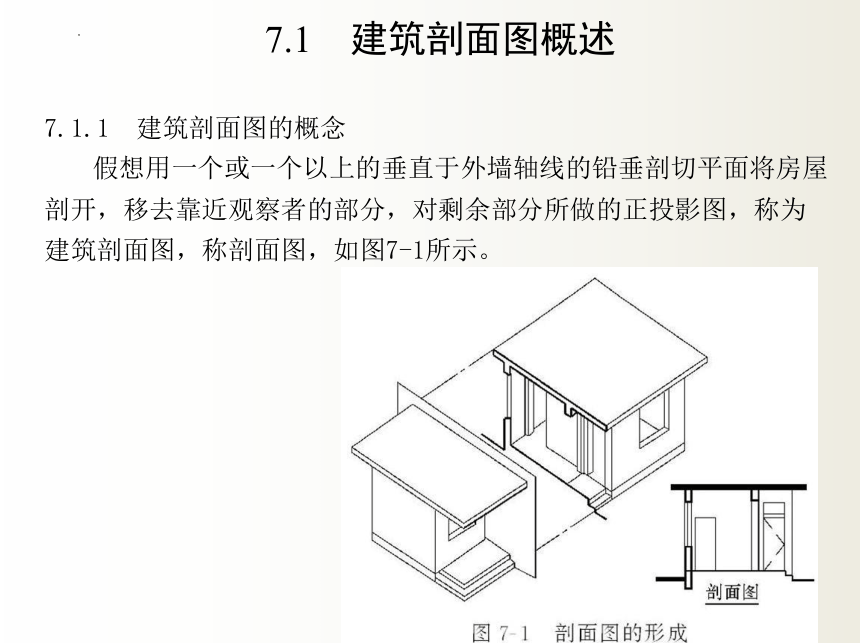

7.1.1　建筑剖面图的概念
假想用一个或一个以上的垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对剩余部分所做的正投影图，称为建筑剖面图，称剖面图，如图7-1所示。
7.1.2　图示内容及规定画法

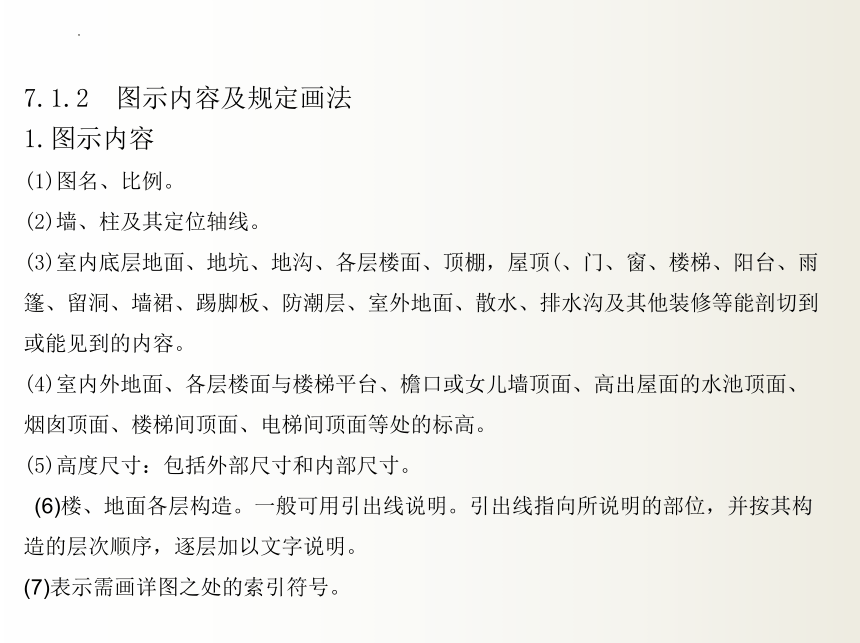

1.图示内容
(1)图名、比例。
(2)墙、柱及其定位轴线。
(3)室内底层地面、地坑、地沟、各层楼面、顶棚，屋顶(、门、窗、楼梯、阳台、雨篷、留洞、墙裙、踢脚板、防潮层、室外地面、散水、排水沟及其他装修等能剖切到或能见到的内容。
(4)室内外地面、各层楼面与楼梯平台、檐口或女儿墙顶面、高出屋面的水池顶面、烟囱顶面、楼梯间顶面、电梯间顶面等处的标高。
(5)高度尺寸：包括外部尺寸和内部尺寸。
(6)楼、地面各层构造。一般可用引出线说明。引出线指向所说明的部位，并按其构造的层次顺序，逐层加以文字说明。
(7)表示需画详图之处的索引符号。

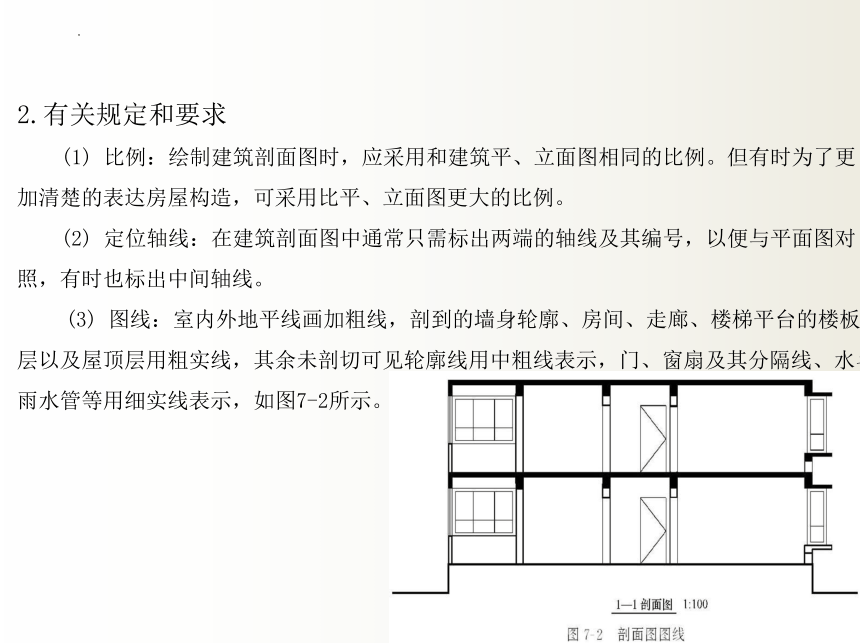

2.有关规定和要求
(1) 比例：绘制建筑剖面图时，应采用和建筑平、立面图相同的比例。但有时为了更加清楚的表达房屋构造，可采用比平、立面图更大的比例。
(2) 定位轴线：在建筑剖面图中通常只需标出两端的轴线及其编号，以便与平面图对照，有时也标出中间轴线。
(3) 图线：室内外地平线画加粗线，剖到的墙身轮廓、房间、走廊、楼梯平台的楼板层以及屋顶层用粗实线，其余未剖切可见轮廓线用中粗线表示，门、窗扇及其分隔线、水斗、雨水管等用细实线表示，如图7-2所示。

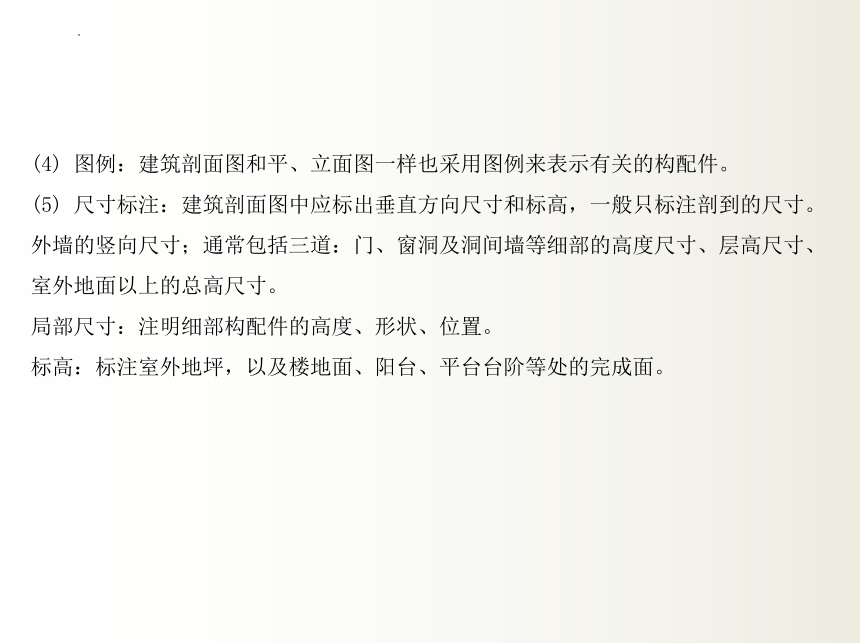

(4) 图例：建筑剖面图和平、立面图一样也采用图例来表示有关的构配件。
(5) 尺寸标注：建筑剖面图中应标出垂直方向尺寸和标高，一般只标注剖到的尺寸。　
外墙的竖向尺寸；通常包括三道：门、窗洞及洞间墙等细部的高度尺寸、层高尺寸、室外地面以上的总高尺寸。
局部尺寸：注明细部构配件的高度、形状、位置。
标高：标注室外地坪，以及楼地面、阳台、平台台阶等处的完成面。

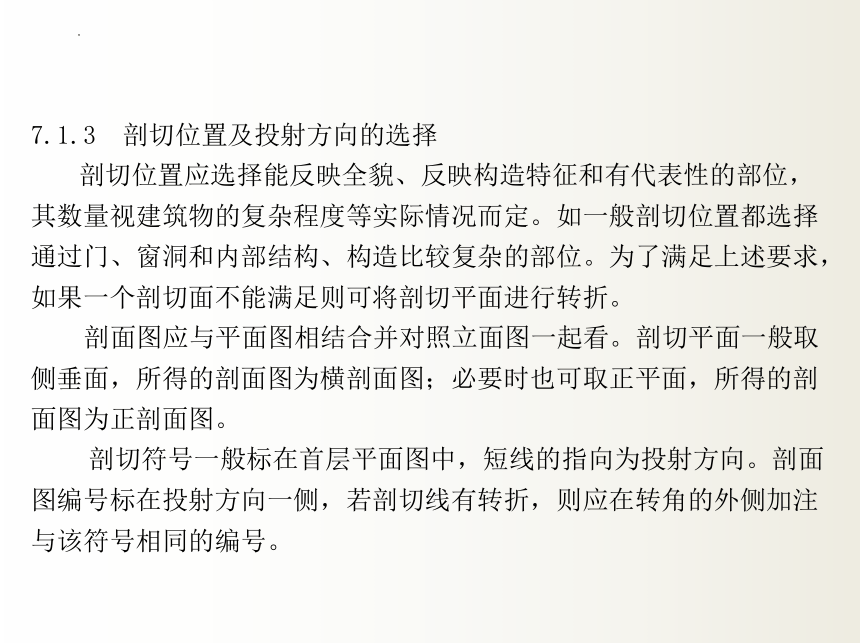

7.1.3　剖切位置及投射方向的选择
剖切位置应选择能反映全貌、反映构造特征和有代表性的部位，其数量视建筑物的复杂程度等实际情况而定。如一般剖切位置都选择通过门、窗洞和内部结构、构造比较复杂的部位。为了满足上述要求，如果一个剖切面不能满足则可将剖切平面进行转折。
剖面图应与平面图相结合并对照立面图一起看。剖切平面一般取侧垂面，所得的剖面图为横剖面图；必要时也可取正平面，所得的剖面图为正剖面图。
剖切符号一般标在首层平面图中，短线的指向为投射方向。剖面图编号标在投射方向一侧，若剖切线有转折，则应在转角的外侧加注与该符号相同的编号。

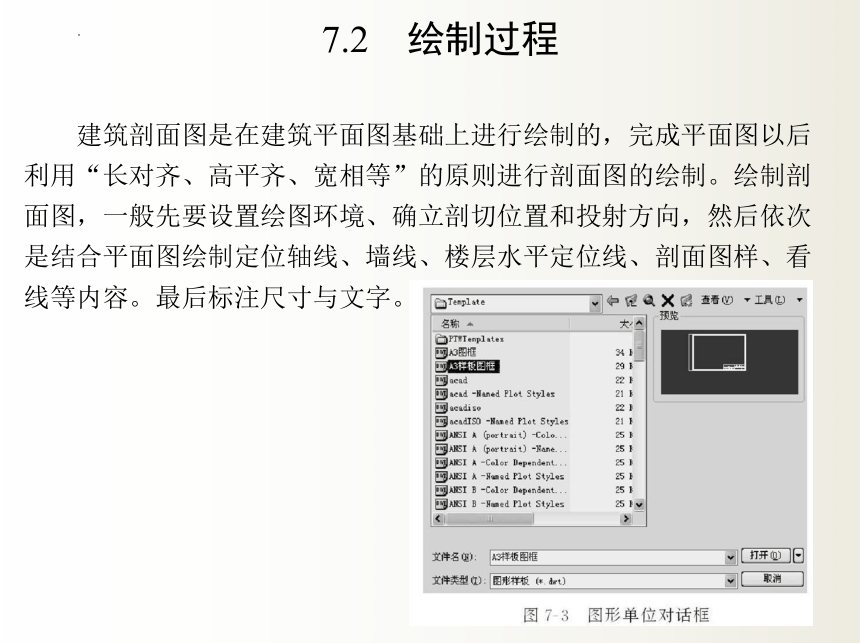

7.2　绘制过程
建筑剖面图是在建筑平面图基础上进行绘制的，完成平面图以后利用“长对齐、高平齐、宽相等”的原则进行剖面图的绘制。绘制剖面图，一般先要设置绘图环境、确立剖切位置和投射方向，然后依次是结合平面图绘制定位轴线、墙线、楼层水平定位线、剖面图样、看线等内容。最后标注尺寸与文字。
7.2.1　绘图环境的设置
1.调用A3图框文件

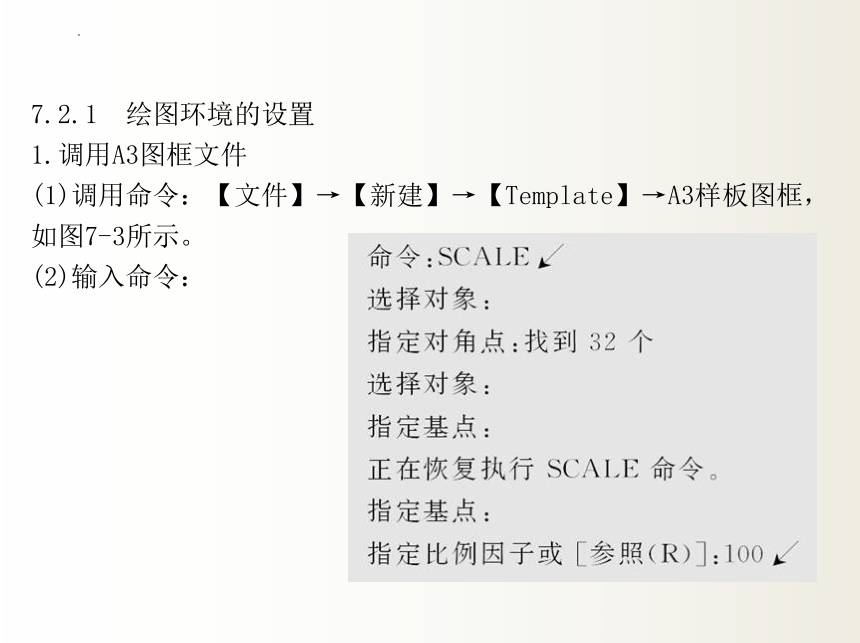

(1)调用命令：【文件】→【新建】→【Template】→A3样板图框，如图7-3所示。
(2)输入命令：

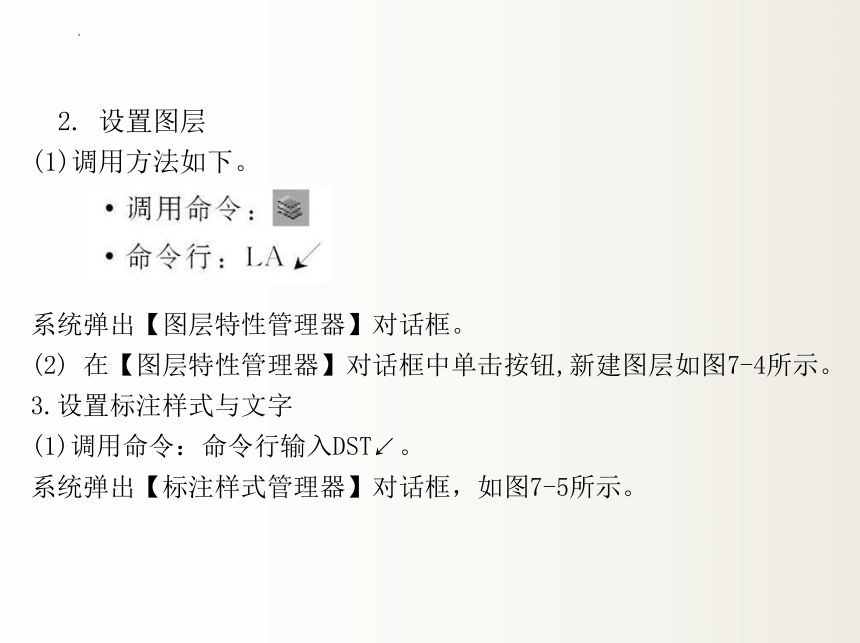

　2. 设置图层
(1)调用方法如下。
系统弹出【图层特性管理器】对话框。

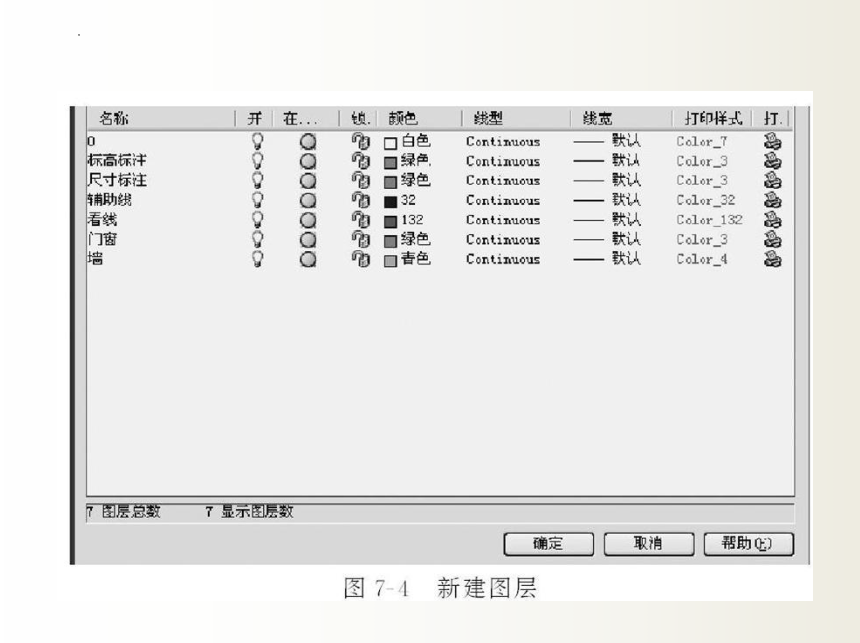

(2) 在【图层特性管理器】对话框中单击按钮,新建图层如图7-4所示。
3.设置标注样式与文字
(1)调用命令：命令行输入DST↙。
系统弹出【标注样式管理器】对话框，如图7-5所示。

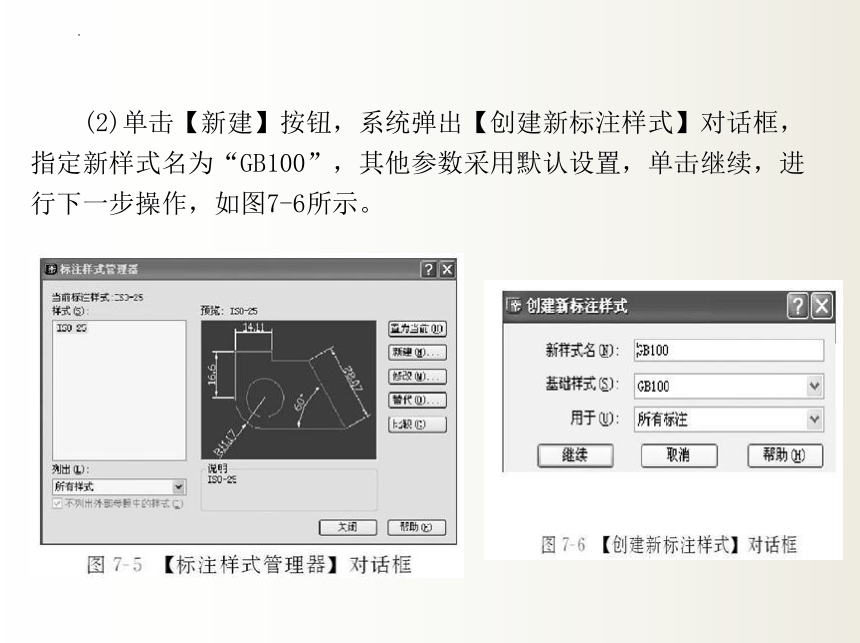

(2)单击【新建】按钮，系统弹出【创建新标注样式】对话框，指定新样式名为“GB100”，其他参数采用默认设置，单击继续，进行下一步操作，如图7-6所示。

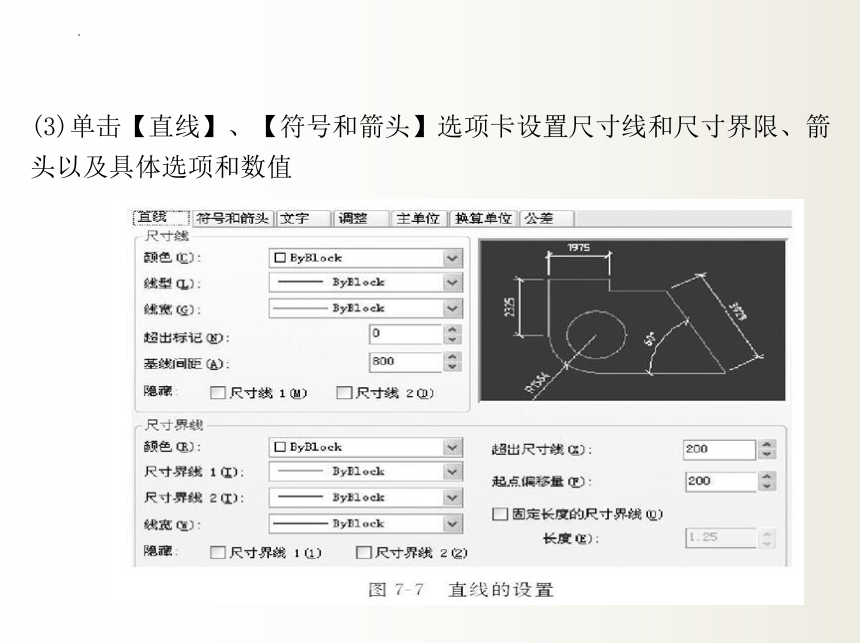

(3)单击【直线】、【符号和箭头】选项卡设置尺寸线和尺寸界限、箭头以及具体选项和数值
(4)单击【文字】选项卡，进行文字设置，具体选项与数值如图7-9所示。
(5)单击【调整】选项卡， 在【调整】选项卡选项组中选择【文字始终保持在尺寸界线之间】单选按钮，在【文字位置】选项组中选择【尺寸线上方，不带引线】单选按钮，在【标注特征比例】选项组中指定【使用全局比例】为“1”，完成【调整】选项卡的设置，如图7-10所示。
图7-10　【调整】选项设置
(6)单击【主单位】选项卡，在【线性标注】选项组中，单击【精度】列表框后的下拉按钮，在弹出的下拉列表中选择“0”，如图7-11所示。
(7)单击【确定】按钮返回【标注样式管理器】对话框，选中新建的标注样式，单击对话框右侧的【置为当前】按钮，然后关闭对话框，回到绘图区，如图7-12所示。
7.2.2　绘图步骤
1.建立与平、立面图的连接
在具体绘制剖面图时，平面图和立面图均是其生成的基础。平面图提供主要绘图依据，而立面图提供一些层高、门窗高、檐口等有关数据，以辅助剖面图的绘制。
在绘制剖面图前，首先要在平面图中绘制剖切符号，不同的剖切位置，绘制出的剖面图是不一样的，剖切位置如图7-13所示。
2.绘制标准层剖面图
(1)单击辅助线图层置为当前，将平面图旋转(即向上看)，然后根据剖切的位置利用命令绘制辅助线1、辅助线2。结合立面图，调用命令把辅助线2向上偏移2900绘制出层高(辅助线3)。继续利用【偏移】命令将水平辅助线2连续向上偏移360、140、100、300、1500、350，如图7-14所示。
3.绘制门窗
(1)单击【门窗】层，置为当前。调用【直线】命令分别从两边向内偏移85画出门洞剖面线，如图7-16所示。
(2)根据图7-17所示数据继续利用直线命令画出门、阳台和飘窗。
(3)标准层绘制结果如图7-18所示。
4.图案填充
(1)调用命令
在【图案填充】选项卡中对图案和样例进行设置，如图7-19所示。图7-19　图案与样例设置
(2)将绘图区中的顶板和窗台底板进行填充。最终结果如图7-20所示。
5.定义块
(1)调用命令选择标准层图形，定义成块。
6.绘制底层剖面图
在标准层剖面图的基础上，对复制的底层剖面图进行修改即可得到所需要的底层剖面图。由于所绘制的剖面图比较简单，只需将复制出的标准层剖面图加底板即可。
(1)单击【墙线】图层，置为当前，调用命令沿底层楼板位置绘制一条直线作为辅助线。
(2)调用命令，沿辅助线绘制地平线，如图7-23所示。
7.绘制顶层剖面图
在标准层剖面图的基础上绘制顶层剖面图，顶层剖面图主要绘制的是女儿墙及顶部造型部分。
(1)单击【墙线】层，置为当前。调用命令在顶层剖面图中绘制辅助线，向上偏移300、800，作为女儿墙收头线，如图7-24所示。
(2) 调用命令，在阳台和外墙部位引直线，然后调用【偏移】命令把右侧女儿墙外边线向内偏移600；图7-25　顶层女儿墙剖面造型
左侧女儿墙外边线向内偏移300；剪切出立面造型，如图7-25所示(檐口厚度为100)。
(3)单击【看线】层，置为当前，调用命令绘制女儿墙看线以及外墙装饰墙看线。至此，完成顶层剖面图的绘制，整栋大楼的剖面图如图7-26所示。
8.尺寸标注和文字说明
(1)单击【标注】层，置为当前。调用【线性标注】和【连续标注】工具标注剖面尺寸，如图7-27所示。
(2)调用命令插入标高符号图块，再调用【复制】命令，把标高符号复制到需要的位置。在此需要新建一个【标高文字】的文字样式，字体名选为，高度设为300，再单击命令，在相应的标高符号处输入标高数值，输入文字时文字样式选为“标高文字”，如图7-28所示。
9.绘制轴号
调用命令插入轴线编号图块，如图7-29所示。
10.最终绘制效果
建筑剖面图的最终绘制结果如图7-30所示。
